Presión#

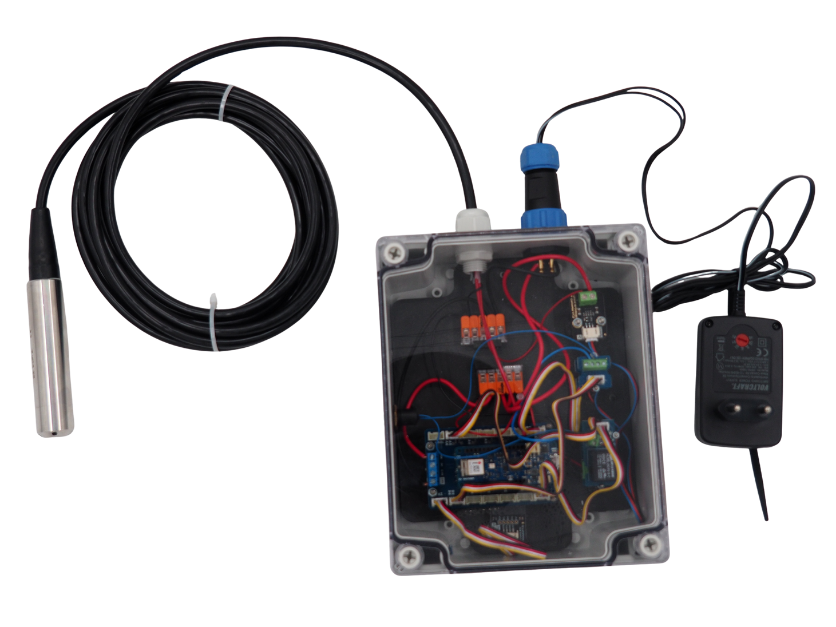

Information de montage
Nous vous invitons à vous réferer à ce document pour assembler la Centrale Setier Pression. Le coût du matériel nécessaire au montage est, au 09/02/2026, de 371,93 Euros (pour une centrale avec 1 Capteur). Le temps nécessaire au montage et à la programmation de cette centrale est de 6 heures. Pour cet assemblage, il est conseillé de vous placer dans une salle éclairé et calme, certaines étapes pouvant-être minutieuse. Assurez d’avoir l’ensemble du matériel et des outils nécessaires avant de débuter l’assemblage. Les listes d’outils et de matériels sont fourni dans la suite de la présente documentation.
Informations
SETIER est un projet participatif ouvert à tous, cependant l’assemblage de la Centrale Setier associés requiere le respect des règles de sécurités associées à l’utilisation de cartes électroniques notamment. Les Centrale Setier doivent être assemblés dans un contexte professionel par des personnes ayant des connaissances en électronique. L’équipe SETIER ne peut en aucun cas être responsable de tout dommage matériels ou humain qui pourrait subvenir lors de l’assemblage ou de l’utilisation d’une Centrale Setier. De plus, l’équipe SETIER ne pourra être portée responsable si la centrale ne fonctionne pas à la fin de l’assemblage.
You may redistribute and modify this documentation and make products using it under the terms of the CERN-OHL-P v2 (https:/cern.ch/cern-ohl). This documentation is distributed WITHOUT ANY EXPRESS OR IMPLIED WARRANTY, INCLUDING OF MERCHANTABILITY, SATISFACTORY QUALITY AND FITNESS FOR A PARTICULAR PURPOSE. Please see the CERN-OHL-P v2 for applicable conditions.
Datos Técnicos#
Données représentant les différents paramètres associées à l’utilisation de la Centrale Setier Pression.
Parámetros |
Especificaciones |
Unidades |
Tensión de entrada (VCC) |
7 - 15 |
V |
Intervalo de medida |
0 a 1/2/3/4 o 5 |
m |
Precisión de medida |
0.2 |
% |
Resolución |
? |
? |
Porcentaje de error |
? |
? |
Resolución (°C) |
? |
? |
Error de temperatura |
? |
? |
Temperatura de uso |
-40 a 70 |
°C |
Frecuencia de medida |
? |
? |
Cono de emisión ultrasónico |
? |
? |
Estanqueidad del sensor |
IP68 |
|
Interfaz de comunicación |
4-20 mA |
|
Almacenamiento de datos |
tarjeta micro SD |
Matériel et outils nécessaires#
Afin d’assembler la Centrale Setier pression, le matériel nécessaire est le suivant :
Lista de material :
Componente |
Número |
Coste por unidad € |
Coste total € |
Fabricante |
Ref. fabricante |
Referencia web |
|---|---|---|---|---|---|---|
Arduino MKR Wifi 1010 |
1 |
33,61 |
33,61 |
Arduino |
782‑ABX00023 |
https://www.mouser.fr/ProductDetail/Arduino/ABX00023?qs=%252BEew9%252B0nqrAwxv2YQYWyPw%3D%3D |
Arduino MEM Shield |
1 |
19,55 |
19,55 |
Arduino |
782‑ASX00008 |
https://www.mouser.fr/ProductDetail/Arduino/ASX00008?qs=%252BEew9%252B0nqrB6JgKBlp7dtg%3D%3D |
Arduino MKR Connector Carrier |
1 |
19,4 |
19,4 |
Arduino |
782‑ASX00007 |
https://www.mouser.fr/ProductDetail/Arduino/ASX00007?qs=%252BEew9%252B0nqrD3EEw%252BoCBXVA%3D%3D |
Gravity RTC |
1 |
7.4 |
7.4 |
DFRobot |
426-DFR0469 |
https://www.mouser.fr/ProductDetail/DFRobot/DFR0469?qs=EU6FO9ffTwe22wh0PfInCA%3D%3D |
Divisor de voltaje Grove |
1 |
5.55 |
5.55 |
Seeed-Studio |
104020000 |
https://fr.farnell.com/seeed-studio/104020000/voltage-divider-board-arduino/dp/4007781?ost=104020000 |
Convertidor de corriente a voltaje |
1 |
4.21 |
4.21 |
DFRobot |
426-SEN0262 |
|
Espaciador M3x2cm |
8 |
1.08 |
8.64 |
Wurth-Elektronik |
710-971200354 |
https://www.mouser.fr/ProductDetail/Wurth-Elektronik/971200354?qs=wr8lucFkNMXVQ0nS%2FAg5sw%3D%3D |
Tuerca M3 |
20 |
8.18 |
8.18 |
Wurth-Elektronik |
560-293 |
|
Tornillo M3x8 mm |
8 |
4.28 |
4.28 |
RS-PRO |
908-7661 |
|
Espaciador M2x2 cm |
10 |
0.808 |
8.08 |
Wurth-Elektronik |
710-971200244 |
https://www.mouser.fr/ProductDetail/Wurth-Elektronik/971200244?qs=wr8lucFkNMW86Ww6MhRnZQ%3D%3D |
Tuerca M2 |
20 |
7.41 |
7.41 |
Wurth-Elektronik |
560-271 |
|
Tornillo M2x8 mm |
5 |
4.48 |
4.48 |
RS-PRO |
908-7637 |
|
Caja de policarbonato 344×289×117 mm IP65 |
1 |
40,36 |
40,36 |
RS-PRO |
197‑2014 |
|
Botón pulsador |
1 |
8,5 |
8,5 |
ITW Interruptores |
265‑0635 |
|
Terminal de tornillo Grove |
2 |
1,9 |
3,8 |
Seeed-Studio |
713‑103020007 |
https://www.mouser.fr/ProductDetail/Seeed-Studio/103020007?qs=1%252B9yuXKSi8B56dS97ffOlA%3D%3D |
Sensor de presión |
1 |
95,59 |
95,59 |
Seeed-Studio |
314990619 |
|
Conector hembra panel IP68 21 mm, 2 contactos |
1 |
19,3 |
19,3 |
RS-PRO |
124‑6674 |
https://fr.rs-online.com/web/p/connecteurs-circulaires-industriels/1246674?gb=a |
Conector macho cable IP68 21 mm, 2 contactos |
1 |
21,89 |
21,89 |
RS-PRO |
124‑6683 |
|

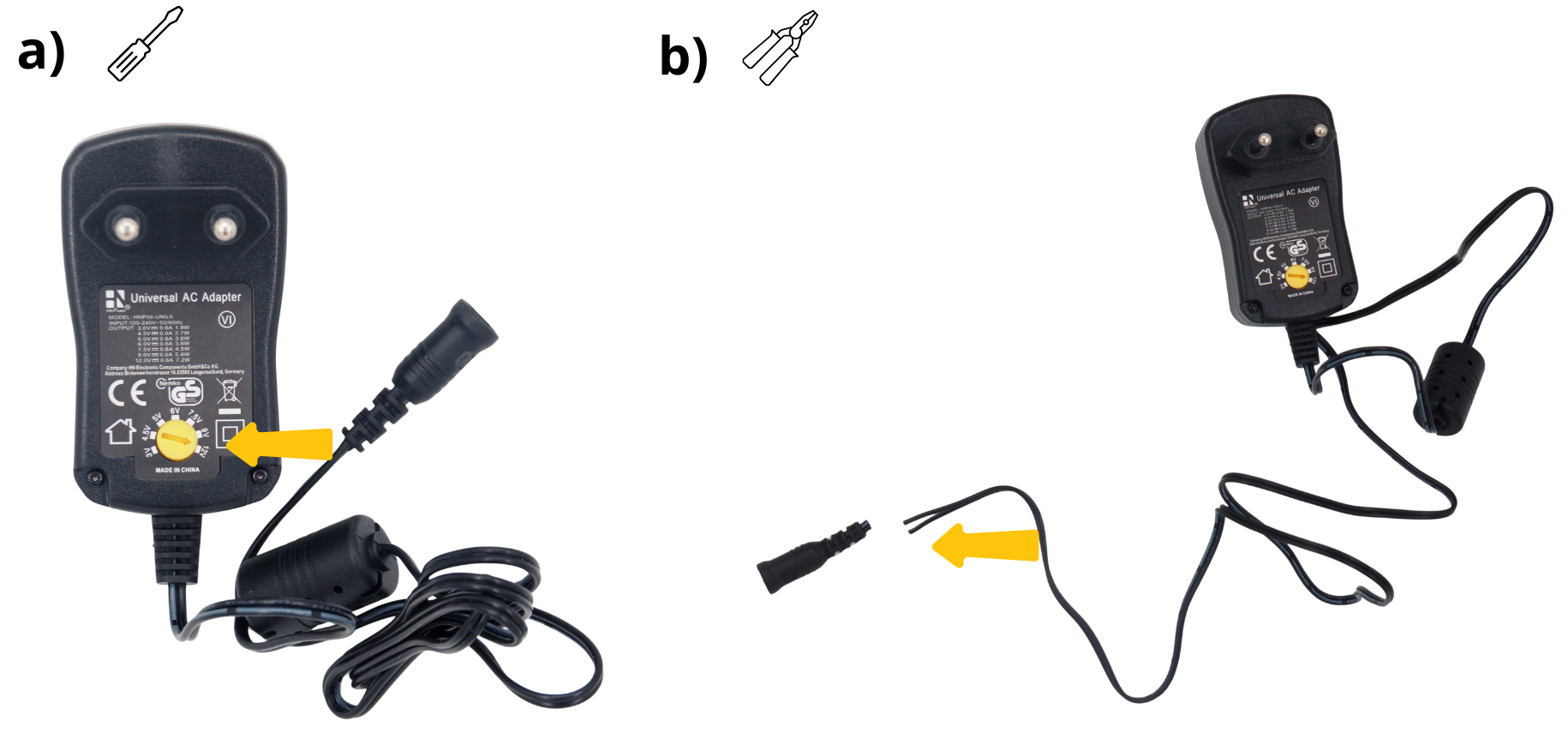

Adaptador AC/DC 3 V |
1 |
12.75 |
12.75 |
RS-PRO |
206-4908 |
|
WAGO 221 5 palancas |
2 |
9.57 |
9.57 |
WAGO |
221-415 |
|
Panel de PVC |
1 |
1 |
Impresión 3D |
|||
Gland de cable |
1 |
15.1 |
15.1 |
RS-PRO |
822-9653 |
|
Tarjeta micro SD 16 Go |
1 |
12.09 |
12.09 |
SanDisk |
467-SDSDQAB-016G |
https://www.mouser.fr/ProductDetail/SanDisk/SDSDQAB-016G?qs=EgF7oUuTQmp8cNxoHCNycQ%3D%3D |
Conector USB µUSB |
1 |
2.19 |
2.19 |
Qualtek |
562-3025033-01 |
https://www.mouser.fr/ProductDetail/Qualtek/3025033-01?qs=1mbolxNpo8c5JqM9YiGl1Q%3D%3D |
Pressure compensation |
1 |
18.50 |
18.5 |
Schneider Electric |
177-8973 |

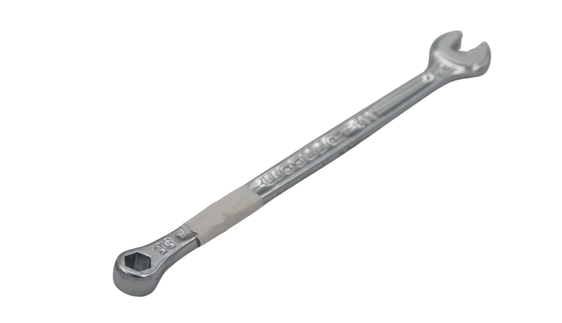

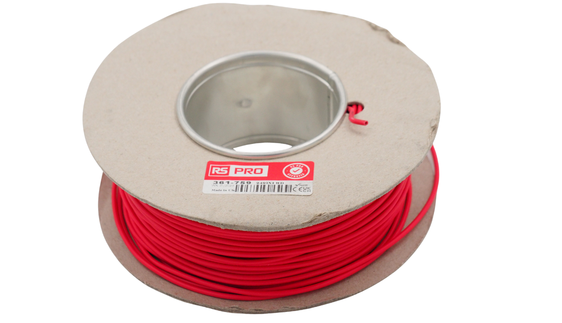

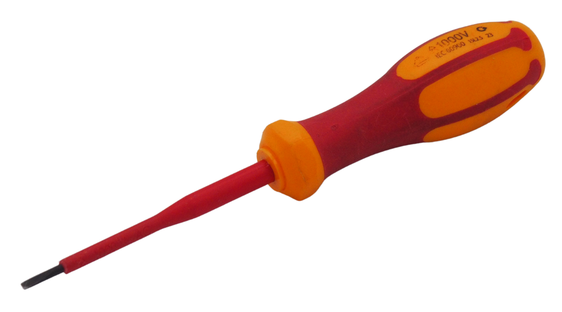

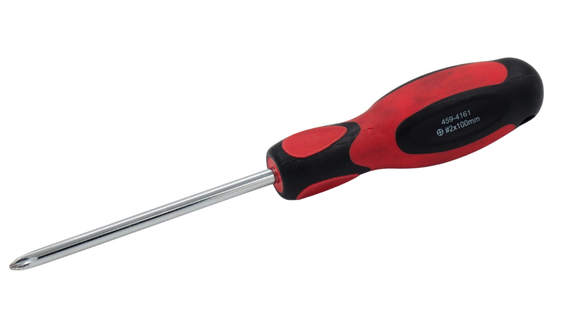

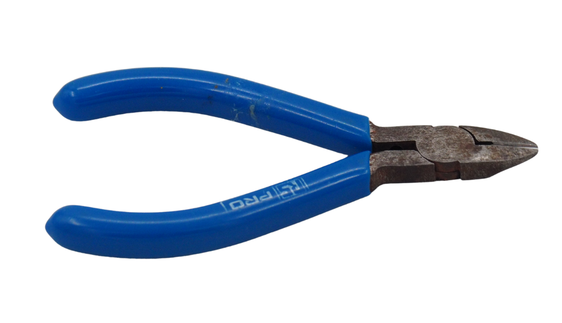

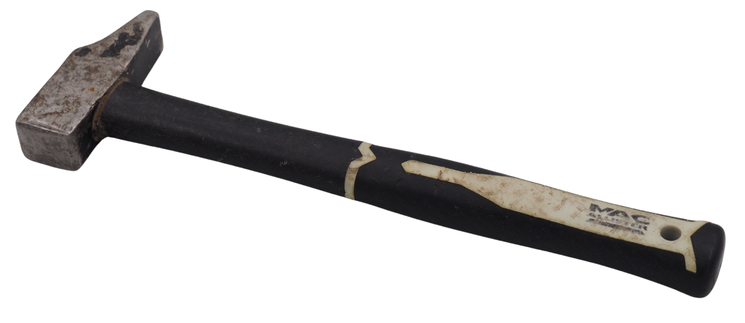

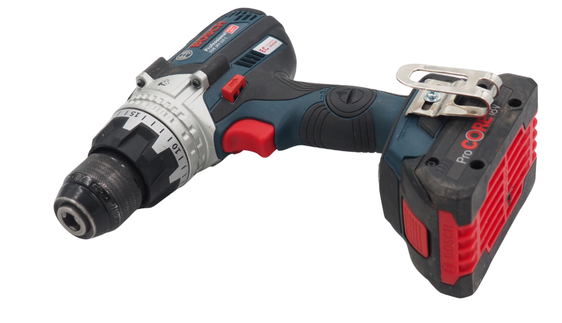

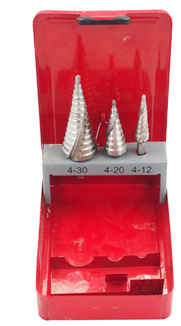

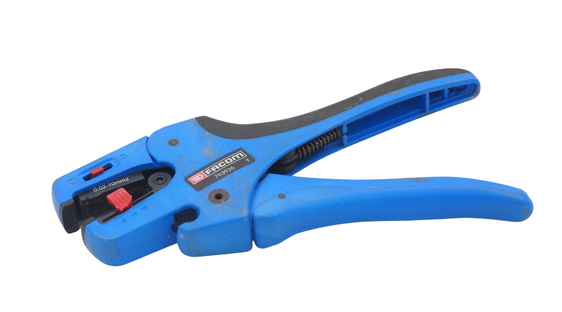

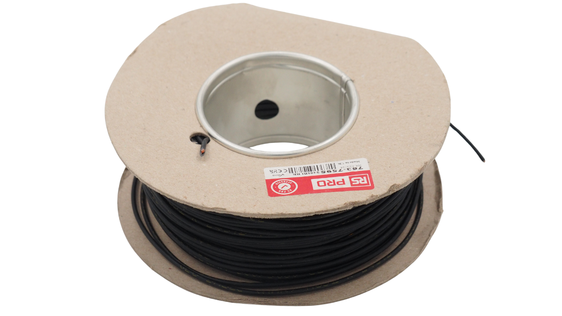

Il vous sera également utile d’avoir ces différents outils :
|
|
Paso 1 : Montaje de la parte electrónica#
La première partie consiste à assembler les différentes cartes électroniques composant la Centrale Setier, pour obtenir le câblage suivant le schéma ci-dessous.

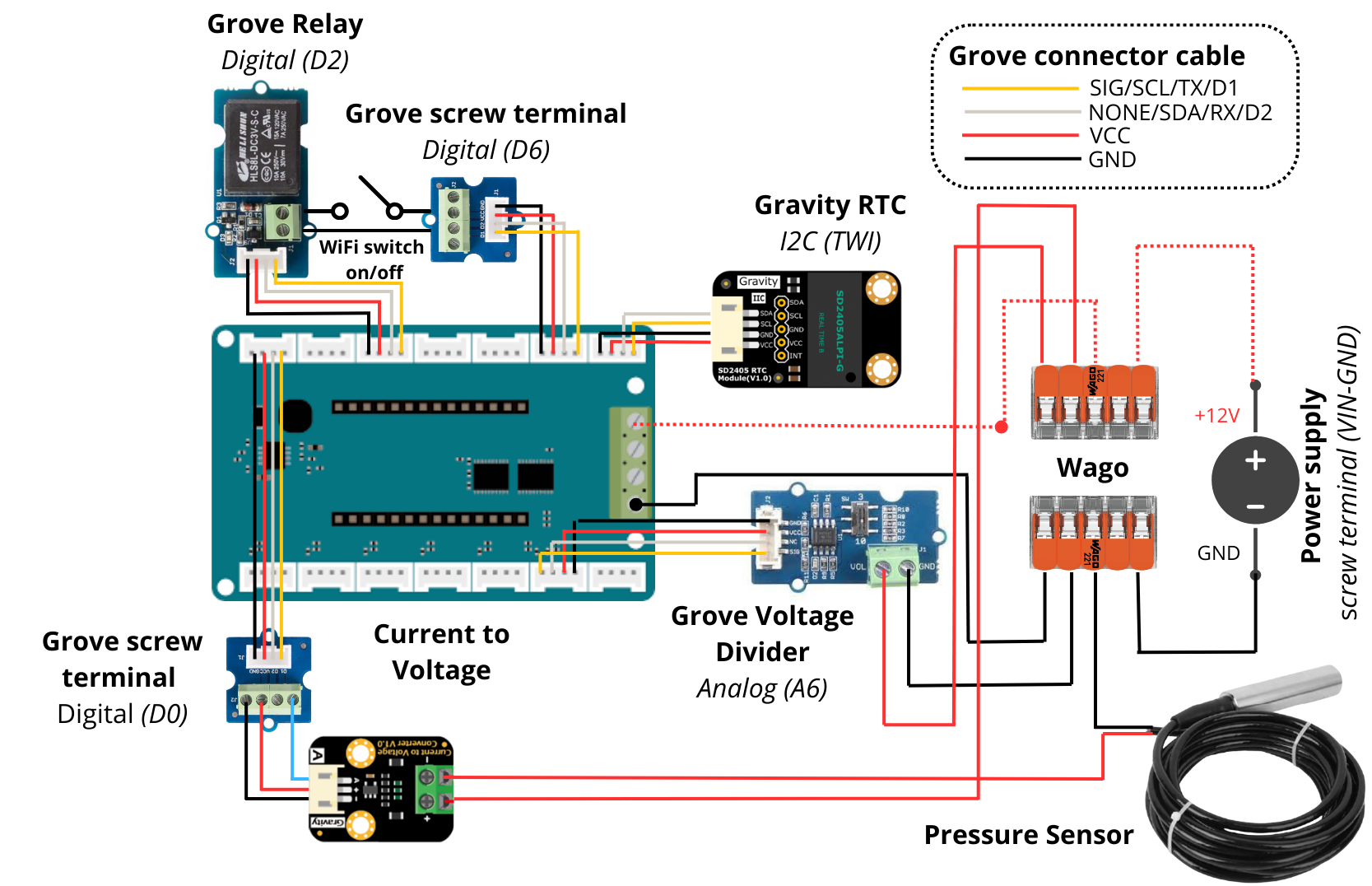

Schéma électronique#
1. Montaje de las tarjetas Arduino MKR#
Ces cartes permettent le pilotage des différents éléments connectées au Datalogger (capteur, bouton…) ainsi que l’enregistrement des données associées (mesure, date…).

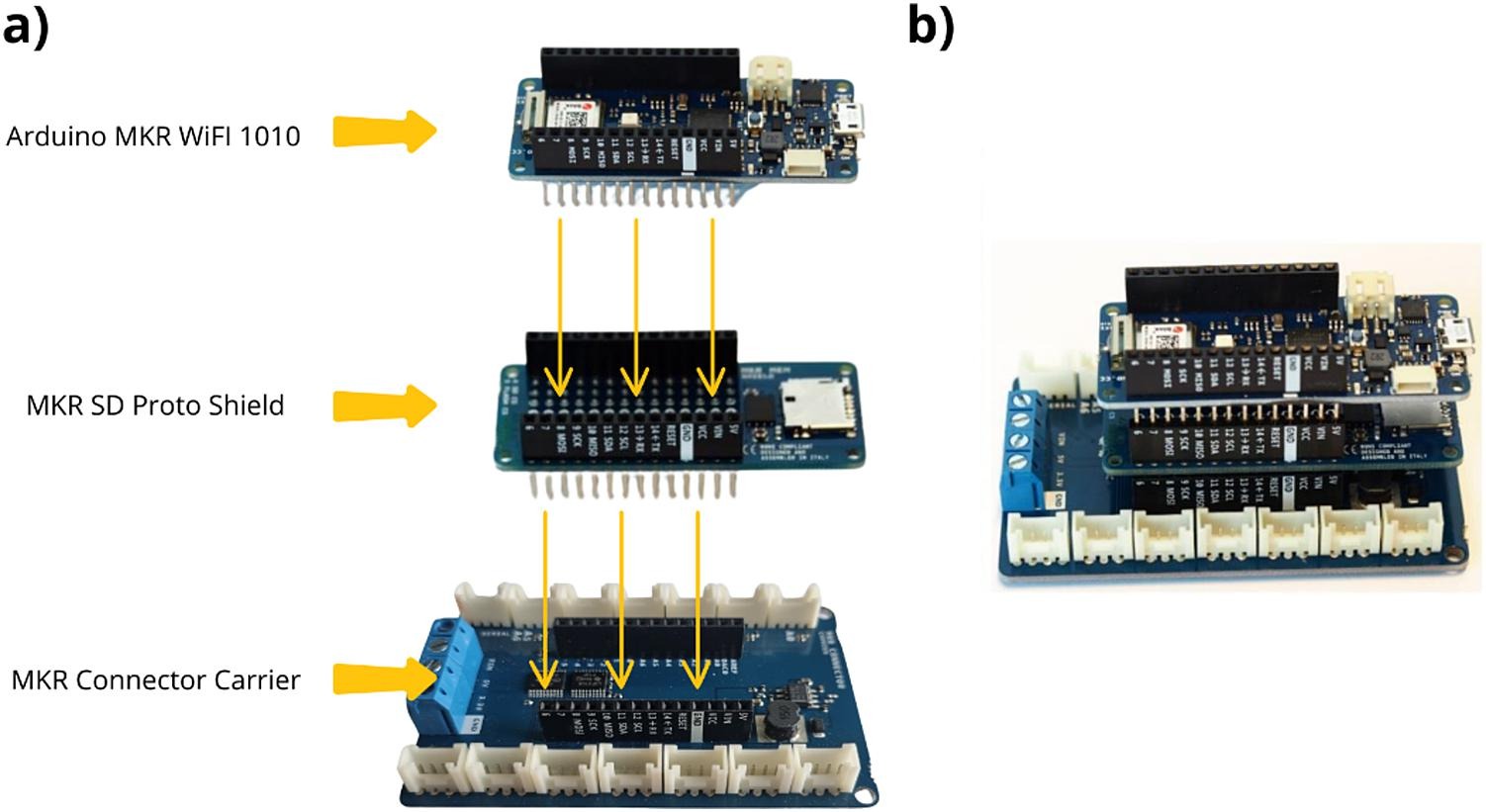

Insérer la carte Arduino MKR MEM Shield sur la carte Arduino MKR Connector Carrier, puis insérer la carte Arduino MKR Wifi 1010 sur la carte Arduino MKR MEM Shield.
El resultado es el siguiente.
Atención

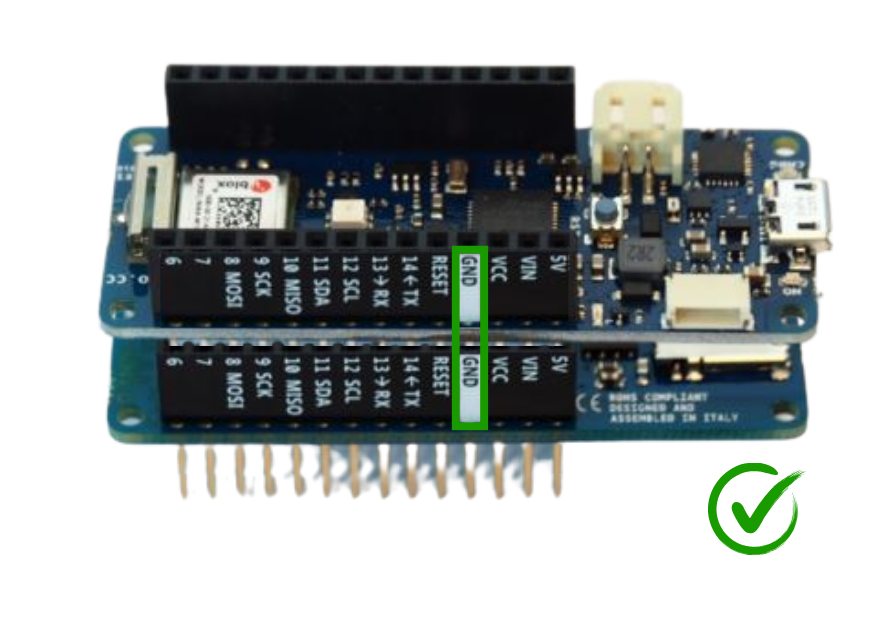

Les trois cartes electroniques doivent être empilés dans le bon sens (Pin GND sur Pin GND par exemple).

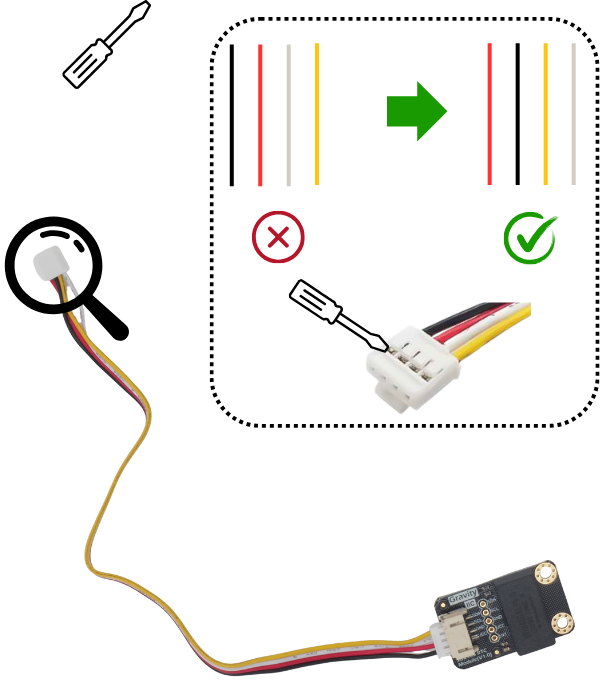

2. Branchement du Module Gravity RTC#
Le Module Gravity RTC gère la temporalité des données enregistrées (RTC = Real Time Clock).
Prendre le module Module Gravity RTC et le câble Connecteur Grove. Ce câble n’est pas fourni avec, aussi il est important d’en avoir un supplémentaire lors du montage.
Ver también
Afin de mieux comprendre comment inverser ces câbles, voir la vidéo suivante : https://www.youtube.com/watch?v=0G7iIwfuaJ8
Sur l’autre extrémité du câble, utiliser un tournevis plat fin afin d’inverser le câble rouge et noir, ainsi que le câble blanc et jaune. Sans cette étape, le Module Gravity RTC ne fonctionnera pas, et vos données ne seront pas horodatées.
3. Branchement du Module Grove Voltage Divider#
Ce module permet de mesurer la tension de batterie du système. Le sytème étant alimenté en 12 V, il est important de changer la position du Switch.

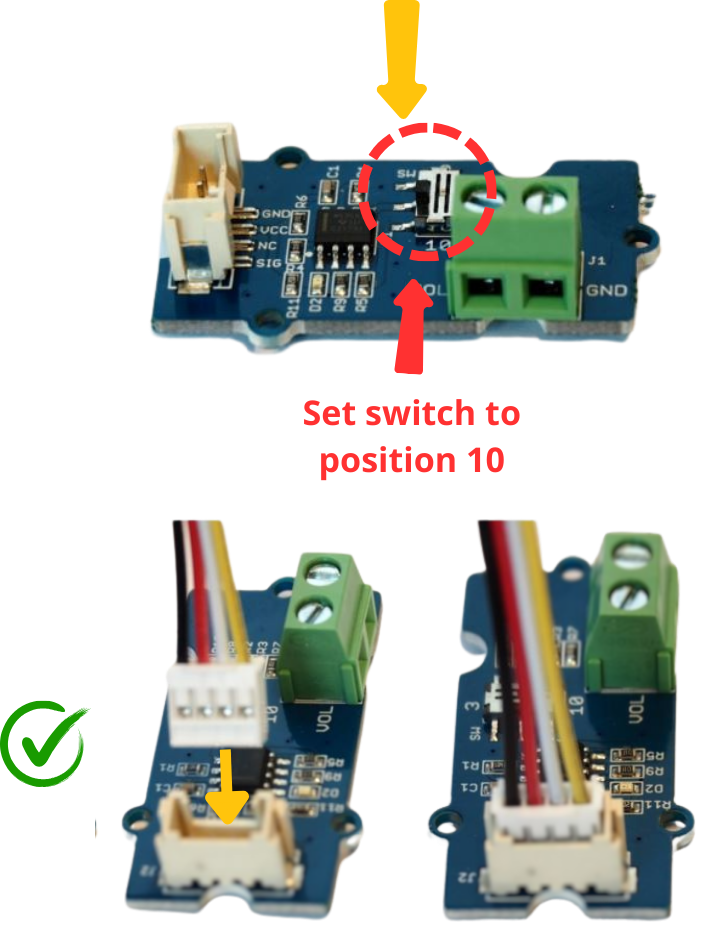

Prendre le Module Grove Voltage Divider. Switcher le curseur de la position initial 3 à la position 10.
Prendre le câble Connecteur Grove fourni avec le Module Grove Voltage Divider, puis le connecter dessus.

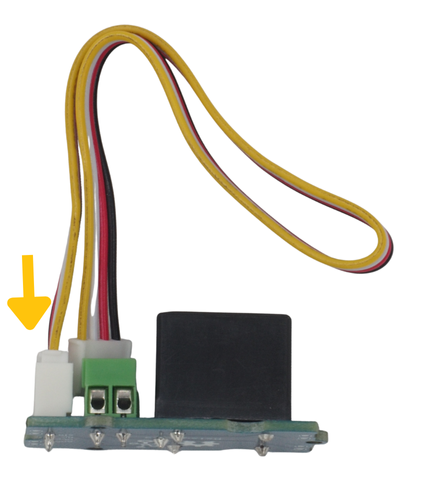

4. Branchement du Module Grove Screw Terminal#
Le module Module Grove Screw Terminal permet d’interfacer à l’aide de câbles différents éléments qui seront ensuite gérés par le microcontrôleur. Ici, il permet d’interfacer le bouton poussoir.

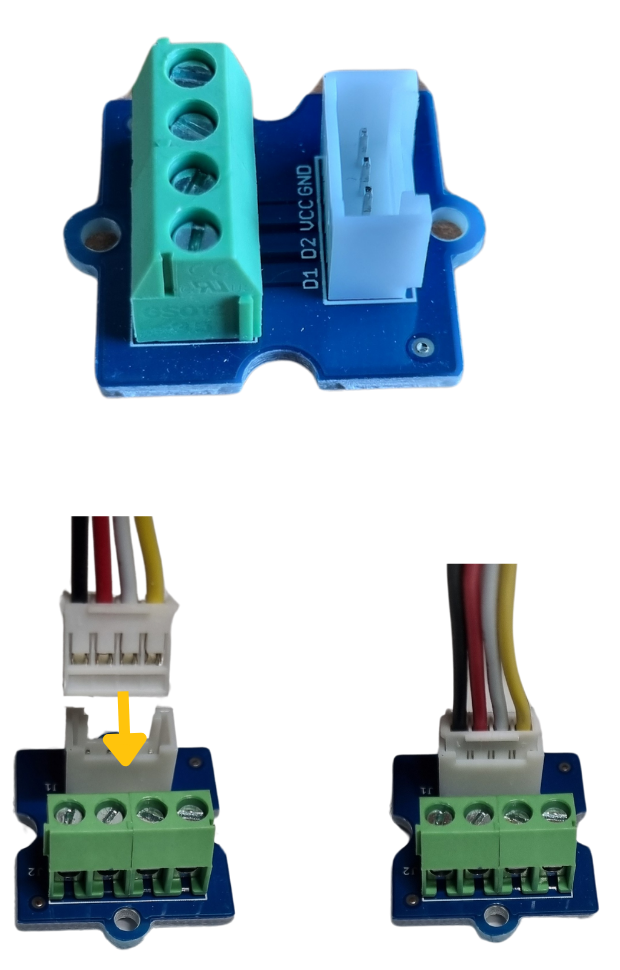

Prendre le module Module Grove Screw Terminal et le câble Connecteur Grove fourni avec.
Brancher le câble sur le connecteur du Module Grove Screw Terminal.

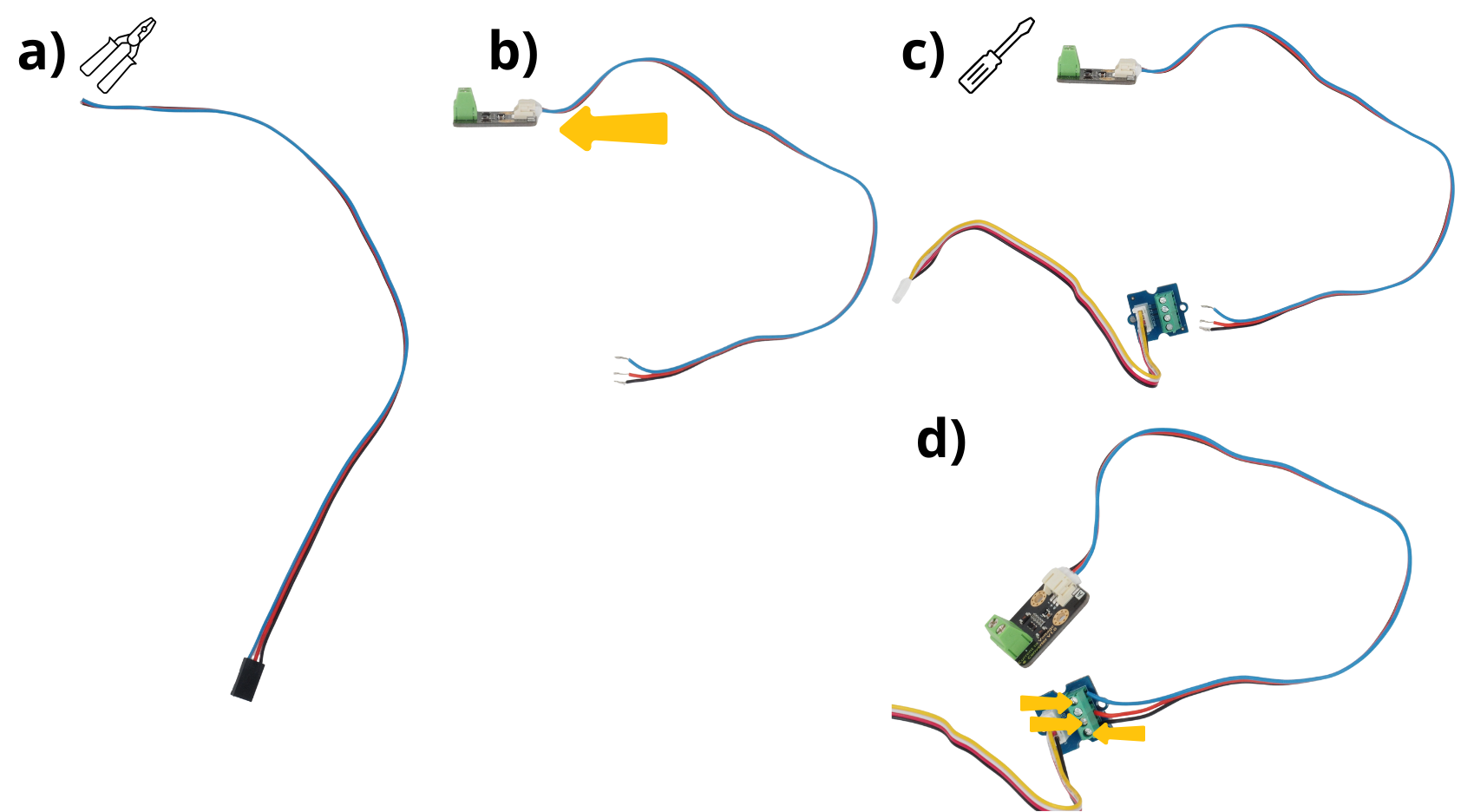

5. Branchement du Module Current to Voltage#
Le module Module Grove Current to voltage permet de convertir le courant transmis par le capteur de pression en tension, qui est ensuite converti en hauteur d’eau.
Brancher le câble sur le Prendre le Module Grove Current to voltage.
Prendre l’autre extrémité du câble.
La dénuder à l’aide d’une pince à dénuder.

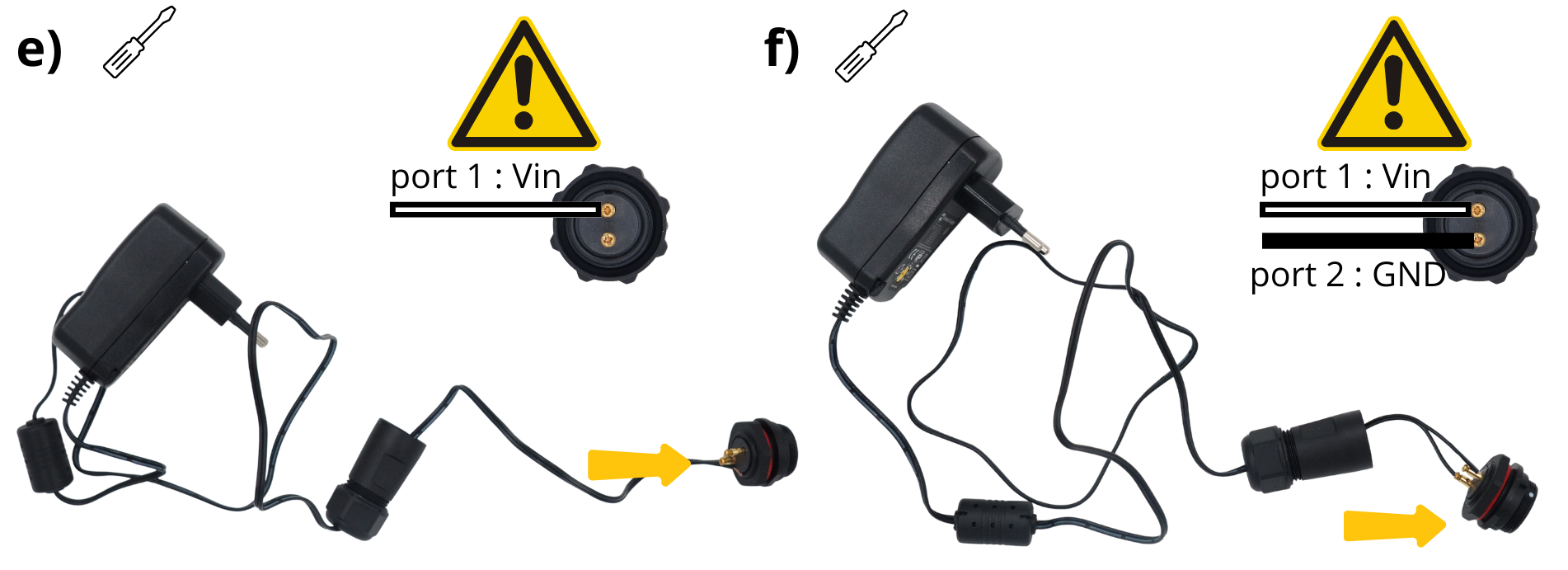

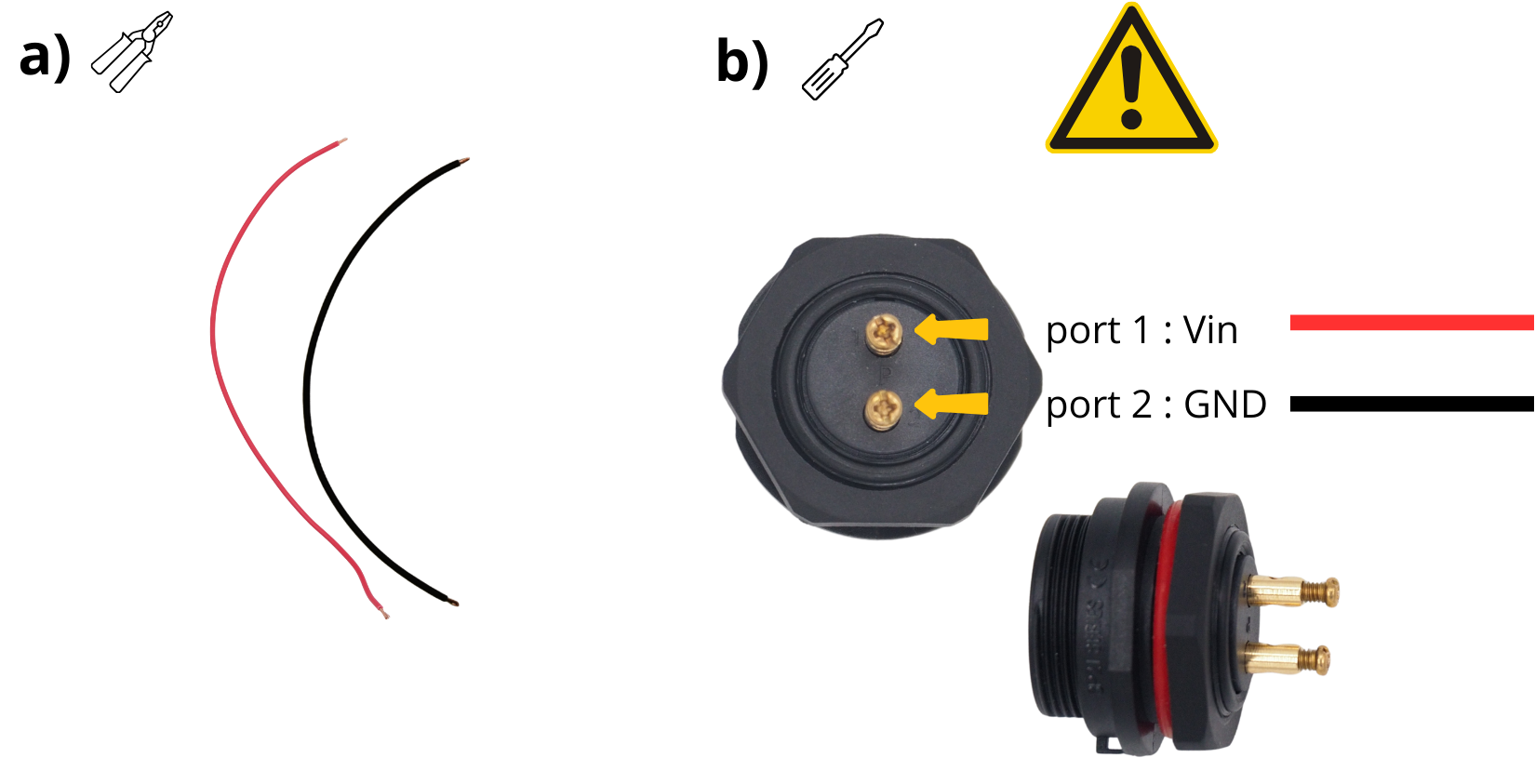

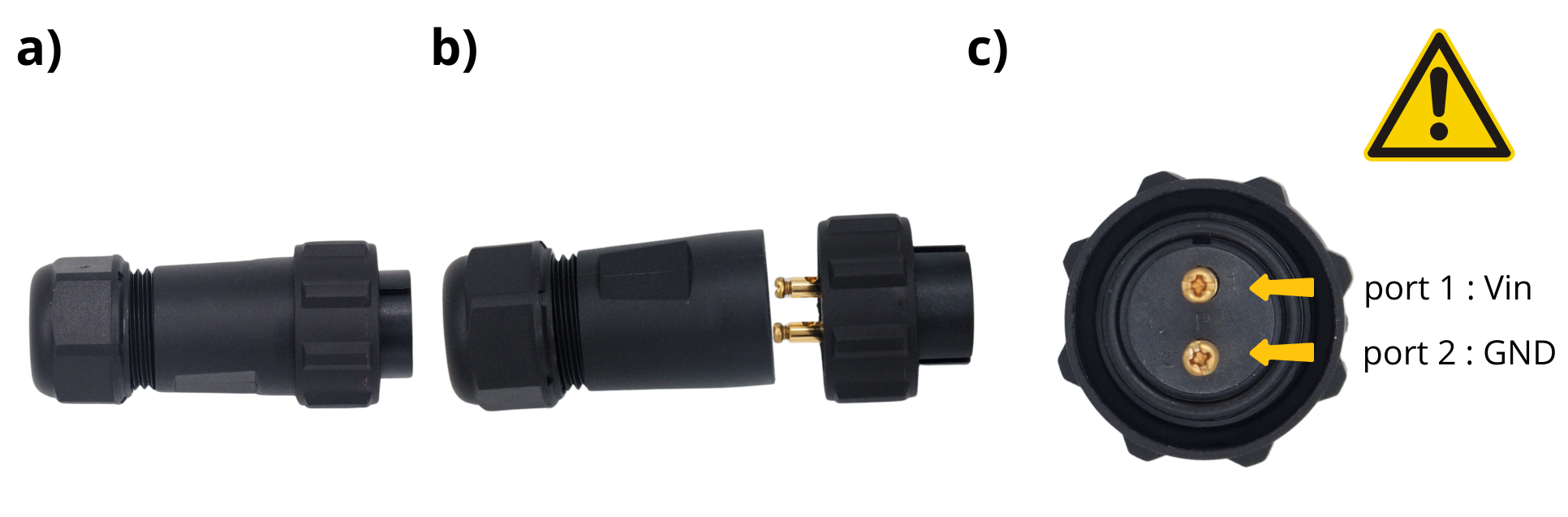

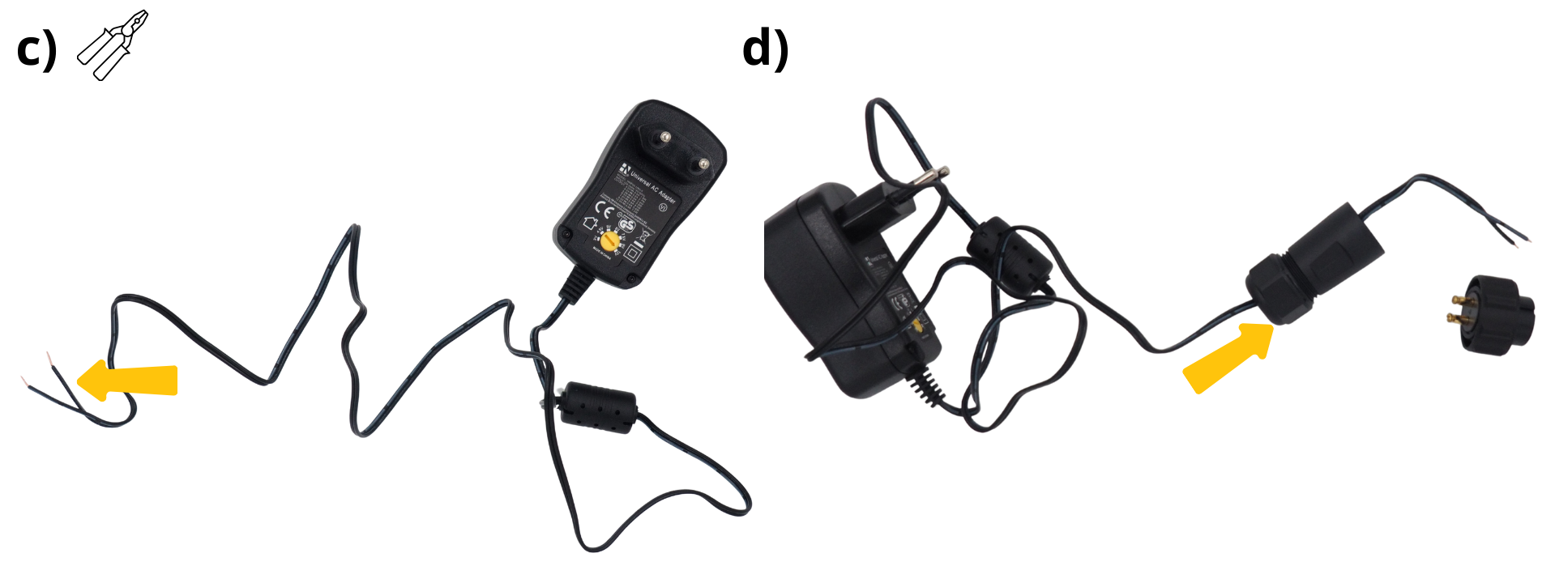

6. Montage du connecteur d’alimentation panneau#
Couper et dénuder un câble rouge et un câble noir de 20 cm.
Prendre le connecteur d’alimentation panneau traversant.

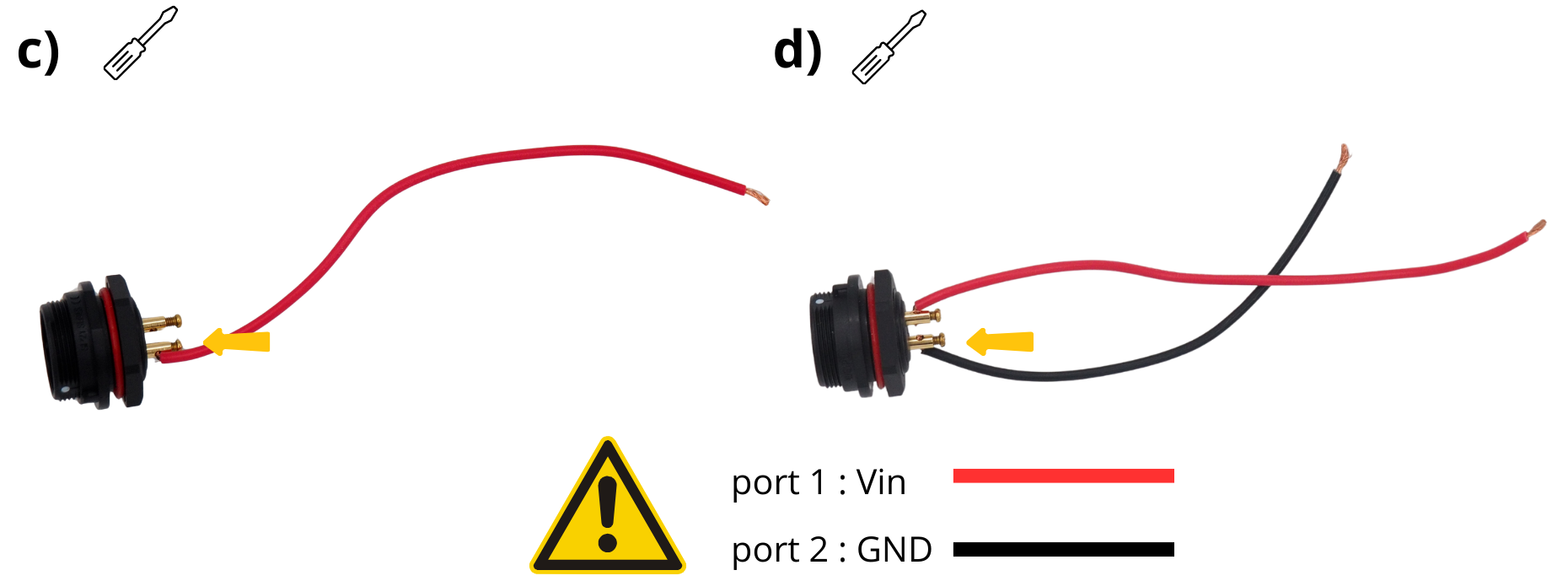

Insérer une extrémité du câble rouge dans le Bornier à vis «1» du connecteur d’alimentation panneau traversant, puis le visser.
Insérer une extrémité du câble noir dans le Bornier à vis «2» du connecteur d’alimentation panneau traversant, puis le visser.
Atención
Afin d’éviter tout court-circuit entre le câble GND (Noir) et le câble VIN (Rouge), ajouter une gaine thermorétractable.
Etape 2 : Support fond de panier#
Ici sera détaillée l’utilisation d’un support fond de panier imprimée. Si vous ne possédez pas d’imprimante 3D, vous-pouvez vous adresser à un Fablab à proximité de chez vous.

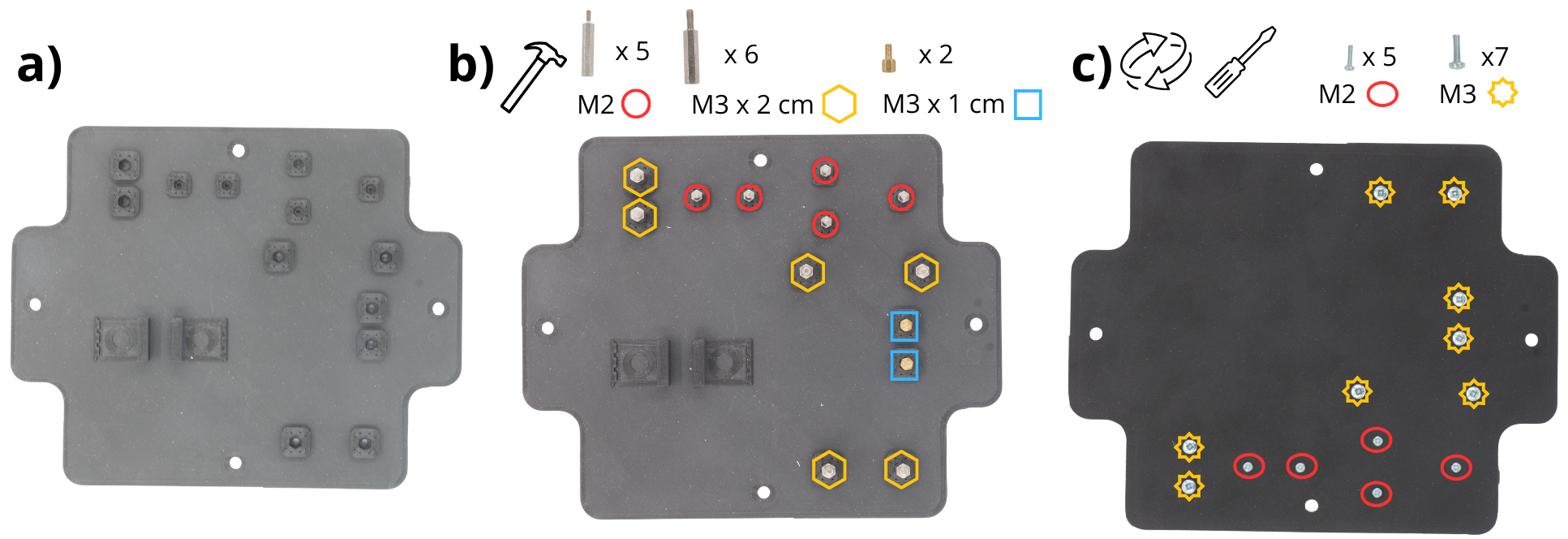

Prendre le support fond de panier.
Insérer les Entretoises M3 de 2 cm dans les trous prévus à cet effet, la vis orienté vers le bas.
Le résultat suivant est obtenu.
Nota
Afin de faciliter l’insertion des Entretoises dans les trous prévues à cet effet, vous pouvez vous servir d’un Maillet.
Insérer les Entretoises M2 de 2 cm dans les trous prévus à cet effet, la vis orienté vers le bas. Il peut-être utile d’avoir un Maillet afin d’aider à les insérer.
Le résultat suivant est obtenu.
Retourner la plaque, et insérer les écrou M2 et les écrou M3 sur les vis des Entretoises. Utiliser une clé de 4 (écrou M2) et une clé de 5.5 (écrou M3) pour les serrer.
Le résultat suivant est obtenu.

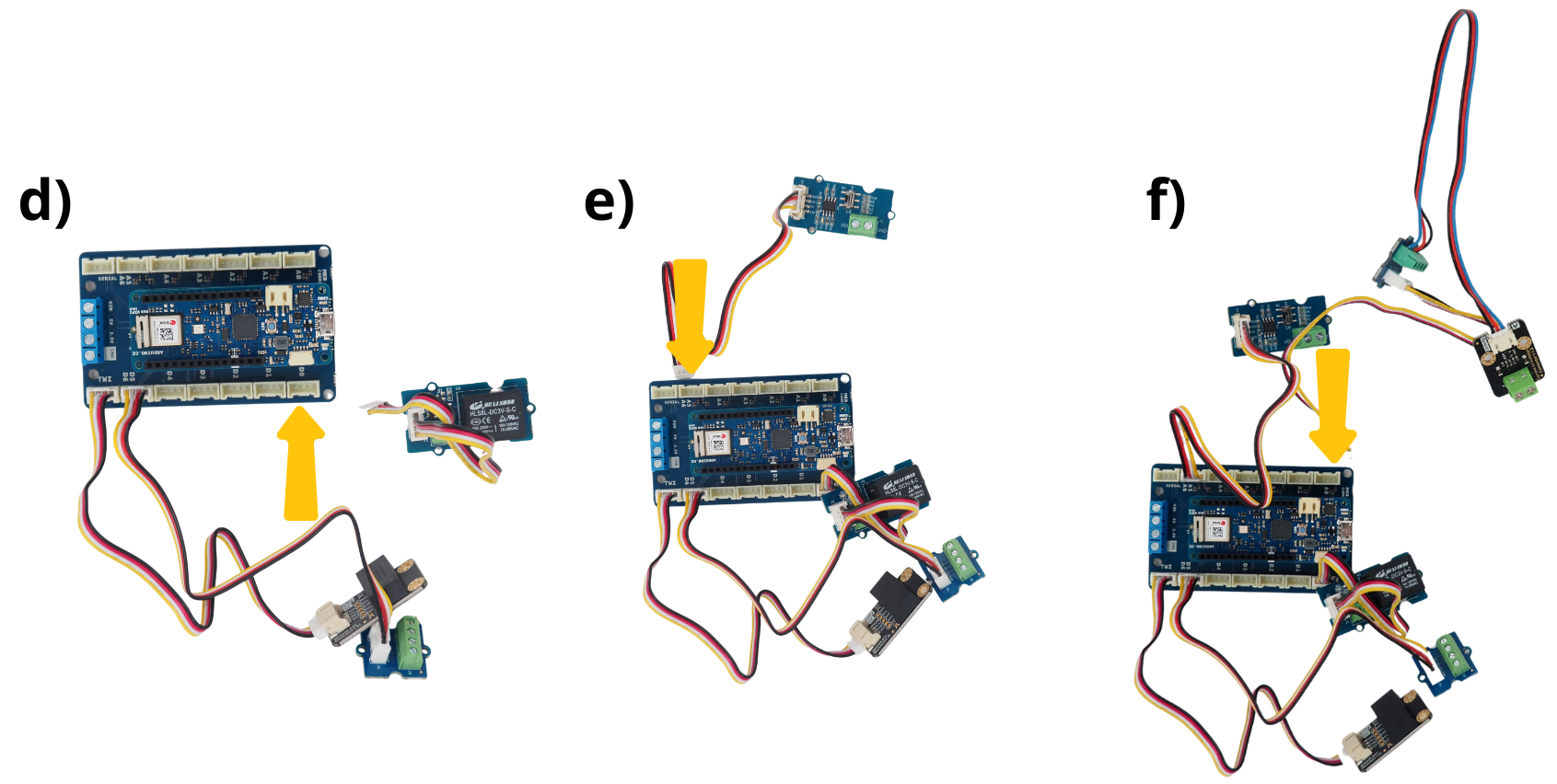

Etape 3 : Mise en place des différents éléments éléctronique sur le support fond de panier#

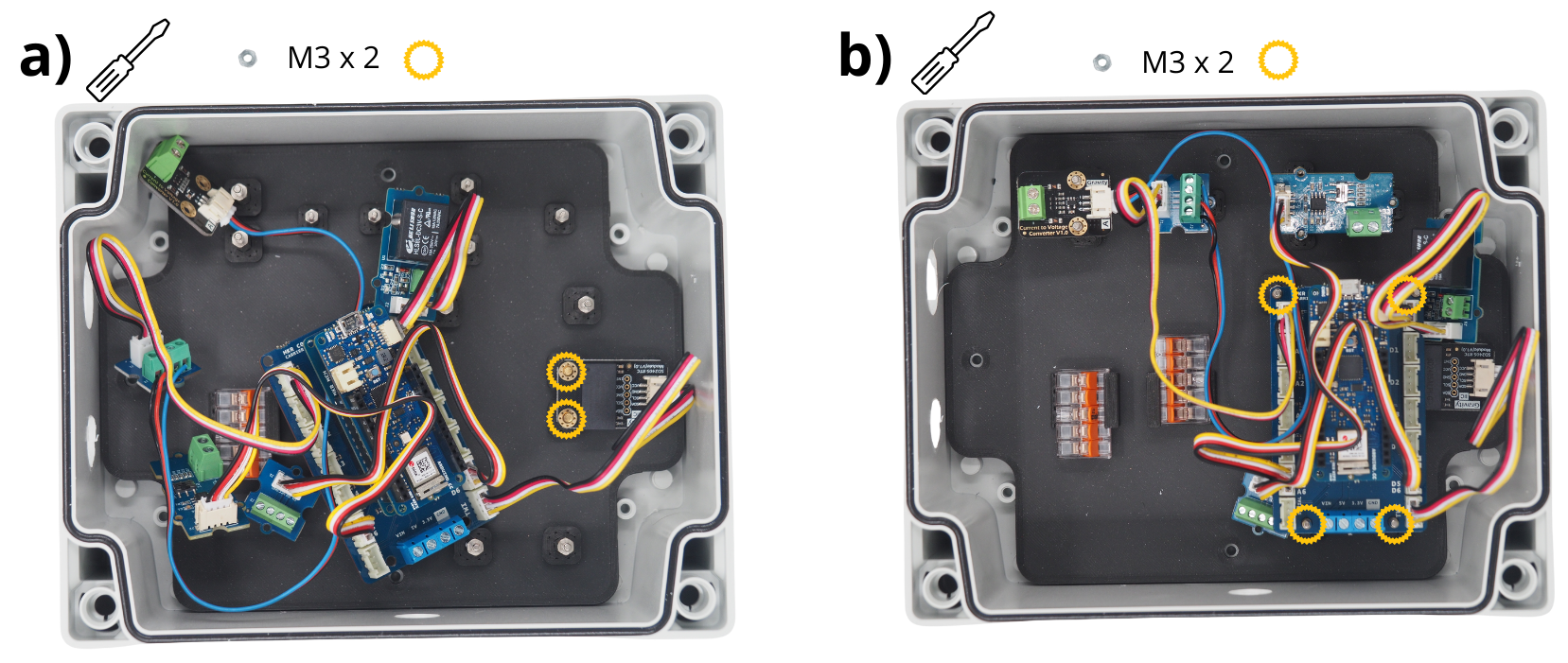

1. Placement et fixation des cartes Arduino#
Nota

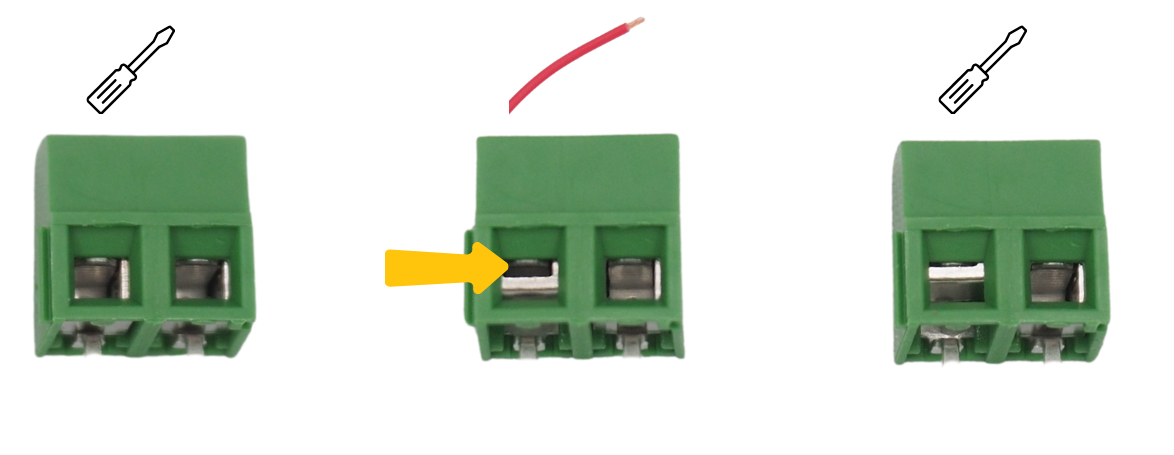

Pour les étapes qui suivent, il vous sera réguliérement demandé de fixer à l’aide de vis les différents composants. Il n’est pas nécessaire de forcer au moment du vissage.
Fixer à l’aide de vis M3 l’empilement de cartes Arduino sur les Entretoises prévues à cet effet.
Le résultat suivant est obtenu.

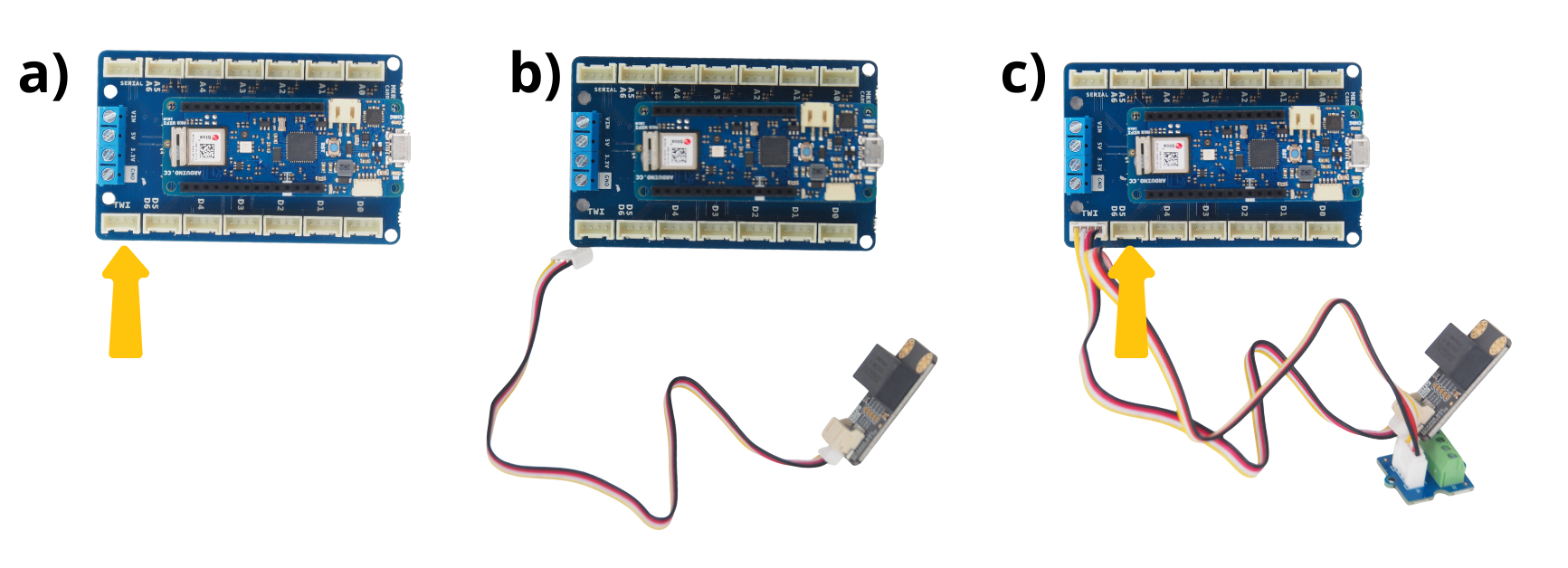

2. Placement et fixation du Module Gravity RTC#
Fixer à l’aide de vis M3 Module Gravity RTC sur les Entretoises prévues à cet effet.
Connecter le Connecteur Grove sur le port TWI de la carte Arduino MKR Connector Carrier.

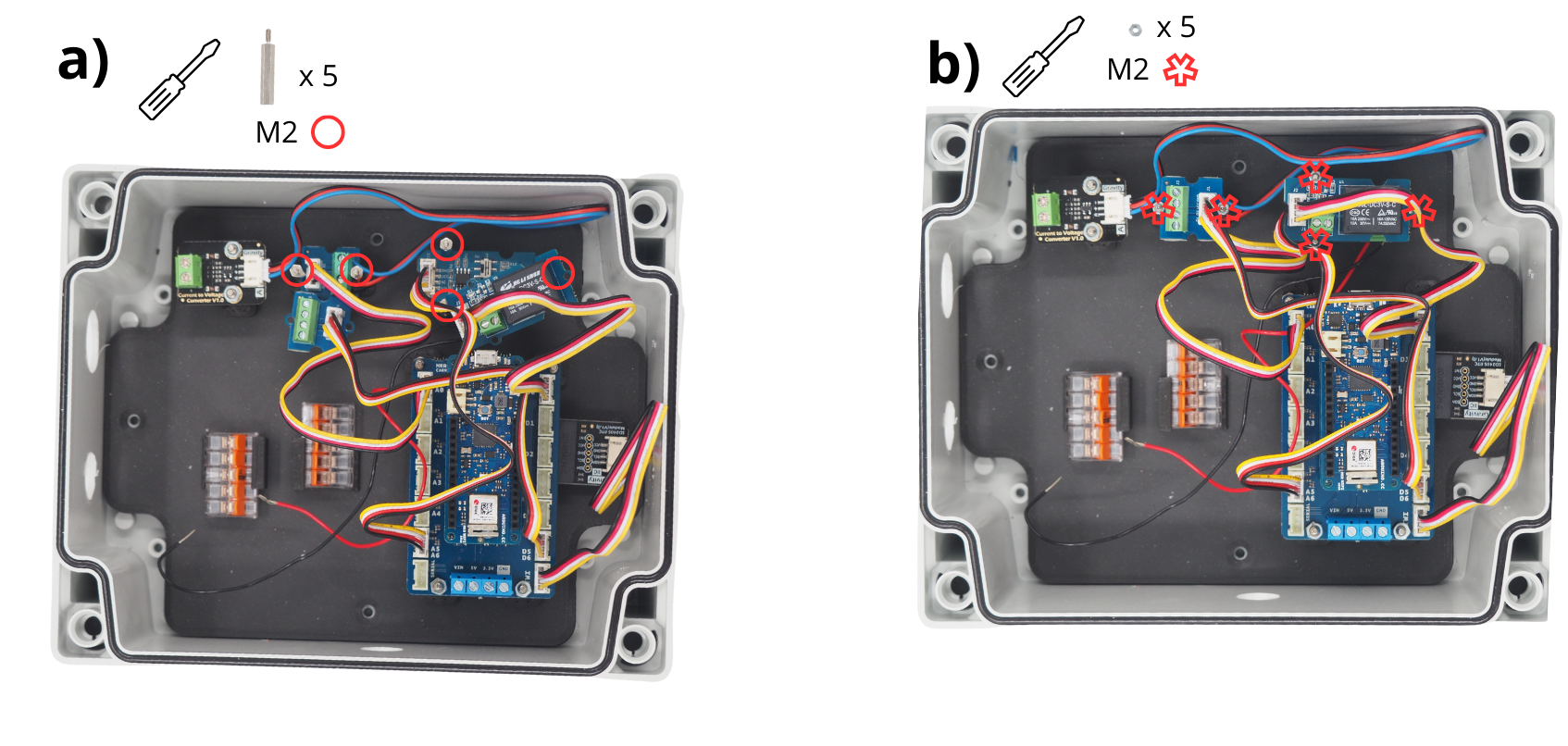

4. Placement et fixation de la Module Grove Screw Terminal (1)#
Fixer à l’aide de vis M2 le Module Grove Screw Terminal sur les Entretoises prévues à cet effet (noté Screw Terminal Button).
Connecter le Connecteur Grove sur le port D5-D6 de la carte Arduino MKR Connector Carrier.
5. Placement et fixation du Module Grove Voltage Divider#

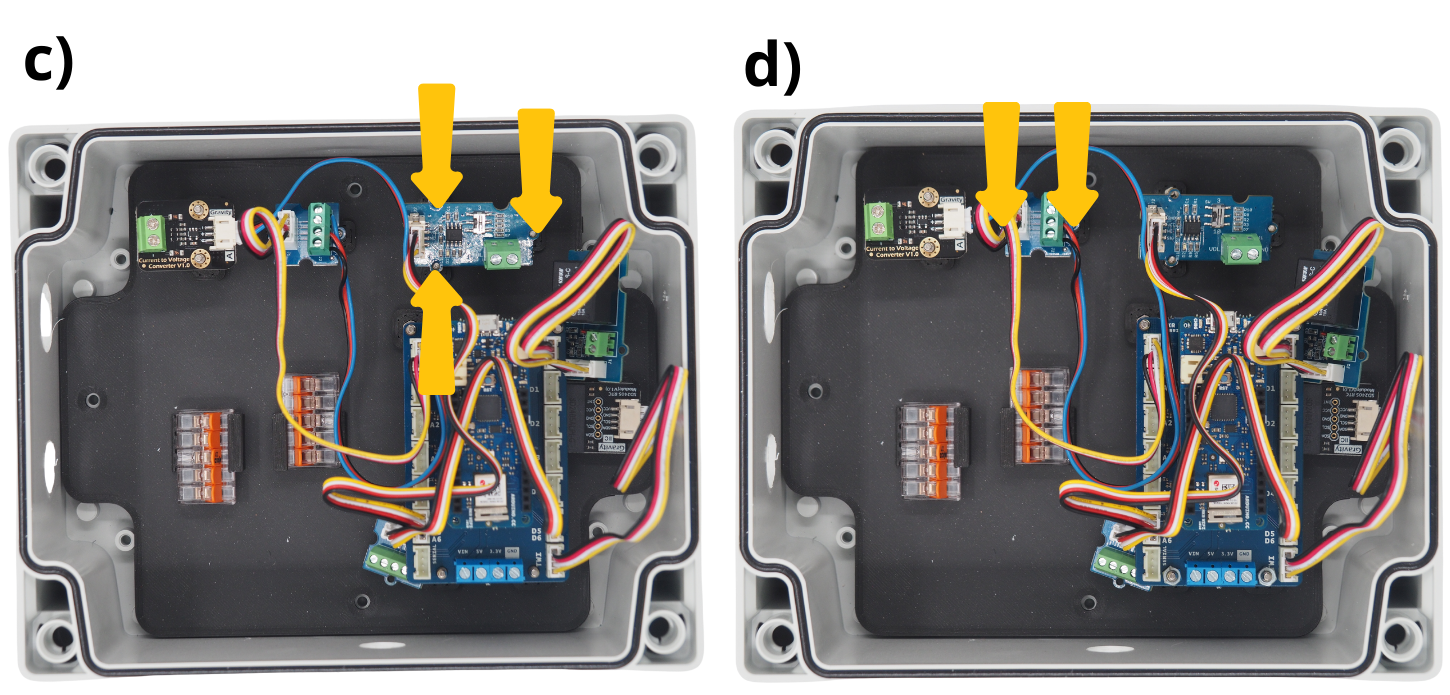

Fixer à l’aide de vis M2 le Module Grove Voltage Divider sur les Entretoises prévues à cet effet.
Connecter le Connecteur Grove sur le port A5-A6 de la carte Arduino MKR Connector Carrier.
Nota
Les étapes 6 et 7 doivent être effectuées autant de fois qu’il y a de capteurs sur votre centrale, pour les ports A0 à A4.
6. Placement et fixation du Module Grove Screw Terminal (2)#
Fixer à l’aide de vis M2 le Module Grove Screw Terminal sur les Entretoises prévues à cet effet (noté Screw Sensor).
Connecter le Connecteur Grove sur le port A0 de la carte Arduino MKR Connector Carrier.

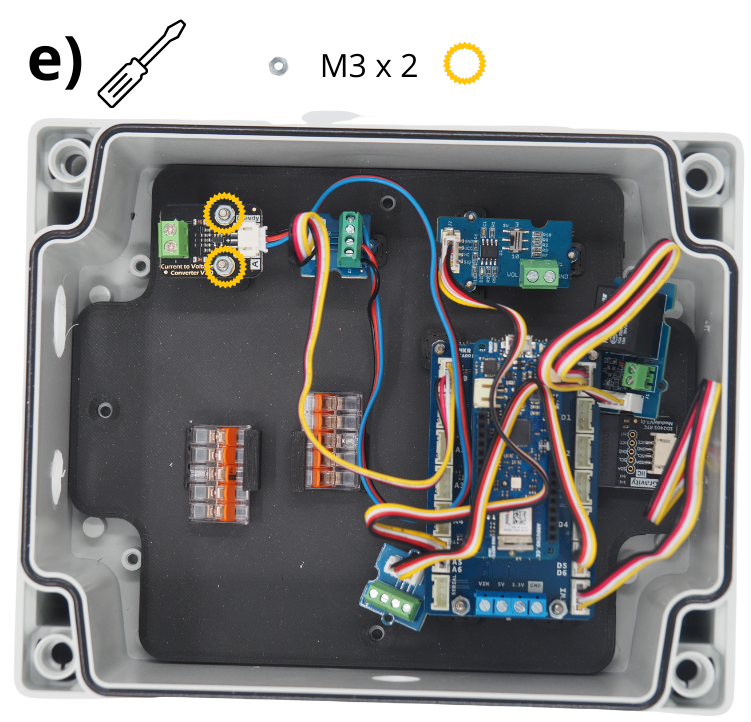

7. Placement et fixation du Module Grove Current to Voltage (2)#
Fixer à l’aide de vis M2 le Module Grove Screw Terminal sur les Entretoises prévues à cet effet (noté Screw Sensor).
Connecter le câble noir sur le bornier à vis GND du Module Grove Screw Terminal (2).
Connecter le câble rouge sur le bornier à vis VCC du Module Grove Screw Terminal (2).
Connecter le câble bleu sur le bornier à vis D1 du Module Grove Screw Terminal (2).
8. Mise en place des Bornes de connexion WAGO#
Glisser les deux Bornes de connexion WAGO dans les supports prévu à cet effet (noté VIN et GND sur le support fond de panier).
Etape 4 : Câblage des différents éléments#
1. Raccordement de la terre aux carte Arduino#
Couper et dénuder un câble noir de 20 centimètres.
Le glisser dans le bornier à vis GND de la carte Arduino MKR Connector Carrier.
Vissez le bornier à vis avec un tournevis plat.

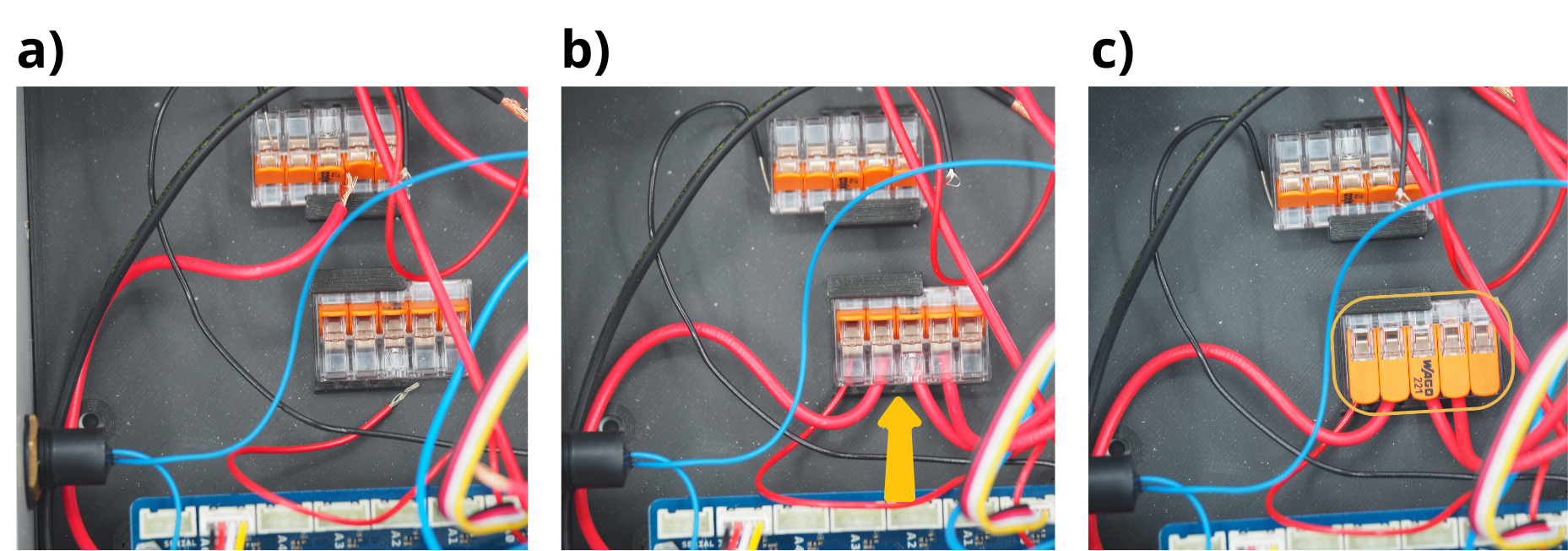

Glisser l’autre éxtrémité du câble noir dans une des entrées de la Borne de connexion WAGO placé sur le support GND.
Fermer cette prise de la Borne de connexion WAGO.

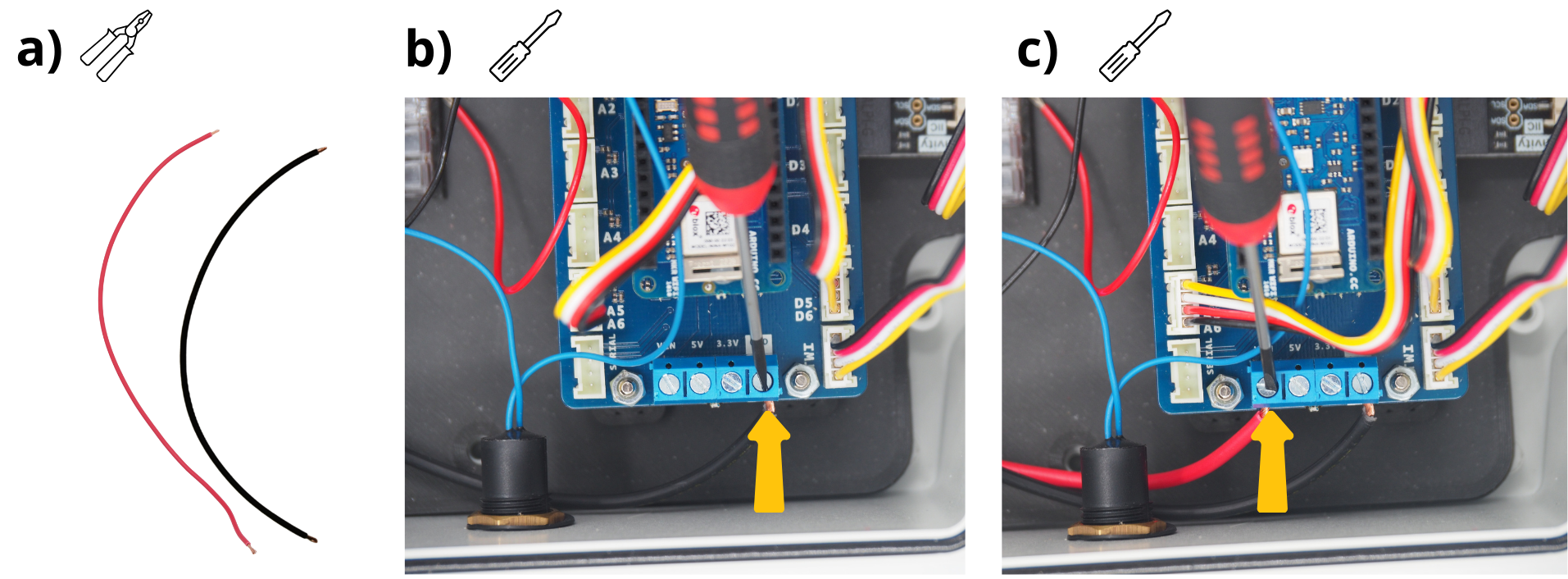

2. Raccordement de l’alimentation aux carte Arduino#
Couper et dénuder un câble rouge de 20 centimètres.
Le glisser dans le bornier à vis VIN de la carte Arduino MKR Connector Carrier.
Vissez le bornier à vis avec un tournevis plat.
Glisser l’autre éxtrémité du câble rouge dans une des entrées de la Borne de connexion WAGO placé sur le support VIN.
Fermer cette prise de la Borne de connexion WAGO.

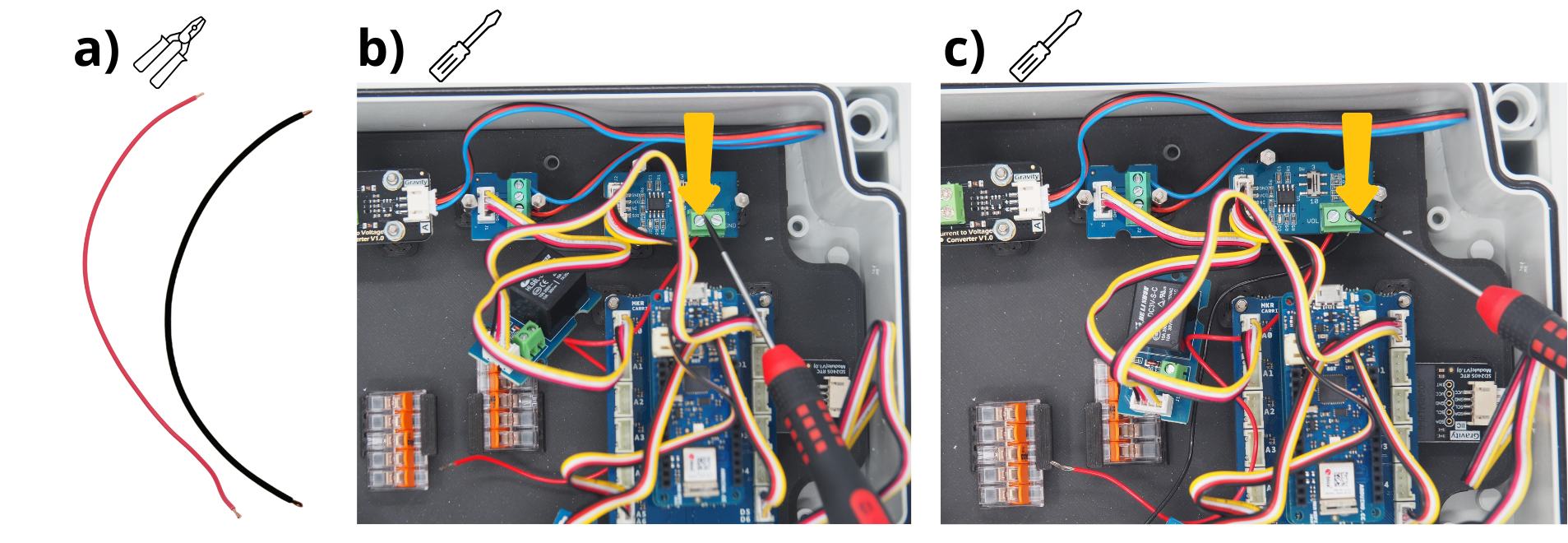

3. Raccordement de la terre au Module Grove Voltage Divider#
Couper et dénuder un câble noir de 20 centimètres.
Le glisser dans le bornier à vis GND du Module Grove Voltage Divider.
Vissez le bornier à vis avec un tournevis plat.
Glisser l’autre éxtrémité du câble noir dans une des entrées de la Borne de connexion WAGO placé sur le support GND.
Fermer cette prise de la Borne de connexion WAGO.
4. Raccordement de l’alimentation du Module Grove Voltage Divider#
Couper et dénuder un câble rouge de 20 centimètres.
Le glisser dans le bornier à vis VIN du Module Grove Voltage Divider.
Vissez le bornier à vis avec un tournevis plat.
Glisser l’autre éxtrémité du câble rouge dans une des entrées de la Borne de connexion WAGO placé sur le support VIN.
Fermer cette prise de la Borne de connexion WAGO.

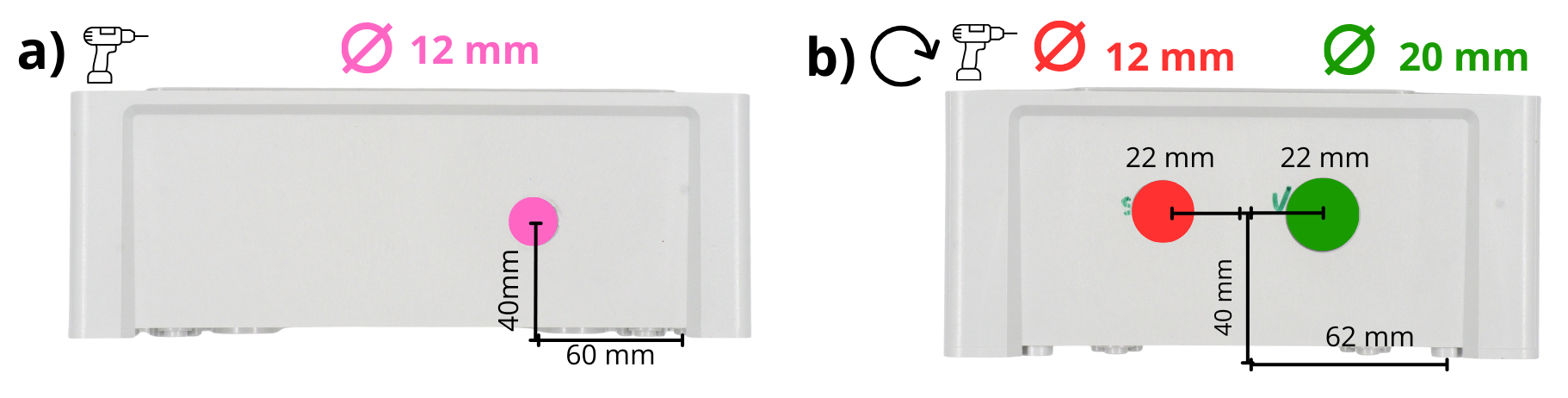

Etape 5 : Mise en place dans le boîtier#

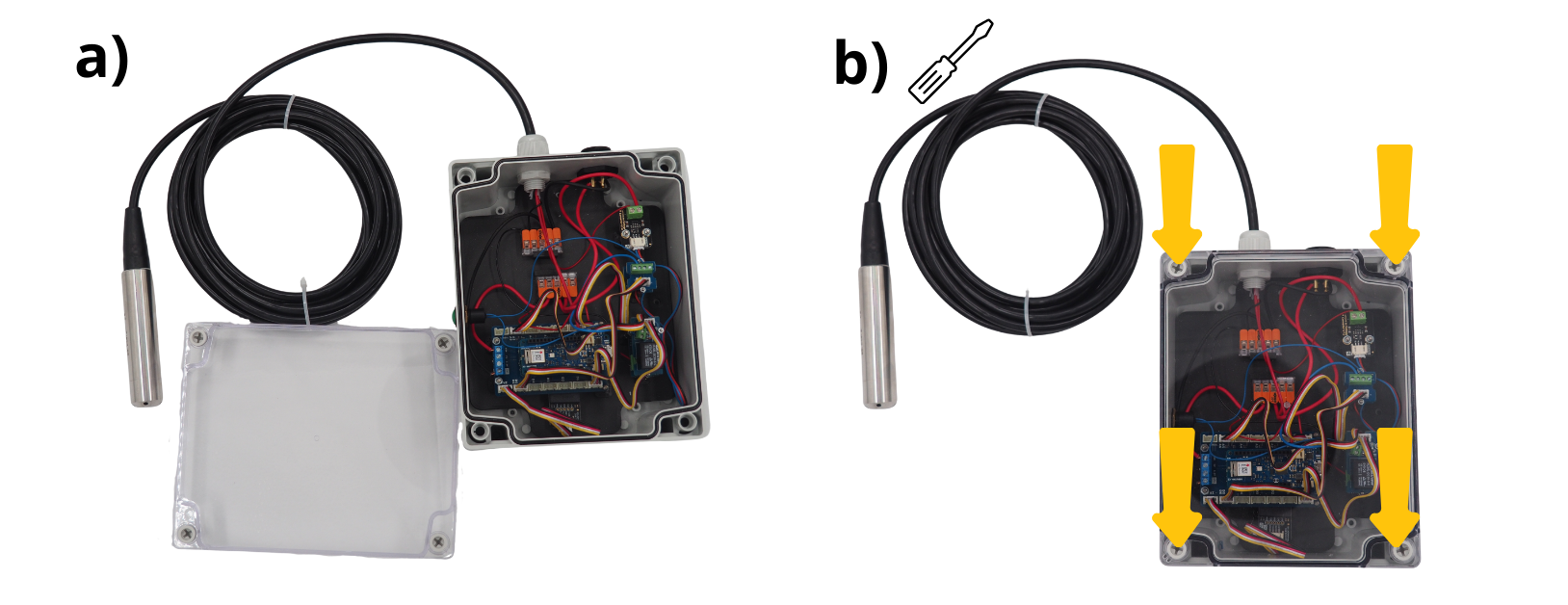

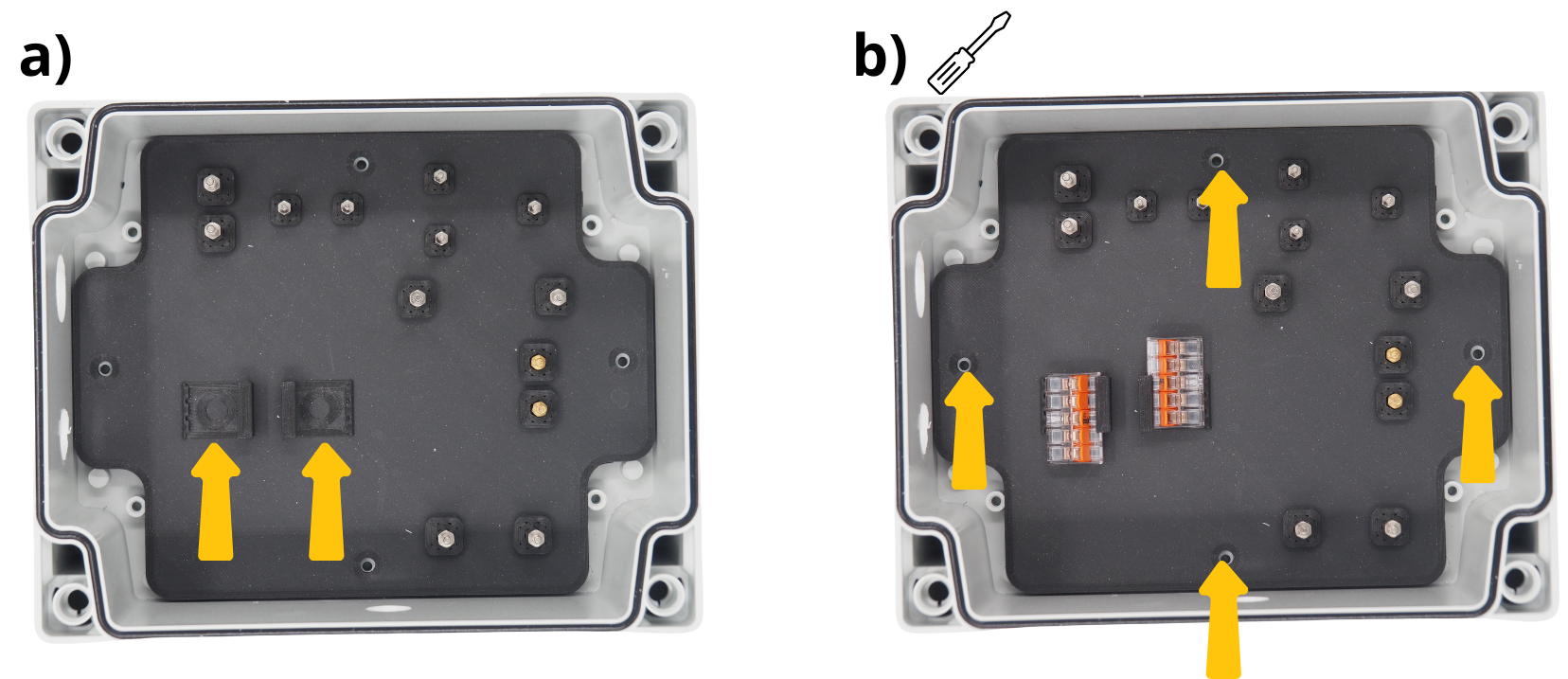

1. fixation de la plaque dans le boîtier#
Insérer la plaque dans le boitier, puis la fixer avec les vis fournis avec le boitier.

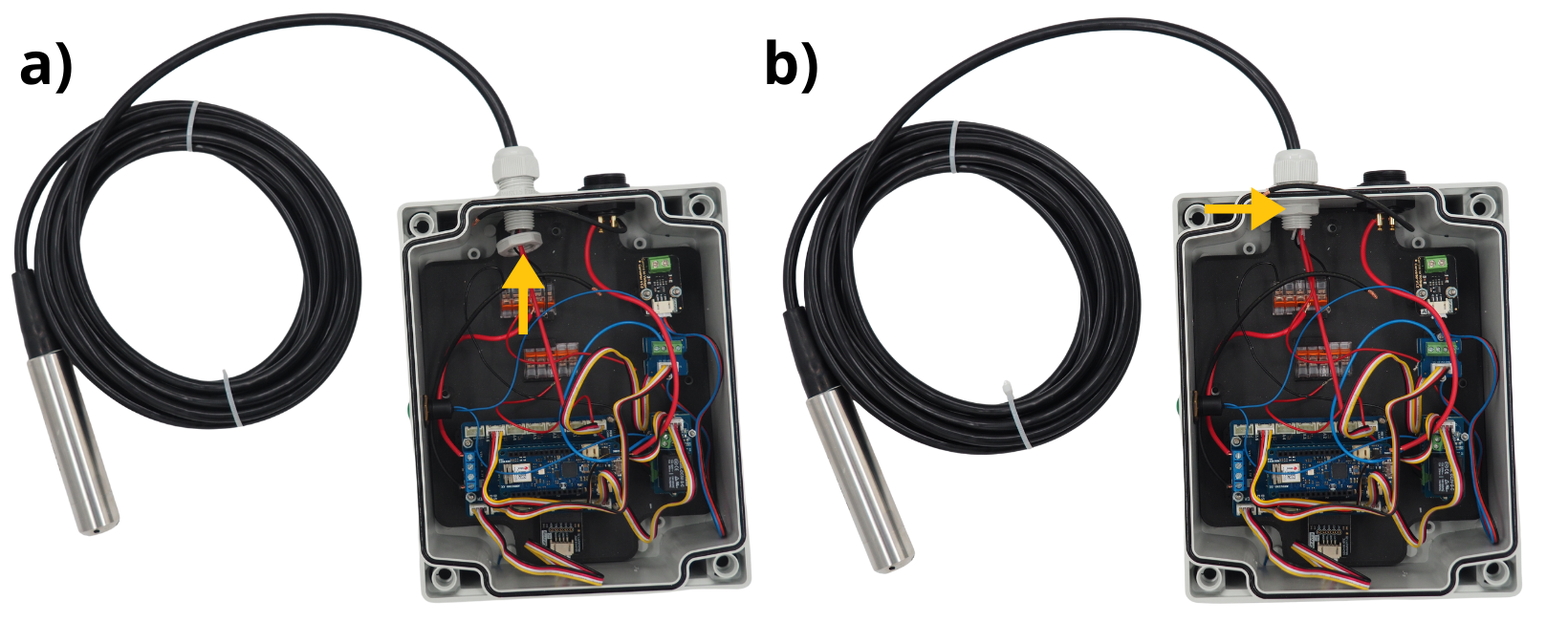

2. Mise en place du capteur de Pression#
Insérer le presse-étoupe dans le trou prévu à cet effet, puis le serrer afin de le fixer.
Insérer le capteur dans le presse-étoupe.

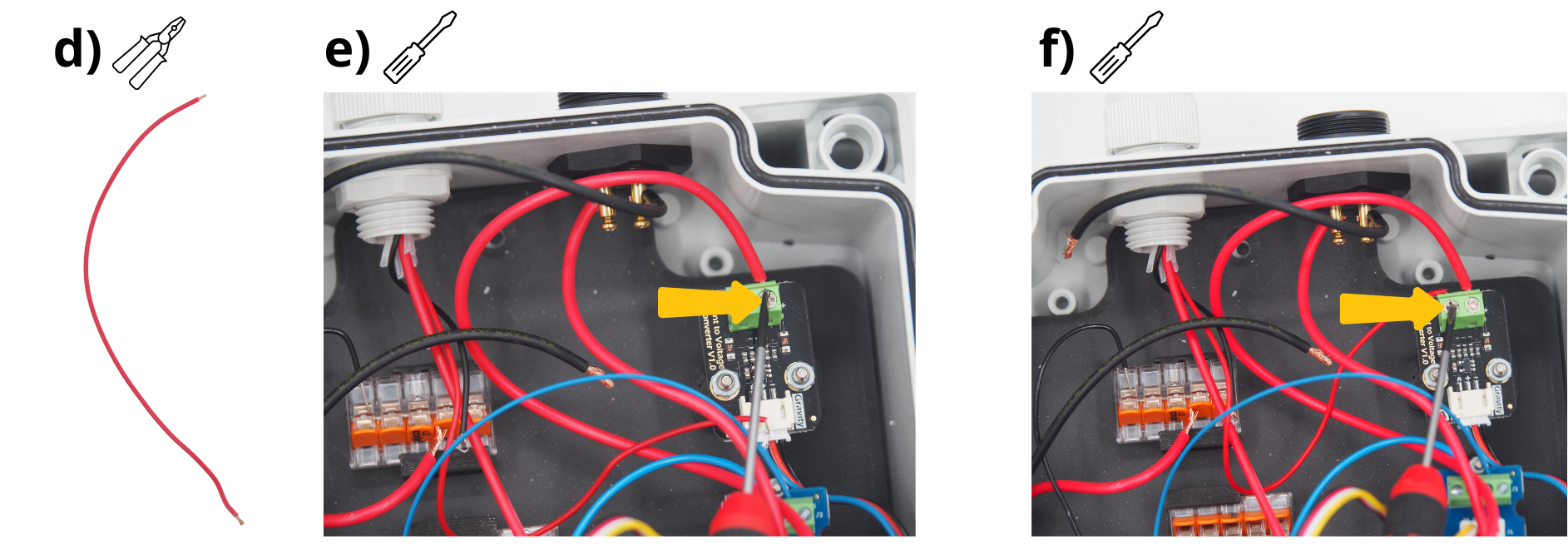

3. Raccordement du capteur de Pression#

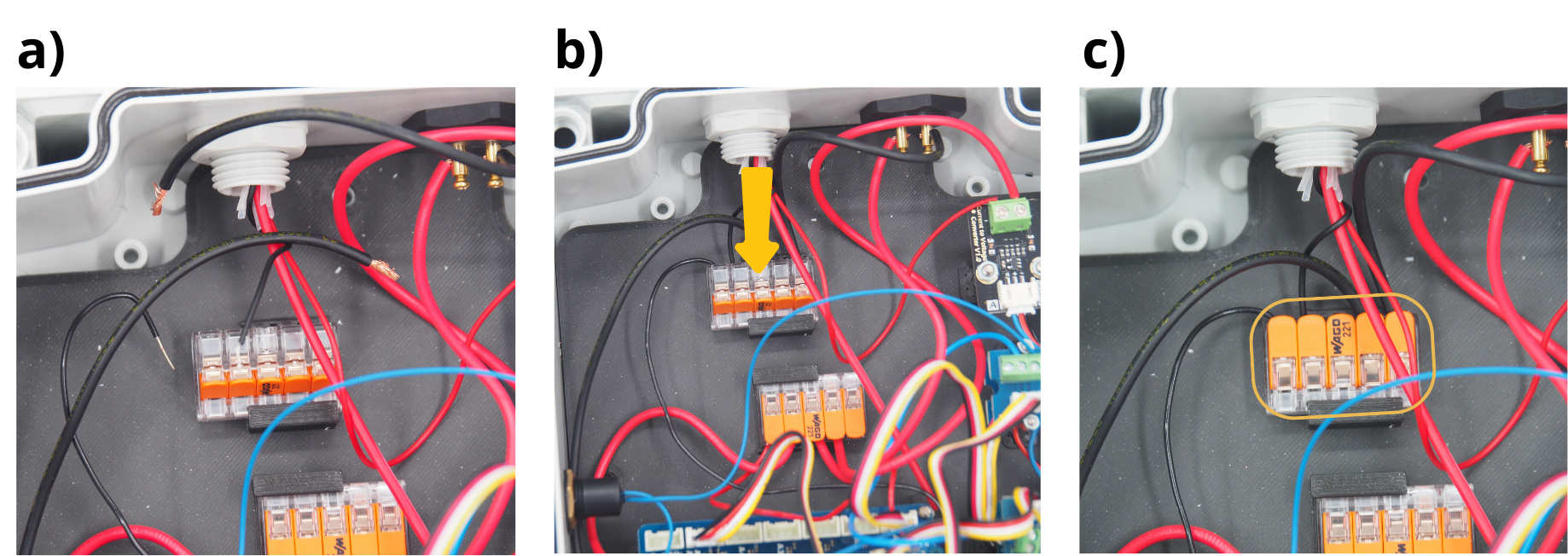

Glisser l’éxtrémité du câble noir du capteur dans une des entrée de la Borne de connexion WAGO placé sur le support GND.
Fermer cette entrée de la Borne de connexion WAGO.
Prendre le câble rouge du capteur et le glisser dans le bornier à vis - du Module Grove Current to Voltage, puis le visser.
Couper un câble rouge de 20 centimètres.
Le glisser dans le bornier à vis + du Module Grove Current to Voltage.
Glisser l’autre éxtrémité du câble rouge du capteur dans une des entrées de la Borne de connexion WAGO placé sur le support VIN.
Fermer cette entrée de la Borne de connexion WAGO.

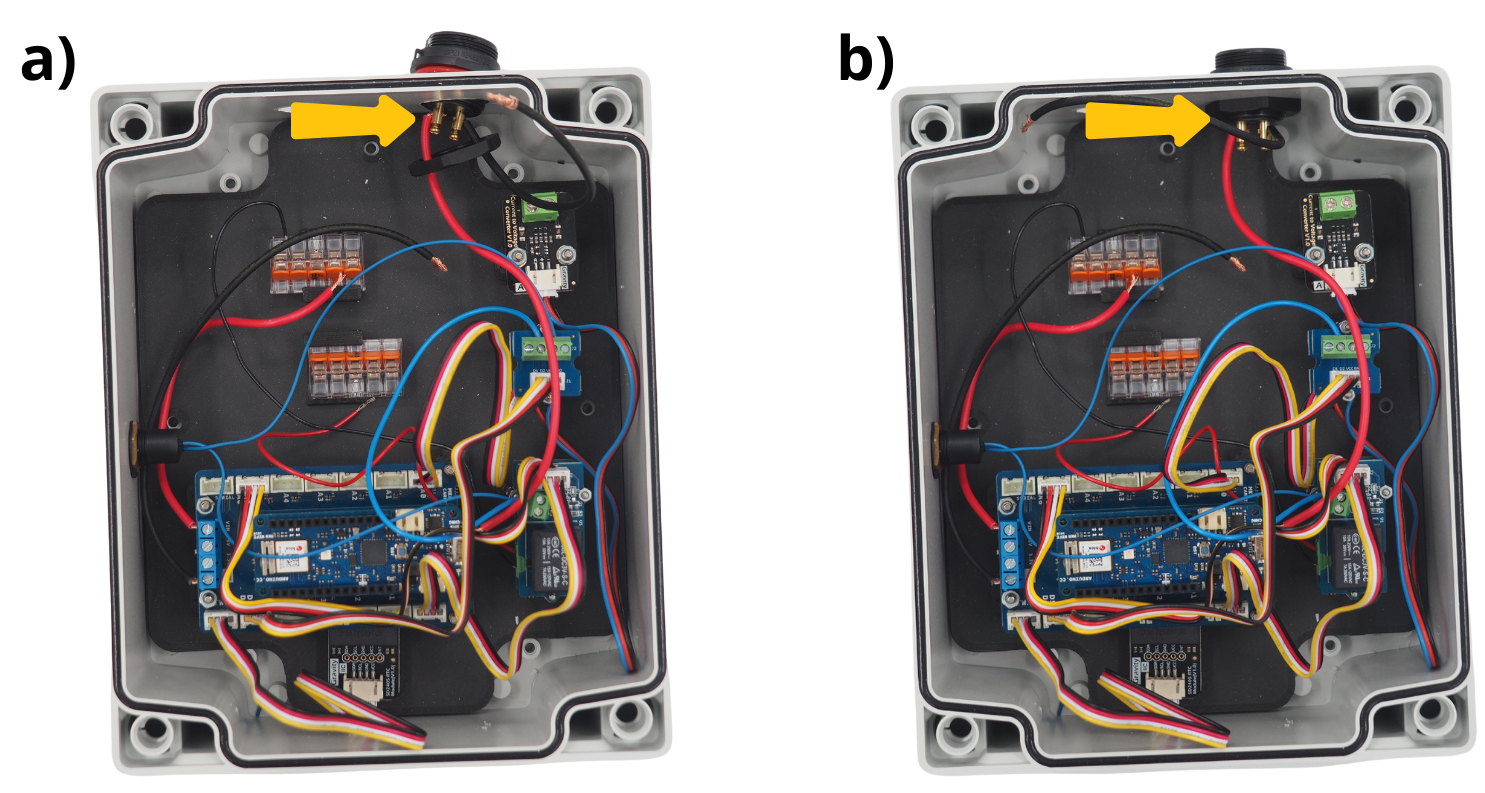

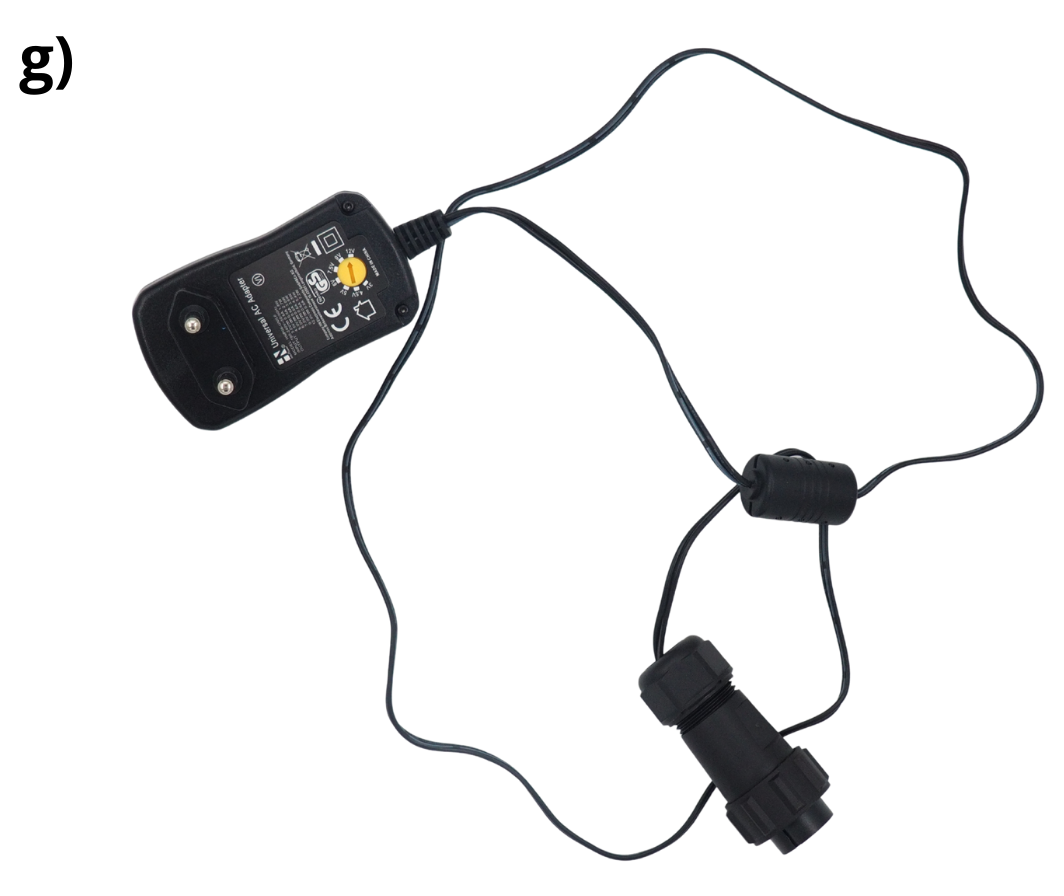

4. Mise en place du connecteur d’alimentation#
Insérer le connecteur d’alimentation dans le trou prévu à cet effet, puis le fixer avec l’écrou et le joint fourni avec.
Glisser l’éxtrémité du câble noir dans une des entrée de la Borne de connexion WAGO placé sur le support GND.
Fermer cette entrée de la Borne de connexion WAGO.
Prendre le câble rouge en provencance du connecteur d’alimentation (ici le câble est gris).
Glisser l’éxtrémité du câble rouge dans une des entrée de la Borne de connexion WAGO placé sur le support VIN.
Fermer cette entrée de la Borne de connexion WAGO.

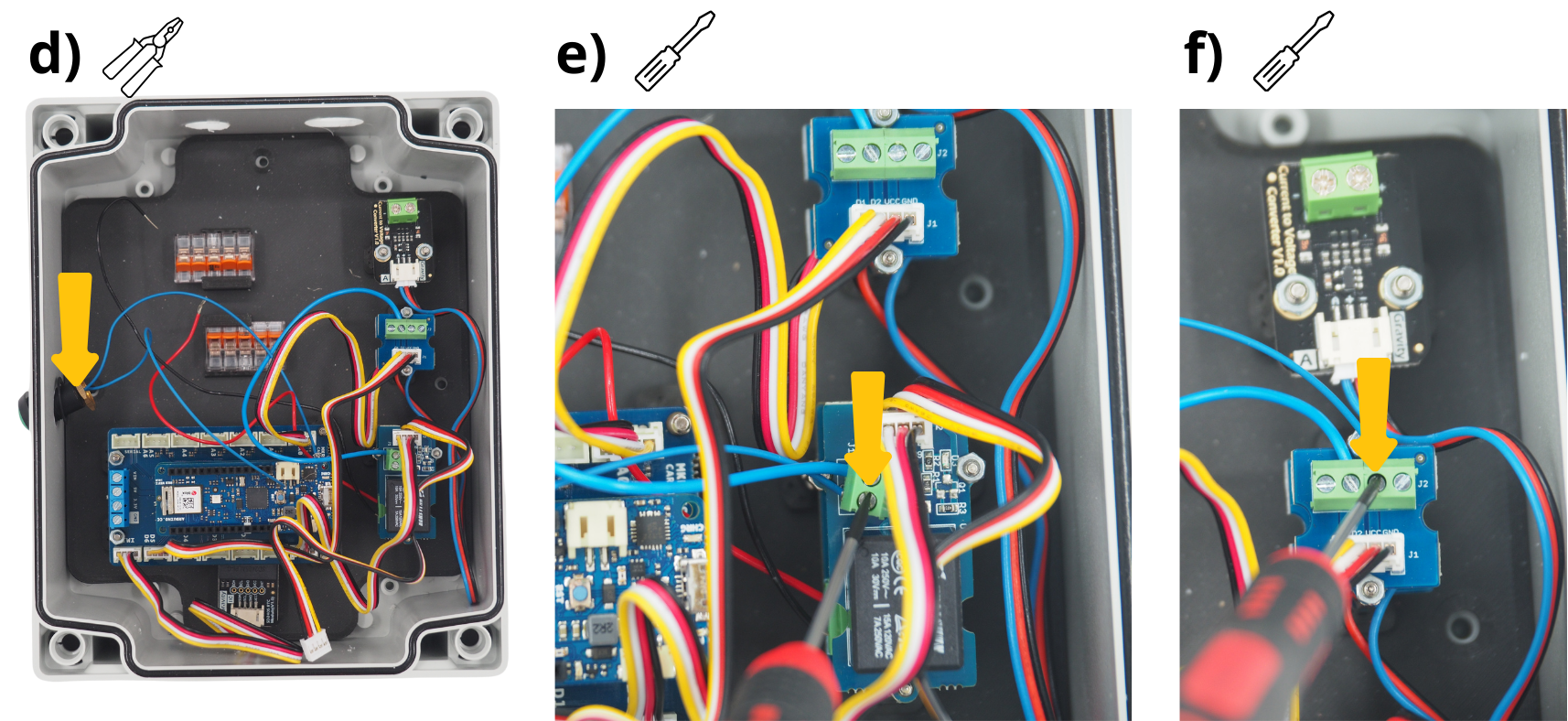

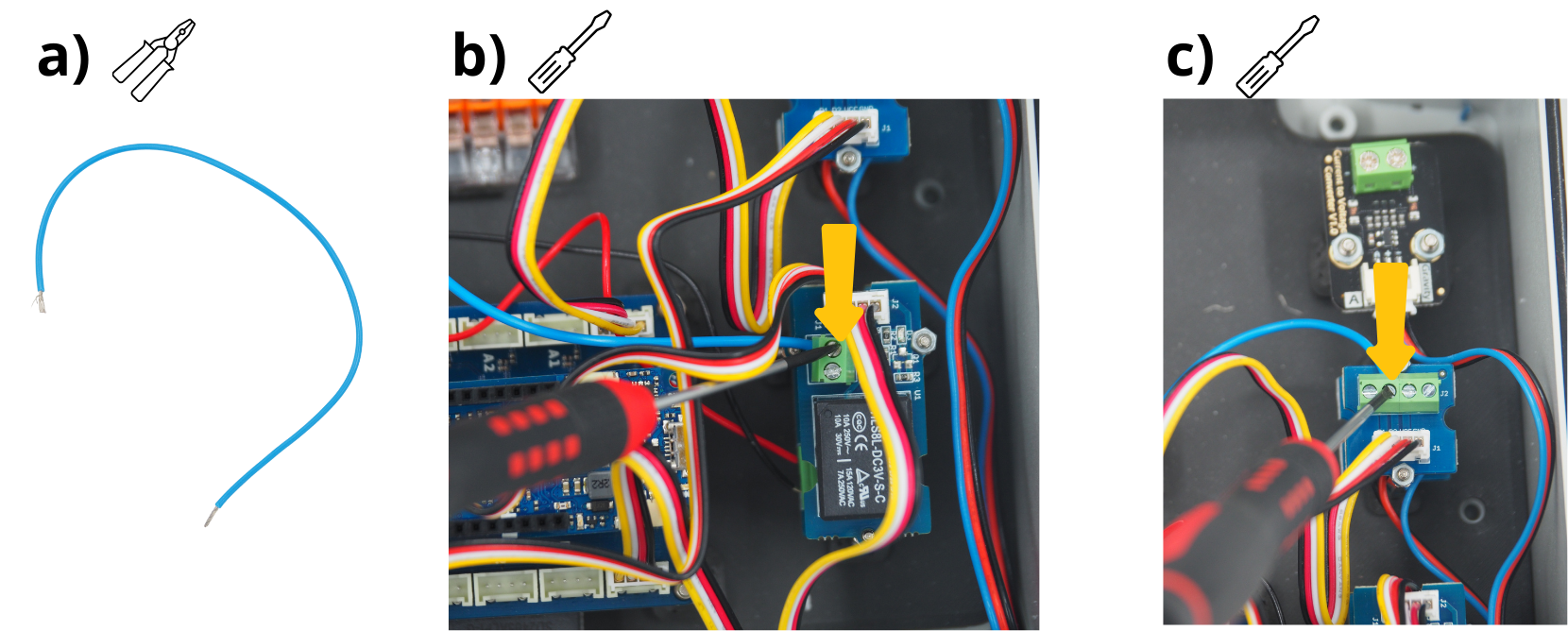

5. Mise en place du bouton poussoir#
Insérer le bouton poussoir dans le trou prévu à cet effet, puis le fixer avec l’écrou et le joint fourni avec.
Prendre un des cable du bouton poussoir et l’insérer dans le bornier à vis VCC du Module Grove Screw Terminal, puis le verrouiller le câble en vissant à l’aide d’un tournevis plat.
Prendre un des cable du bouton poussoir et l’insérer dans le bornier à vis D1 du Module Grove Screw Terminal, puis le verrouiller le câble en vissant à l’aide d’un tournevis plat.
Atención
Le joint du bouton poussoir doit-être placé à l’extérieur de la boîte.
9. Mise en service de la centrale débitmétrique#
Vous pouvez fermer le couvercle du boîtier. Après quelques verifications, votre centrale sera prête a être utilisée.
Etape 5 : Vérifications de montage#
1. Empilement des cartes Arduino#
Atención
Si les cartes ne sont pas bien alignées, elles pourraient être détruite à cause d’un court-circuit.
Vérifier que les cartes Arduino Arduino MKR Wifi 1010, Arduino MKR MEM Shield et Arduino MKR Connector Carrier sont bien empilées et alignées. Pour cela, vous pouvez regarder le connecteur noté GND, qui doit être bien aligné, comme l’image ci-contre.
2. Mise en place de la carte SD#
Atención
Si la carte µSD n’est pas bien enfoncé, les données ne seront pas enregistrées, et l’interface WiFi ne fonctionnera pas.
Vérifier que la carte µSD est enfoncé correctement dans la carte Arduino MKR MEM Shield.
3. Switch sur le Module Grove Voltage Divider#
Atención
Si le SWITCH n’est pas bien placé, la mesure de la batterie ne sera pas fonctionnelle.
Vérifier que le bouton «Switch» du Module Grove Voltage Divider est bien placé sur 10.
4. Mise en place du câble du Module Gravity RTC#
Atención
Si les fils du Câble Grove ne sont pas inversé, la RTC pourrait être détruite, et vos données ne seront alors pas horodatées.
Vérifier que vous avez bien inversé les fils du Câble Grove du Module Gravity RTC. Pour cela, utiliser un tournevis plat fin afin d’inverser le câble rouge et noir, ainsi que le câble blanc et jaune.
Ver también
Afin de mieux comprendre comment inverser ces câbles, voir la vidéo suivante : https://www.youtube.com/watch?v=0G7iIwfuaJ8
5. Raccordement de l’alimentation#
Atención
Si la polarité de votre alimentation n’est pas respecté, l’ensemble du système d’acquisition pourrait être détruite.
Vérifier que le câble rouge en provenance de votre connecteur panneau est bien connecté éléctriquement au câble Vin de votre alimentation 12 V. Pour cela, vous pouvez utiliser un voltmètre afin de faire un test de continuité.
Ver también
Afin de mieux comprendre comment inverser ces câbles, voir la vidéo suivante : https://www.youtube.com/watch?v=UNOaDS6mz7s&t=31s
