Datos técnicos#
Propiedades técnicas de los sensores |
Especificaciones |
Unidades |
Sensores |
Magnitud asociada |
Tensión de entrada (VCC) |
3.3 a 5.5 |
V |
SEN0169‑V2 Sensor |
pH |
Intervalo de medida |
0 a 14 |
unidad pH |
SEN0169‑V2 Sensor |
pH |
Temperatura de uso |
0 a 60 |
°C |
SEN0169‑V2 Sensor |
pH |
Resolución |
0.1 |
unidad pH |
SEN0169‑V2 Sensor |
pH |
Tiempo de respuesta |
< 1 |
min |
SEN0169‑V2 Sensor |
pH |
Vida útil de la sonda |
6 |
meses |
SEN0169‑V2 Sensor |
pH |
Longitud de cable |
5 |
m |
SEN0169‑V2 Sensor |
pH |
Tensión de entrada (VCC) |
3 à 5 |
V |
DFR0300 Sensor |
Conductividad |
Intervalo de medida |
0 a 20 |
mS/cm |
DFR0300 Sensor |
Conductividad |
Temperatura de uso |
0 a 40 |
°C |
DFR0300 Sensor |
Conductividad |
Vida útil de la sonda |
6 |
meses |
DFR0300 Sensor |
Conductividad |
Longitud de cable |
1 |
m |
DFR0300 Sensor |
Conductividad |
Tensión de entrada (VCC) |
5 |
V |
SEN0464 Sensor |
Potencial Redox |
Intervalo de medida |
-2000 a 2000 |
mV |
SEN0464 Sensor |
Potencial Redox |
Temperatura de uso |
5 a 70 |
°C |
SEN0464 Sensor |
Potencial Redox |
Precisión (a 25 °C) |
10 |
mV |
SEN0464 Sensor |
Potencial Redox |
Tensión de entrada (VCC) |
3.3 a 5 |
V |
SEN0237 Sensor |
Oxígeno Disuelto |
Intervalo de medida |
0 a 20 |
mg/L |
SEN0237 Sensor |
Oxígeno Disuelto |
Vida útil de la sonda |
12 |
meses |
SEN0237 Sensor |
Oxígeno Disuelto |
Vida útil de la membrana |
1-2 |
meses |
SEN0237 Sensor |
Oxígeno Disuelto |
Vida útil del hidróxido |
1 |
meses |
SEN0237 Sensor |
Oxígeno Disuelto |
Longitud de cable |
2 |
m |
SEN0237 Sensor |
Oxígeno Disuelto |
Matériel et outils nécessaires#
Afin d’assembler la Centrale Setier physico-chimique, le matériel nécessaire est le suivant :
Lista de material :
Componente |
Cantidad |
Coste unitario € |
Coste total € |
Fabricante |
Ref. fabricante |
Referencia web |
|---|---|---|---|---|---|---|
Arduino MKR Wifi 1010 |
1 |
33.61 |
33.61 |
Arduino |
782-ABX00023 |
https://www.mouser.fr/ProductDetail/Arduino/ABX00023?qs=%252BEew9%252B0nqrAwxv2YQYWyPw%3D%3D |
Arduino MEM Shield |
1 |
19.55 |
19.55 |
Arduino |
782-ASX00008 |
https://www.mouser.fr/ProductDetail/Arduino/ASX00008?qs=%252BEew9%252B0nqrB6JgKBlp7dtg%3D%3D |
Arduino MKR Connector Carrier |
1 |
19.4 |
19.4 |
Arduino |
782-ASX00007 |
https://www.mouser.fr/ProductDetail/Arduino/ASX00007?qs=%252BEew9%252B0nqrD3EEw%252BoCBXVA%3D%3D |
Grove RS 485 |
1 |
4.69 |
4.69 |
Seeed-Studio |
713-103020193 |
https://www.mouser.fr/ProductDetail/Seeed-Studio/103020193?qs=vLWxofP3U2x0rKlJJj8lVg%3D%3D |
Gravity RTC |
1 |
7.4 |
7.4 |
DFRobot |
426-DFR0469 |
https://www.mouser.fr/ProductDetail/DFRobot/DFR0469?qs=EU6FO9ffTwe22wh0PfInCA%3D%3D |
Divisor de tensión Grove |
1 |
5.55 |
5.55 |
Seeed-Studio |
104020000 |
https://fr.farnell.com/seeed-studio/104020000/voltage-divider-board-arduino/dp/4007781?ost=104020000 |
Cable de conversión de 4 pines Grove |
5 |
2.88 |
2.88 |
Seeed-Studio |
110990210 |
https://www.mouser.fr/ProductDetail/Seeed-Studio/110990210?qs=1%252B9yuXKSi8A2O44lPDM%252BLw%3D%3D |
Cable puente |
50 |
13.46 |
13.46 |
OSEPP‑Electronic |
LS-MMPJ-6 |
https://www.mouser.fr/ProductDetail/OSEPP-Electronics/LS-MMPJ-6?qs=wNBL%252BABd93OjwYkdMfv4tA%3D%3D |
Separador M3×2 cm |
8 |
1.08 |
8.64 |
Wurth‑Elektronik |
710-971200354 |
https://www.mouser.fr/ProductDetail/Wurth-Elektronik/971200354?qs=wr8lucFkNMXVQ0nS%2FAg5sw%3D%3D |
Tuerca M3 |
20 |
8.18 |
8.18 |
Wurth‑Elektronik |
560-293 |
|
Tornillo M3×8 mm |
8 |
4.28 |
4.28 |
RS‑PRO |
908‑7661 |
|
Separador M2×2 cm |
10 |
0.808 |
8.08 |
Wurth‑Elektronik |
710-971200244 |
https://wwwouser.fr/ProductDetail/Wurth-Elektronik/971200244?qs=wr8lucFkNMW86Ww6MhRnZQ%3D%3D |
Tuerca M2 |
20 |
7.41 |
7.41 |
Wurth‑Elektronik |
560-271 |
|
Tornillo M2×8 mm |
5 |
4.48 |
4.48 |
RS‑PRO |
908‑7637 |
|
Caja de policarbonato 344×289×117 mm IP65 |
1 |
93.68 |
93.68 |
RS‑PRO |
197-2020 |
https://fr.rs-online.com/web/p/boitiers-pour-usage-general/1972020?gb=a |
Botón pulsador |
1 |
8.5 |
8.5 |
ITW Switches |
265-0635 |
|
Terminal de tornillo Grove |
2 |
1.9 |
3.8 |
Seeed-Studio |
713-103020007 |
https://www.mouser.fr/ProductDetail/Seeed-Studio/103020007?qs=1%252B9yuXKSi8B56dS97ffOlA%3D%3D |
Sensor de pH SEN0169‑V2 |
1 |
55.81 |
55.81 |
DF‑ROBOT |
426-SEN0169-V2 |
https://www.mouser.fr/ProductDetail/DFRobot/SEN0169-V2?qs=yqaQSyyJnNi6FEZd1levOw%3D%3D |
Sensor ORP SEN0464 |
1 |
110.94 |
110.94 |
DF‑ROBOT |
426-SEN0464 |
https://www.mouser.fr/ProductDetail/DFRobot/SEN0464?qs=Rp5uXu7WBW%252BKn9v3EChM%2Fw%3D%3D |
Sensor O₂ Modbus RS485 |
1 |
289.19 |
289.19 |
Seeed-Studio |
314990633 |
|
DR-ECK1.0 conductivity Sensor |
1 |
168.19 |
168.19 |
DRAGINO |
DR‑ECK1.0 |
|
Resistencia de 4,7 kΩ |
1 |
1.27 |
1.27 |
RS‑PRO |
707-7727 |
https://fr.rs-online.com/web/p/resistances-traversantes/7077726?gb=a |

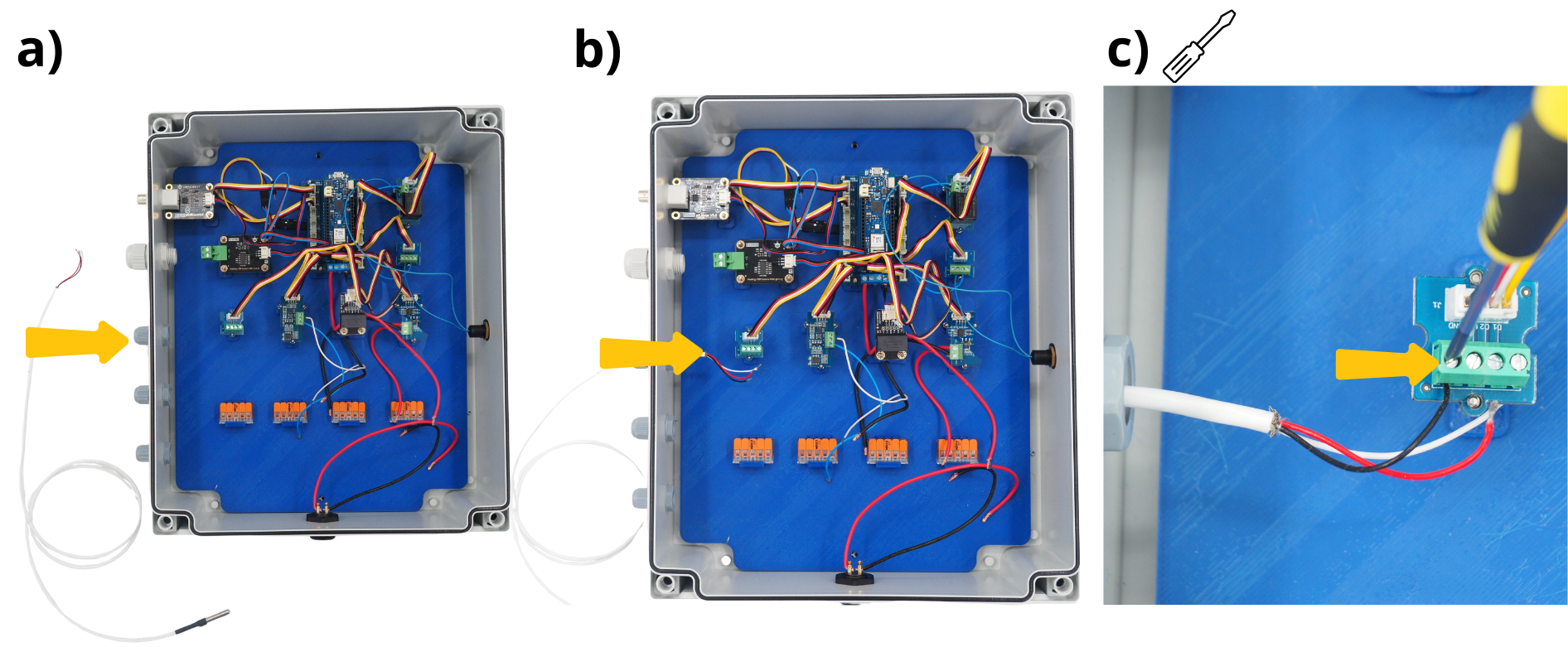

Sensor de temperatura |
1 |
20.61 |
20.61 |
RS‑PRO |
124-1081 |
|
Conector hembra de panel IP68 21 mm 2 contactos |
1 |
19.3 |
19.3 |
RS‑PRO |
124-6674 |
https://fr.rs-online.com/web/p/connecteurs-circulaires-industriels/1246674?gb=a |
Conector macho de cable IP68 21 mm 2 contactos |
1 |
21.89 |
21.89 |
RS‑PRO |
124-6683 |
|
Adaptador AC/DC 3 V |
1 |
12.75 |
12.75 |
RS‑PRO |
206-4908 |
|
WAGO 221 con 5 palancas |
4 |
9.57 |
9.57 |
WAGO |
221-415 |
|
panel de PVC |
1 |
1 |
Impresión 3D |
|||
Glandia de cable |
5 |
15.1 |
15.1 |
RS‑PRO |
822-9653 |
|
Tarjeta micro SD 16 Go |
1 |
12.09 |
12.09 |
SanDisk |
467-SDSDQAB-016G |
https://www.mouser.fr/ProductDetail/SanDisk/SDSDQAB-016G?qs=EgF7oUuTQmp8cNxoHCNycQ%3D%3D |
Conector USB µUSB |
1 |
2.19 |
2.19 |
Qualtek |
562-3025033-01 |
https://www.mouser.fr/ProductDetail/Qualtek/3025033-01?qs=1mbolxNpo8c5JqM9YiGl1Q%3D%3D |
Pressure compensation |
1 |
18.50 |
18.5 |
Schneider Electric |
177-8973 |

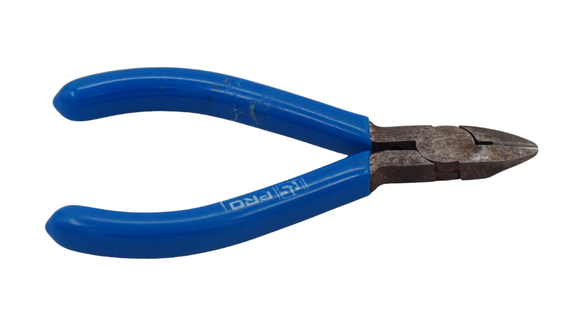

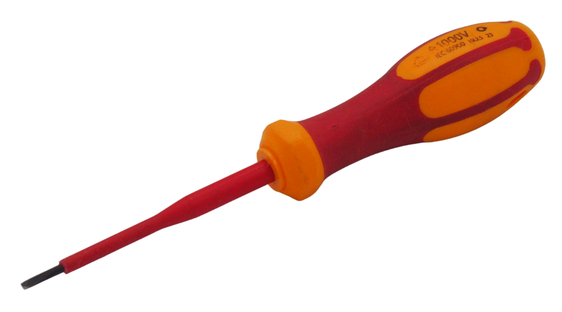

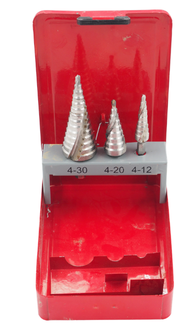

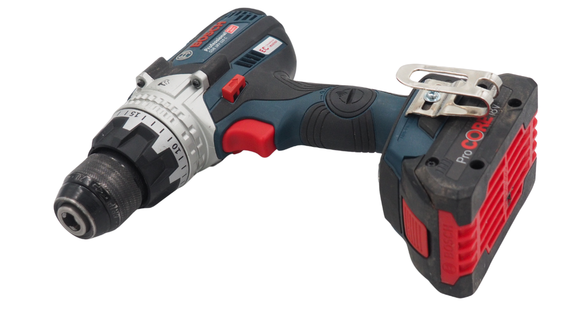

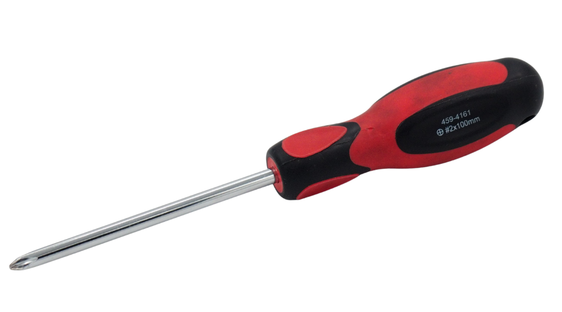

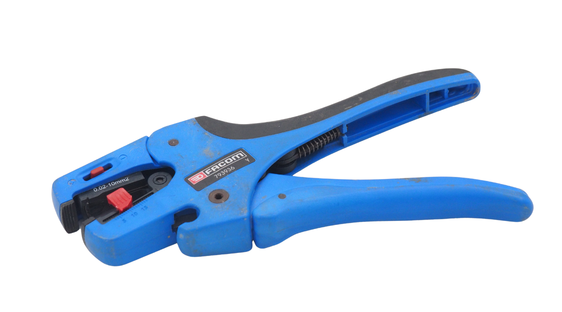

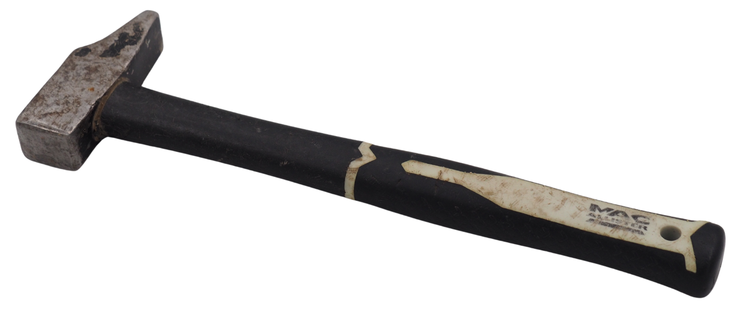

Il vous sera également utile d’avoir ces différents outils :
|
|
Paso 1 : Montaje de la parte electrónica#
La première partie consiste à assembler les différentes cartes électroniques composant la Centrale Setier, pour obtenir le câblage suivant le schéma ci-dessous.

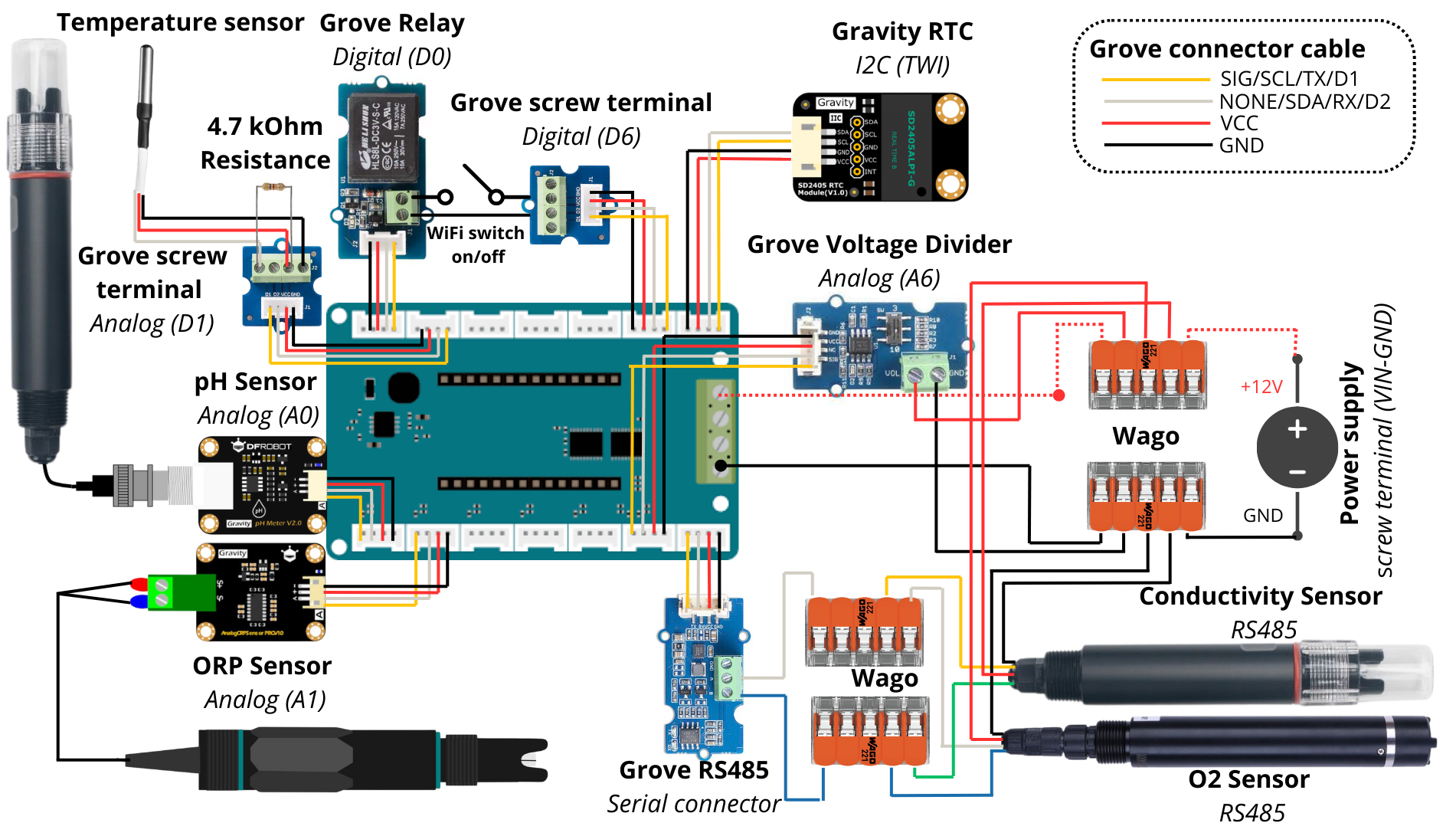

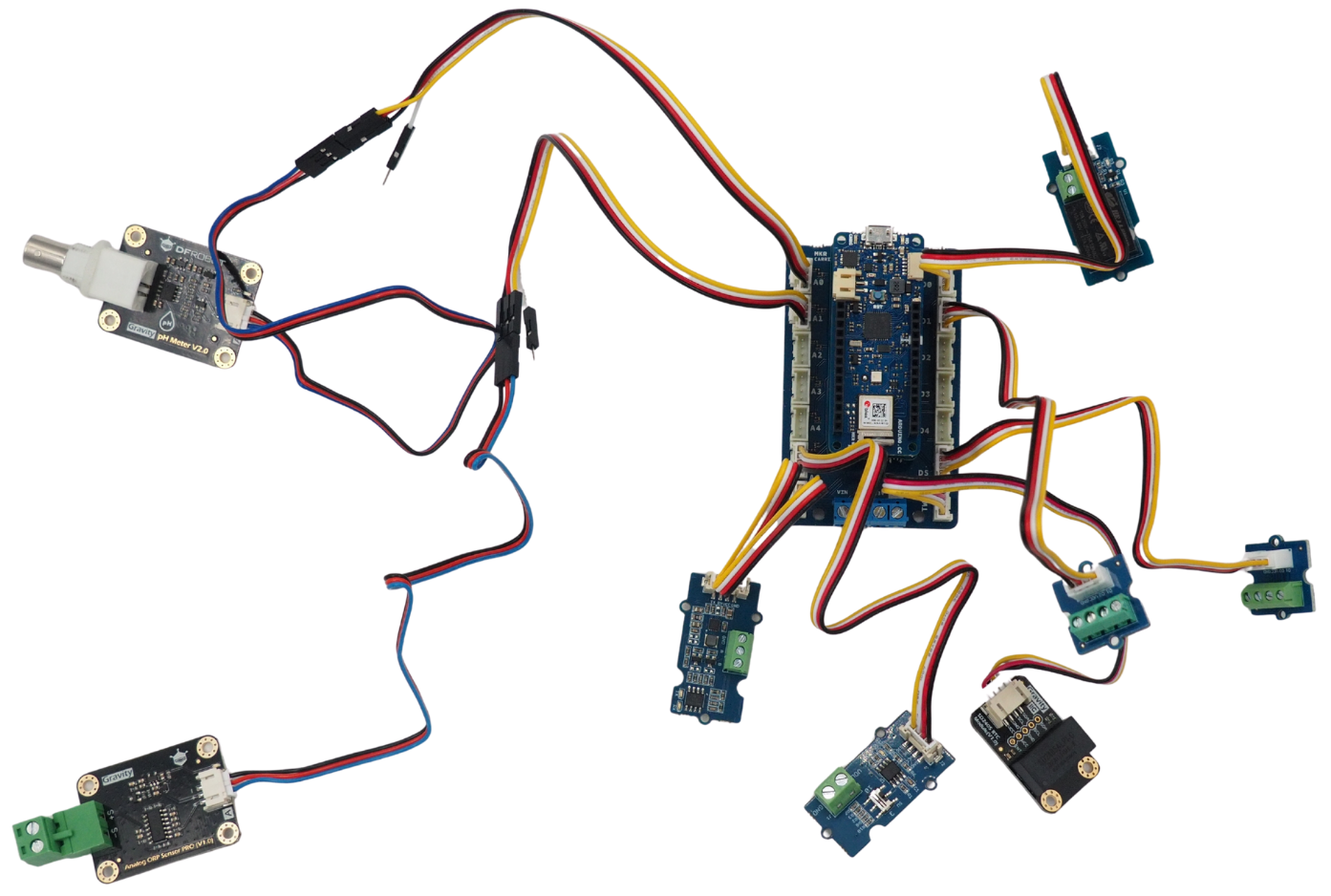

Schéma électronique#
1. Montaje de las tarjetas Arduino MKR#
Estas tarjetas controlan los diferentes elementos conectados al datalogger (sensor, botón…) y registran los datos asociados (medida, fecha…).
Insérer la carte Arduino MKR MEM Shield sur la carte Arduino MKR Connector Carrier, puis insérer la carte Arduino MKR Wifi 1010 sur la carte Arduino MKR MEM Shield.
El resultado obtenido es el siguiente.
Atención

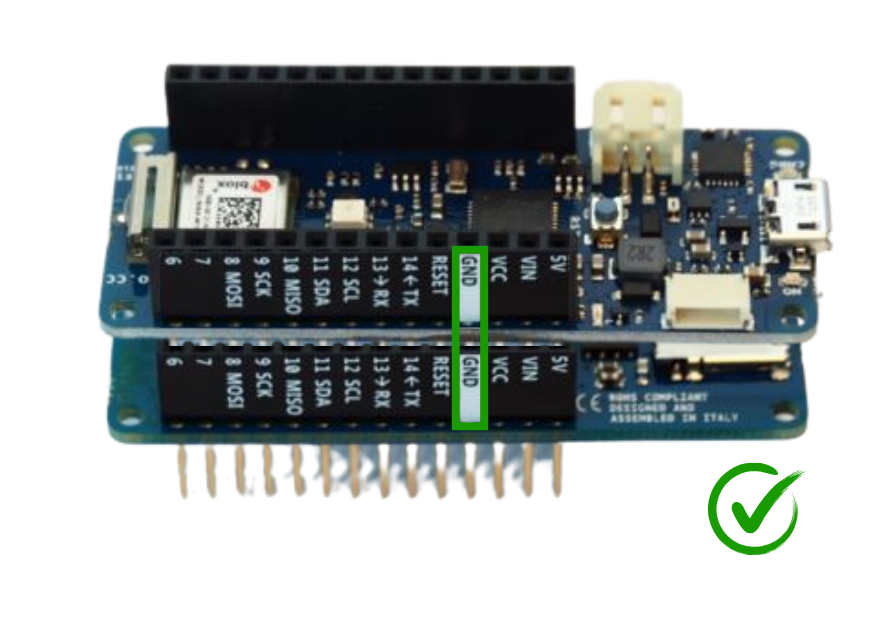

Les trois cartes electroniques doivent être empilés dans le bon sens (Pin GND sur Pin GND par exemple).

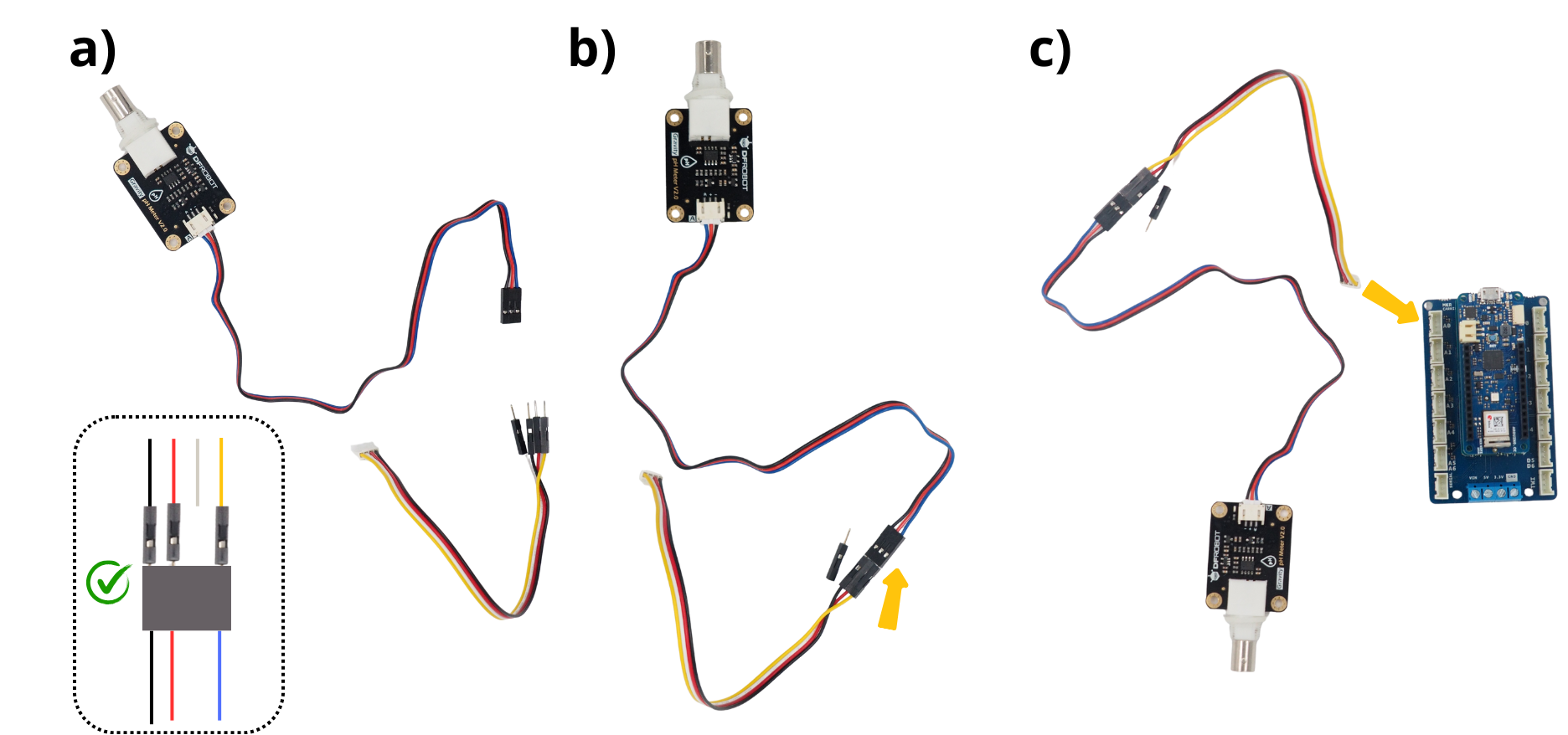

2. Conexión de la placa de adquisición del sensor pH#
Cette carte d’acquisition gère la mesure du capteur pH, qui sera branché ultérieurement sur la prise BNC.
Prendre la carte d’acquisition du capteur pH et un Câble Picot Grove.
Brancher les câbles du Câble Picot Grove sur la carte d’acquisition comme suit : câble rouge sur câble rouge, câble noir sur câble noir et câble jaune sur câble bleu. Le câble blanc reste nu, le protéger avec du scotch.
Brancher l’autre extrémité du Câble Picot Grove sur le port «A0» de la carte Arduino MKR Connector Carrier.

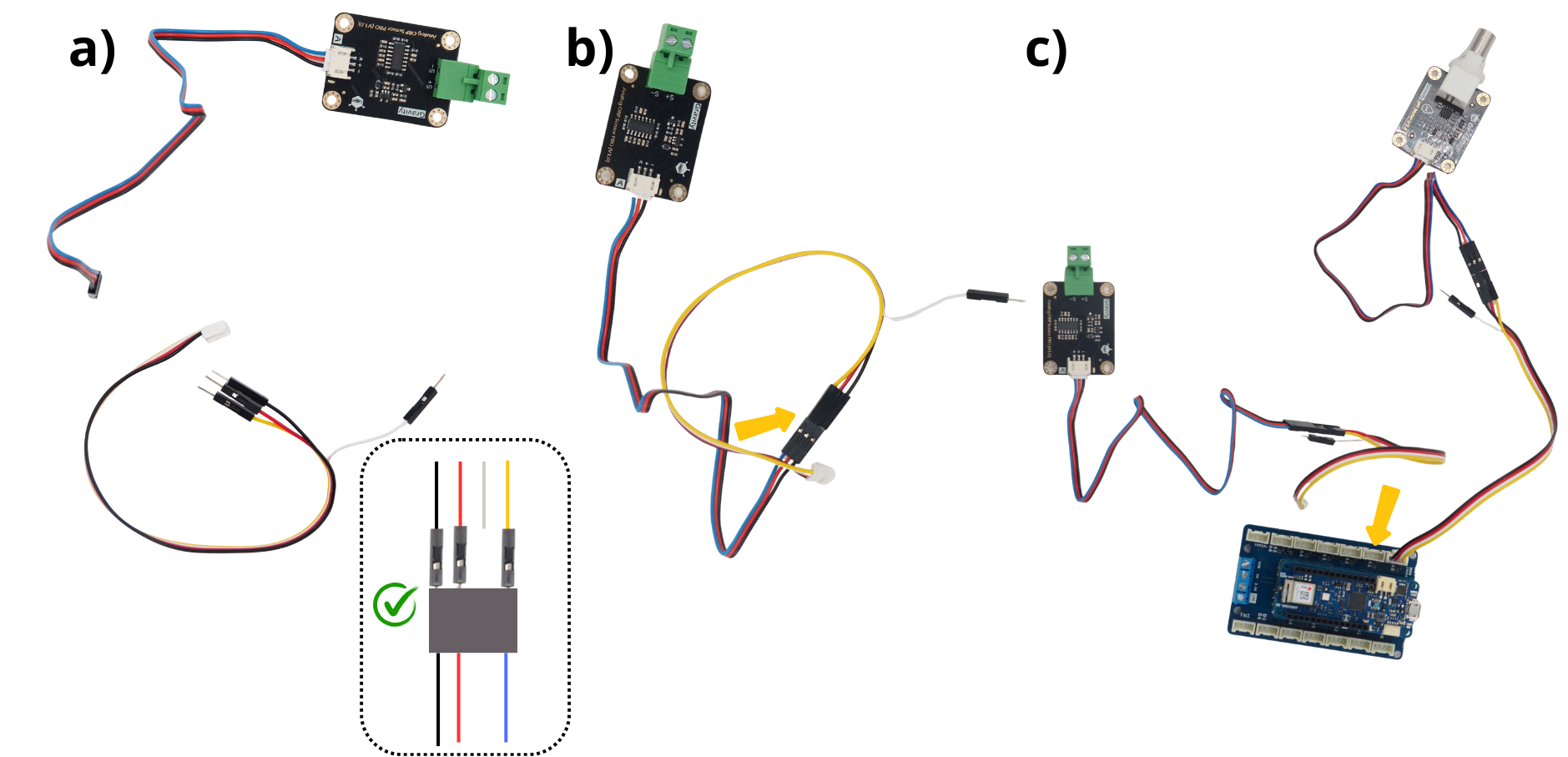

3. Conexión de la placa de adquisición del sensor Redox (ORP)#
Cette carte d’acquisition gère la mesure du capteur ORP, qui sera branché ultérieurement sur le Bornier à vis.
Prendre la carte d’acquisition du capteur ORP et un Câble Picot Grove.
Brancher les câbles du Câble Picot Grove sur la carte d’acquisition comme suit : câble rouge sur câble rouge, câble noir sur câble noir et câble jaune sur câble bleu. Le câble blanc reste nu.
Brancher l’autre extrémité du Câble Picot Grove sur le port «A1» de la carte Arduino MKR Connector Carrier.

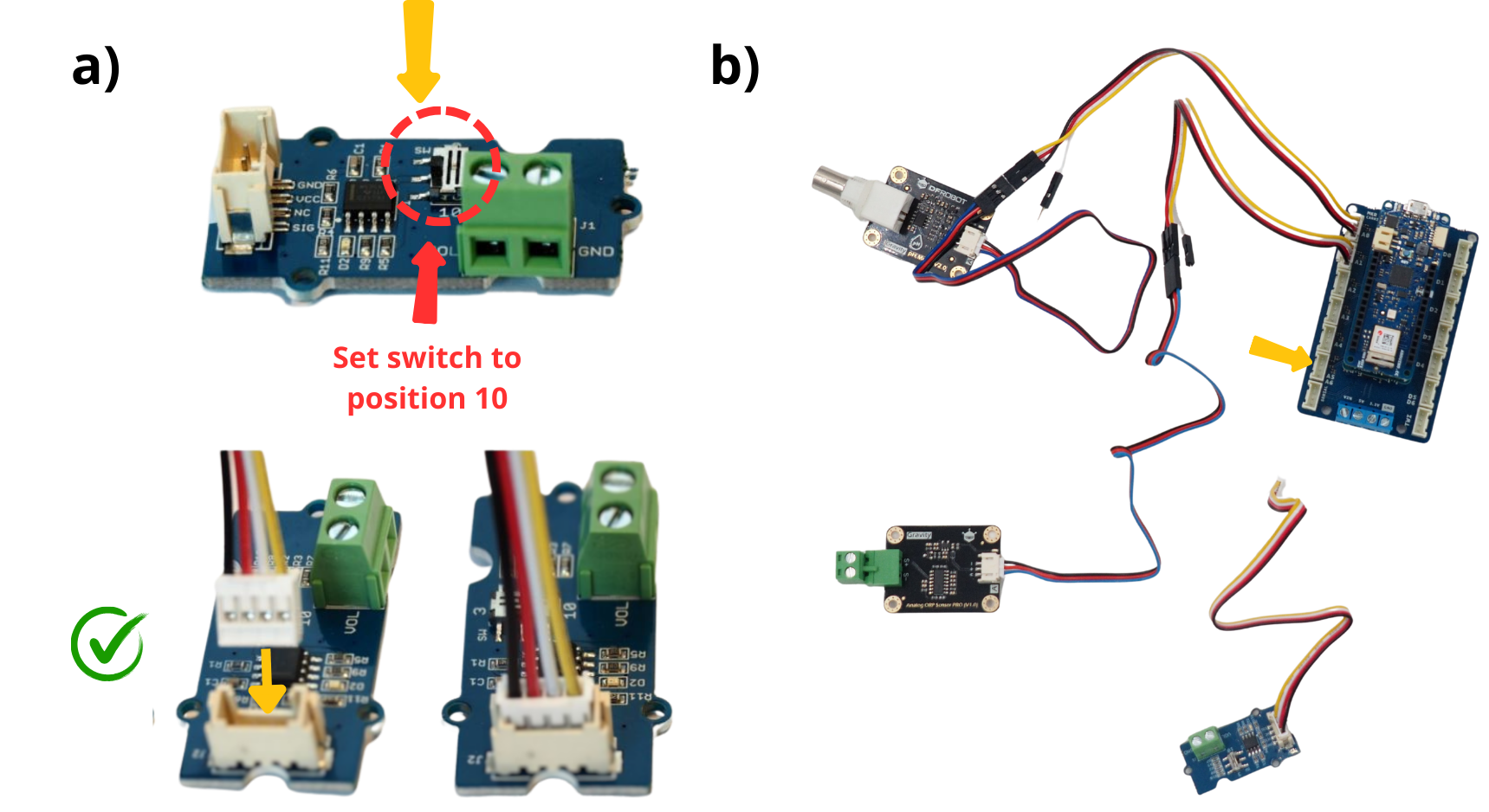

4. Branchement du Module Grove Voltage Divider#
Este módulo mide la tensión de la batería del sistema. Como el sistema está alimentado a 12 V, es necesario cambiar la posición del interruptor.
Prendre la carte Module Grove Voltage Divider et brancher le câble Connecteur Grove fourni avec. Changer la position du Switch pour le passer sur 10.
Brancher l’autre extrémité du câble Module Grove Voltage Divider dans le port «A5-A6» de la carte Arduino MKR Connector Carrier.

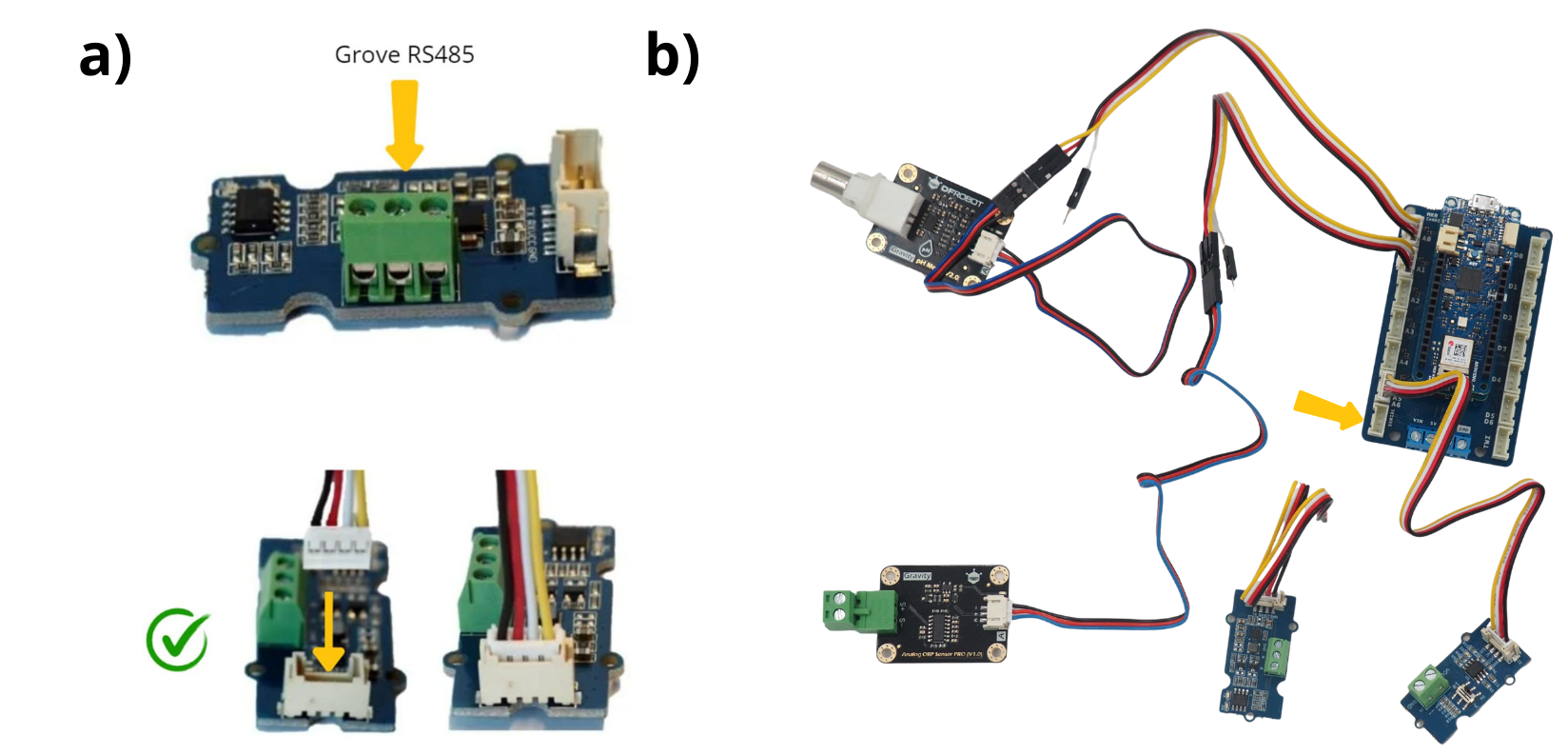

5. Branchement du Module Grove RS485#
Ce module permet de connecter un dispositif de mesures utlisant le Protocole de communication RS485.
Prendre la carte Module Grove RS485 et brancher le câble Connecteur Grove fourni avec.
Brancher l’autre côté du câble de la carte Module Grove RS485 vers le port «SERIAL» de la carte Arduino MKR Connector Carrier.

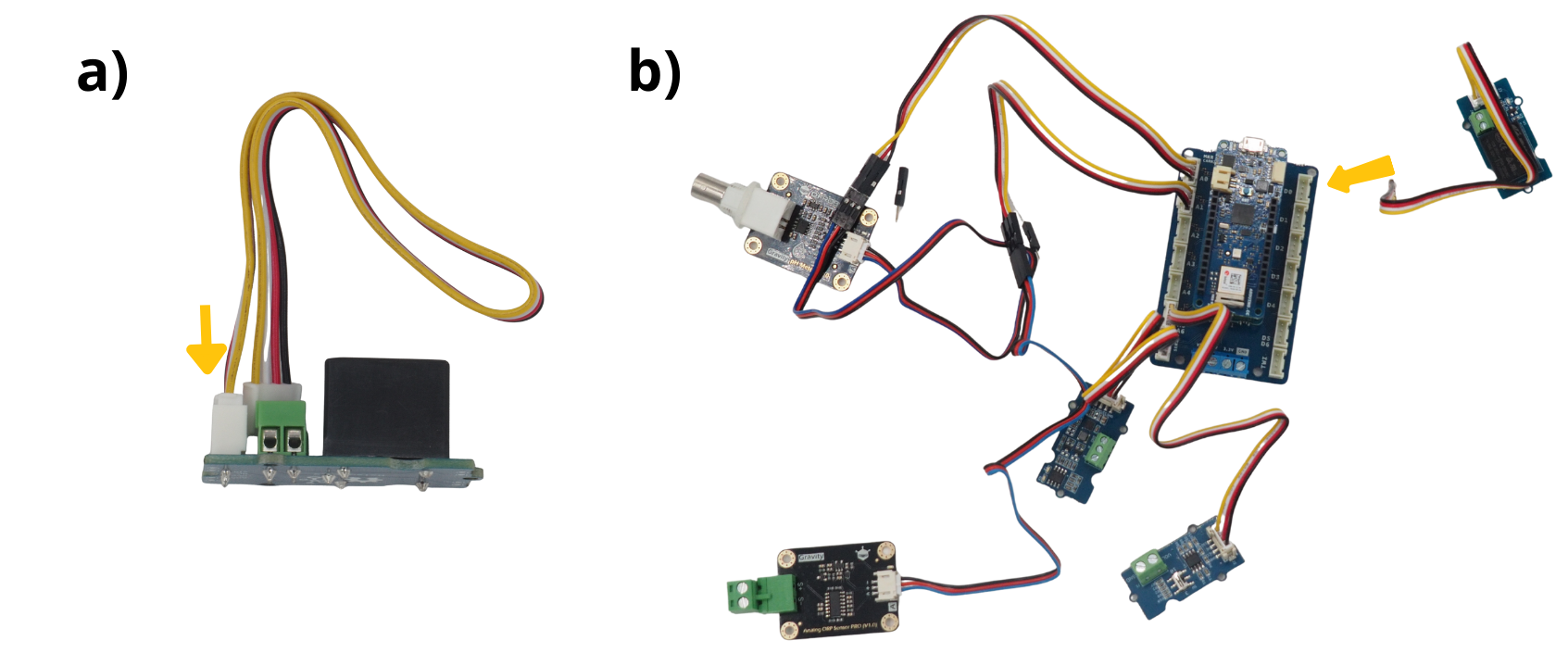

6. Branchement du Module Grove Relay#
Le module Module Grove Relay permet de piloter l’alimentation électrique d’un composant, comme un interrupteur. Il sert ici à piloter le bouton poussoir.
Prendre le Module Grove Relay et brancher le câble Connecteur Grove fourni avec.
Brancher le module Module Grove Relay sur le port «D0» de la carte Arduino MKR Connector Carrier.

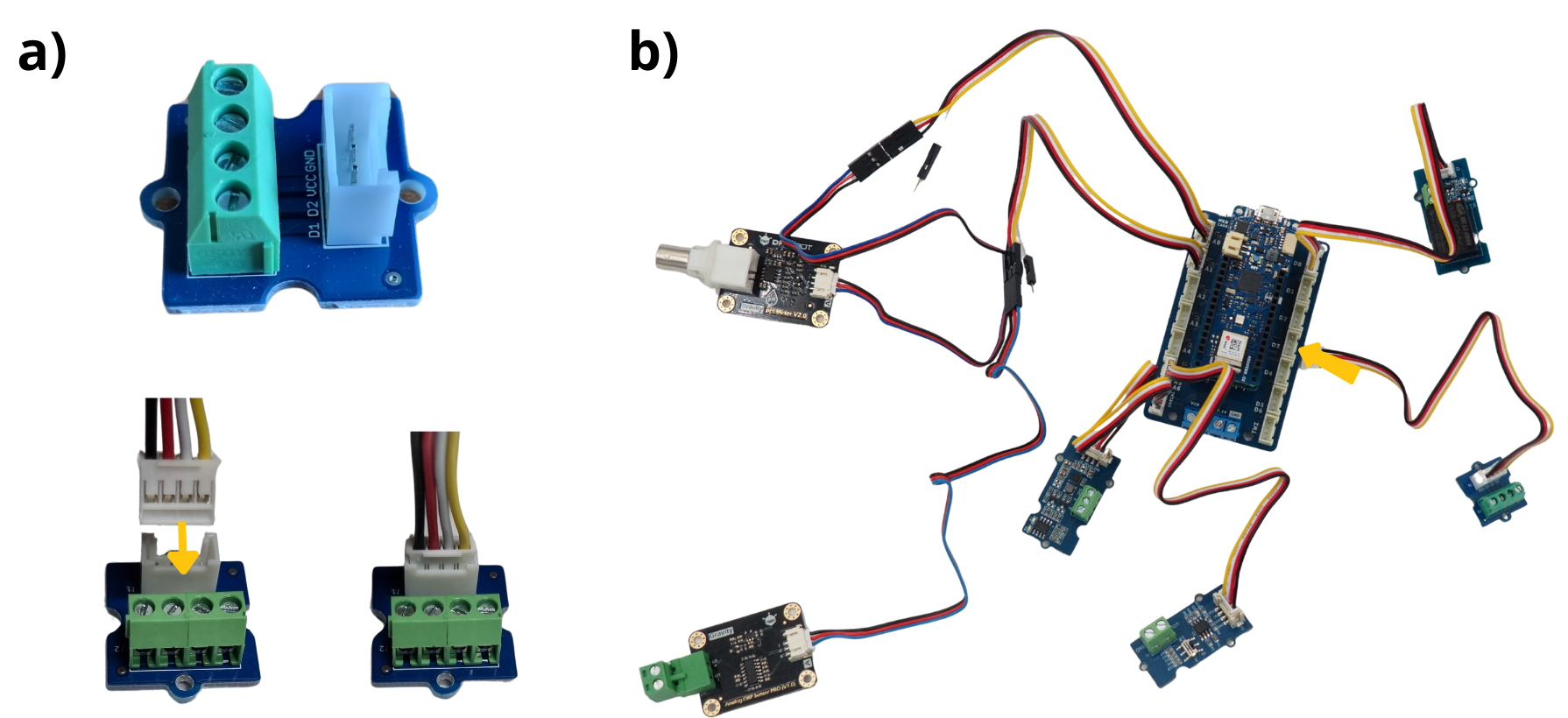

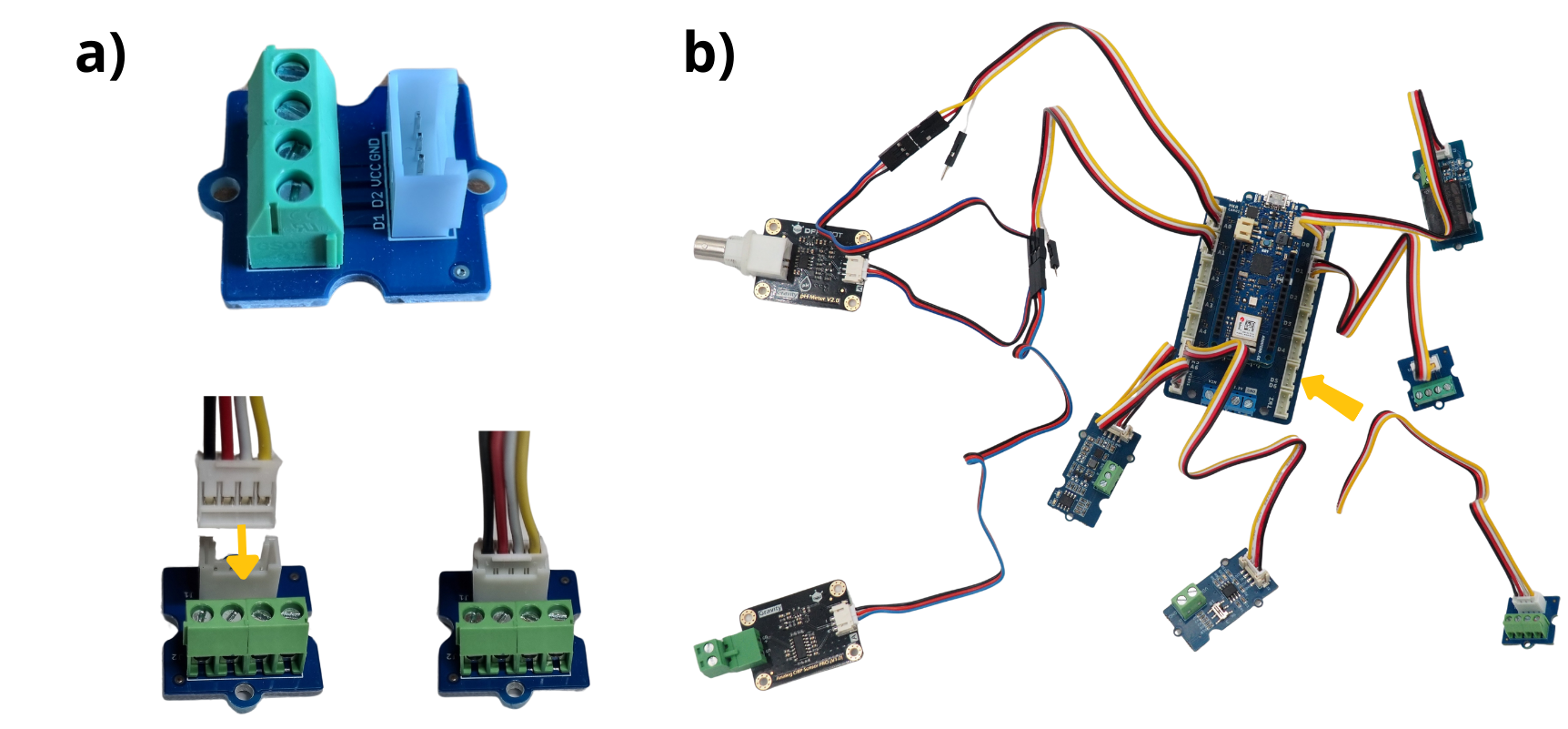

7. Branchement du premier Module Grove Screw Terminal#
Le Module Grove Screw Terminal permet d’interfacer à l’aide de câble différents éléments qui seront ensuite gérés par le microcontroleur. Ici, il permet d’interfacer le capteur de température.
Prendre le Module Grove Screw Terminal et brancher son câble dessus.
Brancher le Module Grove Screw Terminal sur le port «D1» de la carte Arduino MKR Connector Carrier.
8. Branchement du second Module Grove Screw Terminal#
Le Module Grove Screw Terminal permet d’interfacer à l’aide de câble différents éléments qui seront ensuite gérés par le microcontroleur. Ici, il permet d’interfacer le bouton poussoir.
Prendre le Module Grove Screw Terminal et brancher son câble dessus.
Brancher le Module Grove Screw Terminal sur le port «D5-D6» de la carte Arduino MKR Connector Carrier.

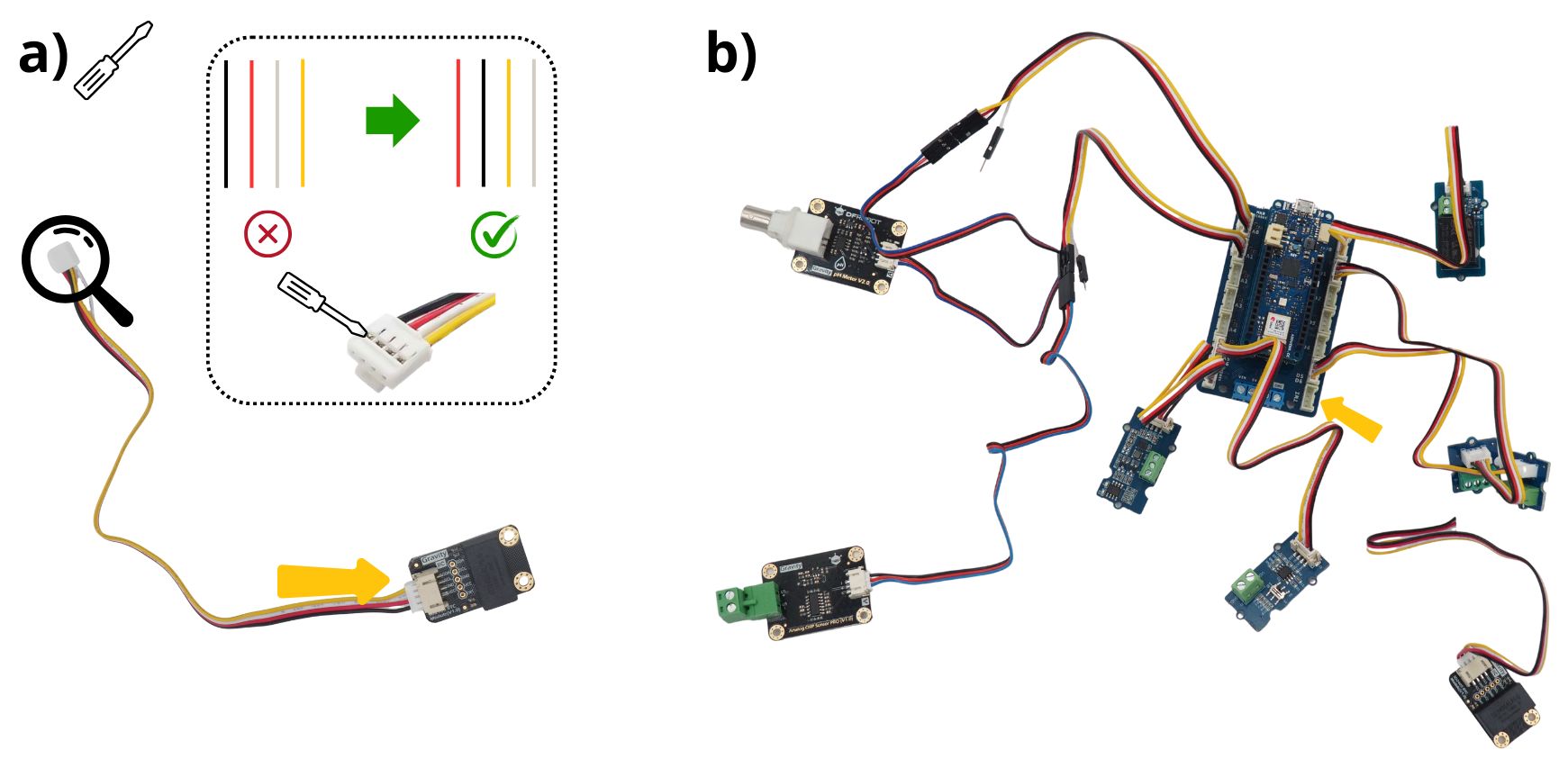

9. Branchement du Module Gravity RTC#
Le module Module Gravity RTC gère la temporalité des données enregistrées (RTC = Real Time Clock).
Prendre le Module Gravity RTC et un câble Connecteur Grove. Le brancher sur le Module Gravity RTC. Sur l’autre extremité du câble, utilisé un tournevis plat fin afin d’inverser le câble rouge et noir, ainsi que le câble blanc et jaune. Les autres éléments compris dans la boîte du Module Gravity RTC sont inutiles.
Ver también
Afin de mieux comprendre comment inverser ces câbles, voir la vidéo suivante : https://www.youtube.com/watch?v=0G7iIwfuaJ8
Brancher l’autre coté du câble de le Module Gravity RTC vers le port «TWI» de la carte Arduino MKR Connector Carrier.
El ensamblaje de las distintas tarjetas electrónicas ha finalizado.
Etape 2 : Assemblage de la partie mécanique#

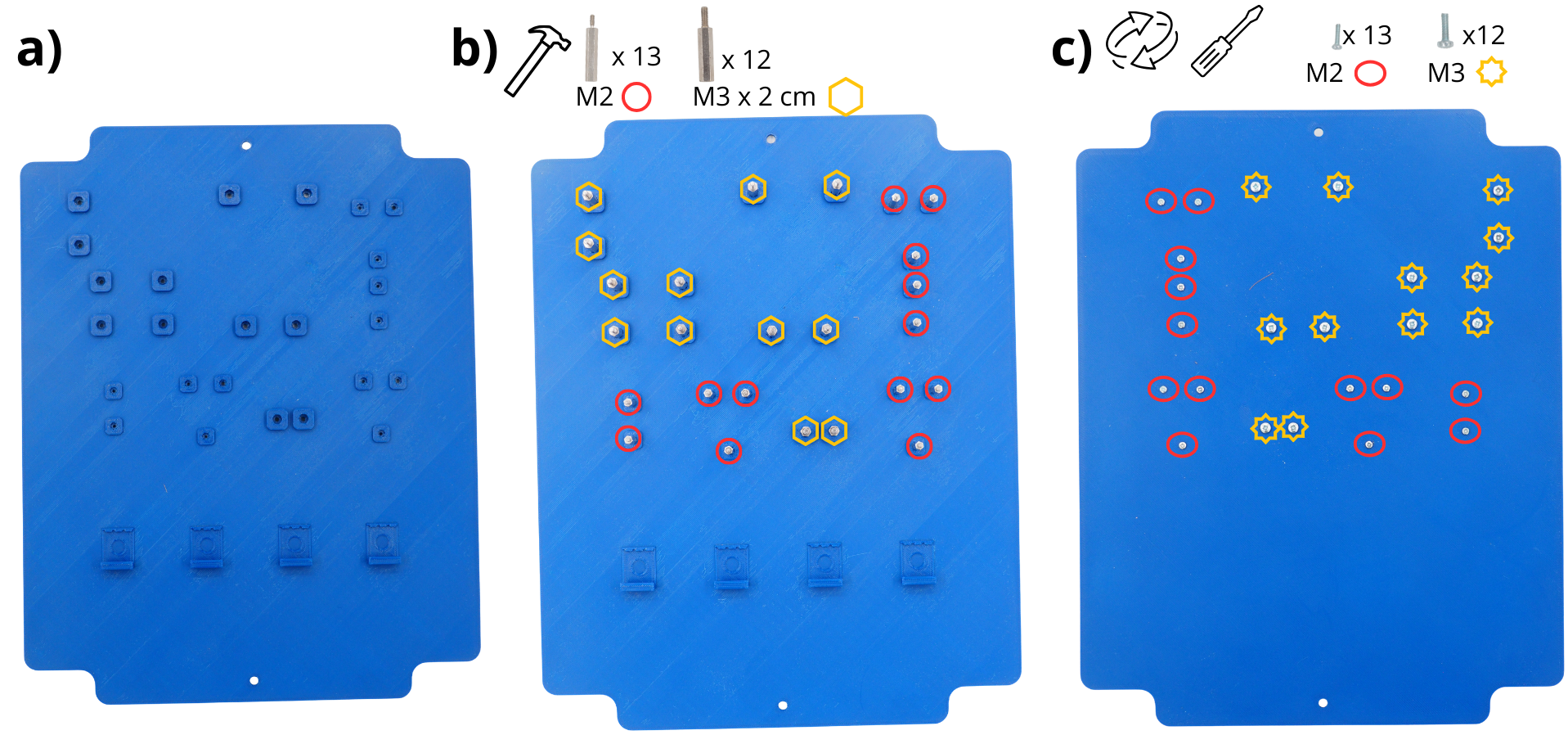

1. Preparación del soporte PVC o madera#
A continuación se describe el uso de una placa impresa. Si no dispone de una impresora 3D, puede acudir a un FabLab cercano.
Tomar la placa.
Insérer les Entretoise M2 de 1.5 cm et Entretoise M3 de 2 cm dans les trous prévus à cet effet. Elles peuvent être insérées dans les deux sens, au choix. Vous pouvez utiliser un marteau pour les enfoncer plus profondément.
Retourner la plaque, et insérer les vis M2 et les vis M3 dans les trous prévus à cet effet afin de fixer les Entretoise.

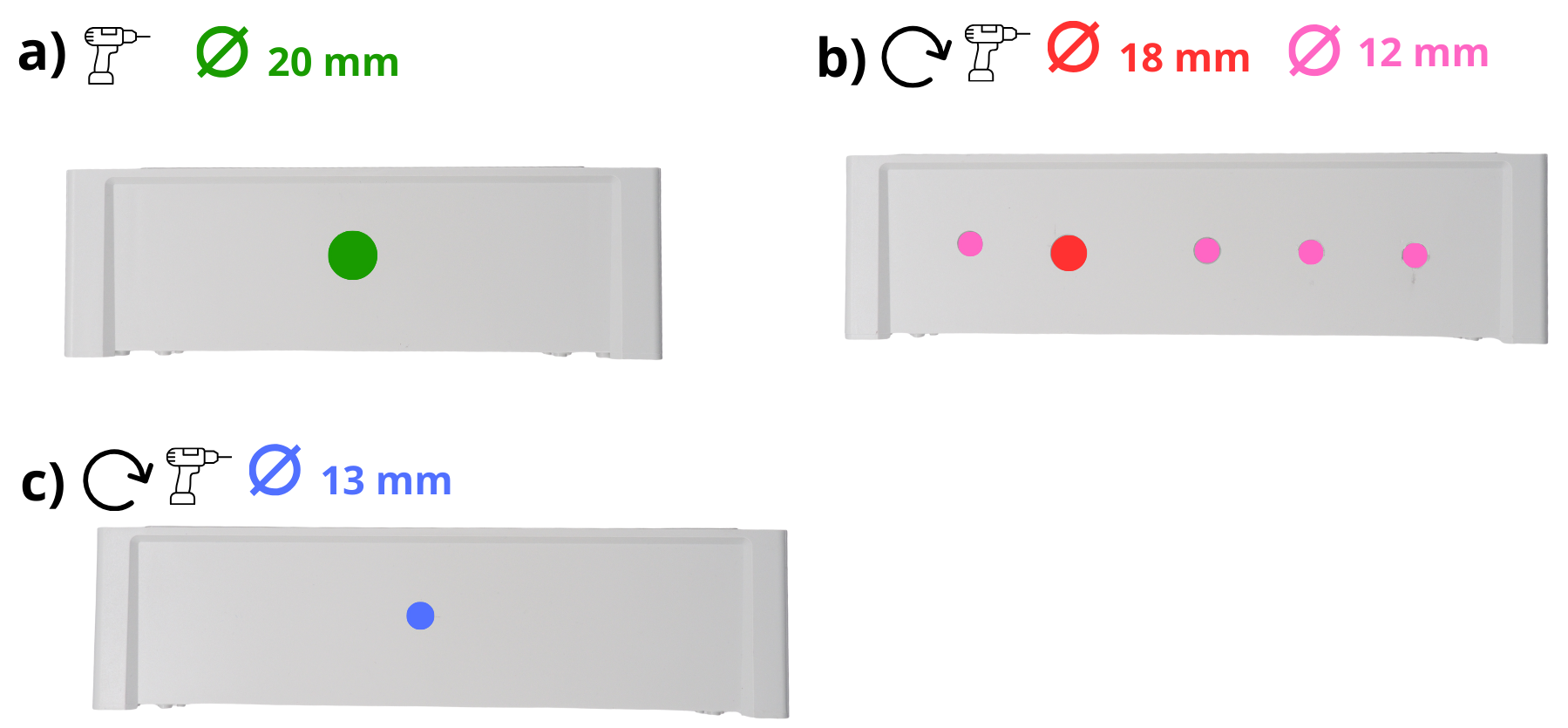

Tomar la caja y perforar un agujero de 20 mm de diámetro en el lado más corto (ver indicación abajo).
Rotar la caja 90 grados para situarse en uno de los lados más largos y perforar un agujero de 12 mm, luego uno de 18 mm, y finalmente tres de 12 mm (ver indicación abajo).
Rotar la caja 180 grados para posicionarse en el otro lado largo y perforar un agujero de 13 mm (ver indicación abajo).

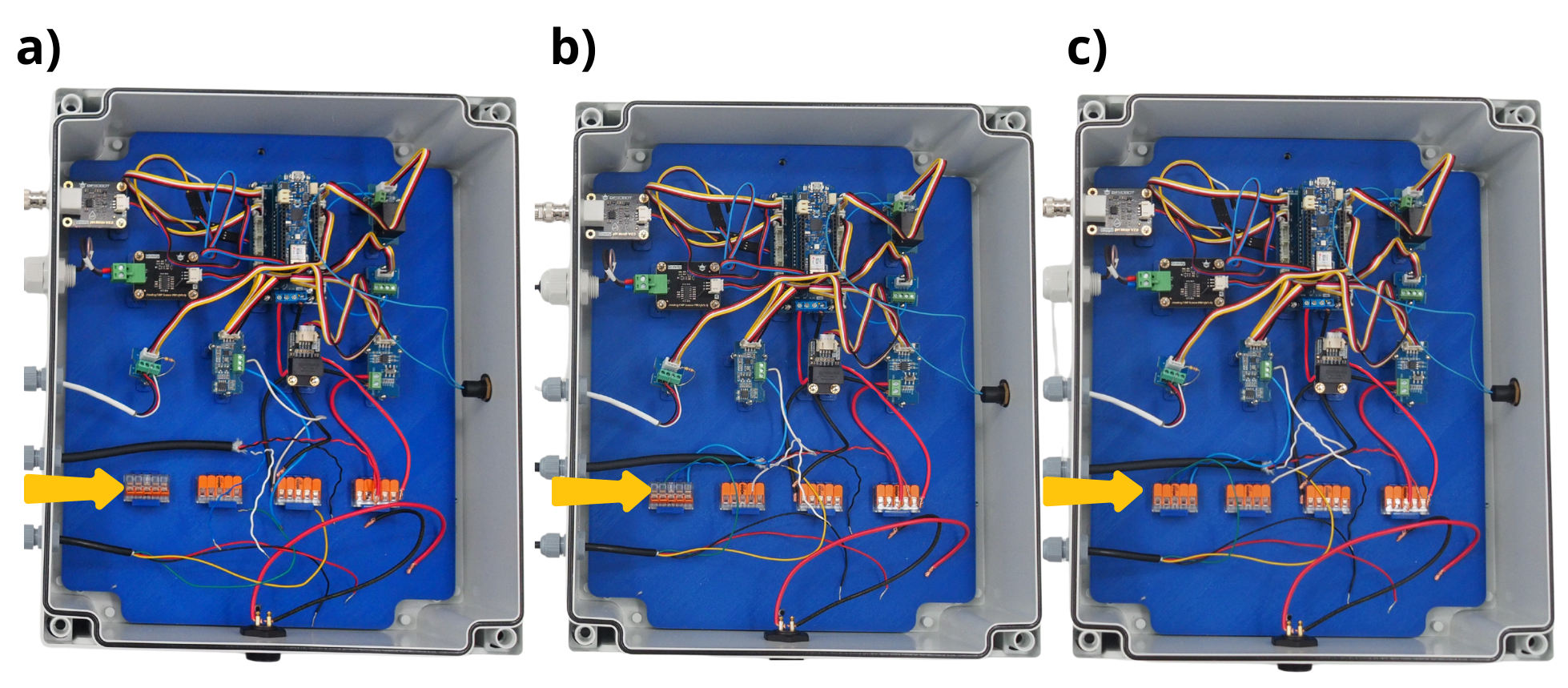

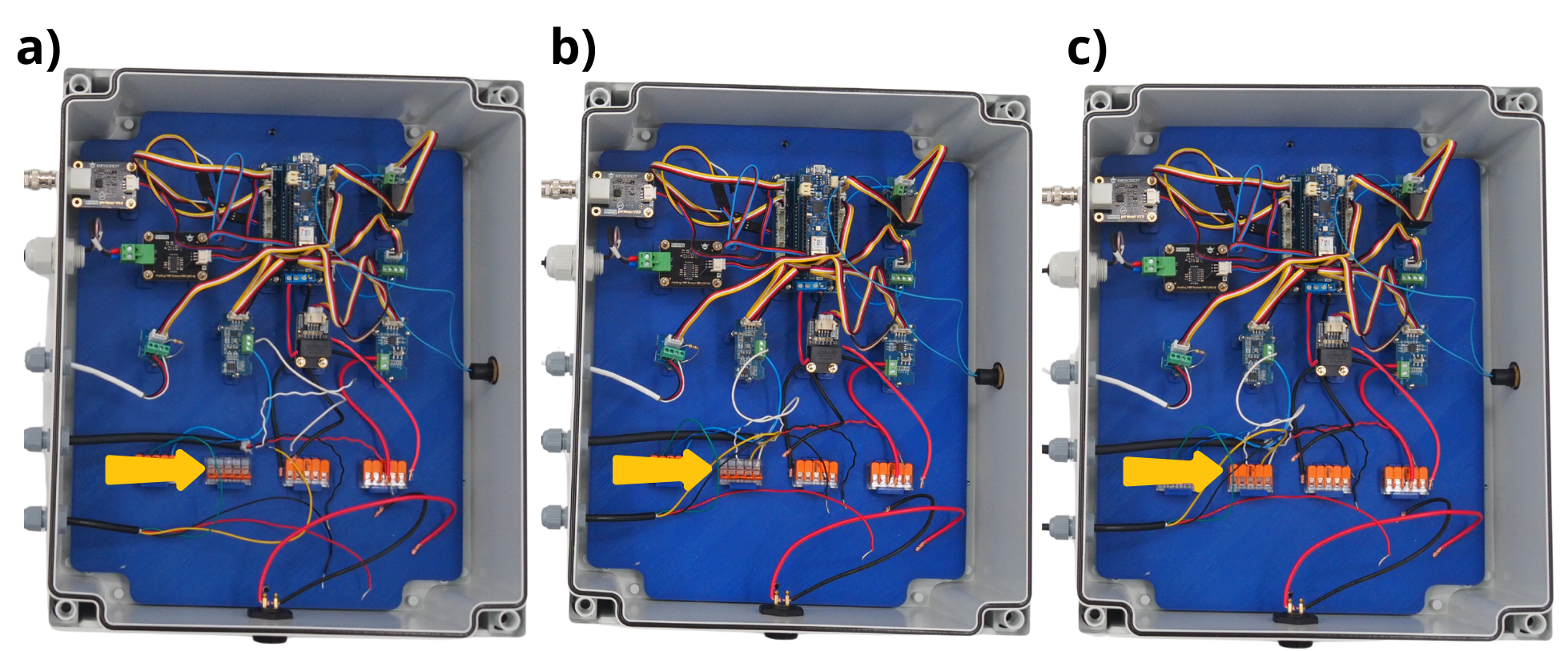

Insérer les 4 Borne de connexion WAGO dans les supports prévus à cet effet.
Placer la plaque à l’intérieur de la boîte, puis fixer-la à l’aide des 2 vis fournies avec la boîte. Vous pouvez également placer les Presse-étoupe dans les trous de la boîte associés.
2. Colocación y fijación de las tarjetas Arduino, sensor y Grove#
Nota
Pour les étapes qui suivent, il vous sera réguliérement demandé de fixer à l’aide de visser les différents composants. Il n’est pas nécessaire de forcer au moment du vissage.

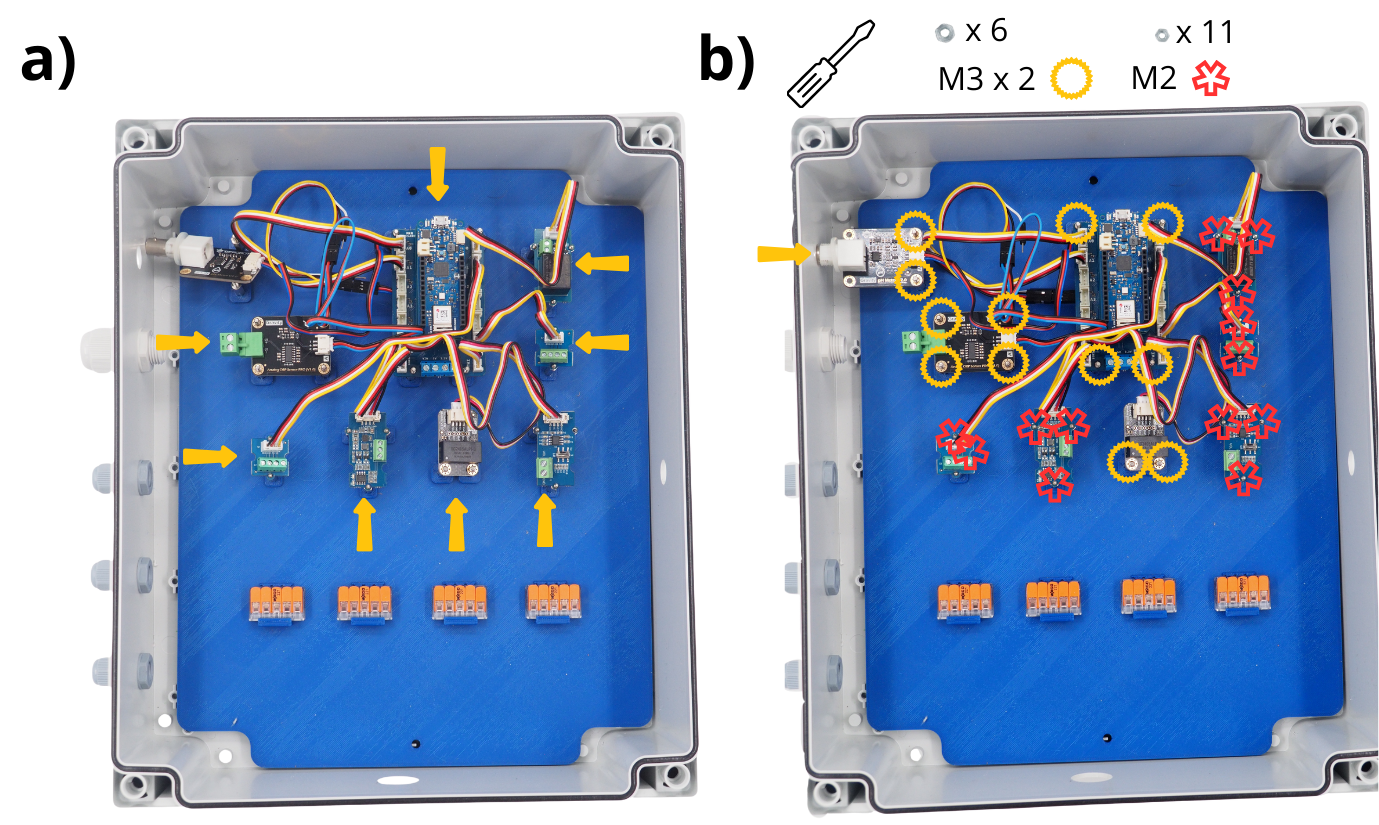

Poser l’ensemble des cartes électroniques précédemment assemblées sur les Entretoise prévues à cet effet.
Fixer à l’aide d’écrous M3 les cartes capteur ORP, capteur pH, Arduino et RTC. Puis fixer à l’aide d’écrous M2 le Module Grove RS485, Module Grove Voltage Divider, Module Grove Screw Terminal et relais.

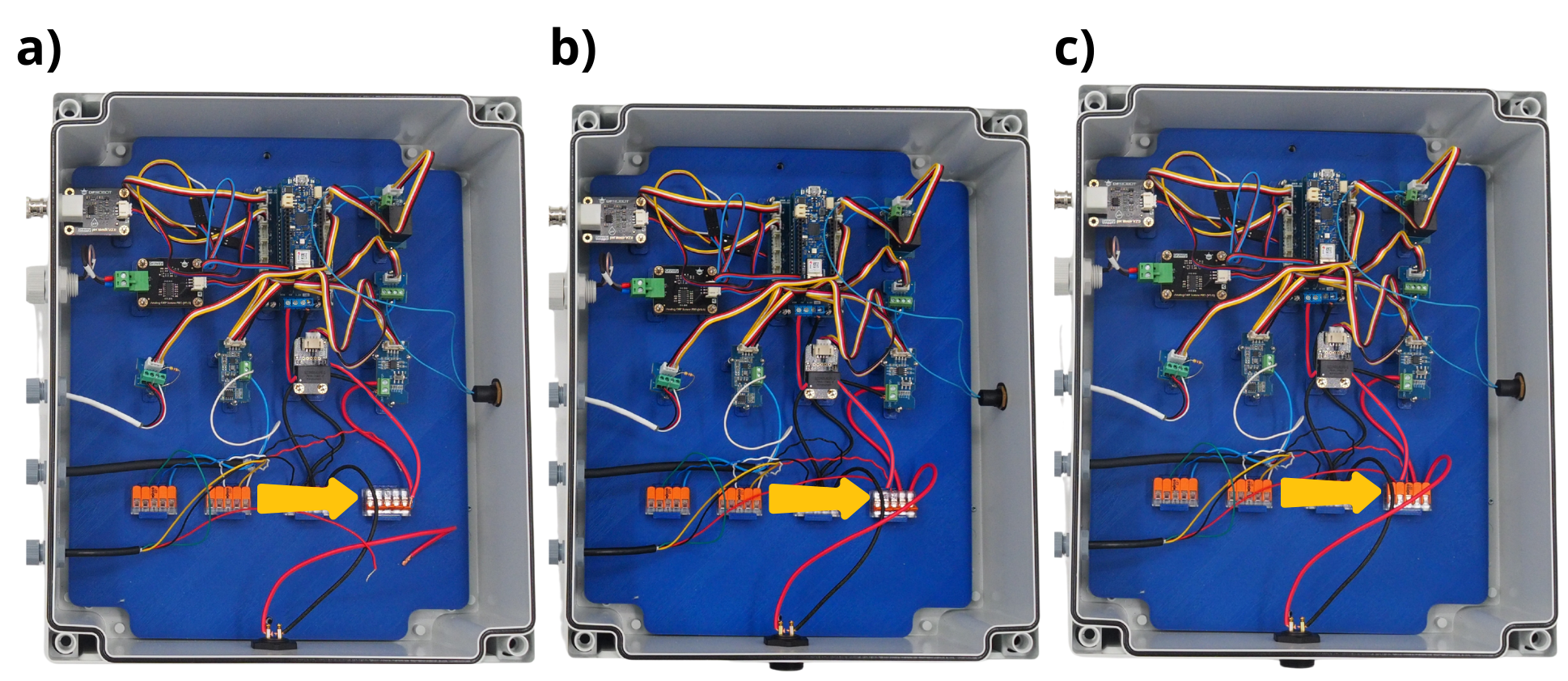

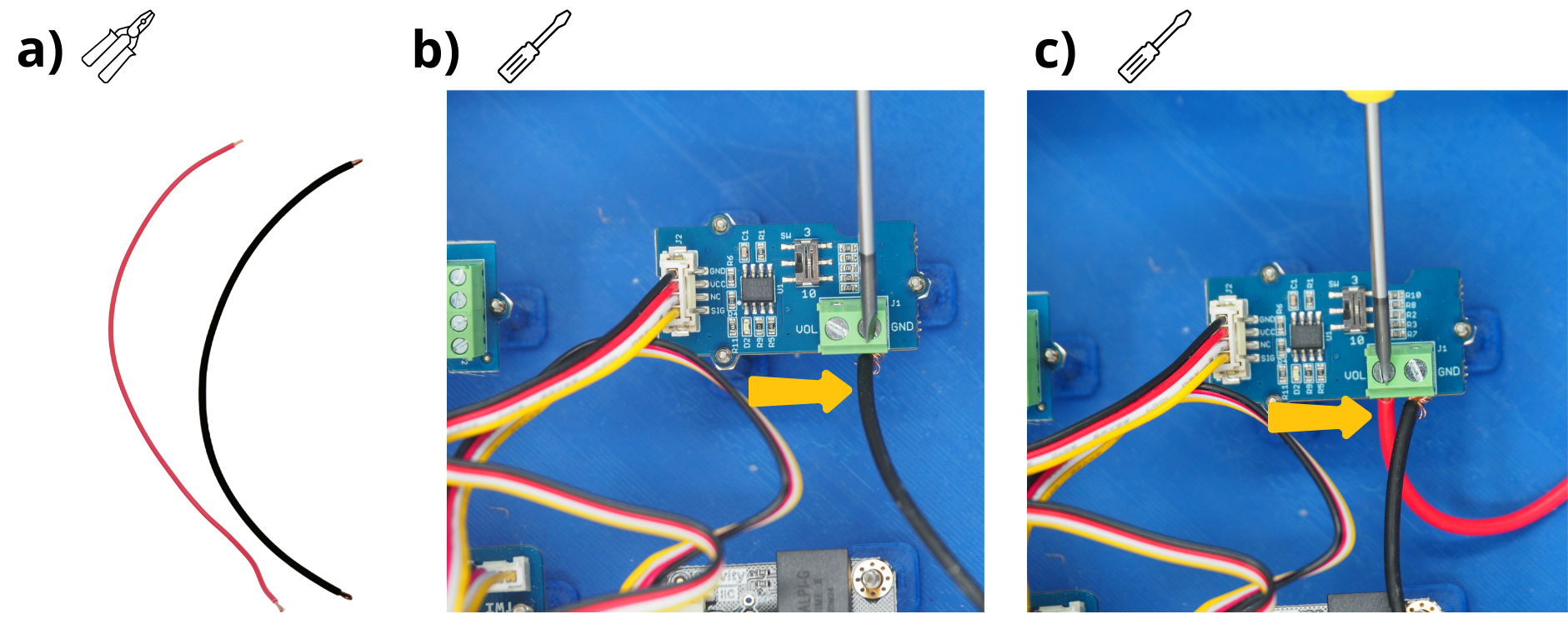

3. Branchement du Module Grove Voltage Divider#
Nota

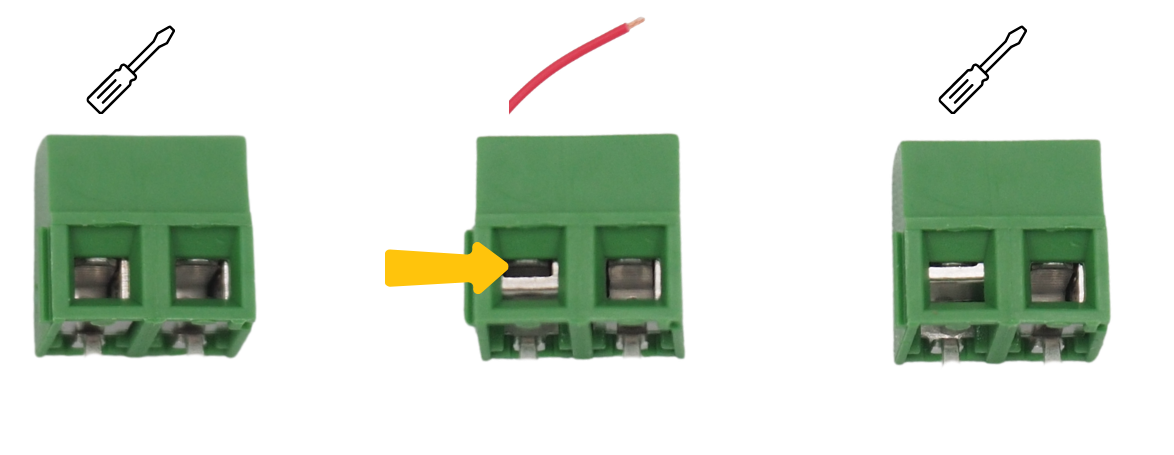

Pour les étapes qui suivent, il vous sera réguliérement demandé d’insérer des câbles dans différents Bornier à vis, puis de les visser. Pour cela, il est d’abord nécessaire de dévisser le Bornier à vis (voir image), afin de l”ouvrir, et permettre d’y insérer un câble avant de revisser pour fermer le bornier sur le câble.

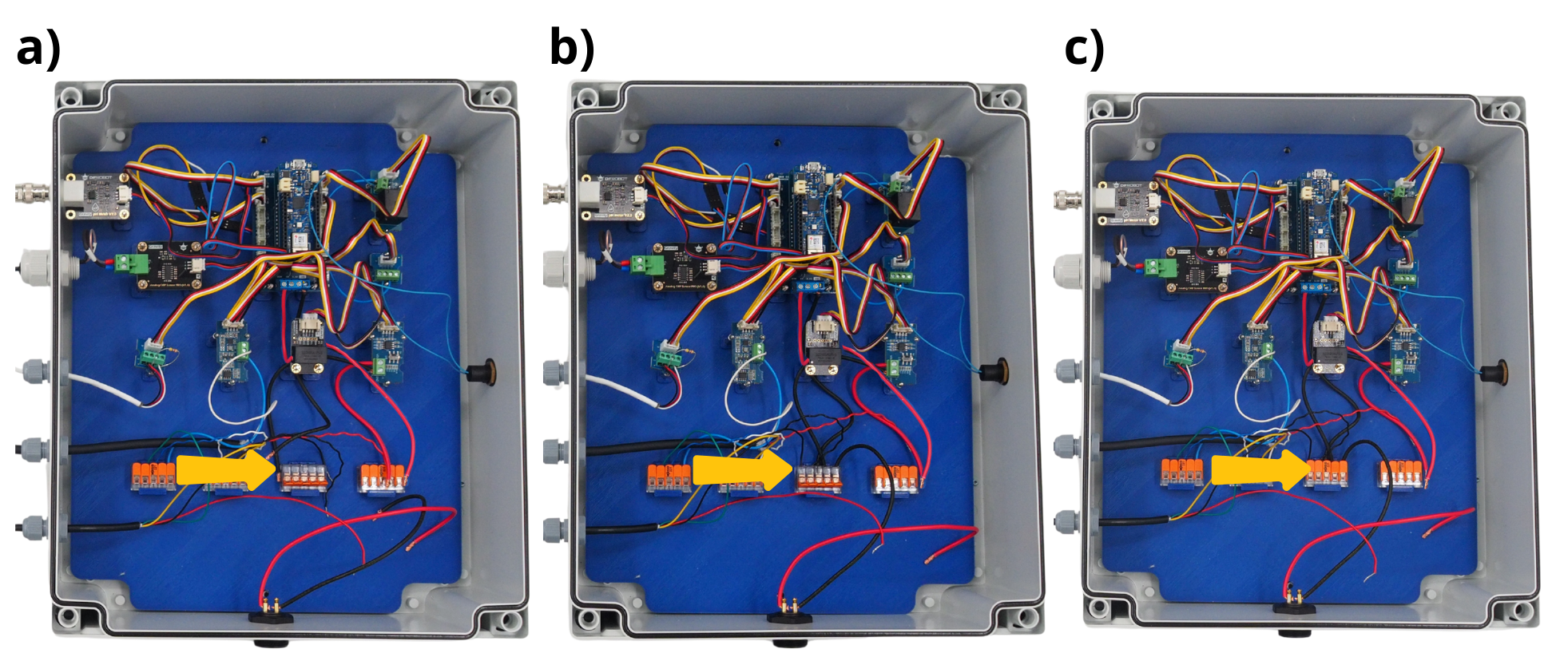

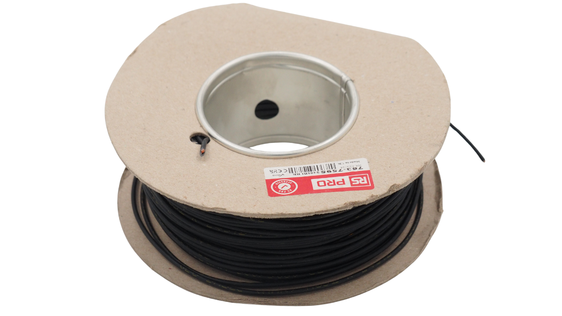

Couper un câble rouge et un câble noir de 20 centimètres, puis dénuder leurs extrémités à l’aide d’une pince à dénuder.
Insérer le câble rouge dans le Bornier à vis VOL du Module Grove Voltage Divider et le visser.
Insérer le câble noir dans le Bornier à vis GND du Module Grove Voltage Divider et le visser.

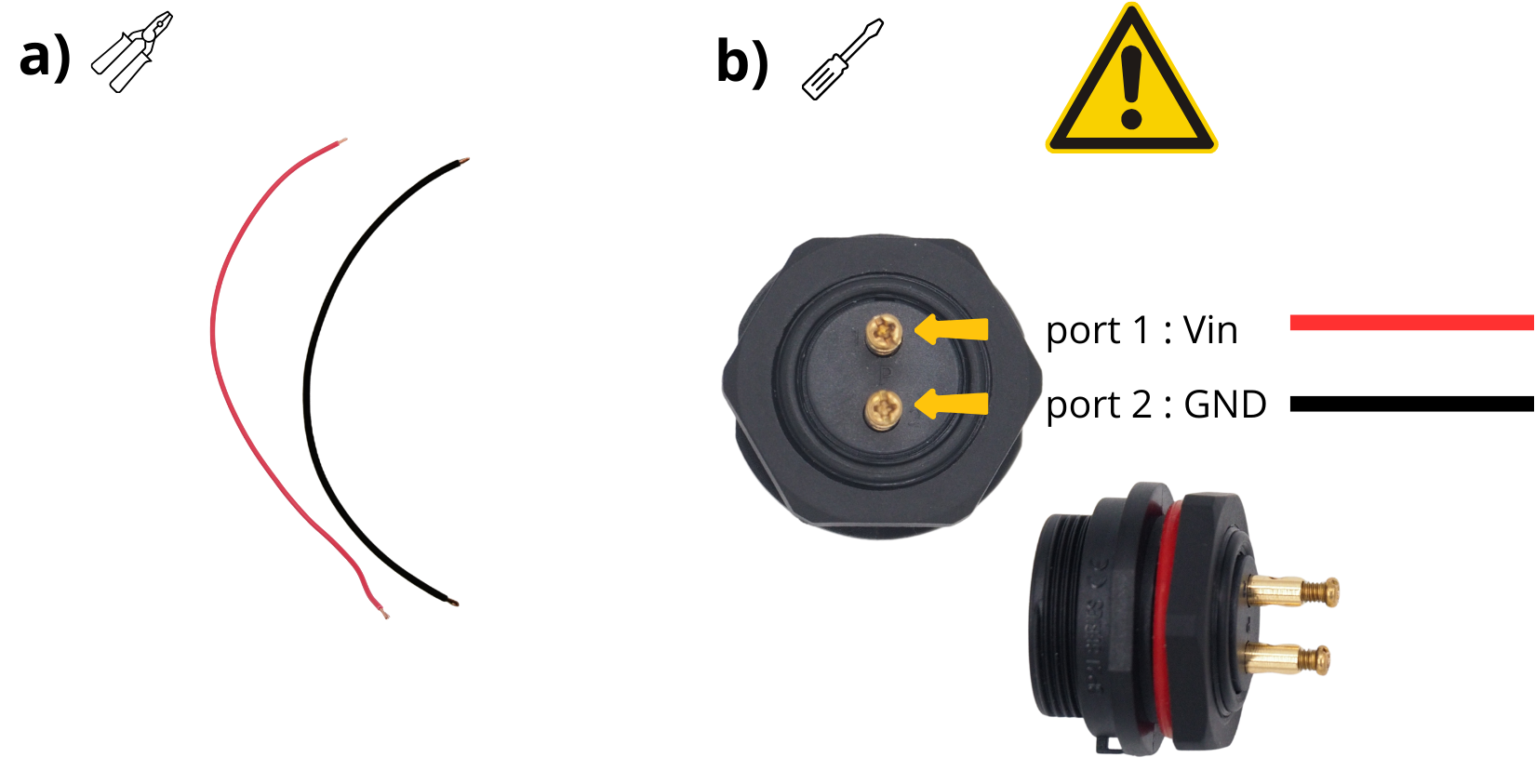

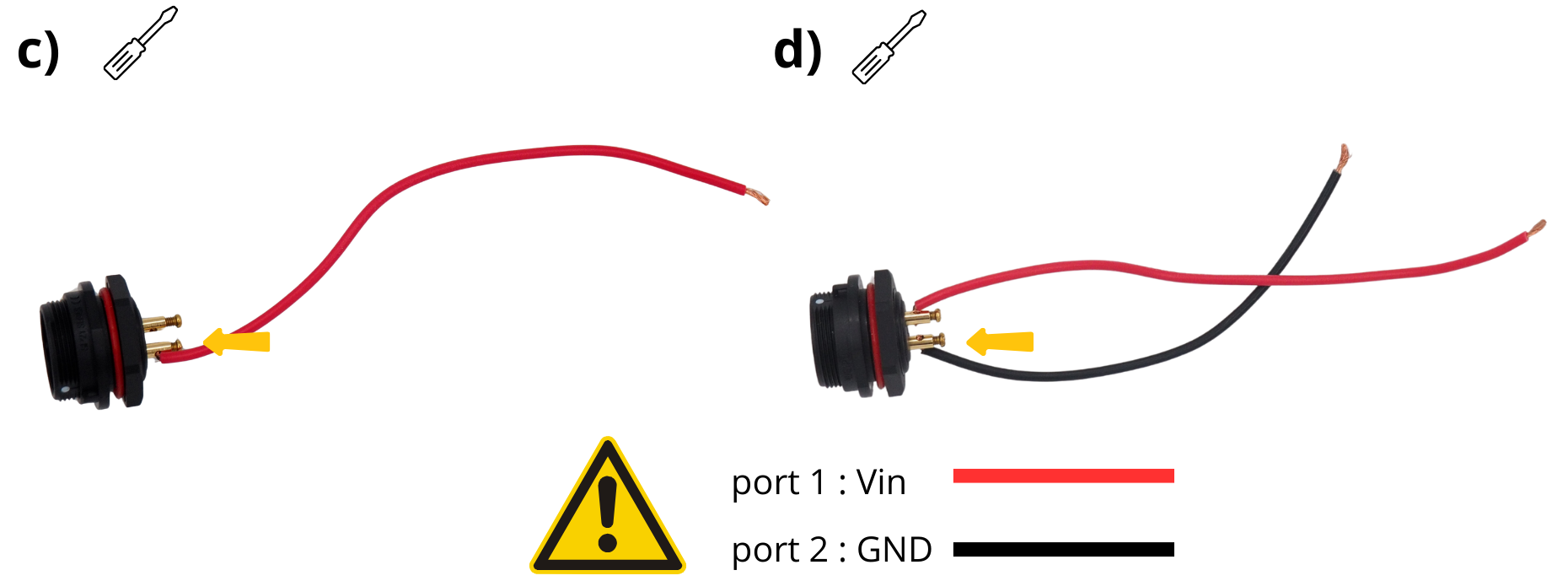

4. Conexión de alimentación de las tarjetas Arduino#

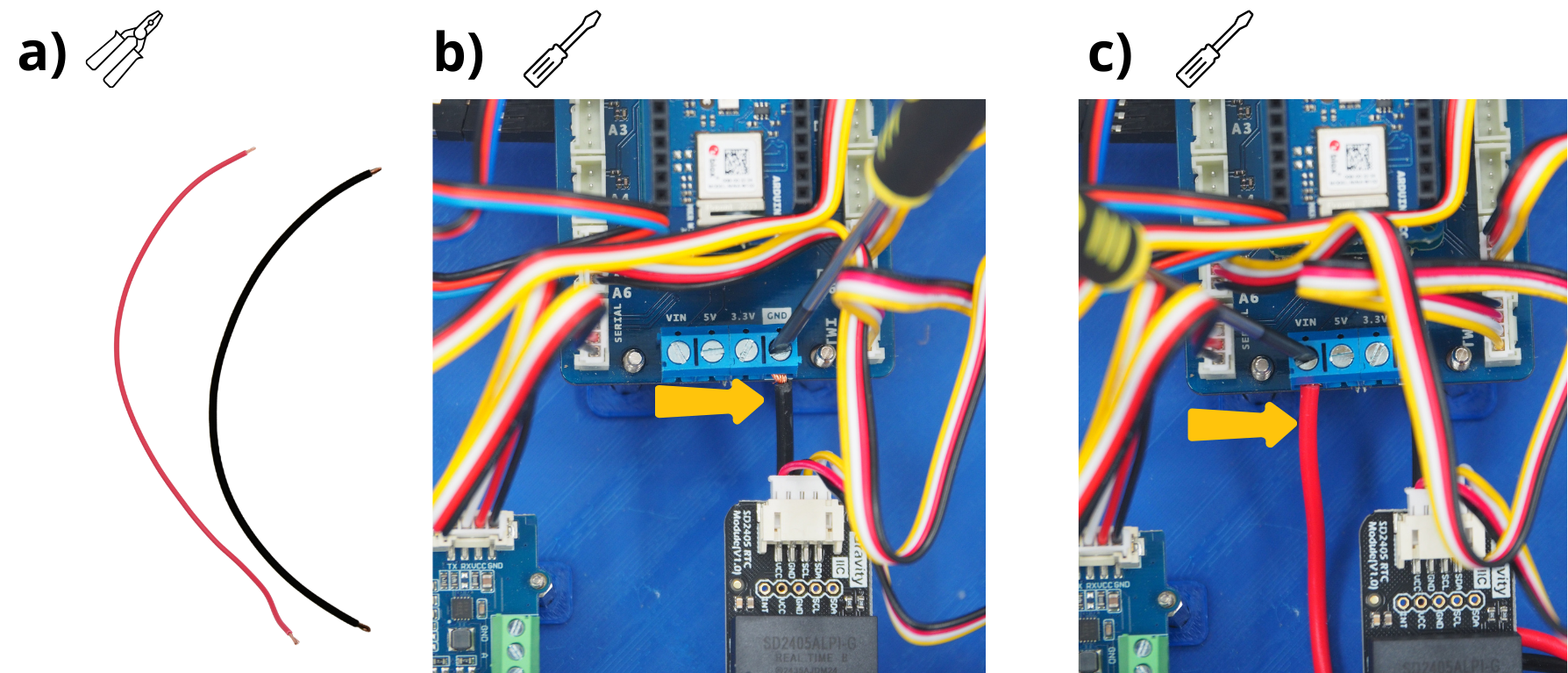

Couper et dénuder un câble rouge et un câble noir de 20 cm.
Insérer le câble noir dans le Bornier à vis GND de la Arduino MKR Connector Carrier, puis le visser.
Insérer le câble rouge dans le Bornier à vis VIN de la Arduino MKR Connector Carrier, puis le visser.

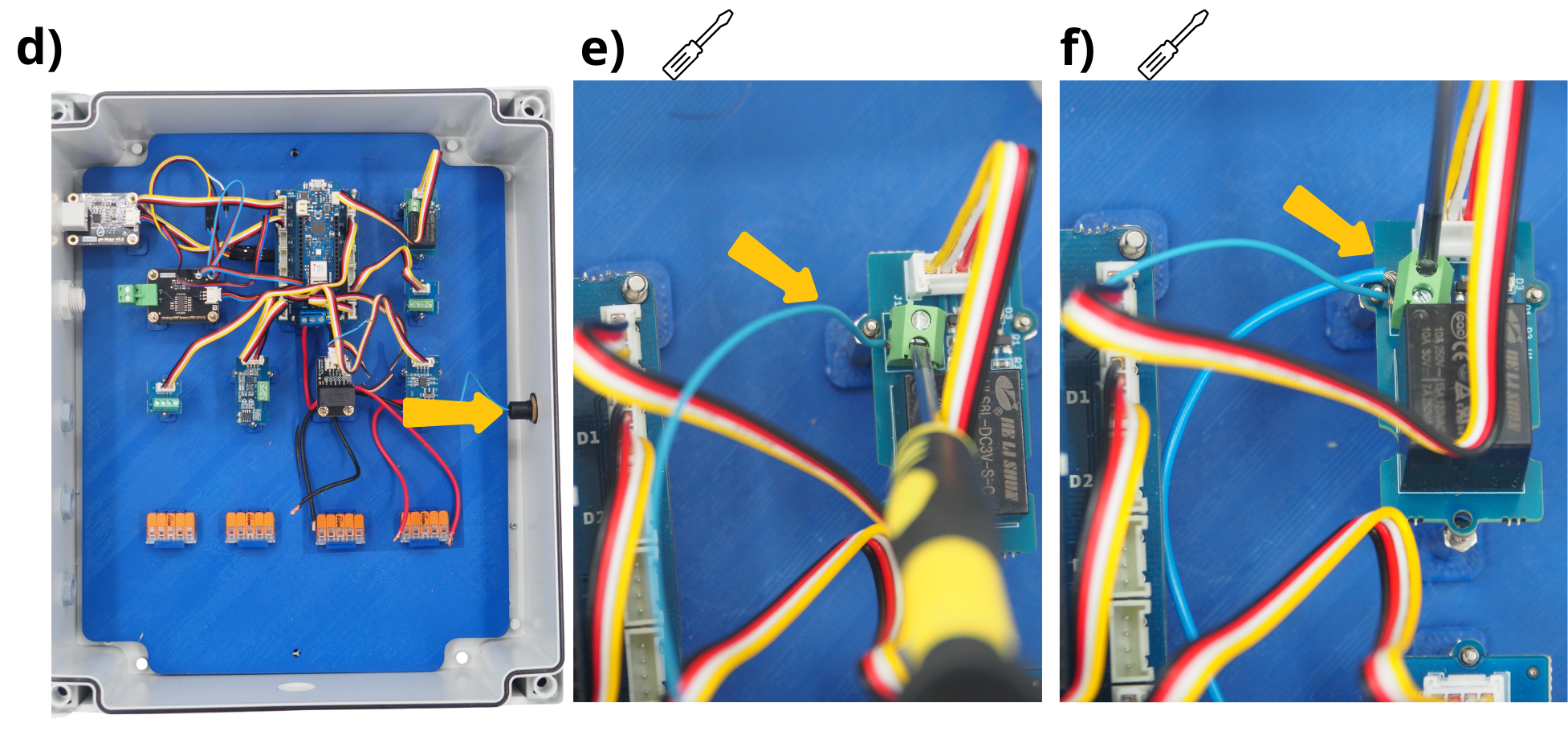

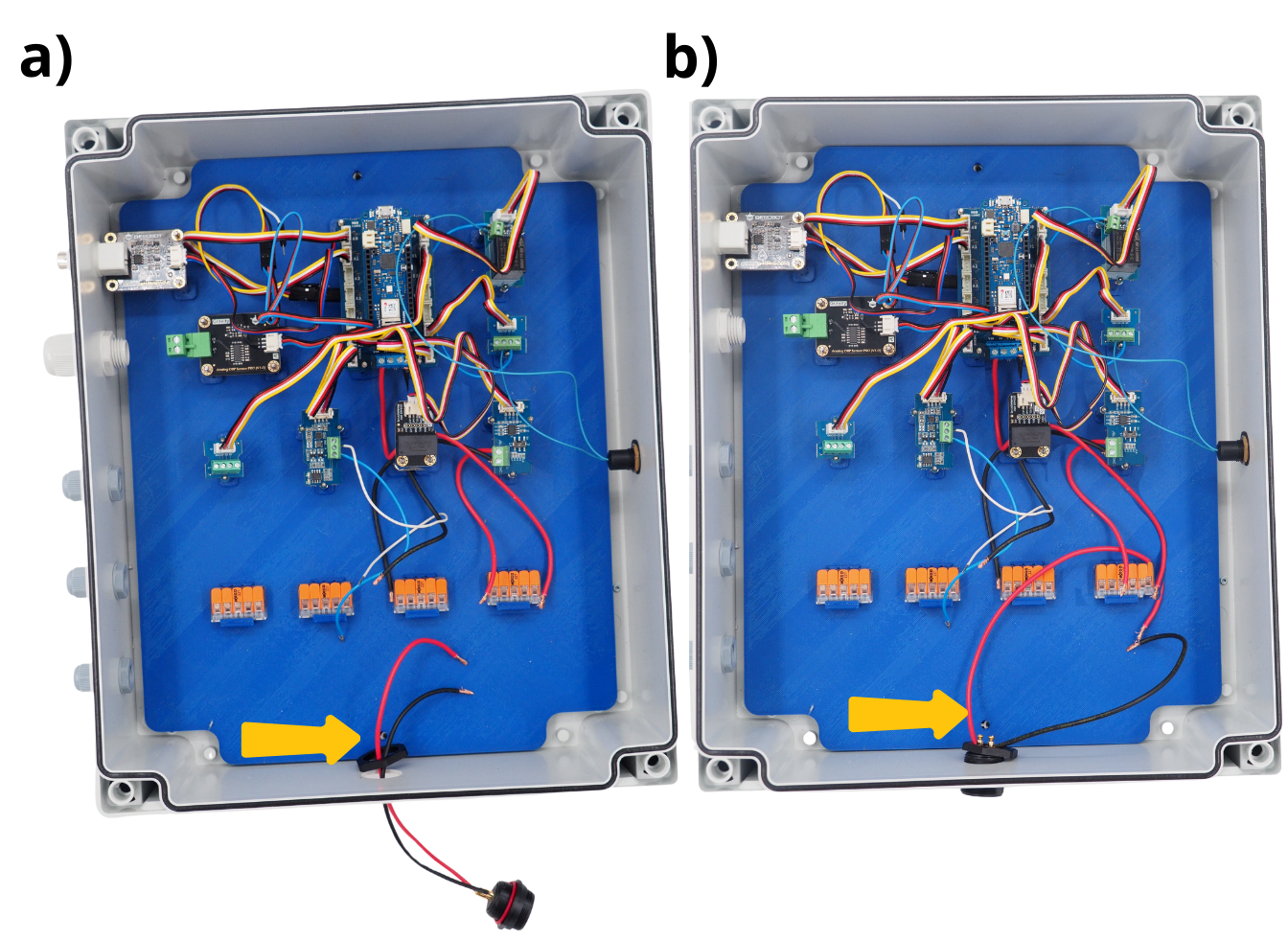

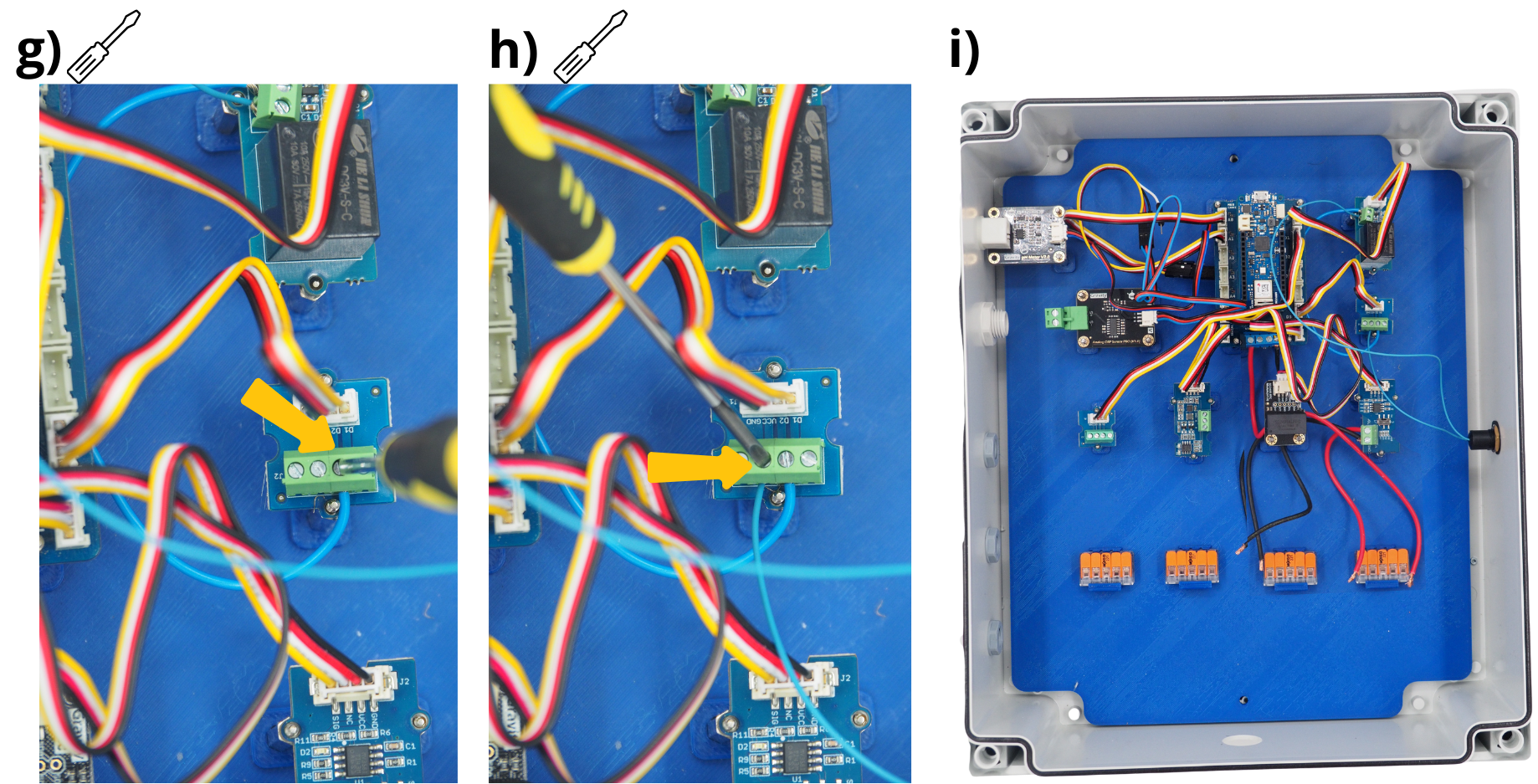

5. Conexión y fijación del botón pulsador#

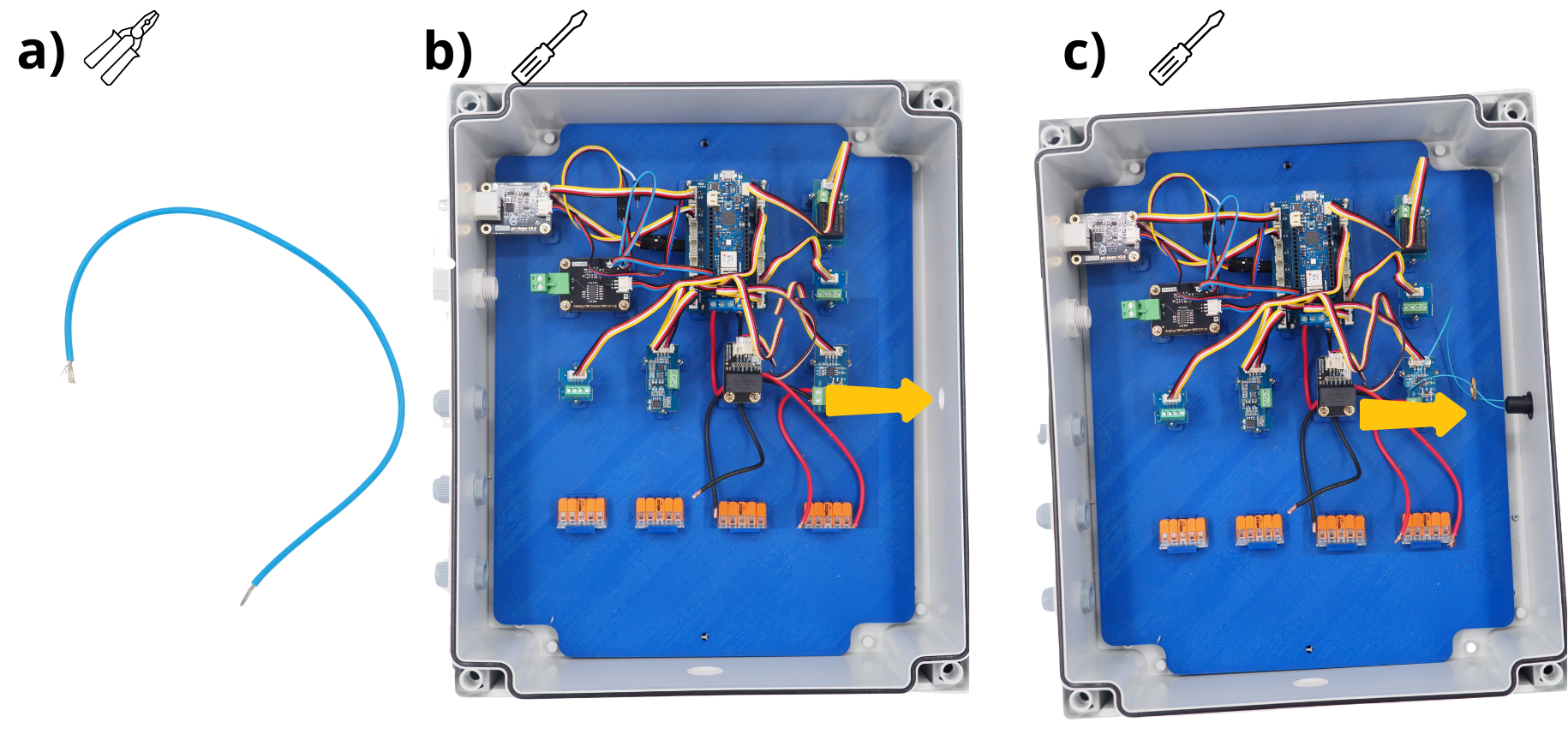

Couper un câble bleu de 20 centimètres, puis dénuder ses extrémités à l’aide d’une pince à dénuder. La couleur du câble n’a pas d’importance.
Prendre le bouton poussoir, dénuder l’extrémité de ses 2 câbles, puis l’insérer dans le trou prévu à cet effet. Le fixer avec la vis et le joint fourni avec.
Una vez insertado el botón pulsador, apretar el tornillo.
Atención
Le joint du bouton poussoir doit-être placé à l’extérieur de la boîte.
Apretar firmemente el botón pulsador para garantizar la estanqueidad del dispositivo.
Prendre le câble bleu précédemment coupé, et insérer une de ses extrémités dans un des borniers à vis du Module Grove Relay, puis le visser.
Insérer un des câbles (au choix) du bouton poussoir dans le Bornier à vis du Module Grove Relay restant, puis le visser.
Insérer l’autre extrémité du câble bleu seul dans le Bornier à vis «D2» du Module Grove Screw Terminal, puis le visser.
Insérer l’autre câble du bouton poussoir dans le Bornier à vis «VCC» du Module Grove Screw Terminal, puis le visser.
El botón pulsador está instalado.
6. Branchement du Module Grove RS485#

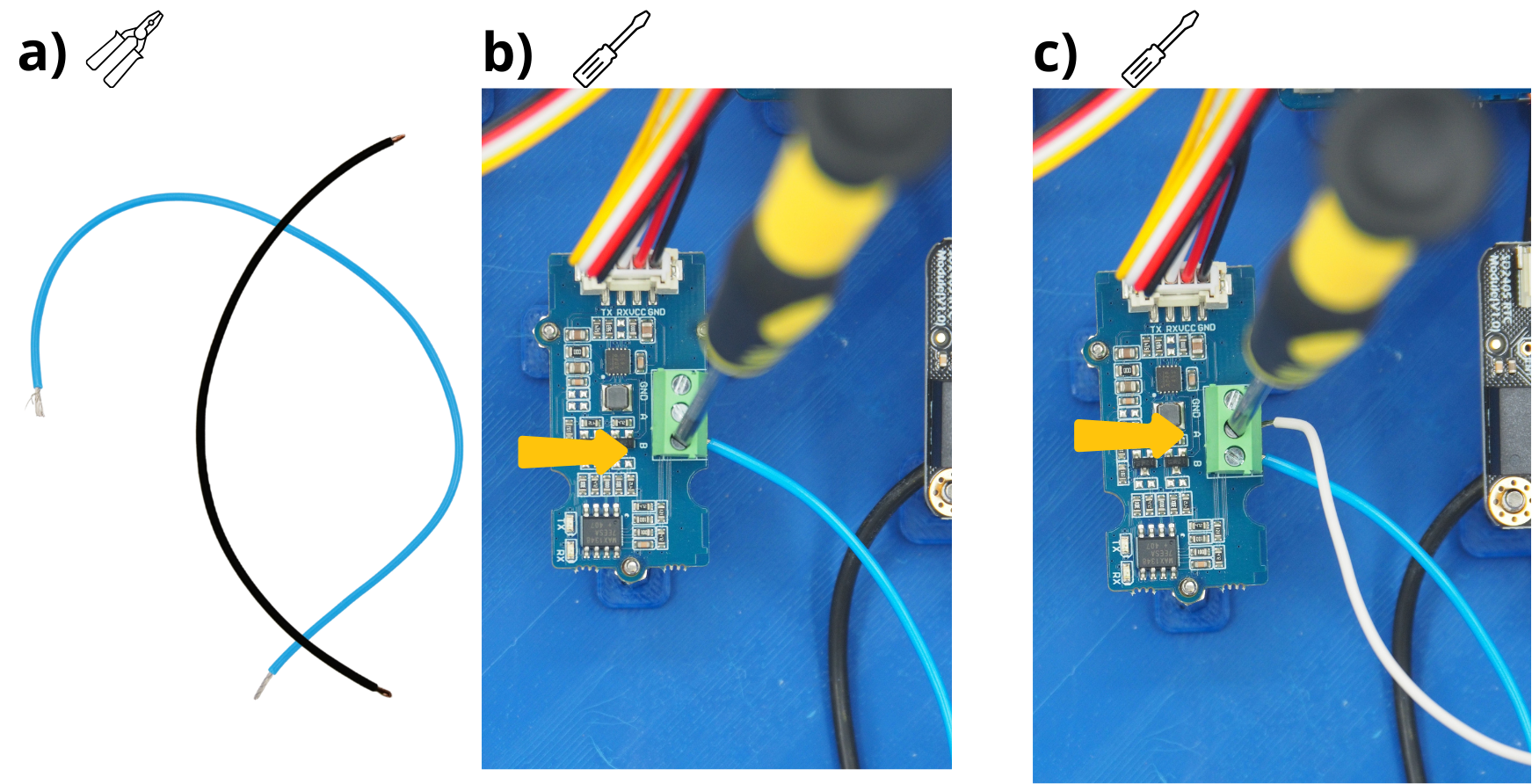

Couper deux câbles de couleurs différentes (bleu et blanc en général) de 15 centimètres, puis dénuder leurs extrémités à l’aide d’une pince à dénuder.
Insérer une des extrémités du câble bleu dans le Bornier à vis «B» du Module Grove RS485. Le visser.
Insérer une des extrémités du câble blanc dans le Bornier à vis «A» du Module Grove RS485. Le visser.
7. Alimentation de la :term:`Centrale Setier`Physico-Chimique**#
La partie suivante consiste à faire le câblage du bloc d’alimentation de la Centrale Setier. Ce bloc devra être branché à une prise 22O V lors de l’utilisation de la Centrale Setier.
Couper et dénuder un câble rouge et un câble noir de 20 cm.
Tomar el conector de alimentación del panel pasante.

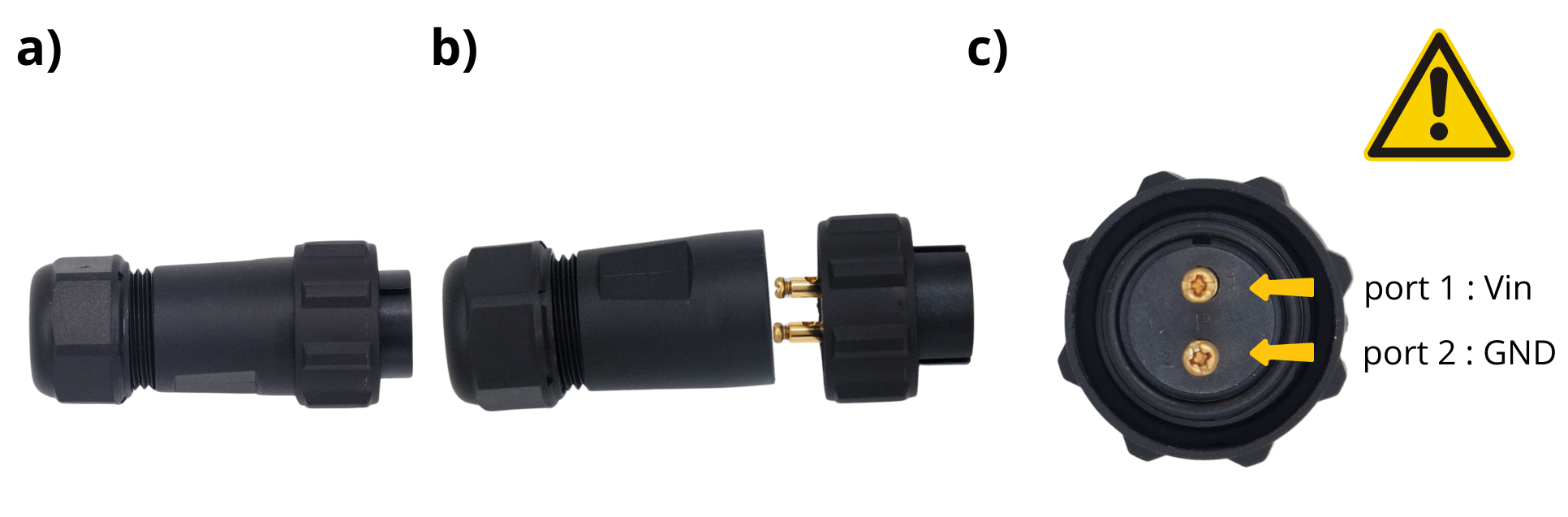

Insérer une extrémité du câble rouge dans le Bornier à vis «1» du connecteur d’alimentation panneau traversant, puis Le visser.
Insérer une extrémité du câble noir dans le Bornier à vis «2» du connecteur d’alimentation panneau traversant, puis Le visser.
Atención

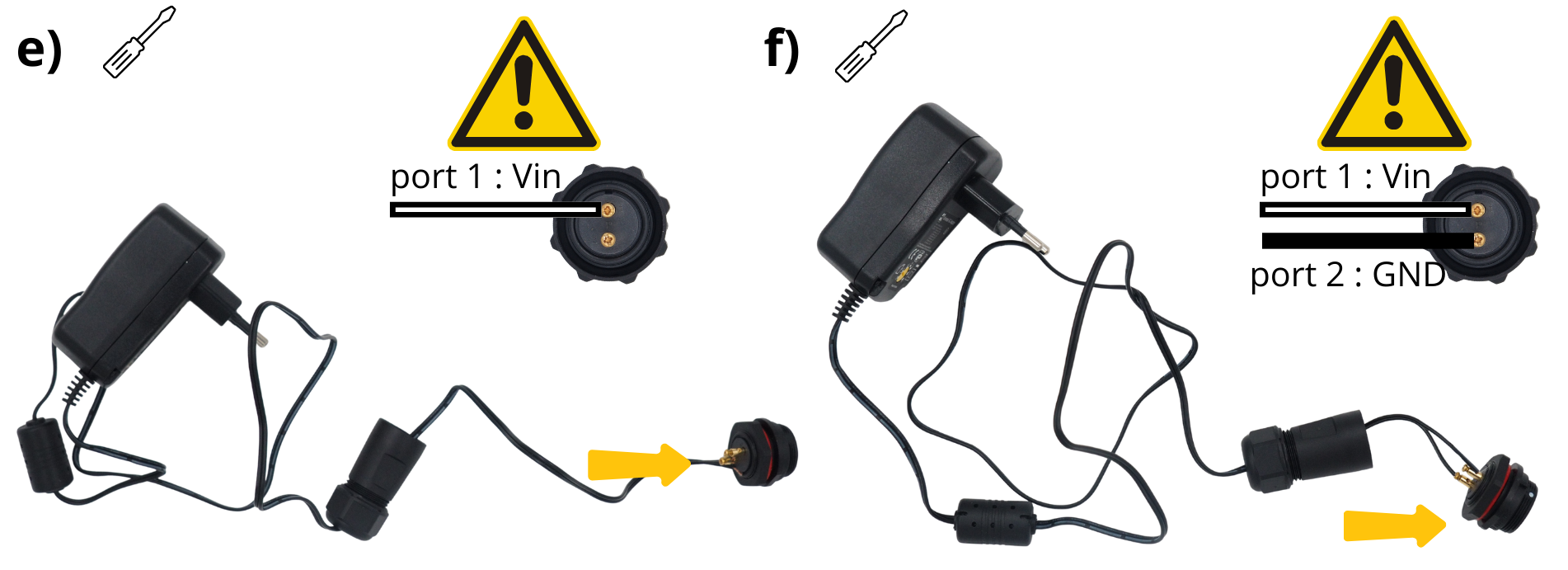

Afin d’éviter tout court-circuit entre le câble GND (Noir) et le câble VIN (Rouge), ajouter une gaine thermorétractable.
Tomar el conector de alimentación del panel.
Desenroscarlo para acceder a los tornillos de conexión.
Observer les indications inscrites autour de celle-ci (Bornier à vis «1» et Bornier à vis «2»).
Tomar la toma de alimentación 220 V - 12 V, invertirla. Usar un destornillador para ajustar la salida de esta fuente a 12 V.
Cortar la extremidad de esta toma de alimentación.
Dénuder les deux câbles sur cette même extrémité.
Passer la partie Presse-étoupe du connecteur extérieur d’alimentation.
Insérer le câble blanc dans le Bornier à vis «1» du connecteur d’alimentation panneau. Attention à bien connecter le bon câble sur le bon bornier.
Insérer le câble noir dans le Bornier à vis «2» du connecteur d’alimentation panneau. Attention à bien connecter le bon câble sur le bon bornier.
Visser le Presse-étoupe sur le connecteur précédemment raccordé.

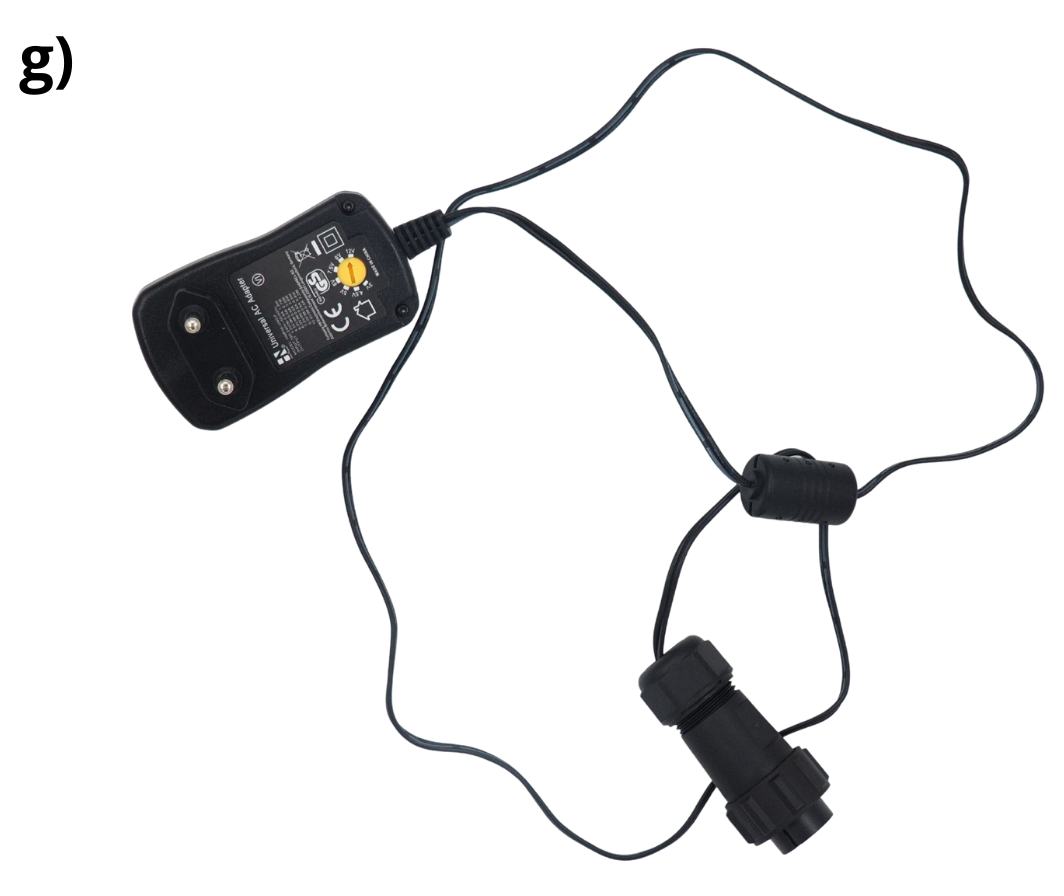

La fuente de alimentación ya está lista.
Inserte la fuente de alimentación de la central en el orificio previsto para ello.
Fíjelo con la tuerca suministrada.
8. Conexión del sensor de temperatura#
Tomar el sensor de temperatura DS18B20.

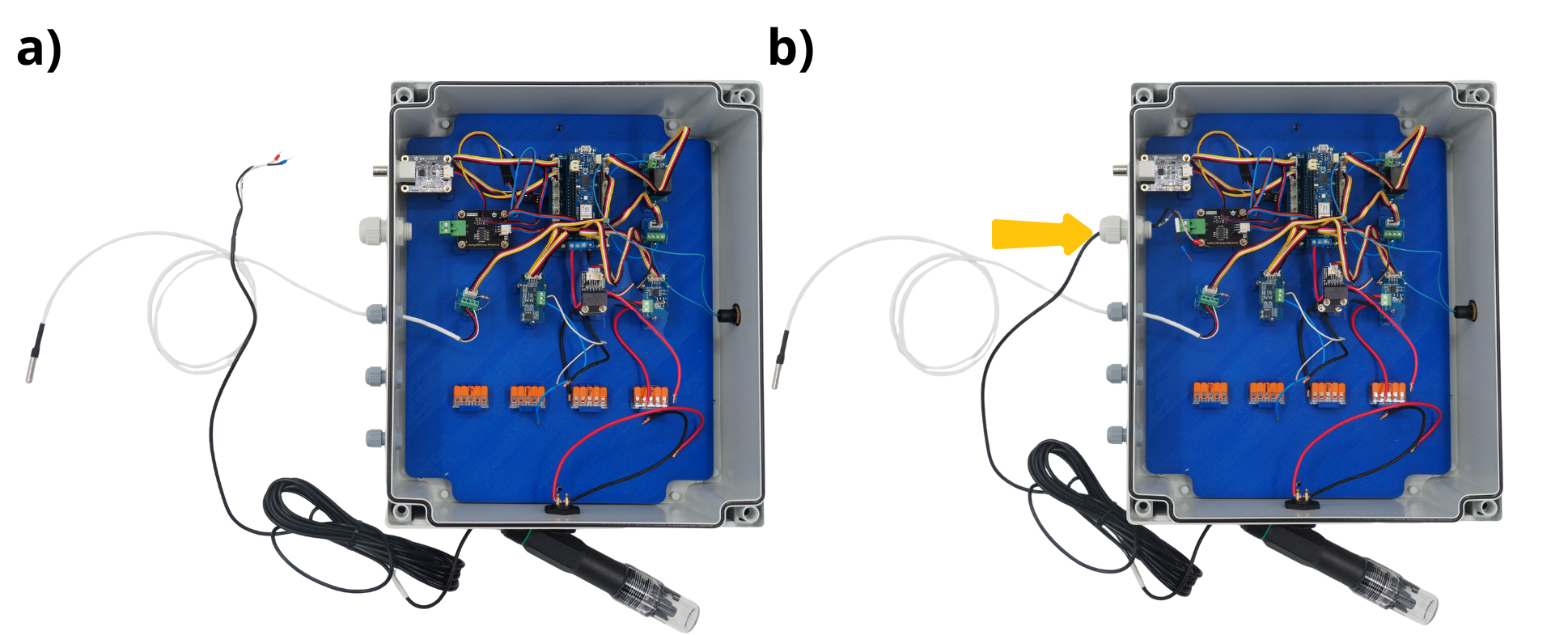

Faire passer les câbles de celui-ci dans le Presse-étoupe prévu à cet effet (voir image).
Insérer le câble noir du capteur de température dans le Bornier à vis «GND» du second Module Grove Screw Terminal, puis le visser.
Tomar la resistencia de 4,7 kΩ.

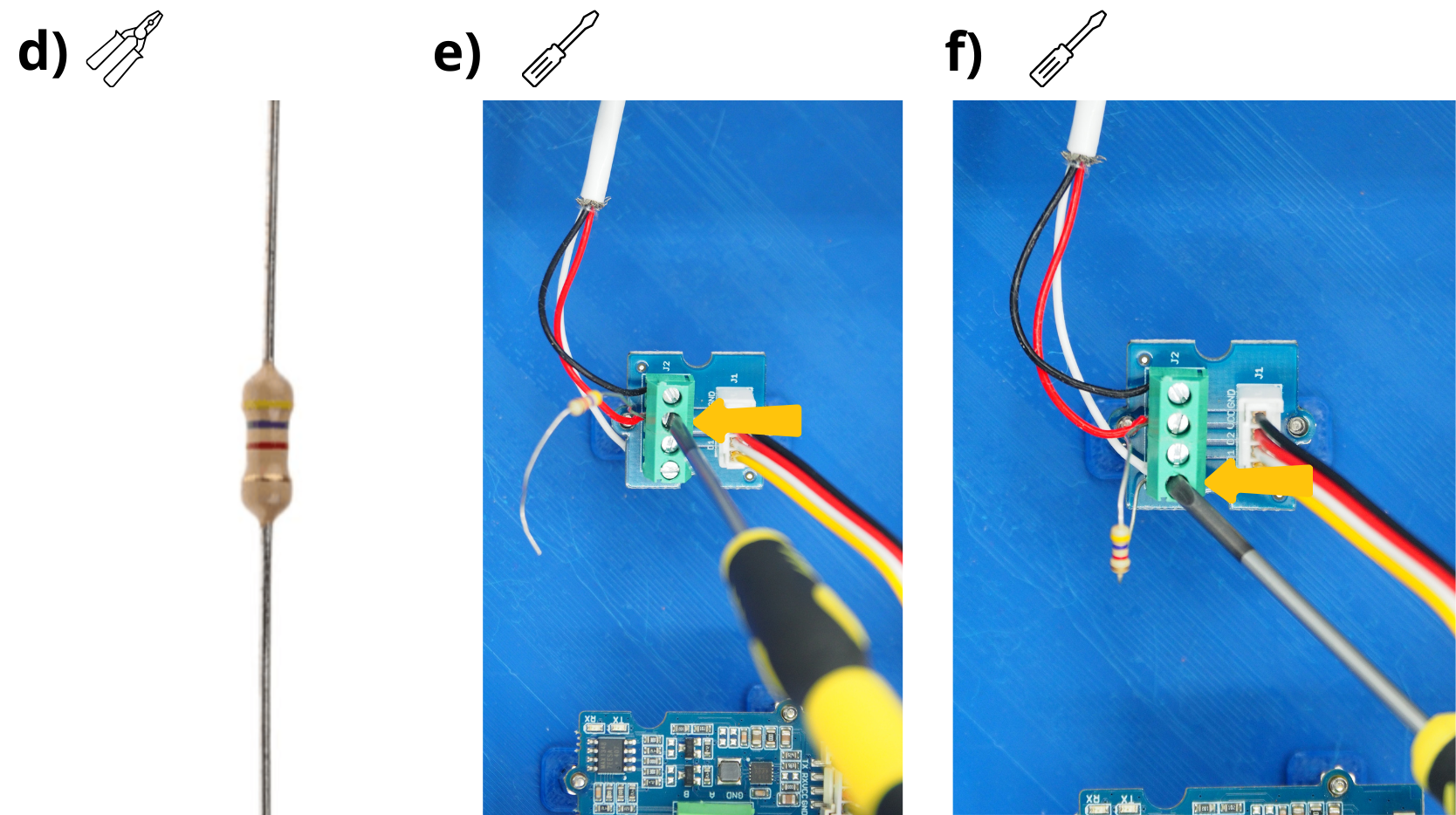

Insérer le câble rouge du capteur de température ainsi qu’une des extrémités de la résistance 4.7 kOhm dans le Bornier à vis «VCC» du second Module Grove Screw Terminal, puis visser le.
Insérer le câble blanc du capteur de température ainsi que l’autre extrémité de la résistance 4.7 kOhm dans le Bornier à vis «D1» du second Module Grove Screw Terminal, puis visser le.
8. Conexión del sensor Redox#
Atención
Il est ici nécessaire de faire attention, les câbles du capteur Redox ne doivent jamais rentrer en contact, même si le capteur n’est pas alimenté éléctriquement.
Tomar el sensor Redox.
Faire passer les câbles de celui-ci dans le Presse-étoupe prévu à cet effet (voir image).

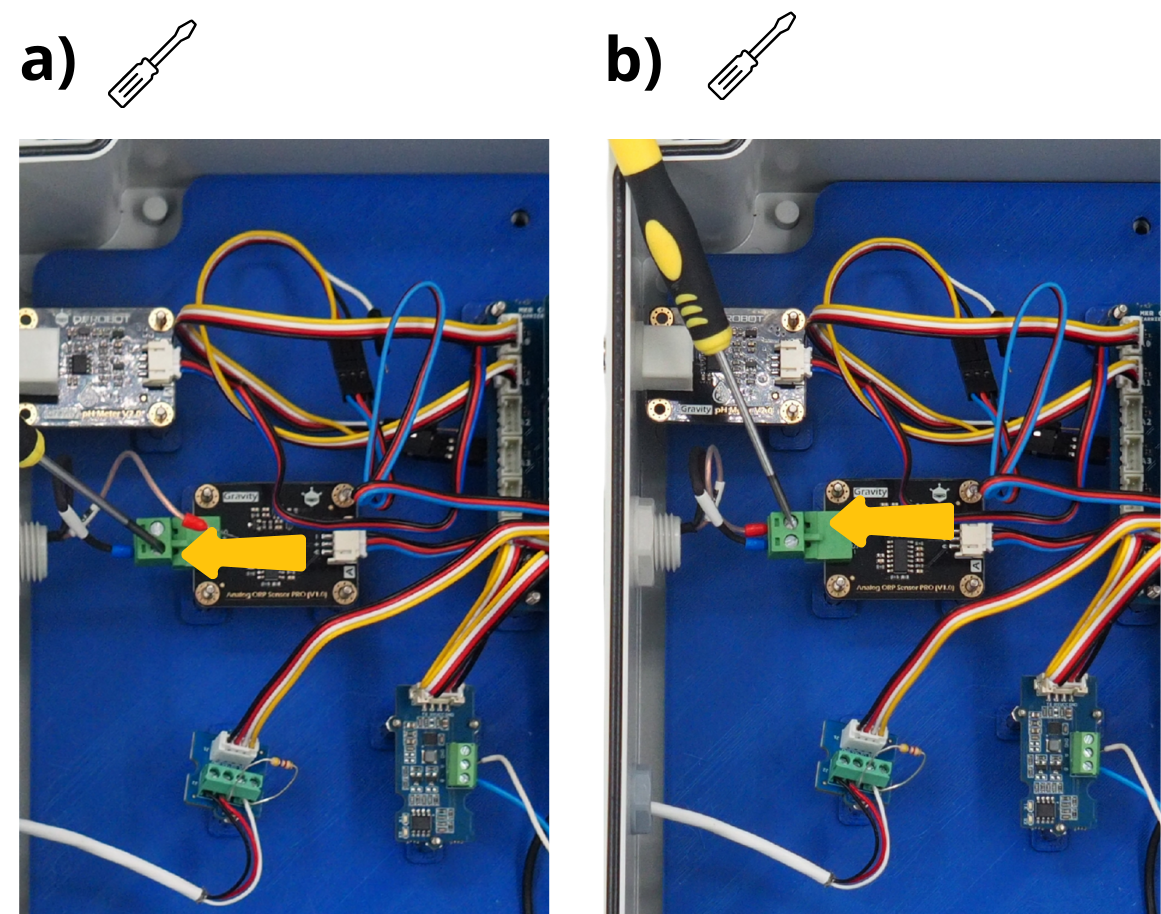

Insérer le câble bleu du capteur Redox dans le Bornier à vis «S-» de la carte d’acquisition associée.
Insérer le câble rouge du capteur Redox dans le Bornier à vis «S+» de la carte d’acquisition associée.
9. Conexión del sensor pH#
Tomar el sensor pH.

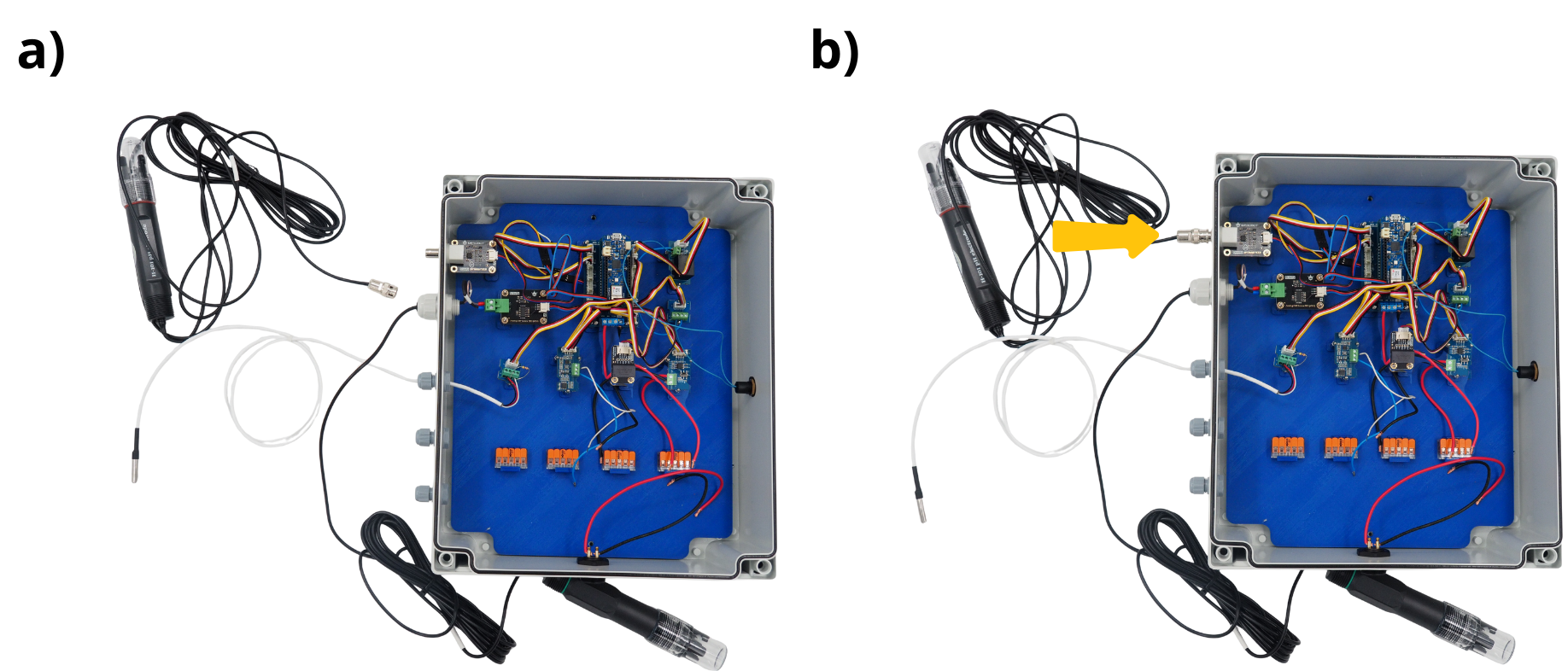

Conectar el cable BNC de este sensor al conector previsto (ver imagen).
10. Instalación de los sensores de Conductividad y Ox Disuelto#
Ces deux capteurs utilisent le Protocole de communication RS485. Aussi ils seront tous deux connectés au module associé. Il existe deux capteurs de conductivité qu’il est possible d’interfacer sur le datalogger comme suit. Le capteur ECK1.0 a une plage de mesure comprise entre 0 et 2000 µS/cm. Le capteur ECK10 a une plage de mesure comprise entre 0 et 20000 µS/cm.
Tomar el sensor de Conductividad y el sensor de Oxígeno Disuelto.

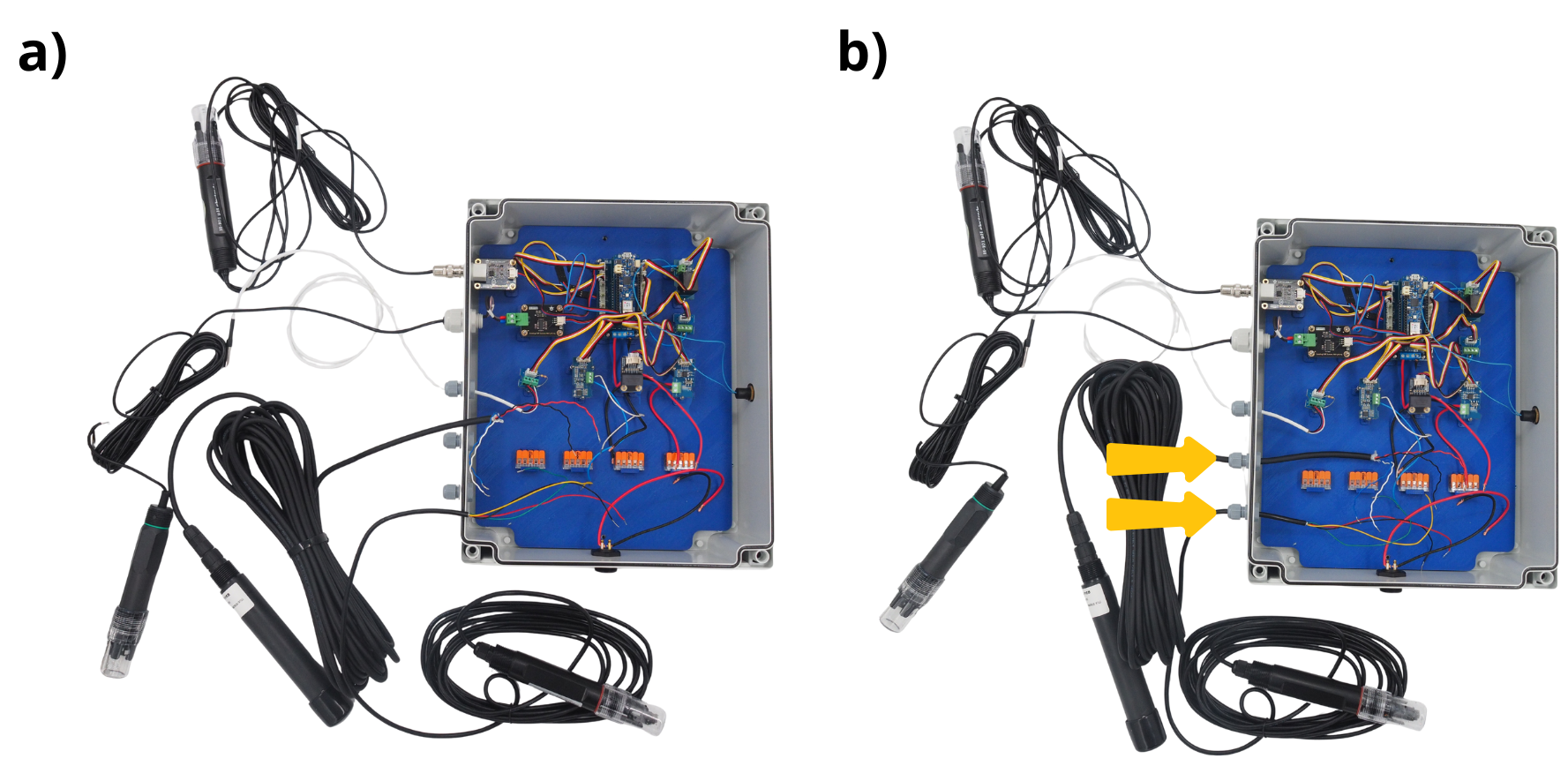

Insérer les dans les deux Presse-étoupe restants. L’ordre de placement de ceux-ci n’a pas d’importance.
11. Branchement du câble A des différents éléments RS485 sur une Borne de connexion WAGO#
Ouvrir 3 leviers du premier Borne de connexion WAGO.
Insérer dans chacun de ces leviers les câbles suivants : câble bleu en provenance du Bornier à vis «A» du Module Grove RS485, câble bleu en provenance du capteur Oxygène Dissous et câble blanc en provenance du capteur Conductivité.
Fermer les 3 leviers connectés du Borne de connexion WAGO.
12. Branchement du câblet B des différents éléments RS485 sur une Borne de connexion WAGO#
Ouvrir 3 leviers du second Borne de connexion WAGO.
Insérer dans chacun de ces leviers les câbles suivants : câble blanc en provenance du Bornier à vis «B» du Module Grove RS485, câble blanc en provenance du capteur Oxygène Dissous et câble vert en provenance du capteur Conductivité.
Fermer les 3 leviers connectés du Borne de connexion WAGO.
13. Branchement de la masse GND des différents éléments sur une Borne de connexion WAGO#
Ouvrir 5 leviers du troisième Borne de connexion WAGO.
Insérer dans chacun de ces leviers l’extrémité restante des câbles noirs suivants : En provenance du Module Grove Voltage Divider, en provenance du bloc d’alimentation, en provenance de la carte Arduino MKR Connector Carrier, en provenance du capteur Oxygène dissous et en provenance du capteur Conductivité.
Fermer les 5 leviers connectés du Borne de connexion WAGO.
14. Branchement de l’alimentation 12 V des différents éléments sur une Borne de connexion WAGO#
Ouvrir 5 leviers du dernier Borne de connexion WAGO.
Insérer dans chacun de ces leviers l’extrémité restante des câbles rouges suivants : En provenance du Module Grove Voltage Divider, en provenance du bloc d’alimentation, en provenance de la carte Arduino MKR Connector Carrier, en provenance du capteur Oxygène dissous et en provenance du capteur Conductivité.
Fermer les 5 leviers connectés du Borne de connexion WAGO.
15. Conexión de la tarjeta µSD#
Tomar la tarjeta µSD.

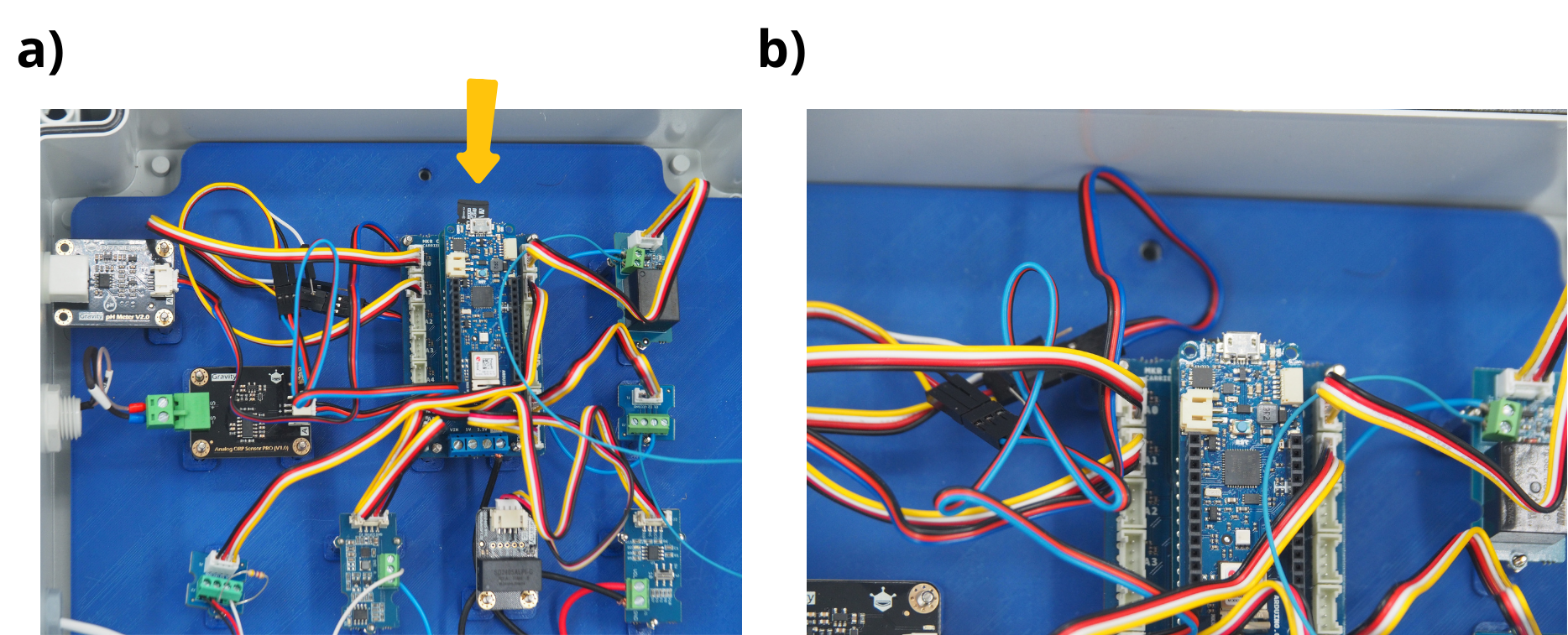

Insérer la dans le port µSD de la carte Arduino MKR MEM Shield.

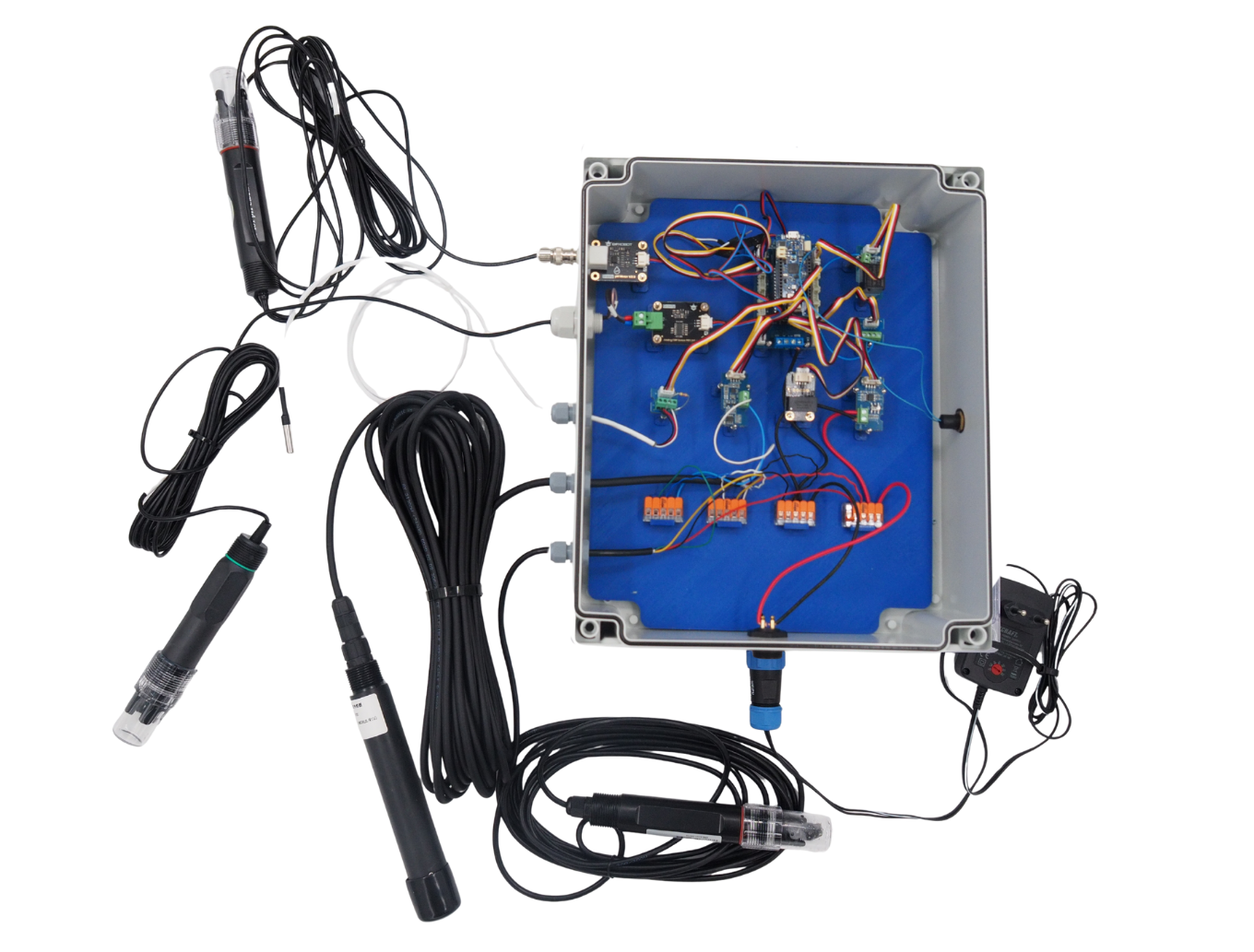

16. Fermeture et branchement de la centrale Physico-Chimique#

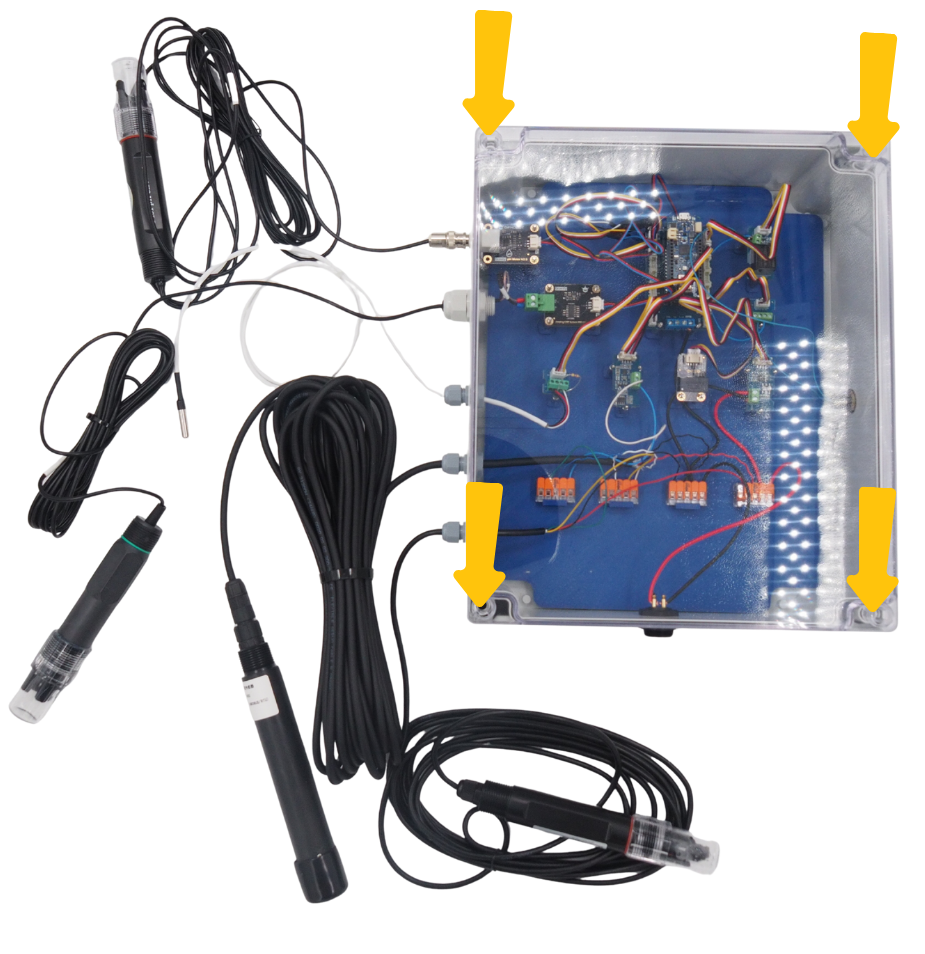

Tomar los 4 tornillos de la caja y cerrarla con su tapa.

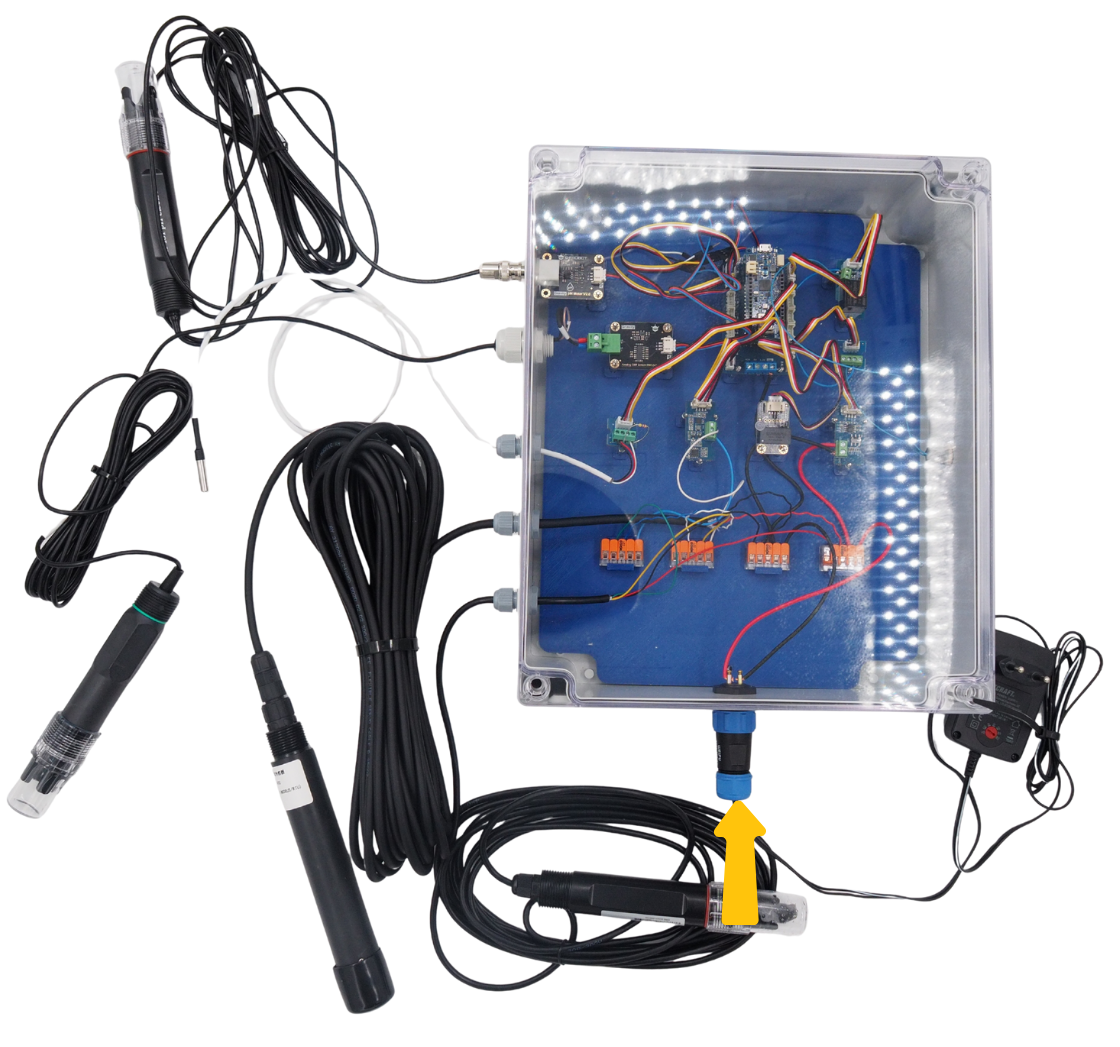

brancher le connecteur d’alimentation panneau à ka centrale. Celui-ci est prêt à être paramétré et utilisé.
