Energía#
Information de montage
Nous vous invitons à vous réferer à ce document pour assembler Centrale Setier Energie. Le coût du matériel nécessaire au montage est, au 09/02/2026, de 338,88 Euros (pour une centrale avec 2 Capteurs). Le temps nécessaire au montage et à la programmation de cette centrale est de 6 heures. Pour cet assemblage, il est conseillé de vous placer dans une salle éclairé et calme, certaines étapes pouvant-être minutieuse. Assurez d’avoir l’ensemble du matériel et des outils nécessaires avant de débuter l’assemblage. Les listes d’outils et de matériels sont fourni dans la suite de la présente documentation.
Informations
SETIER est un projet participatif ouvert à tous, cependant l’assemblage des Centrale Setier associés requiere le respect des règles de sécurités associées à l’utilisation de cartes électroniques notamment. Les Centrale Setier doivent être assemblés dans un contexte professionel par des personnes ayant des connaissances en électronique. L’équipe SETIER ne peut en aucun cas être responsable de tout dommage matériels ou humain qui pourrait subvenir lors de l’assemblage ou de l’utilisation d’un Centrale Setier. De plus, l’équipe SETIER ne pourra être portée responsable si la Centrale Setier ne fonctionne pas à la fin de l’assemblage.
You may redistribute and modify this documentation and make products using it under the terms of the CERN-OHL-P v2 (https:/cern.ch/cern-ohl). This documentation is distributed WITHOUT ANY EXPRESS OR IMPLIED WARRANTY, INCLUDING OF MERCHANTABILITY, SATISFACTORY QUALITY AND FITNESS FOR A PARTICULAR PURPOSE. Please see the CERN-OHL-P v2 for applicable conditions.
Datos técnicos#
Données représentant les différents paramètres associées à l’utilisation de la Centrale Setier Energie.
Parámetros |
Especificaciones |
Unidades |
Tensión de entrada (VCC) |
3.3 a 5.5 |
V |
Intervalo de medida |
0 a 5, 10 o 20 |
A |
Precisión de medida |
±1% |
% |
No linealidad |
±0.2 |
% |
Longitud de cable |
1 |
m |
Temperatura de operación |
-25 a 70 |
°C |
Tamaño de apertura (L×l) |
13×13 |
mm |
Almacenamiento de datos |
tarjeta micro SD |
Matériel nécessaire#
Afin d’assembler la Centrale Setier Energie, le matériel nécessaire est le suivant :
Lista de material :
Componente |
Cantidad |
Coste unitario € |
Coste total € |
Fabricante |
Ref. fabricante |
Referencia web |
|---|---|---|---|---|---|---|
Arduino MKR Wifi 1010 |
1 |
33.61 |
33.61 |
Arduino |
782-ABX00023 |
https://www.mouser.fr/ProductDetail/Arduino/ABX00023?qs=%252BEew9%252B0nqrAwxv2YQYWyPw%3D%3D |
Escudo de memoria Arduino |
1 |
19.55 |
19.55 |
Arduino |
782-ASX00008 |
https://www.mouser.fr/ProductDetail/Arduino/ASX00008?qs=%252BEew9%252B0nqrB6JgKBlp7dtg%3D%3D |
Portador de conectores Arduino MKR |
1 |
19.4 |
19.4 |
Arduino |
782-ASX00007 |
https://www.mouser.fr/ProductDetail/Arduino/ASX00007?qs=%252BEew9%252B0nqrD3EEw%252BoCBXVA%3D%3D |
Módulo de reloj de tiempo real Gravity |
1 |
7.4 |
7.4 |
DFRobot |
426-DFR0469 |
https://www.mouser.fr/ProductDetail/DFRobot/DFR0469?qs=EU6FO9ffTwe22wh0PfInCA%3D%3D |
Divisor de tensión Grove |
1 |
5.55 |
5.55 |
Seeed‑Studio |
104020000 |
https://fr.farnell.com/seeed-studio/104020000/voltage-divider-board-arduino/dp/4007781?ost=104020000 |
Concentrador I²C Grove |
1 |
2.79 |
2.79 |
Seeed‑Studio |
103020006 |
https://www.mouser.fr/ProductDetail/Seeed-Studio/103020006?qs=1%252B9yuXKSi8ASpEzkjFrVZQ%3D%3D |
Relé SPDT de 4 canales Grove |
1 |
13.14 |
13.14 |
Seeed‑Studio |
103020133 |
https://www.mouser.fr/ProductDetail/Seeed-Studio/103020133?qs=MLItCLRbWsy5SaEtoXFpug%3D%3D |
Cable de conversión de 4 pines Grove |
5 |
2.88 |
2.88 |
Seeed‑Studio |
110990210 |
https://www.mouser.fr/ProductDetail/Seeed-Studio/110990210?qs=1%252B9yuXKSi8A2O44lPDM%252BLw%3D%3D |
Cable de puente |
50 |
.46 |
.46 |
OSEPP‑Electronic |
LS-MMPJ-6 |
https://www.mouser.fr/ProductDetail/OSEPP-Electronics/LS-MMPJ-6?qs=wNBL%252BABd93OjwYkdMfv4tA%3D%3D |
Separador M2x2cm |
10 |
0.808 |
8.08 |
Wurth‑Elektronik |
710-971200244 |
https://www.mouser.fr/ProductDetail/Wurth-Elektronik/971200244?qs=wr8lucFkNMW86Ww6MhRnZQ%3D%3D |
Separador M3x2 cm |
10 |
1.08 |
10.8 |
Wurth‑Elektronik |
710-971200354 |
https://www.mouser.fr/ProductDetail/Wurth-Elektronik/971200354?qs=wr8lucFkNMXVQ0nS%2FAg5sw%3D%3D |
Tornillo M2×8 mm |
20 |
4.48 |
4.48 |
RS‑PRO |
908‑7637 |
|
Tornillo M3×8 mm |
20 |
4.28 |
4.28 |
RS‑PRO |
908‑7661 |
|
Tuerca M3 |
20 |
8.18 |
8.18 |
Wurth‑Elektronik |
560‑293 |
|
Tuerca M2 |
20 |
7.41 |
7.41 |
Wurth‑Elektronik |
560‑271 |
|
Caja de policarbonato 344 × 289 × 117 mm IP65 |
1 |
93.68 |
93.68 |
RS‑PRO |
197-2020 |
https://fr.rs-online.com/web/p/boitiers-pour-usage-general/1972020?gb=a |
Botón pulsador |
1 |
8.5 |
8.5 |
ITW Switches |
265-0635 |
|
Terminal de tornillo Grove |
1 |
1.9 |
1.9 |
Seeed‑Studio |
713-103020007 |
https://www.mouser.fr/ProductDetail/Seeed-Studio/103020007?qs=1%252B9yuXKSi8B56dS97ffOlA%3D%3D |
Sensor de corriente alterna analógica Gravity 20 A SEN0211 |
1 |
17.11 |
17.11 |
DFRobot |
426-SEN0211 |
https://www.mouser.fr/ProductDetail/DFRobot/SEN0211?qs=lqAf%2FiVYw9hjsLDR5pIEyg%3D%3D |
Sensor de corriente alterna analógica Gravity 10 A SEN0288 |
1 |
17.11 |
17.11 |
DFRobot |
426-SEN0288 |
https://www.mouser.fr/ProductDetail/DFRobot/SEN0288?qs=wnTfsH77Xs5CJ1ZxrmDBOA%3D%3D |
Sensor de corriente alterna analógico Gravity 5 A SEN0287 |
1 |
17.11 |
17.11 |
DFRobot |
426-SEN0287 |
https://www.mouser.fr/ProductDetail/DFRobot/SEN0287?qs=wnTfsH77Xs4%252BGDLhfV%2FyWQ%3D%3D |
Conector hembra de panel IP68 21 mm 2 contactos |
1 |
19.3 |
19.3 |
RS‑PRO |
124-6674 |
https://fr.rs-online.com/web/p/connecteurs-circulaires-industriels/1246674?gb=a |
Conector macho de cable IP68 21 mm 2 contactos |
1 |
21.89 |
21.89 |
RS‑PRO |
124-6683 |
|
Adaptador AC/DC 3 V |
1 |
12.75 |
12.75 |
RS‑PRO |
206-4908 |
|
WAGO 221 3 levers |
1 |
9.57 |
9.57 |
WAGO |
221-423 |
https://fr.rs-online.com/web/p/borniers-de-raccordement/2825143 |
Panel PVC |
1 |
1 |
Impresión 3D |
|||
Accoplador de cable |
1 |
15.1 |
15.1 |
RS‑PRO |
822-9653 |
|
Micro SD Card 16Go |
1 |
12.09 |
12.09 |
SanDisk |
467-SDSDQAB-016G |
https://www.mouser.fr/ProductDetail/SanDisk/SDSDQAB-016G?qs=EgF7oUuTQmp8cNxoHCNycQ%3D%3D |
USB µUSB connector |
1 |
2.19 |
2.19 |
Qualtek |
562-3025033-01 |
https://www.mouser.fr/ProductDetail/Qualtek/3025033-01?qs=1mbolxNpo8c5JqM9YiGl1Q%3D%3D |
Pressure compensation |
1 |
18.50 |
18.5 |
Schneider Electric |
177-8973 |
Outils nécessaire#
Il vous sera également utile d’avoir ces différents outils :
|
|
Ce guide de montage permet de monter une Centrale Setier énergie possédant 2 capteurs ampérométriques, mais il est possible d’en brancher jusqu’à 4. Pour cela, voir les commentaires présents dans les parties associées au branchement de ces capteurs.

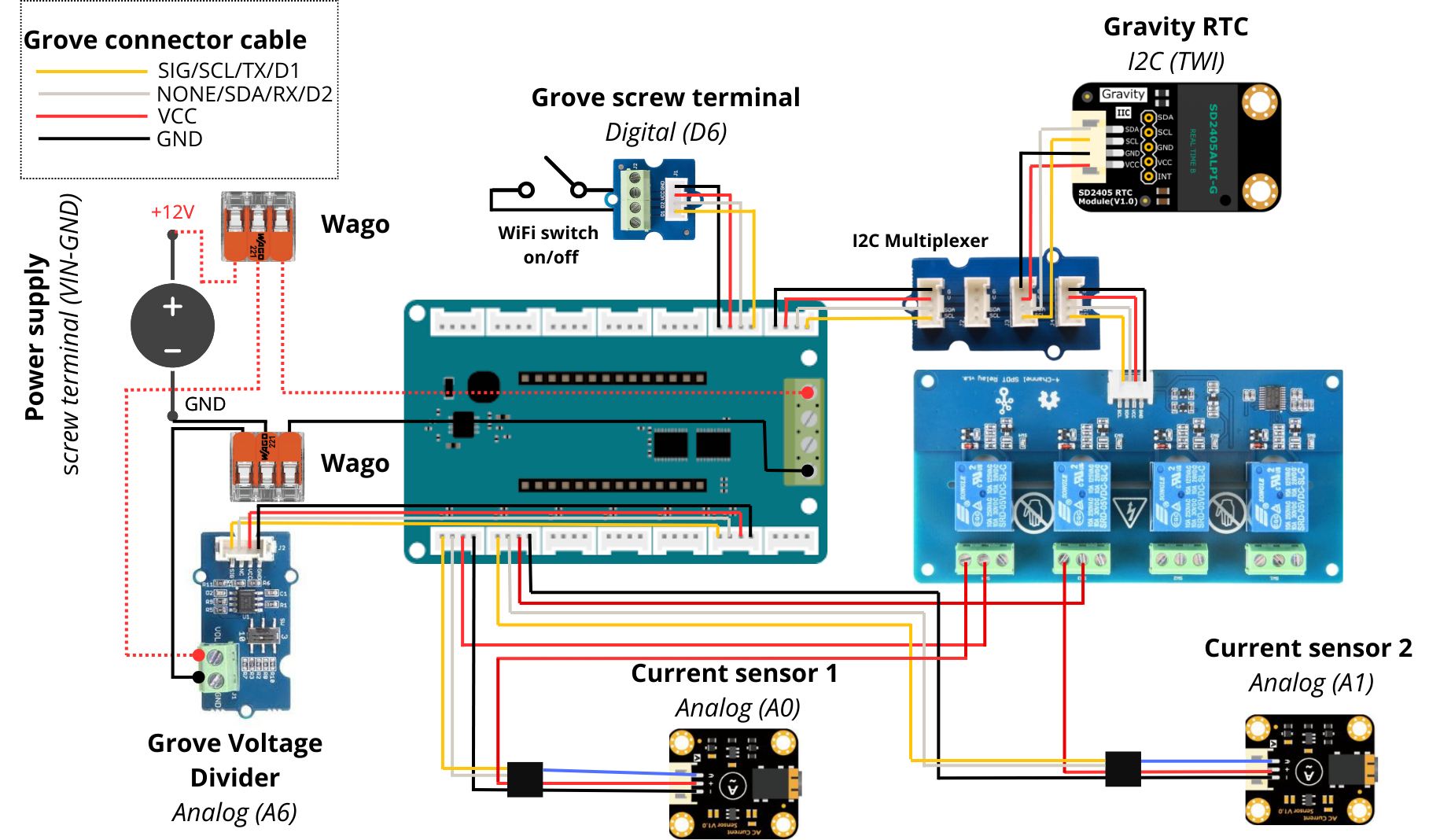

Schéma Electronique#
Etape 1 : Préparation du support fond de panier#
1. Mise en place des Entretoise#
Se detalla el uso de una placa impresa. Si no dispone de impresora 3D, acuda a un Fablab cercano.

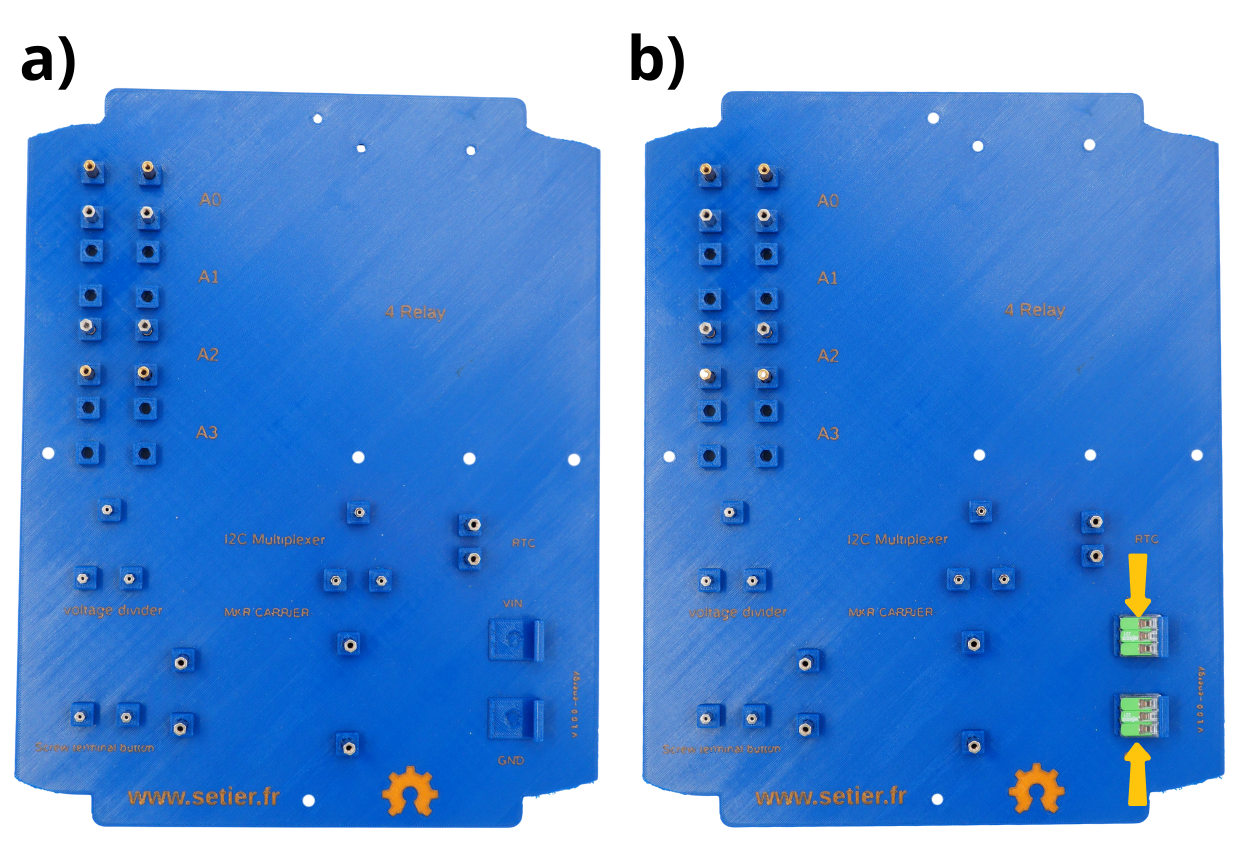

Tomar la placa.

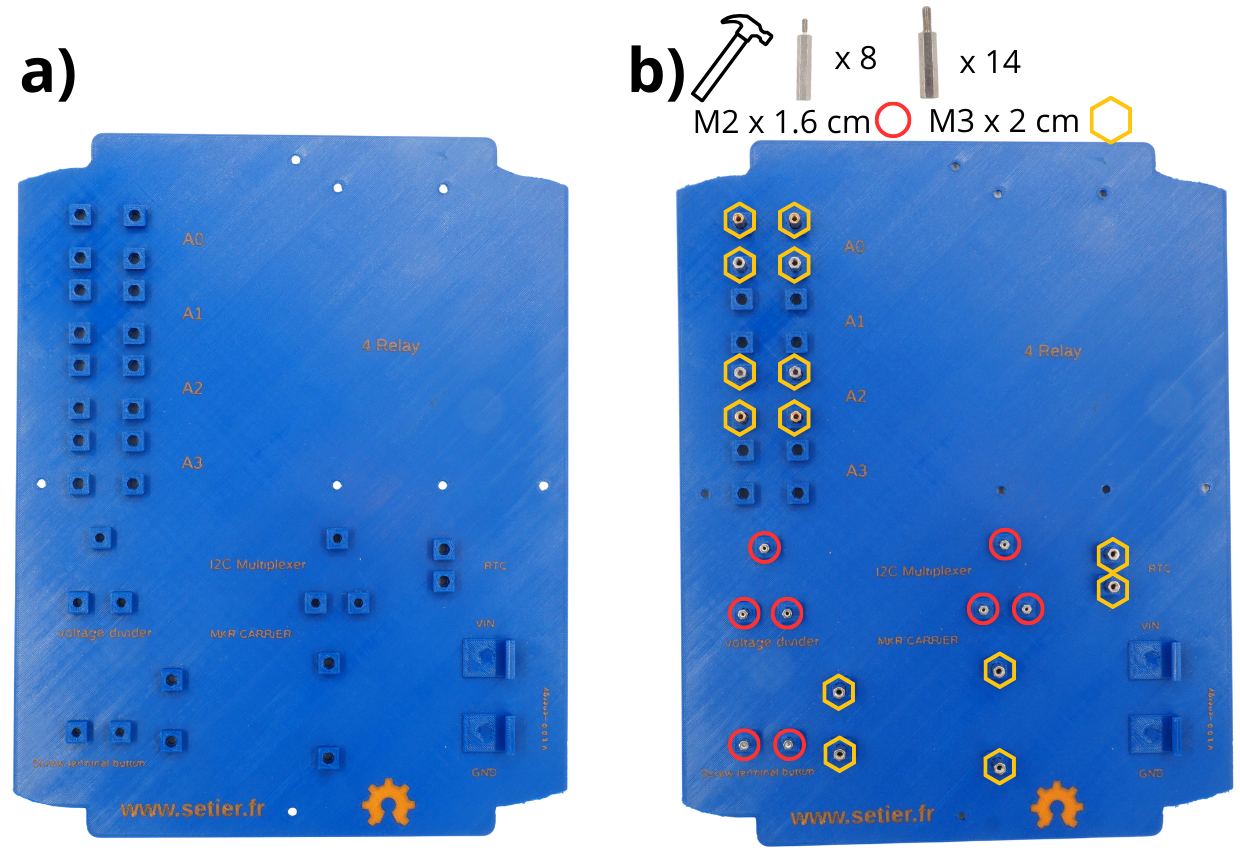

Insérer les Entretoise M2 de 1.6 cm, entretoises M3 de 2 cm, et entretoises M3 de 1 cm dans les trous prévu à cet effet. Vous pouvez utilisé un marteau pour les enfoncer plus profondément.
Atención
Pour la suite du montage, il est nécessaire que le côté femelle des Entretoise soit orientés vers le haut.
Une autre vue du résultat après le placement des Entretoise.

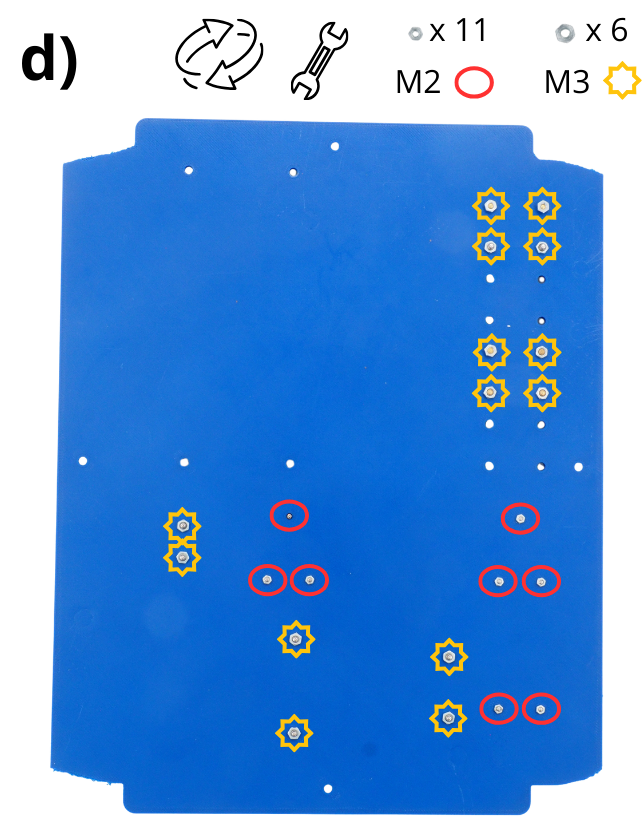

Retourner alors la plaque. Puis, à l’aide d’écrous M2 et M3, fixer les Entretoise M2 et M3 précédemment insérer dans les différents trous.

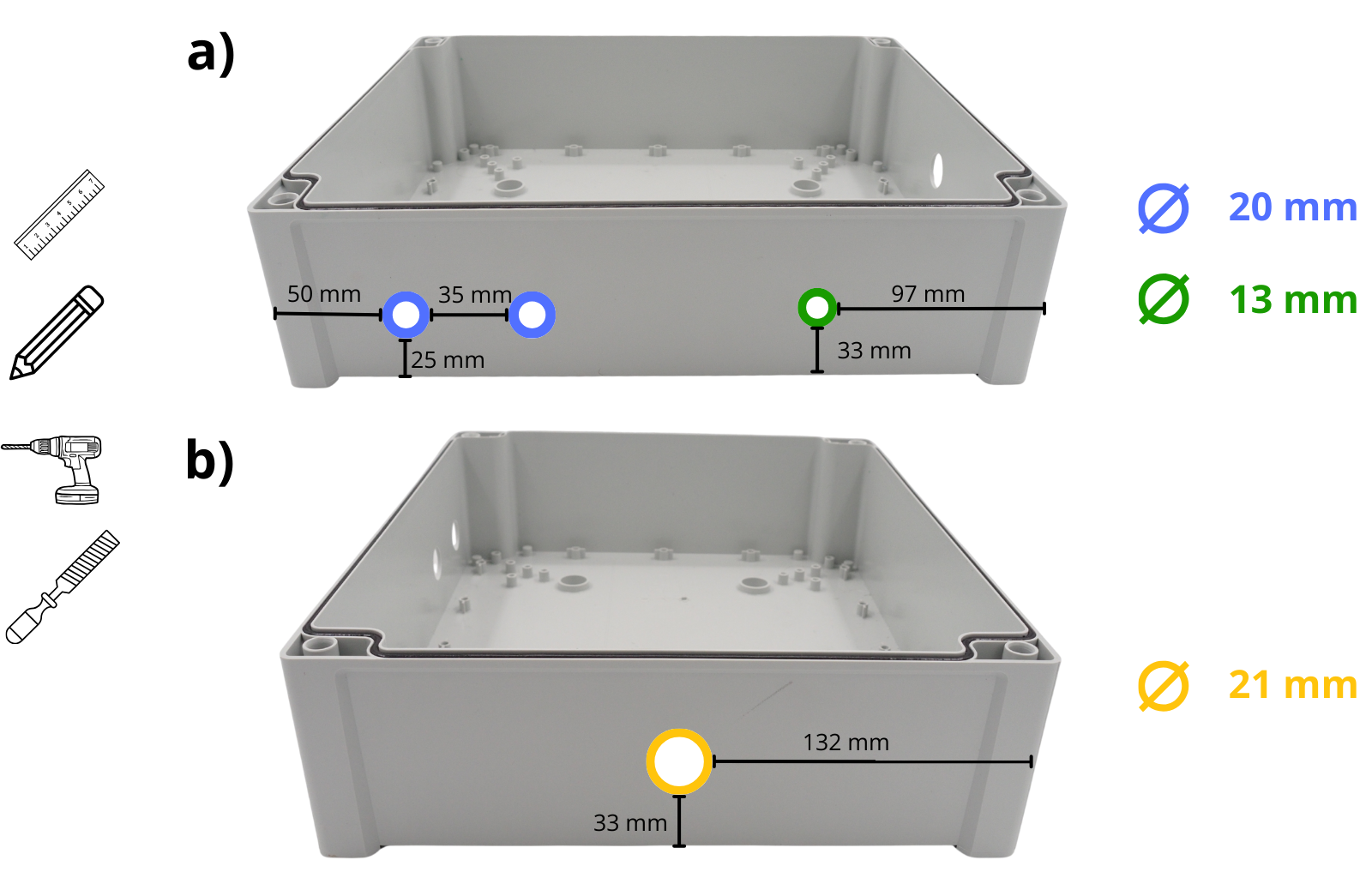

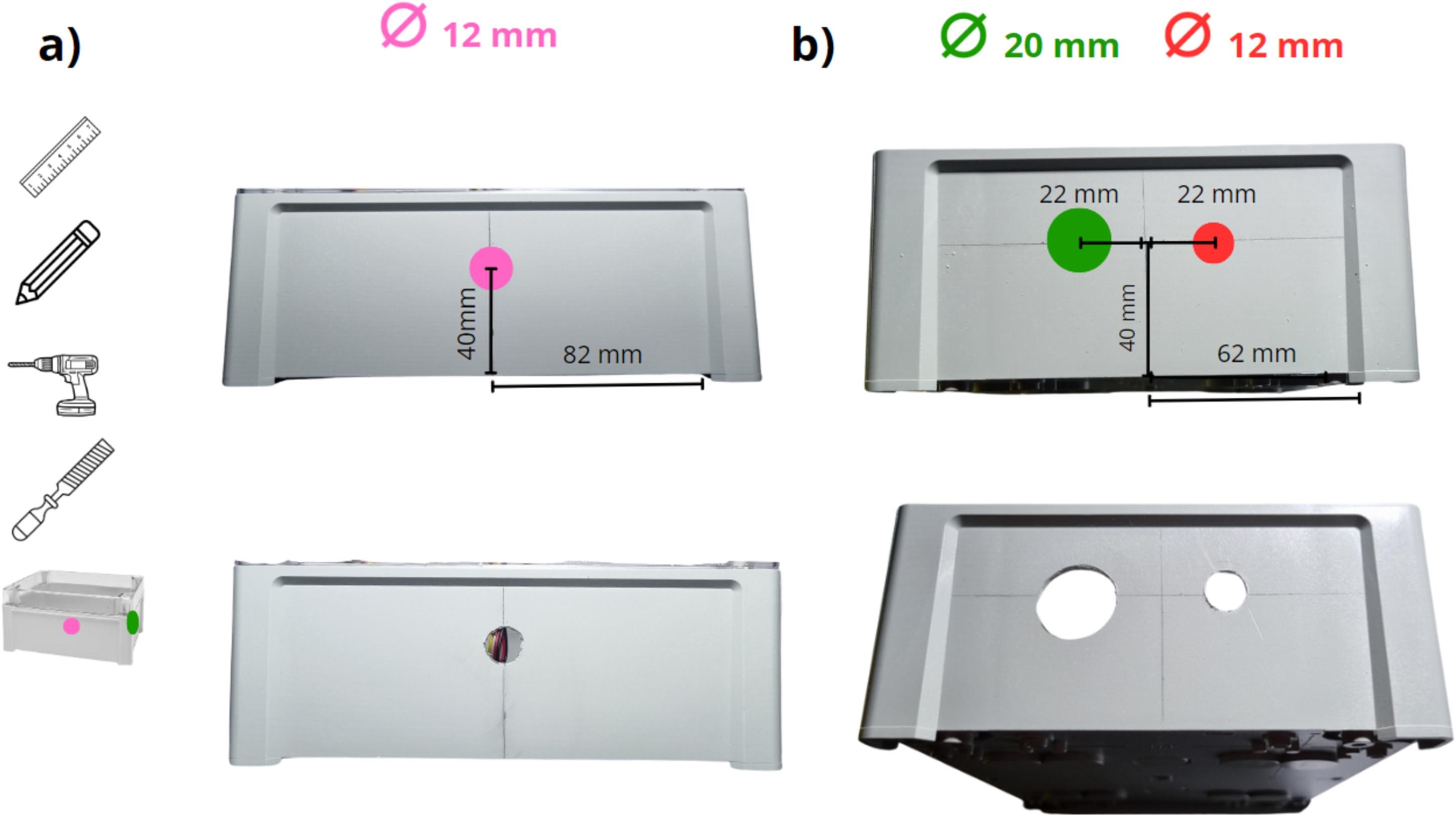

Prendre la boîte, et percer un trou de 20 mm de diamètre par capteur sur le côté le plus long (voir indication ci-dessous), ainsi qu’un trou de 13 mm de diamètre pour le bouton poussoir.
Prendre la boîte, et percer un trou de 21 mm de diamètre sur le côté le plus court, ainsi qu’un trou de 12 mm de diamètre (voir indication ci-dessous).
2. Mise en place des Borne de connexion WAGO#
Tomar la placa.

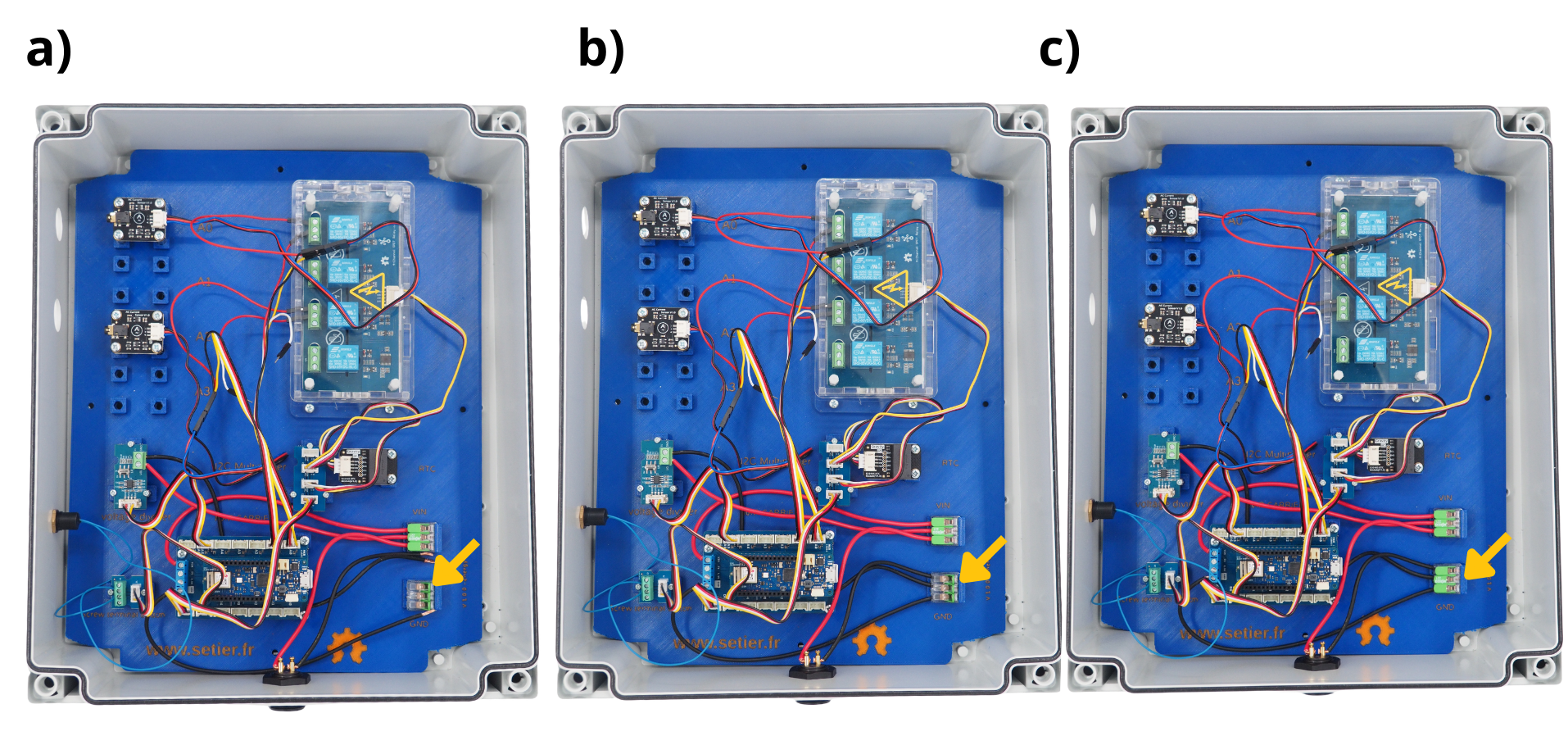

Insérer les Borne de connexion WAGO dans les supports prévues à cet effet. Pour cela, il suffit de les faires glisser.
Etape 2 : Montage et mise en place des cartes électroniques#
1. Assemblage et mise en place des cartes Arduino MKR#
Nota
Pour les étapes qui suivent, il vous sera réguliérement demandé de fixer à l’aide de visser les différents composants. Il n’est pas nécessaire de forcer au moment du vissage.
Ces cartes permettent le pilotage des différents éléments connectées au Datalogger (capteur, bouton…) ainsi que l’enregistrement des données associées (mesure, date…).
Insérer la carte Arduino MKR MEM Shield sur la carte Arduino MKR Connector Carrier, puis insérer la carte Arduino MKR Wifi 1010 sur la carte Arduino MKR MEM Shield.
Le résultat obtenu est le suivant. Insérer alors la carte SD dans le port prévu à cet effet de la carte Arduino MKR MEM Shield.
Placer cet Empilement sur les Entretoise M3 prévu à cet effet (nommé sur la plaque MKR CARRIER). Le visser à l’aide de vis M3.
Atención
Les trois cartes électroniques doivent être empilés dans le bon sens (Pin GND sur Pin GND par exemple).
2. Assemblage et mise en place des modules de mesures capteurs#
Ces modules permettent le raccordement des capteurs. Elles permettent de convertir le signal de mesure du capteur, et ainsi de le lire via les cartes Arduino précédemment connectées.

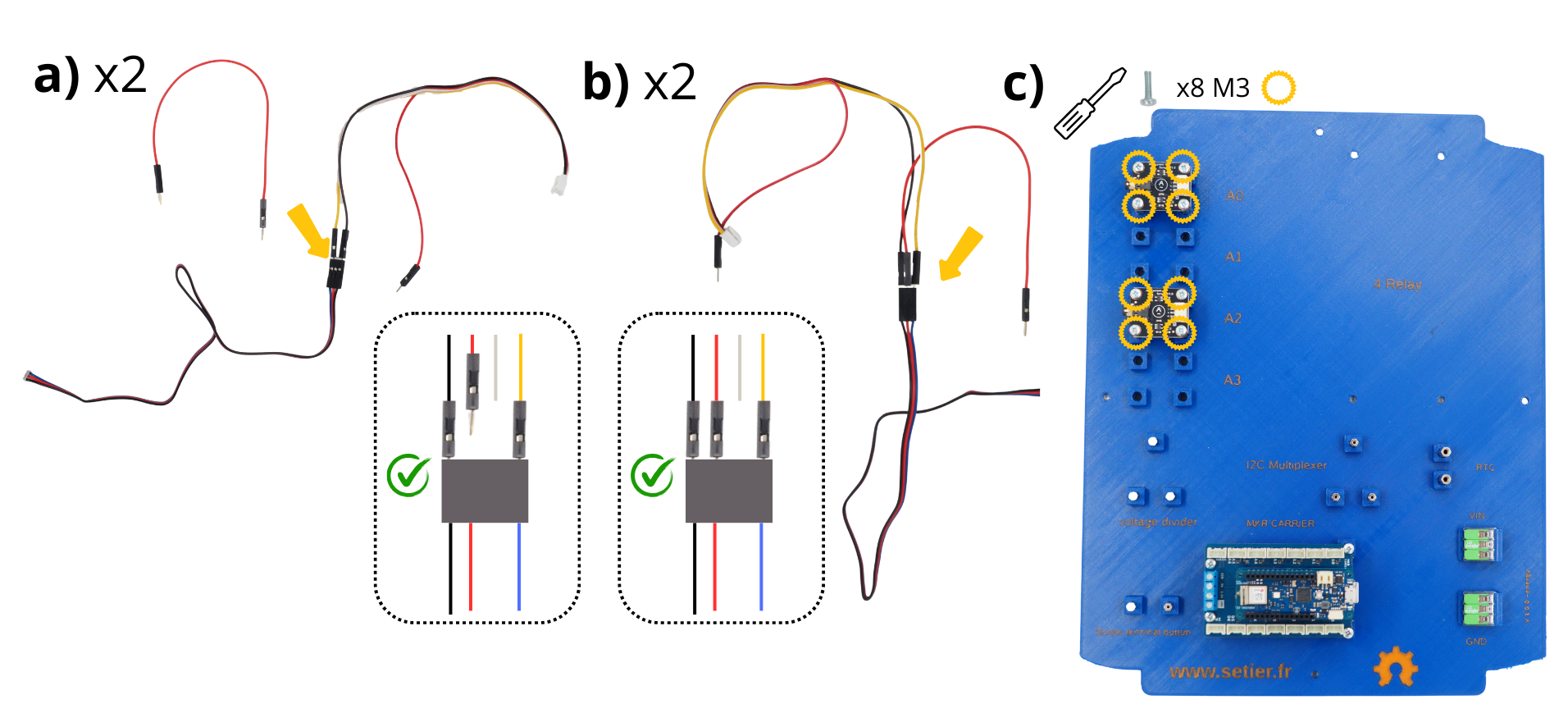

Prendre le Module de mesure associé à chaque capteur, ainsi qu’un Câble Picot rouge et un cable Grove Picot. Brancher le cable du Module de mesure. Brancher le câble jaune du câble Grove Picot au cable bleu du module de mesure. Brancher le câble noir du câble Grove Picot au cable noir du module de mesure.
Prendre le Câble Picot rouge et brancher une de ses extrémités au Module de mesure. L’autre extrémité sera branché ultérieurement.
Placer les 2 modules de mesures sur les Entretoise M3 prévu à cet effet (nommé sur la plaque A0, A1, A2 et A3, selon le nombre de capteurs qui seront branchés). Les visser à l’aide de vis M3
3. Assemblage et mise en place du Module Grove Voltage Divider#
Este módulo mide la tensión de la batería del sistema. El sistema funciona a 12 V; es necesario cambiar la posición del interruptor.
Prendre le Module Grove Voltage Divider et brancher le câble Connecteur Grove fourni avec. Passer la position du commutateur de 3 à 10 (nommé Switch sur l’image).
Brancher l’autre extrémité du câble Connecteur Grove dans le port «A5-A6» de la carte Arduino MKR Connector Carrier.
Placer le Module Grove Voltage Divider sur les Entretoise M2 prévu à cet effet (nommé sur la plaque voltage divider). Le visser à l’aide de vis M2.
4. Assemblage et mise en place du Module Grove Screw Terminal#
Le Module Grove Screw Terminal permet d’interfacer à l’aide de câble différents éléments qui seront ensuite gérés par le microcontroleur. Ici, il permet d’interfacer le bouton poussoir.
Prendre le module Module Grove Screw Terminal et brancher le câble Connecteur Grove fourni avec.
Brancher l’autre extrémité du câble Connecteur Grove sur le port «D5-D6» de la carte Arduino MKR Connector Carrier.
Placer le Module Grove Screw Terminal sur les Entretoise M2 prévu à cet effet (nommé sur la plaque screw terminal button). Le visser à l’aide de vis M2.
5. Assemblage et mise en place du :term:` Module Grove I2C Multiplexer`#
Le :term:` Module Grove I2C Multiplexer` permet d’interfacer différent système qui ont pour Protocole de communication I2C.
Prendre le module :term:` Module Grove I2C Multiplexer` et brancher le câble Connecteur Grove fourni avec.
Brancher l’autre extrémité du câble Connecteur Grove sur le port « TWI» de la carte Arduino MKR Connector Carrier.
Placer le :term:` Module Grove I2C Multiplexer` sur les Entretoise M2 prévu à cet effet (nommé sur la plaque I2C Multiplexer). Le visser à l’aide de vis M2.
6. Assemblage et mise en place du Module Gravity RTC#
Le Module Gravity RTC gère la temporalité des données enregistrées (RTC = Real Time Clock).

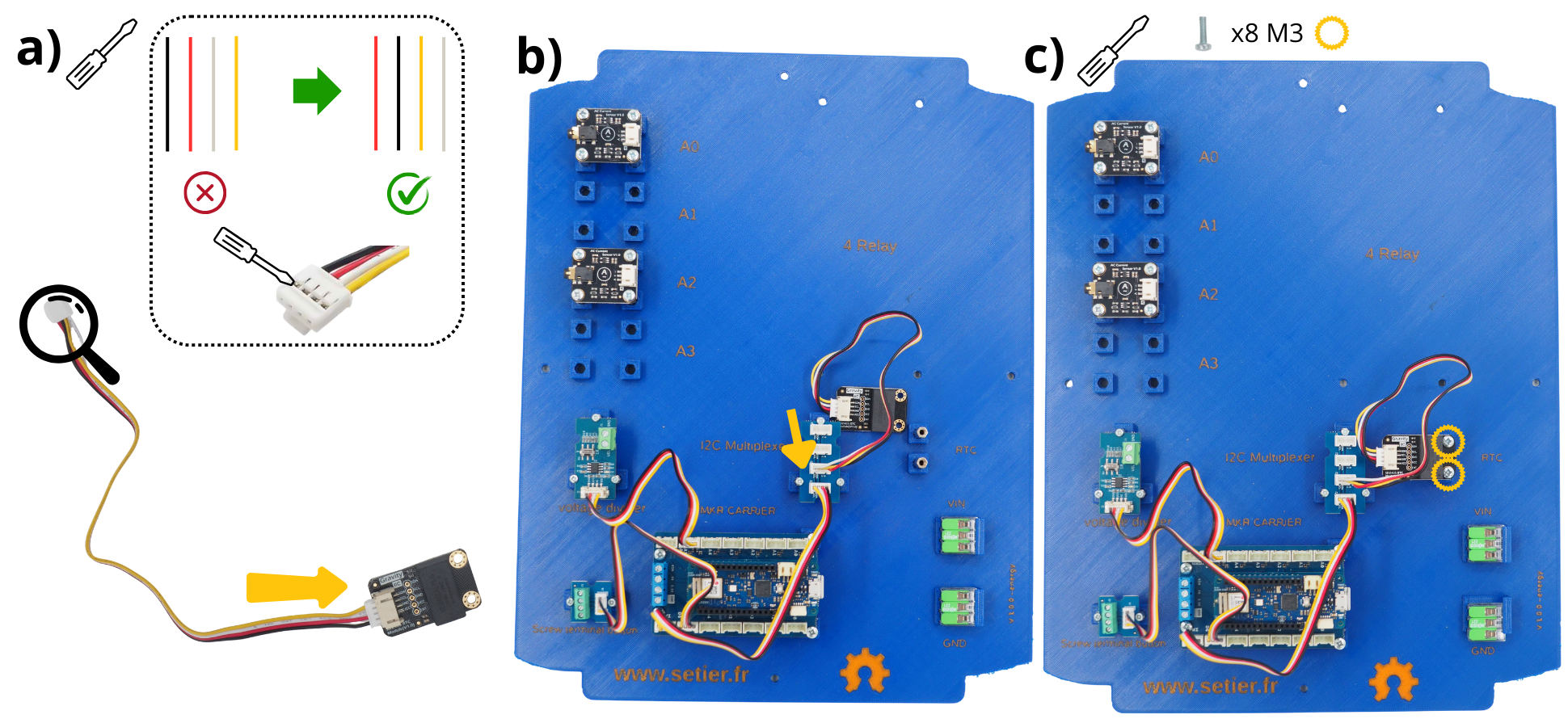

Prendre le Module Gravity RTC et brancher le câble Connecteur Grove fourni avec. Sur l’autre extremité du câble, utilisé un tournevis plat fin afin d’inverser le câble rouge et noir, ainsi que le câble blanc et (voir Vidéo).
Brancher l’autre extrémité du câble Connecteur Grove sur un des ports disponible du :term:` Module Grove I2C Multiplexer`.
Placer le Module Gravity RTC sur les Entretoise M3 prévu à cet effet (nommé sur la plaque RTC). Le visser à l’aide de vis M3.
Ver también
Afin de mieux comprendre comment inverser ces câbles, voir la vidéo suivante : https://www.youtube.com/watch?v=0G7iIwfuaJ8
7. Assemblage et mise en place de le Module Grove 4 Relay#
Le Module Grove 4 Relay permet de gèrer l’alimentation des capteurs, et donc de les éteindres lorsqu’ils ne mesurent pas.

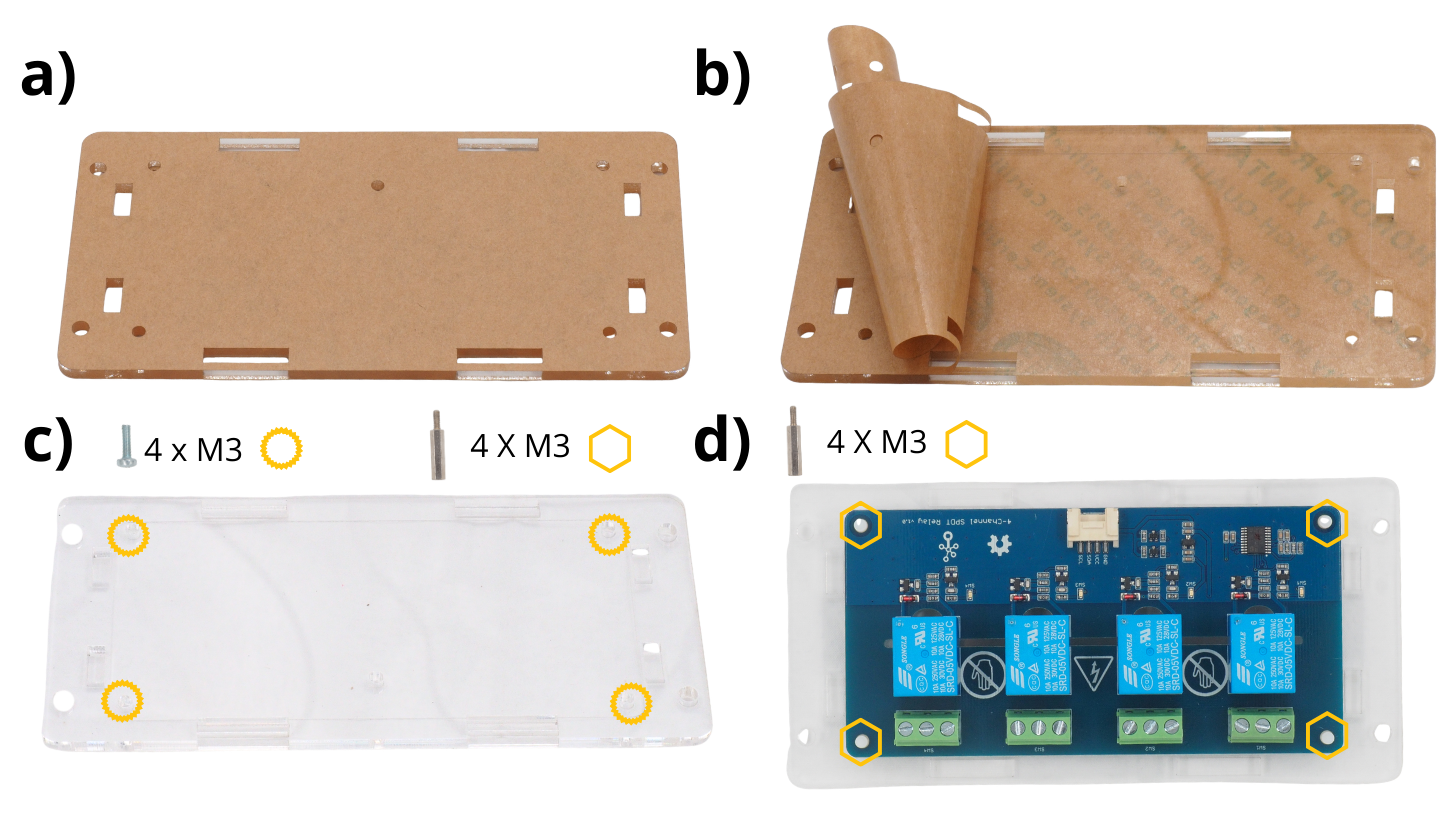

Prendre les différents éléments Plexiglas du Module Grove 4 Relay.
Enlever le scotch de protection sur tous ces éléments.
Prendre la plaque du dessous, puis insérer 4 vis M3 (fourni avec) par le dessous. Fixer alors 4 entretoises M3 de 5 mm sur ces mêmes vis.
Placer la carte éléctronique sur ces Entretoise, puis les fixer à l’aide d”entretoises M3 de 2 cm (fourni avec).

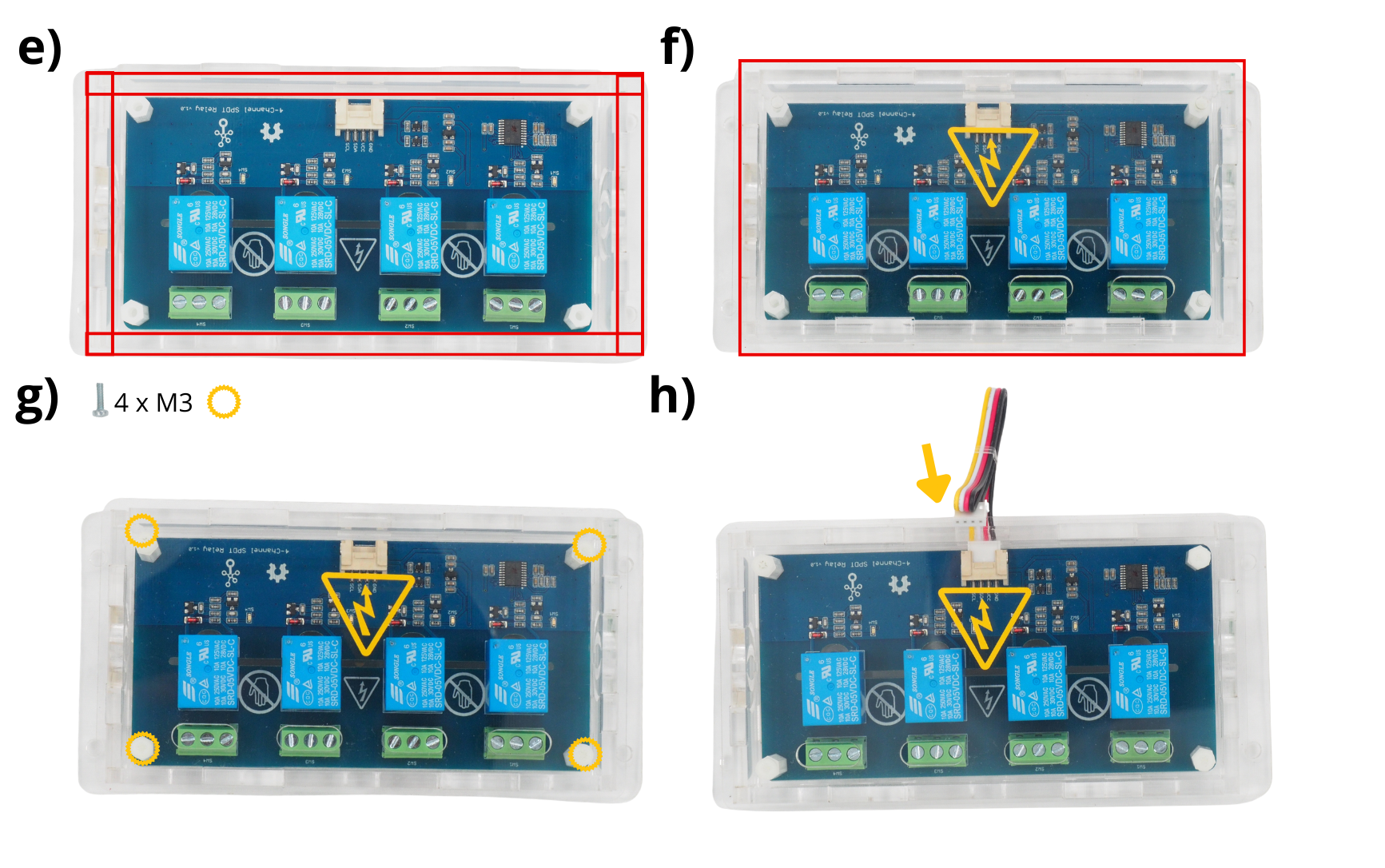

Placer les éléments Plexiglas verticaux autour de la carte électronique.
Placer le couvercle en Plexiglas sur les Entretoise M3 prévu à cet effet, au dessus de la carte électronique.
Fixer cette dernière à l’aide de vis M3 (fourni avec).
Brancher le Connecteur Grove fourni avec au Module Grove 4 Relay.
Placer le Module Grove 4 Relay sur les trous prévus à cet (nommé 4 relay).
Insérer des vis M3 dans les trous prévu à cet effet.
Retourner alors la plaque, et fixer ces vis à l’aide d’écrous M3.
Etape 3 : Câblage des différentes cartes éléctroniques#
1. Branchement de l’alimentation des cartes Arduino#
Nota
Pour les étapes qui suivent, il vous sera réguliérement demandé d’insérer des câbles dans différents Bornier à vis, puis de les visser. Pour cela, il est d’abord nécessaire de dévisser le Bornier à vis (voir image), afin de l”ouvrir, et permettre d’y insérer un câble avant de revisser pour fermer le Bornier à vis sur le câble.
Couper et dénuder un câble rouge et un câble noir de 20 cm.
Insérer le câble noir dans le Bornier à vis GND de la Arduino MKR Connector Carrier, puis le visser.
Insérer le câble rouge dans le Bornier à vis VIN de la Arduino MKR Connector Carrier, puis le visser.
2. Branchement de la mesure de tension au Module Grove Voltage Divider#

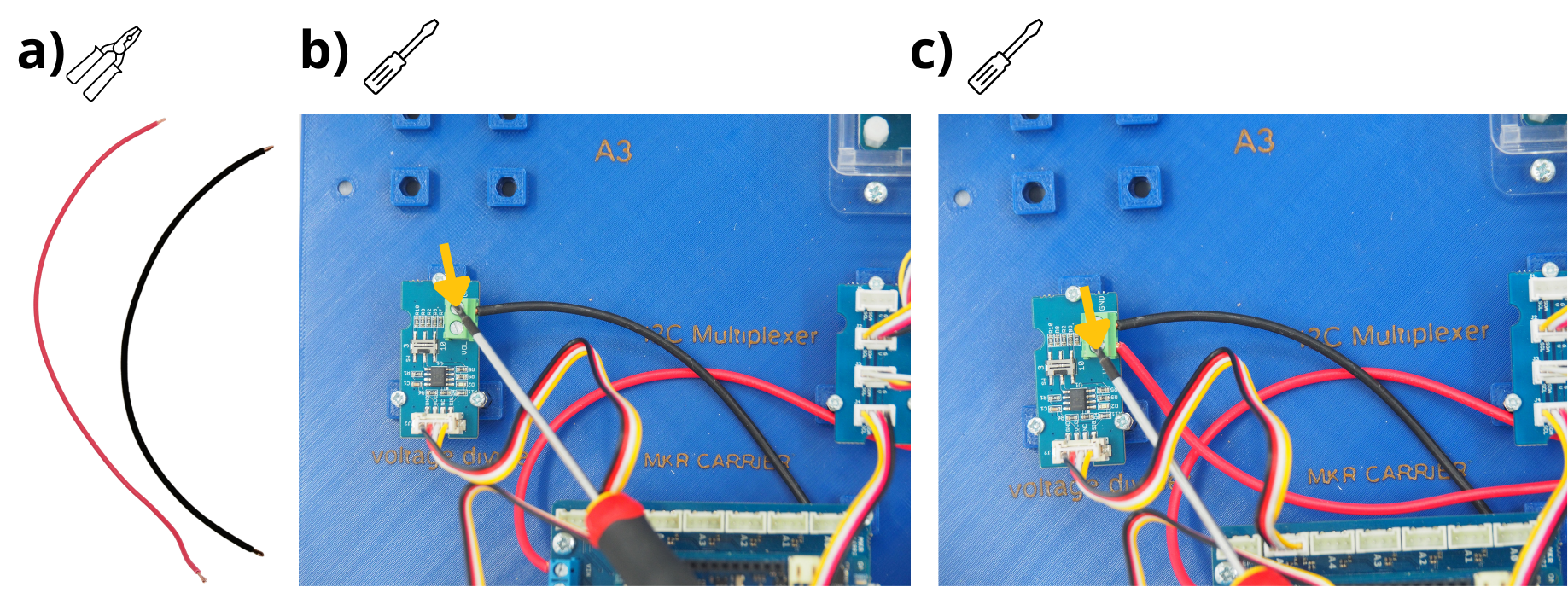

Couper un câble rouge et un câble noir de 15 cm, puis dénuder leurs extrémités à l’aide d’une pince à dénuder.
Insérer le câble noir dans le Bornier à vis «GND» du Module Grove Voltage Divider et le visser.
Insérer le câble rouge dans le Bornier à vis «VOL» du Module Grove Voltage Divider et le visser.
3. Branchement des capteurs énergies#

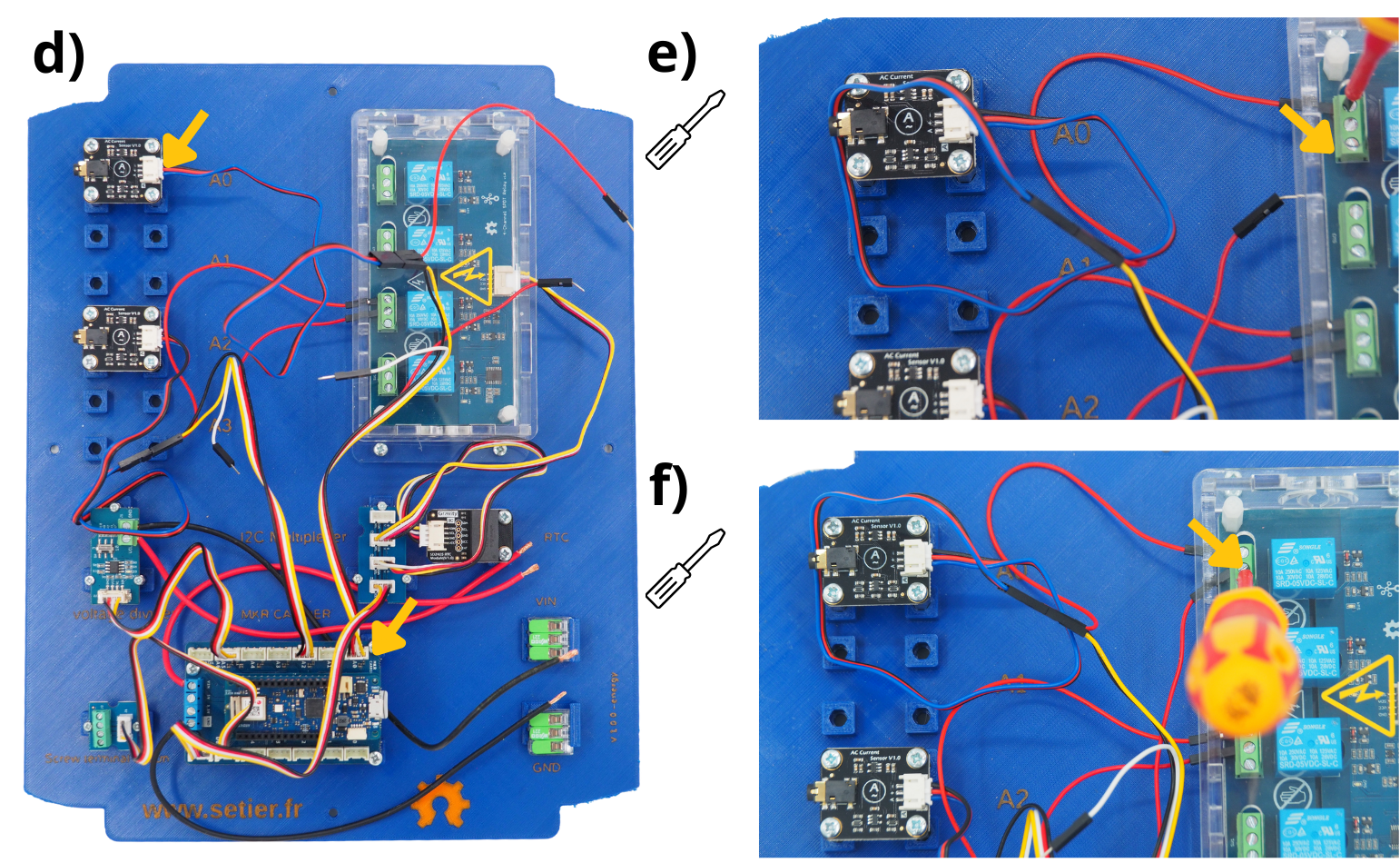

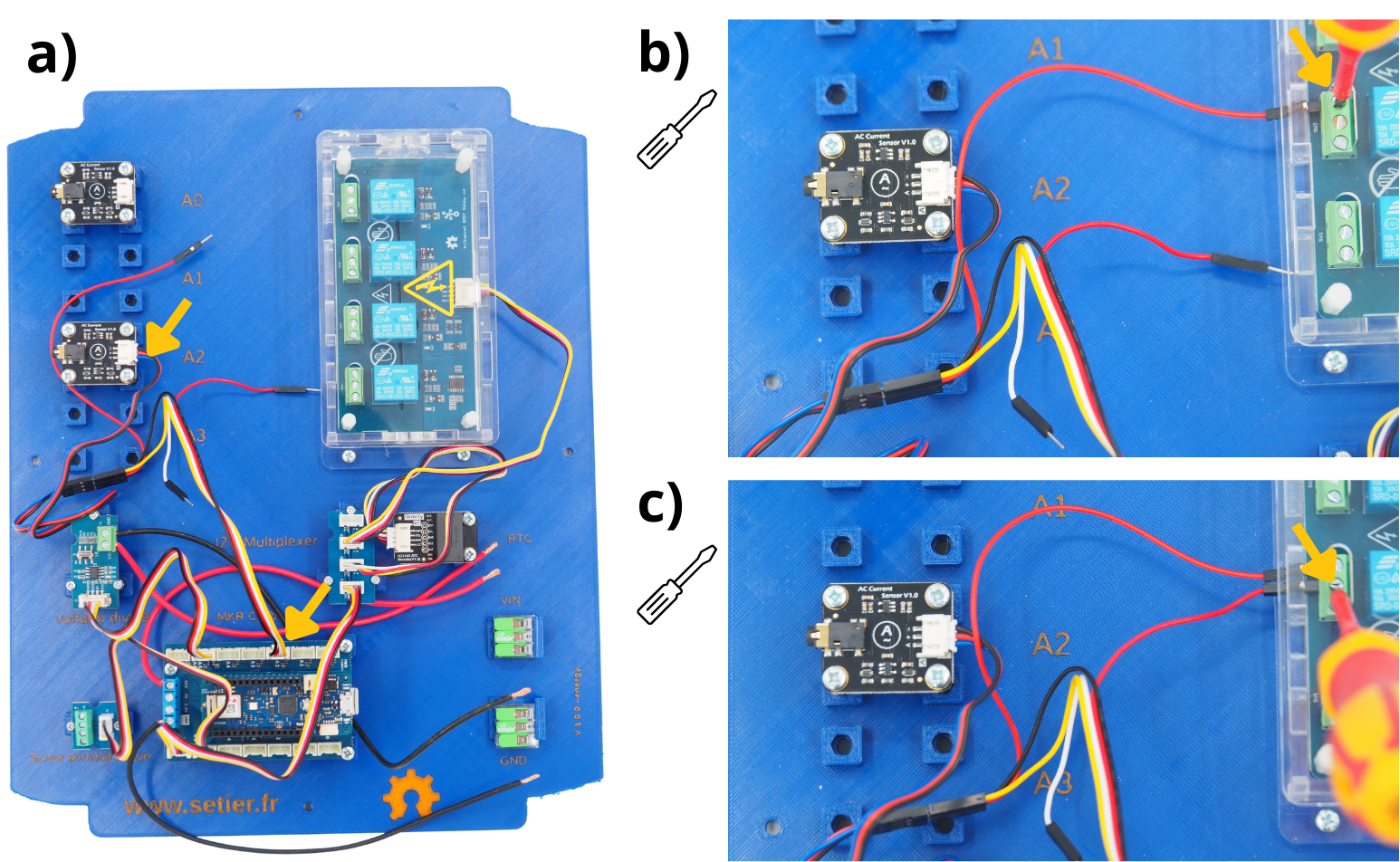

A l’aide du câble préparé à l’étape 2.2, brancher l’éxtrémité Grove sur un des ports «A0» à «A3» (ici A2), et l’autre extrémité sur la carte capteur placé sur les Entretoise A2.
Prendre l’extrémité rouge en provenance du câble cavalier de la carte capteur et l’insérer dans le premier trou du troisième relay (car 3 ème port de la carte Arduino MKR Connector Carrier), puis le visser.
Prendre l’extrémité rouge en provenance du câble Grove Picot du port «A3» et l’insérer dans le second trou du troisième relay, puis le visser.
A l’aide du câble préparé à l’étape 2.2, brancher l’éxtrémité Grove sur un des ports «A0» à «A3» (ici A0), et l’autre extrémité sur la carte capteur placé sur les Entretoise A0.
Prendre l’extrémité rouge en provenance du câble cavalier de la carte capteur et l’insérer dans le premier trou du premier relay (car 1 er port de la carte Arduino MKR Connector Carrier), puis le visser.
Prendre l’extrémité rouge en provenance du câble Grove Picot du port «A0» et l’insérer dans le second trou du premier relay, puis le visser.
Faire les étapes g et h pour l’ensemble des capteurs connectés à votre centrale, sur les relais et ports suivants.
4. Mise en place de la plaque au sein de la boîte#
Tomar la placa.

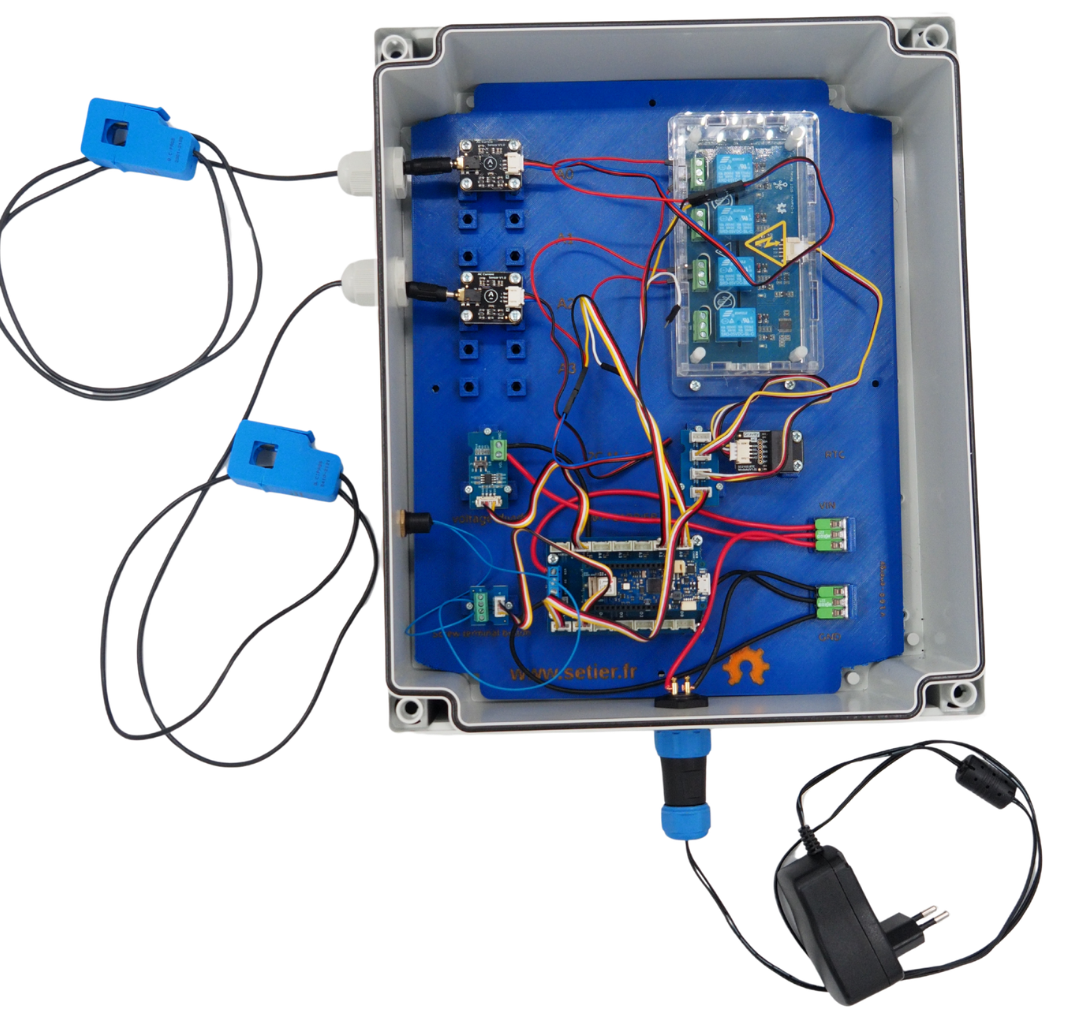

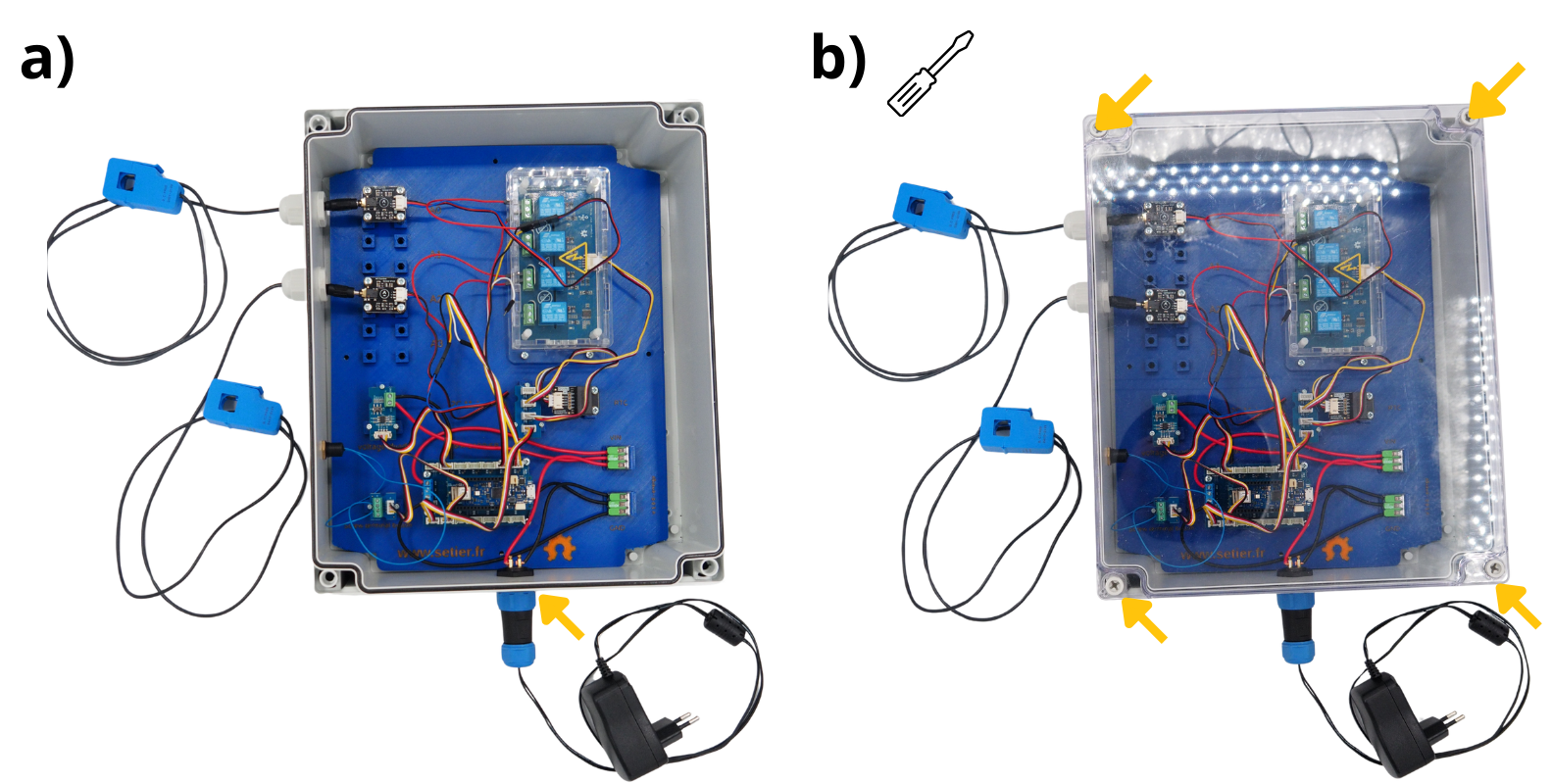

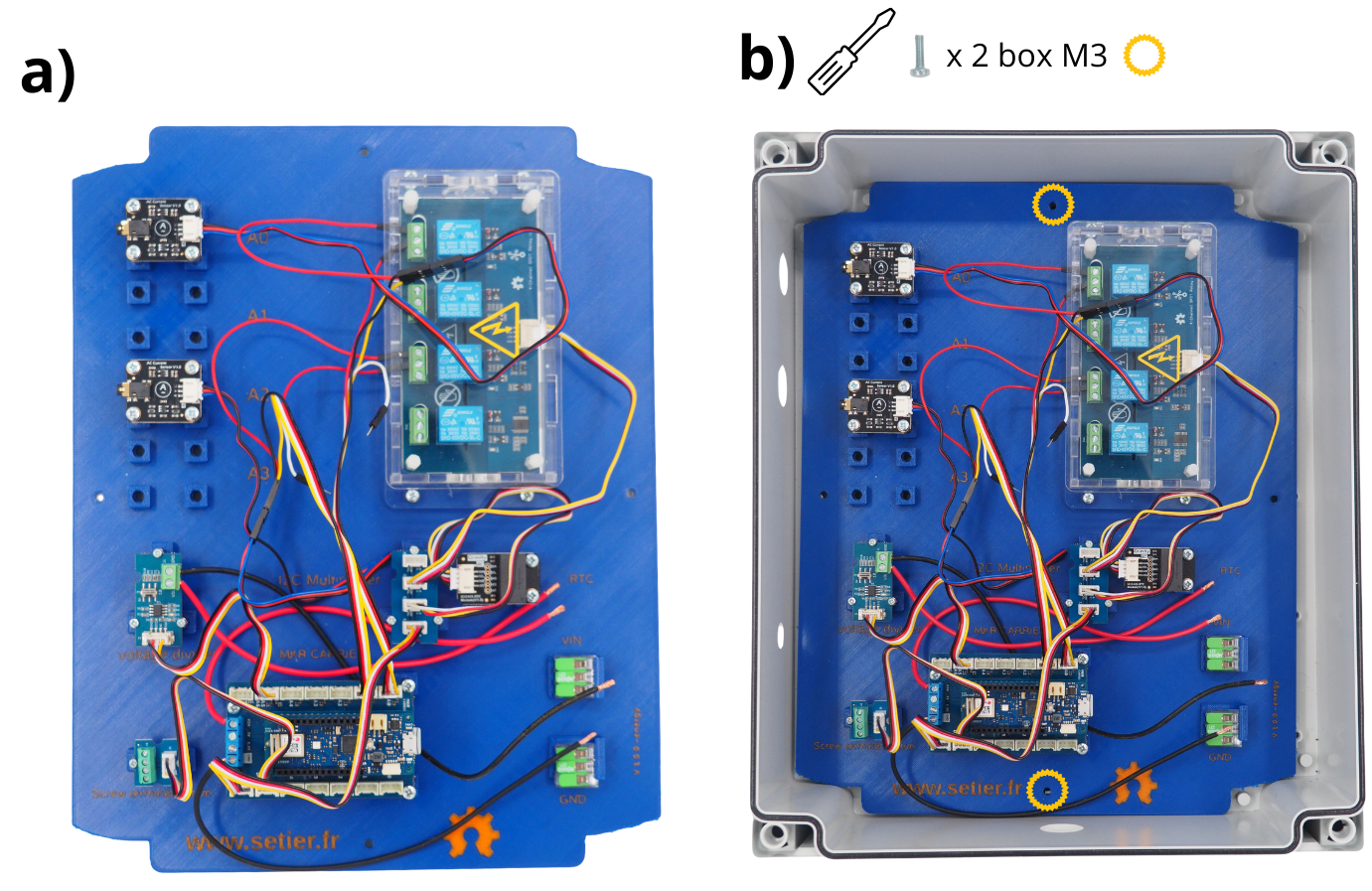

La mettre en place dans la boîte (voir image). La visser à l’aide des vis fourni avec.
5. Branchement du bouton poussoir#
Atención
Le joint du bouton poussoir doit-être placé à l’extérieur de la boîte.

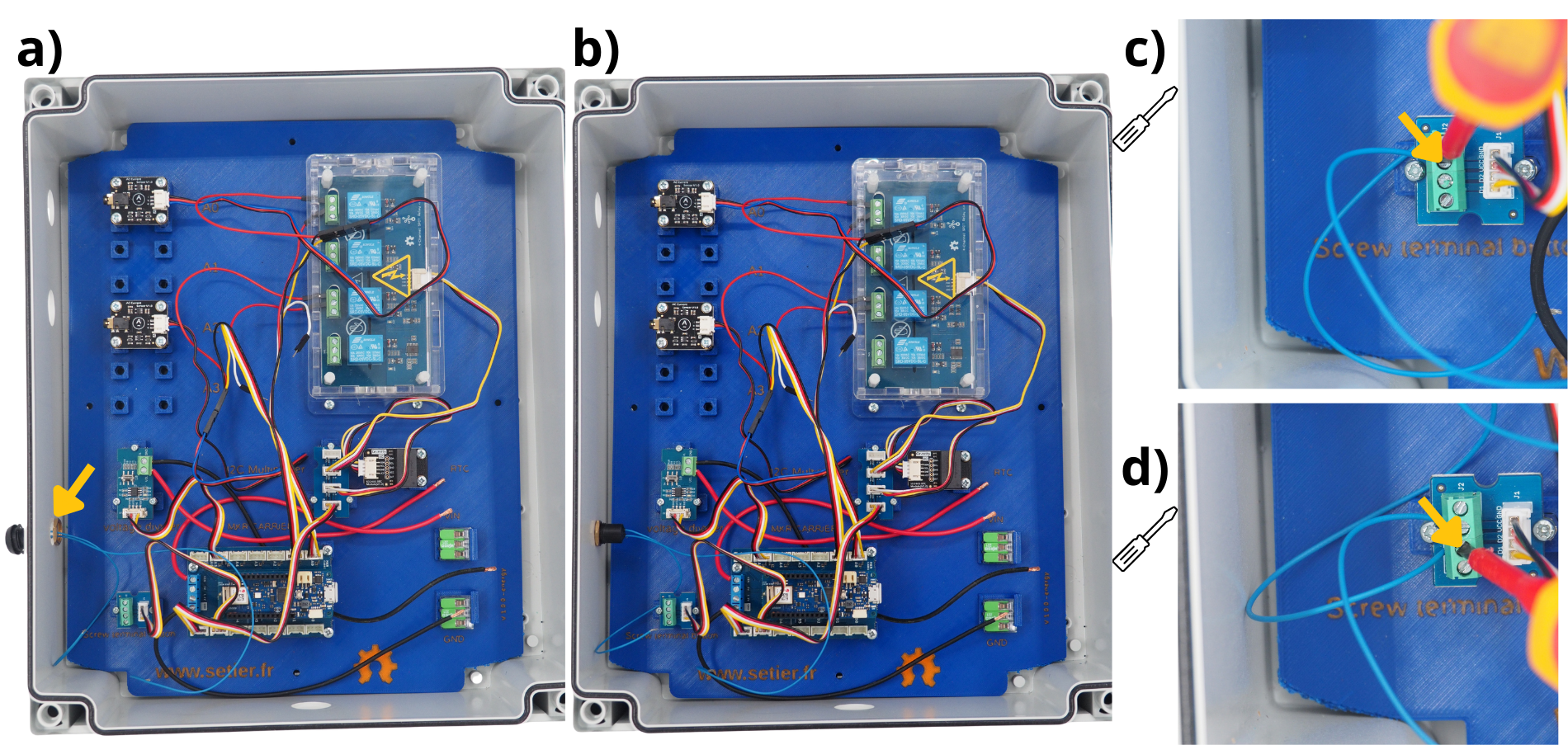

Insérer le bouton poussoir dans le trou prévu à cet effet.
Le fixer.
Dénuder l’éxtrémité d’un des câbles bleus du bouton poussoir, puis l’insérer dans le port «D2» du Bornier à vis du Module Grove Screw Terminal, puis le visser.
Dénuder l’éxtrémité de l’autre câbles bleus du bouton poussoir, puis l’insérer dans le port «D1» du Bornier à vis du Module Grove Screw Terminal, puis le visser.
Etape 4 : Branchement de l’alimentation externe#
La partie suivante consiste à faire le câblage du bloc d’alimentation de la centrale. Ce bloc devra être branché à une prise 22O V lors de l’utilisation de la Centrale Setier.
Couper et dénuder un câble rouge et un câble noir de 20 cm.
Tomar el conector de alimentación de panel pasante.

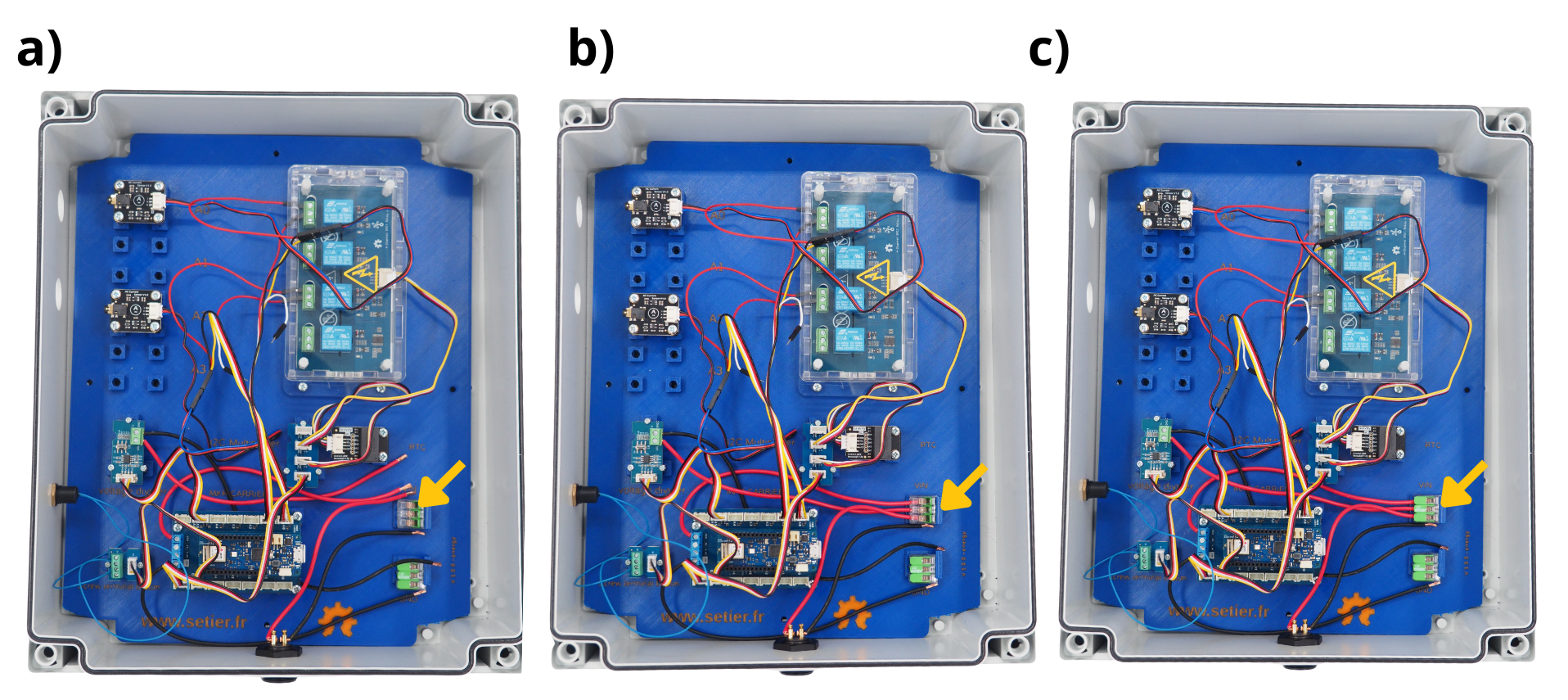

Insérer une extrémité du câble rouge dans le Bornier à vis «1» du connecteur d’alimentation panneau traversant, puis le visser.
Insérer une extrémité du câble noir dans le Bornier à vis «2» du connecteur d’alimentation panneau traversant, puis le visser.
Atención
Afin d’éviter tout court-circuit entre le câble GND (Noir) et le câble VIN (Rouge), ajouter une gaine thermorétractable.
Tomar el conector de alimentación de panel.
Desatornillarlo para acceder a los tornillos de conexión.
Observer les indications inscrites autour de celle-ci (Bornier à vis «1» et Bornier à vis «2»).
Tomar el adaptador de alimentación 220 V → 12 V, invertirlo y, con un destornillador, ajustar la salida a 12 V.
Cortar la extremidad del adaptador.
Dénuder les deux câbles sur cette même extrémité.
Passer la partie Presse-étoupe du connecteur extérieur d’alimentation.
Insérer le câble blanc dans le Bornier à vis «1» du connecteur d’alimentation panneau. Attention à bien connecter le bon câble sur le bon Bornier à vis.
Insérer le câble noir dans le Bornier à vis «2» du connecteur d’alimentation panneau. Attention à bien connecter le bon câble sur le bon Bornier à vis.
Visser le Presse-étoupe sur le connecteur précédemment raccordé.
La fuente de alimentación ya está lista.

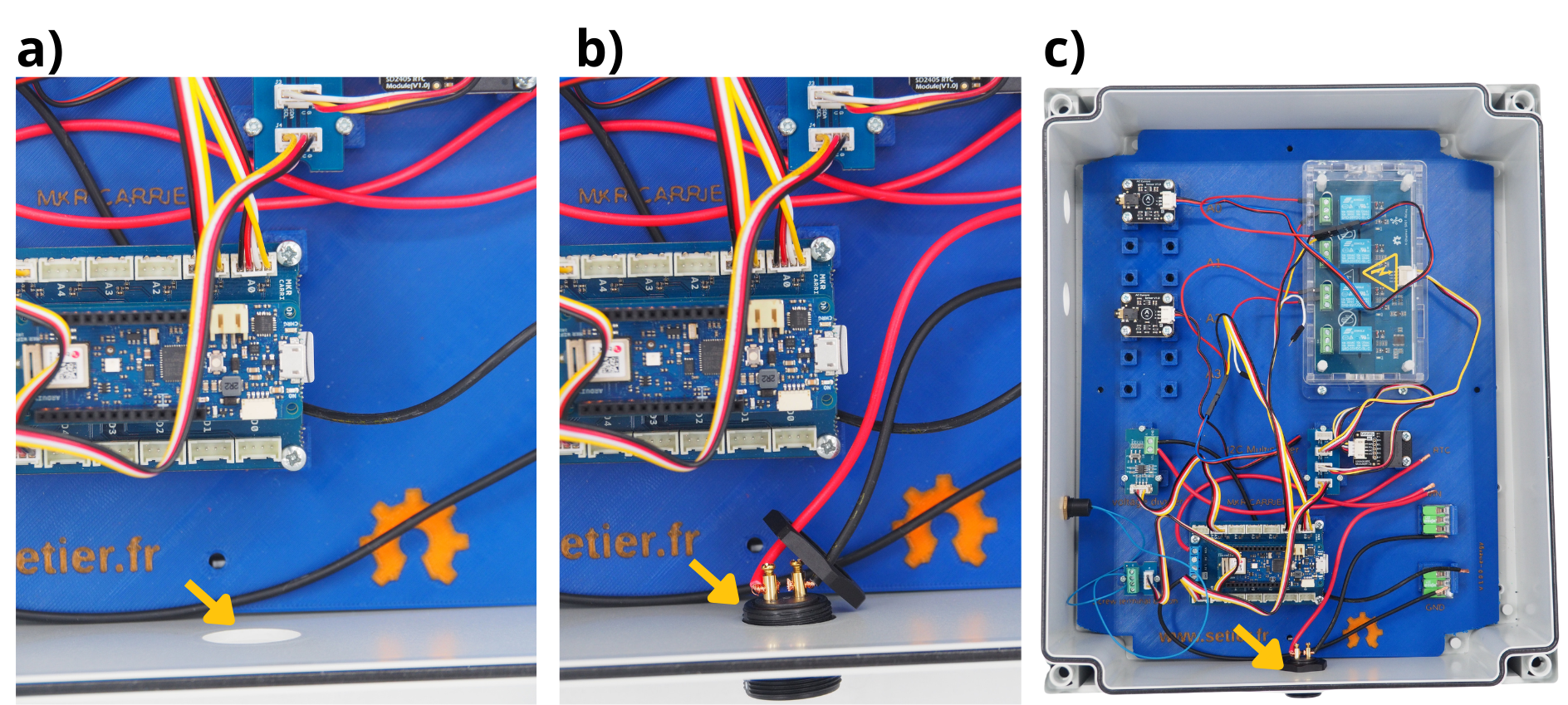

Prendre la prise d’alimentation précédemment cablé.
L’insérer dans le trou prévu à cet effet.
Fixer la à l’aide de l’écrou fourni.
Etape 5 : Raccordement des différents câbles d’alimentation#
1. Branchement de l’alimentation 12 V des différents éléments sur une Borne de connexion WAGO#
Ouvrir les 3 leviers de la première Borne de connexion WAGO.
Insérer dans chacun de ces leviers l’extrémité restante des cables rouges suivant : en provenance du Module Grove Voltage Divider, en provenance du bloc d’alimentation et en provenance de la carte Arduino MKR Connector Carrier.
Fermer les 3 leviers connectés à la Borne de connexion WAGO.
2. Branchement de la masse GND des différents éléments sur une Borne de connexion WAGO#
Ouvrir les 3 leviers de la première Borne de connexion WAGO.
Insérer dans chacun de ces leviers l’extrémité restante des cables noirs suivant : en provenance du Module Grove Voltage Divider, en provenance du bloc d’alimentation et en provenance de la carte Arduino MKR Connector Carrier.
Fermer les 3 leviers connectés à la Borne de connexion WAGO .
Etape 6 : Fin du montage#
1. Branchement des capteurs énergie#
Nota
Ces étapes sont à fair autant de fois qu’il y a de capteurs à brancher.

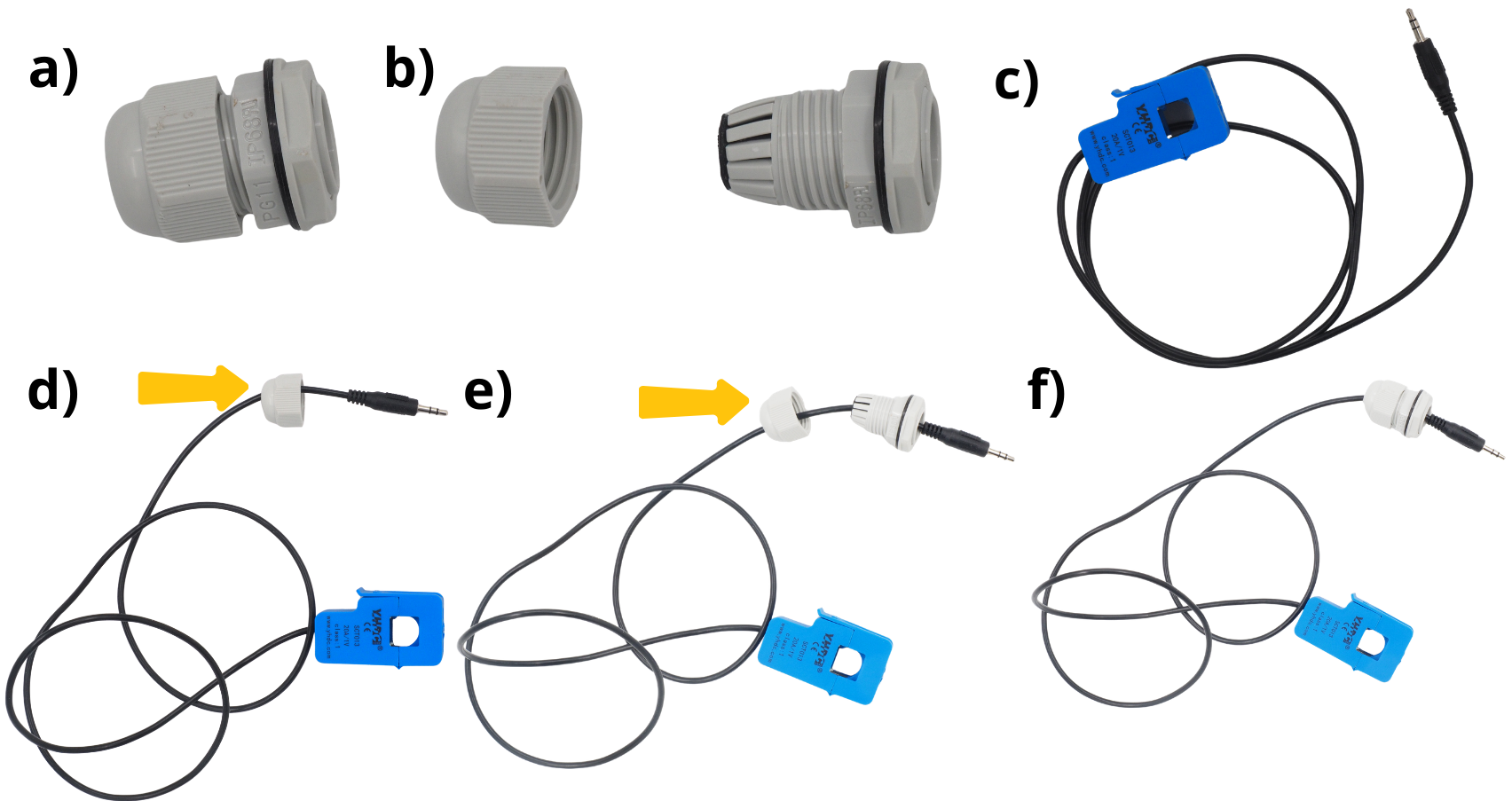

Prendre le Presse-étoupe M16.
L’ouvrir.
Prendre le capteur.
Insérer la prise Jack du capteur dans le premier élément du Presse-étoupe.
Insérer la prise Jack du capteur dans le second élément du Presse-étoupe.
Refermer le seconde élement sur le premier élément du Presse-étoupe.

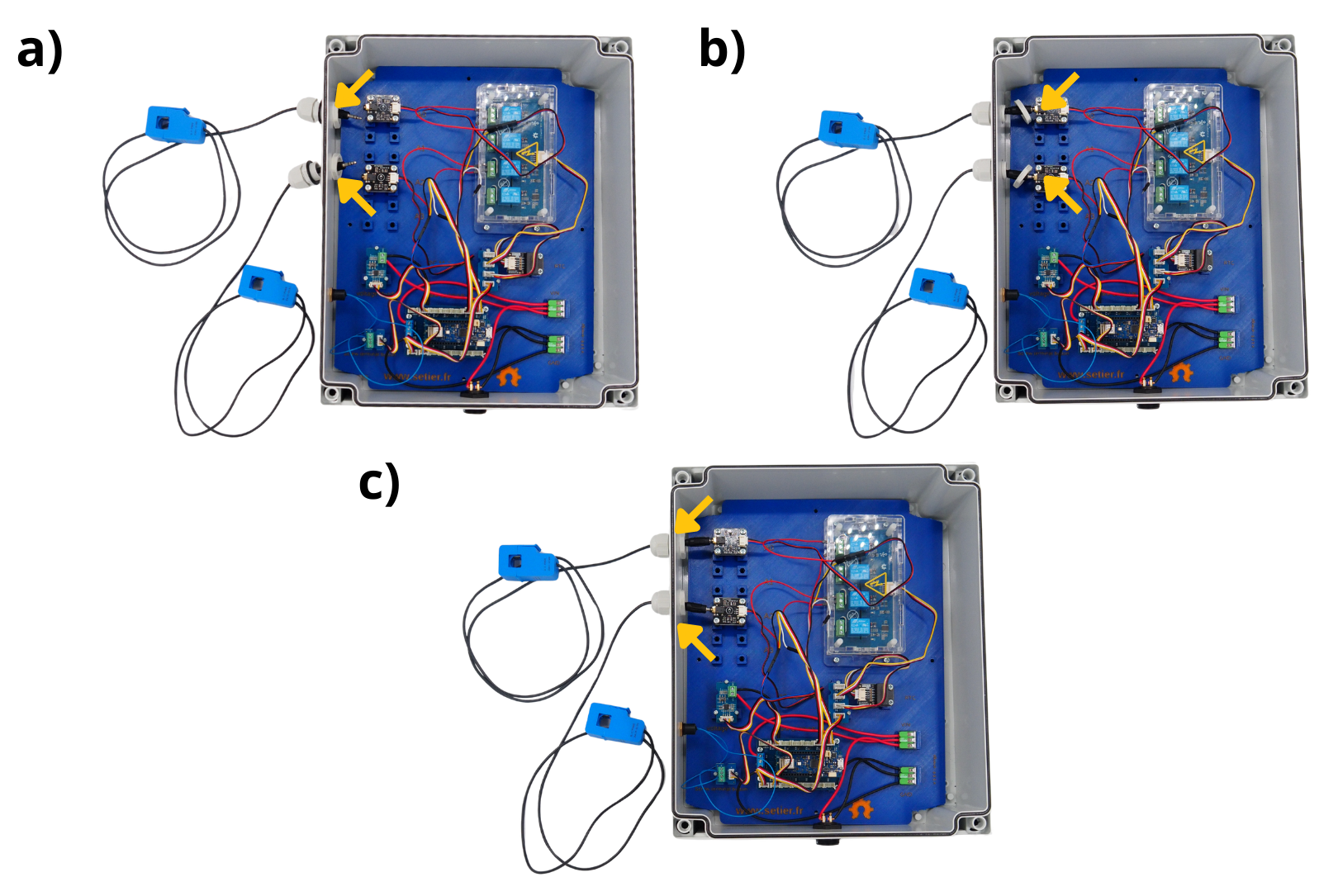

Insérer les Presse-étoupe dans les trous prévu à cet effet.
Brancher sur la carte capteur les prises Jack des capteurs**.
Fermer le Presse-étoupe.
2. Branchement de la prise et fermeture de la boîte.#
Tomar el conector de 12 V para la alimentación de la central y conectarlo al bloque de alimentación.
Cerrar la caja atornillando la tapa con los 4 tornillos suministrados.
La Centrale Setier énergie est prête à être programmée, puis utilisée.
