Physico-Chimique#
Attention
Cette centrale est en cours de développement, il n’est donc pas encore possible de l’utiliser avec le nouveau capteur Oxygène dissous. De plus, les images consistant au cablage des différents types de capteurs ne sont pas encore disponible, aussi, il est nécessaire de se réferer à la partie sur les capteurs afin de comprendre comment connecter ceux-ci.
Information de montage
Nous vous invitons à vous réferer à ce document pour assembler la centrale SETIER Physico-Chimie. Le coût du matériel nécessaire au montage est, au 09/02/2026, de 939,17 Euros (pour une Centrale Setier avec 4 Capteurs). Le temps nécessaire au montage et à la programmation de cette Centrale Setier est de 6 heures. Pour cet assemblage, il est conseillé de vous placer dans une salle éclairé et calme, certaines étapes pouvant-être minutieuse. Assurez d’avoir l’ensemble du matériel et des outils nécessaires avant de débuter l’assemblage. Les listes d’outils et de matériels sont fourni dans la suite de la présente documentation.
Informations
SETIER est un projet participatif ouvert à tous, cependant l’assemblage des Centrales Setier associés requiere le respect des règles de sécurités associées à l’utilisation de cartes électroniques notamment. Les Centrales Setier doivent être assemblés dans un contexte professionel par des personnes ayant des connaissances en électronique. L’équipe SETIER ne peut en aucun cas être responsable de tout dommage matériels ou humain qui pourrait subvenir lors de l’assemblage ou de l’utilisation d’une Centrale Setier. De plus, l’équipe SETIER ne pourra être portée responsable si la Centrale Setier ne fonctionne pas à la fin de l’assemblage.
You may redistribute and modify this documentation and make products using it under the terms of the CERN-OHL-P v2 (https:/cern.ch/cern-ohl). This documentation is distributed WITHOUT ANY EXPRESS OR IMPLIED WARRANTY, INCLUDING OF MERCHANTABILITY, SATISFACTORY QUALITY AND FITNESS FOR A PARTICULAR PURPOSE. Please see the CERN-OHL-P v2 for applicable conditions.
Données Techniques#
Propriétés techniques des capteurs |
Specifications |
Unités |
Capteurs |
Grandeur associée |
Tension d’entrée (VCC) |
3.3 à 5.5 |
V |
SEN0169-V2 Sensor |
pH |
Intervalle de mesures |
0 à 14 |
unité pH |
SEN0169-V2 Sensor |
pH |
Température d’utilisation |
0 à 60 |
°C |
SEN0169-V2 Sensor |
pH |
Résolution |
0.1 |
unité pH |
SEN0169-V2 Sensor |
pH |
Temps de réponse |
< 1 |
min |
SEN0169-V2 Sensor |
pH |
Durée de vie de la sonde |
6 |
mois |
SEN0169-V2 Sensor |
pH |
Longueur de cable |
5 |
m |
SEN0169-V2 Sensor |
pH |
Tension d’entrée (VCC) |
3 à 5 |
V |
DFR0300 Sensor |
Conductivité |
Interval de mesures |
0 à 20 |
mS/cm |
DFR0300 Sensor |
Conductivité |
Température d’utilisation |
0 à 40 |
°C |
DFR0300 Sensor |
Conductivité |
Durée de vie de la sonde |
6 |
mois |
DFR0300 Sensor |
Conductivité |
Longueur de cable |
1 |
m |
DFR0300 Sensor |
Conductivité |
Tension d’entrée (VCC) |
5 |
V |
SEN0464 Sensor |
Potentiel Redox |
Interval de mesures |
-2000 à 2000 |
mV |
SEN0464 Sensor |
Potentiel Redox |
Température d’utilisation |
5 à 70 |
°C |
SEN0464 Sensor |
Potentiel Redox |
Précision (à 25°C) |
10 |
mV |
SEN0464 Sensor |
Potentiel Redox |
Tension d’entrée (VCC) |
3.3 à 5 |
V |
SEN0237 Sensor |
Oxygène Dissous |
Intervalle de mesure |
0 to 20 |
mg/L |
SEN0237 Sensor |
Oxygène Dissous |
Durée de vie de la sonde |
12 |
mois |
SEN0237 Sensor |
Oxygène Dissous |
Durée de vie de la membrane |
1-2 |
mois |
SEN0237 Sensor |
Oxygène Dissous |
Durée de vie de la soude |
1 |
mois |
SEN0237 Sensor |
Oxygène Dissous |
Longueur de cable |
2 |
m |
SEN0237 Sensor |
Oxygène Dissous |
Matériel et outils nécessaires#
Afin d’assembler la Centrale Setier physico-chimique, le matériel nécessaire est le suivant :
Liste du matériel :
Component |
Number |
Cost per unit € |
Total cost € |
Manufacturer |
Ref. manufacturer |
Web reference |
|---|---|---|---|---|---|---|
Arduino MKR Wifi 1010 |
1 |
33.61 |
33.61 |
Arduino |
782-ABX00023 |
https://www.mouser.fr/ProductDetail/Arduino/ABX00023?qs=%252BEew9%252B0nqrAwxv2YQYWyPw%3D%3D |
Arduino MEM Shield |
1 |
19.55 |
19.55 |
Arduino |
782-ASX00008 |
https://www.mouser.fr/ProductDetail/Arduino/ASX00008?qs=%252BEew9%252B0nqrB6JgKBlp7dtg%3D%3D |
Arduino MKR Connector Carrier |
1 |
19.4 |
19.4 |
Arduino |
782-ASX00007 |
https://www.mouser.fr/ProductDetail/Arduino/ASX00007?qs=%252BEew9%252B0nqrD3EEw%252BoCBXVA%3D%3D |
Grove RS 485 |
1 |
4.69 |
4.69 |
Seeed-Studio |
713-103020193 |
https://www.mouser.fr/ProductDetail/Seeed-Studio/103020193?qs=vLWxofP3U2x0rKlJJj8lVg%3D%3D |
Gravity RTC |
1 |
7.4 |
7.4 |
DFRobot |
426-DFR0469 |
https://www.mouser.fr/ProductDetail/DFRobot/DFR0469?qs=EU6FO9ffTwe22wh0PfInCA%3D%3D |
Grove Voltage divider |
1 |
5.55 |
5.55 |
Seeed-Studio |
104020000 |
https://fr.farnell.com/seeed-studio/104020000/voltage-divider-board-arduino/dp/4007781?ost=104020000 |
Grove 4 pin Conversion cable |
5 |
2.88 |
2.88 |
Seeed-Studio |
110990210 |
https://www.mouser.fr/ProductDetail/Seeed-Studio/110990210?qs=1%252B9yuXKSi8A2O44lPDM%252BLw%3D%3D |
Jumper Wire |
50 |
13.46 |
13.46 |
OSEPP-Electronic |
LS-MMPJ-6 |
https://www.mouser.fr/ProductDetail/OSEPP-Electronics/LS-MMPJ-6?qs=wNBL%252BABd93OjwYkdMfv4tA%3D%3D |
Spacer M3x2cm |
8 |
1.08 |
8.64 |
Wurth-Elektronik |
710-971200354 |
https://www.mouser.fr/ProductDetail/Wurth-Elektronik/971200354?qs=wr8lucFkNMXVQ0nS%2FAg5sw%3D%3D |
Nut M3 |
20 |
8.18 |
8.18 |
Wurth-Elektronik |
560-293 |
|
Screw M3x8mm |
8 |
4.28 |
4.28 |
RS-PRO |
908-7661 |
|
Spacer M2x2cm |
10 |
0.808 |
8.08 |
Wurth-Elektronik |
710-971200244 |
https://www.mouser.fr/ProductDetail/Wurth-Elektronik/971200244?qs=wr8lucFkNMW86Ww6MhRnZQ%3D%3D |
Nut M2 |
20 |
7.41 |
7.41 |
Wurth-Elektronik |
560-271 |
|
Screw M2x8mm |
5 |
4.48 |
4.48 |
RS-PRO |
908-7637 |
|
Box Polycarbonate 344x289x117mm IP65 |
1 |
93.68 |
93.68 |
RS-PRO |
197-2020 |
https://fr.rs-online.com/web/p/boitiers-pour-usage-general/1972020?gb=a |
Pushbutton |
1 |
8.5 |
8.5 |
ITW Switches |
265-0635 |
|
Grove Screw Terminal |
2 |
1.9 |
3.8 |
Seeed-Studio |
713-103020007 |
https://www.mouser.fr/ProductDetail/Seeed-Studio/103020007?qs=1%252B9yuXKSi8B56dS97ffOlA%3D%3D |
SEN0169-V2 pH Sensor |
1 |
55.81 |
55.81 |
DF-ROBOT |
426-SEN0169-V2 |
https://www.mouser.fr/ProductDetail/DFRobot/SEN0169-V2?qs=yqaQSyyJnNi6FEZd1levOw%3D%3D |
SEN0464 ORP sensor |
1 |
110.94 |
110.94 |
DF-ROBOT |
426-SEN0464 |
https://www.mouser.fr/ProductDetail/DFRobot/SEN0464?qs=Rp5uXu7WBW%252BKn9v3EChM%2Fw%3D%3D |
RS485 Modbus O2 Sensor |
1 |
289.19 |
289.19 |
Seeed-Studio |
314990633 |
|
DR-ECK1.0 conductivity Sensor |
1 |
168.19 |
168.19 |
DRAGINO |
DR-ECK1.0 |
|
4.7 kOhm Resistance |
1 |
1.27 |
1.27 |
RS-PRO |
707-7727 |
https://fr.rs-online.com/web/p/resistances-traversantes/7077726?gb=a |
Temperature Sensor |
1 |
20.61 |
20.61 |
RS-PRO |
124-1081 |
|
Female panel connector IP68 21mm 2 contacts |
1 |
19.3 |
19.3 |
RS-PRO |
124-6674 |
https://fr.rs-online.com/web/p/connecteurs-circulaires-industriels/1246674?gb=a |
Male cable connector IP68 21mm 2 contacts |
1 |
21.89 |
21.89 |
RS-PRO |
124-6683 |
|
AC/DC 3V Adaptator |
1 |
12.75 |
12.75 |
RS-PRO |
206-4908 |
|
WAGO 221 5 levers |
4 |
9.57 |
9.57 |
WAGO |
221-415 |
|
PVC panel |
1 |
1 |
3D Print |
|||
Cable gland |
5 |
15.1 |
15.1 |
RS-PRO |
822-9653 |
|
Micro SD Card 16Go |
1 |
12.09 |
12.09 |
SanDisk |
467-SDSDQAB-016G |
https://www.mouser.fr/ProductDetail/SanDisk/SDSDQAB-016G?qs=EgF7oUuTQmp8cNxoHCNycQ%3D%3D |
USB µUSB connector |
1 |
2.19 |
2.19 |
Qualtek |
562-3025033-01 |
https://www.mouser.fr/ProductDetail/Qualtek/3025033-01?qs=1mbolxNpo8c5JqM9YiGl1Q%3D%3D |
Pressure compensation |
1 |
18.50 |
18.5 |
Schneider Electric |
177-8973 |

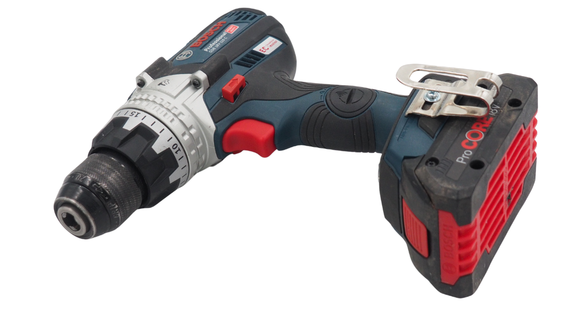

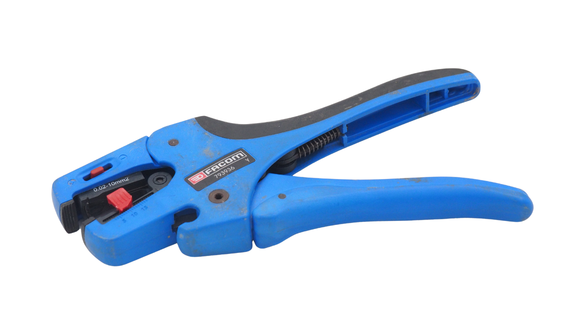

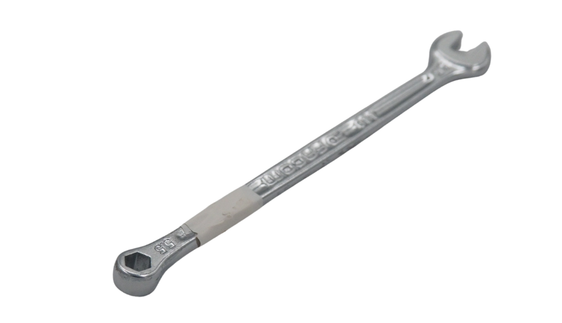

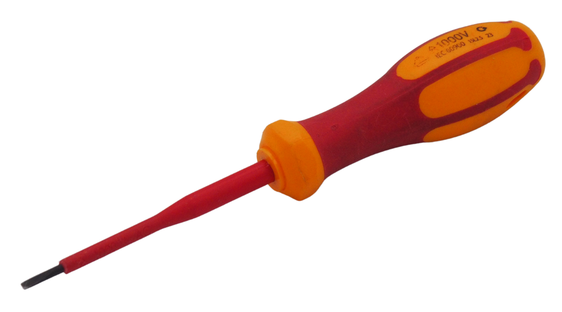

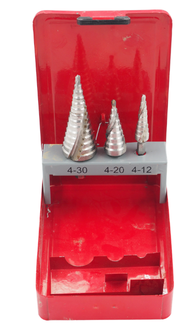

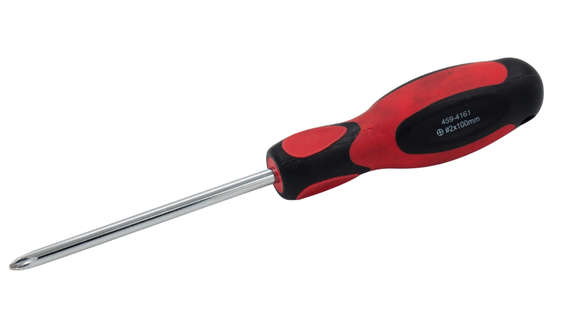

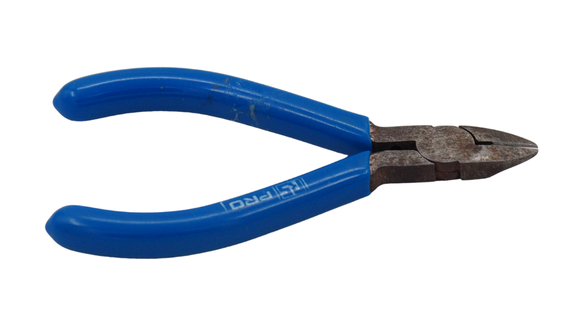

Il vous sera également utile d’avoir ces différents outils :
|
|
Etape 1 : Assemblage de la partie électronique#

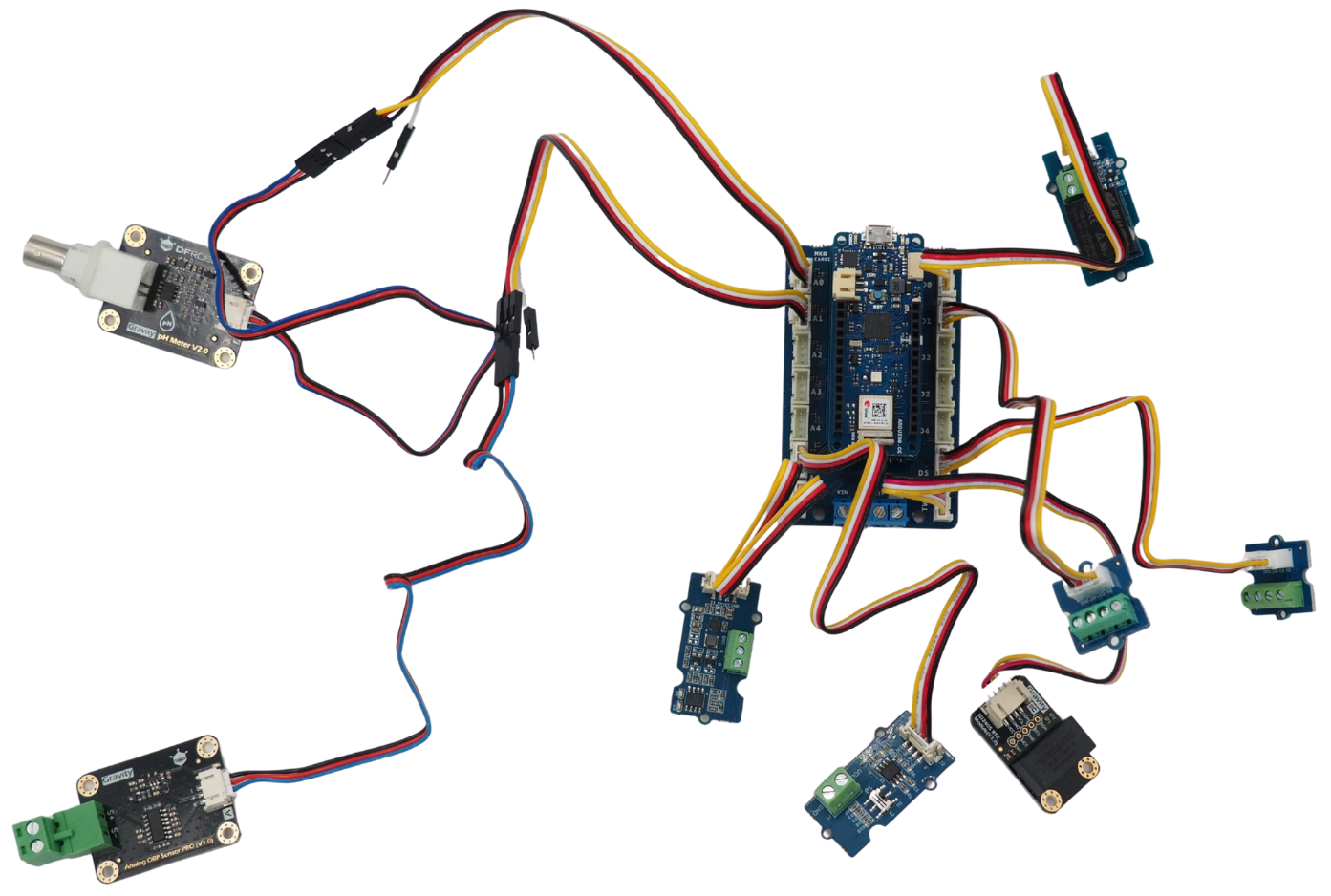

La première partie consiste à assembler les différentes cartes électroniques composant la Centrale Setier, pour obtenir le câblage suivant le schéma ci-dessous.

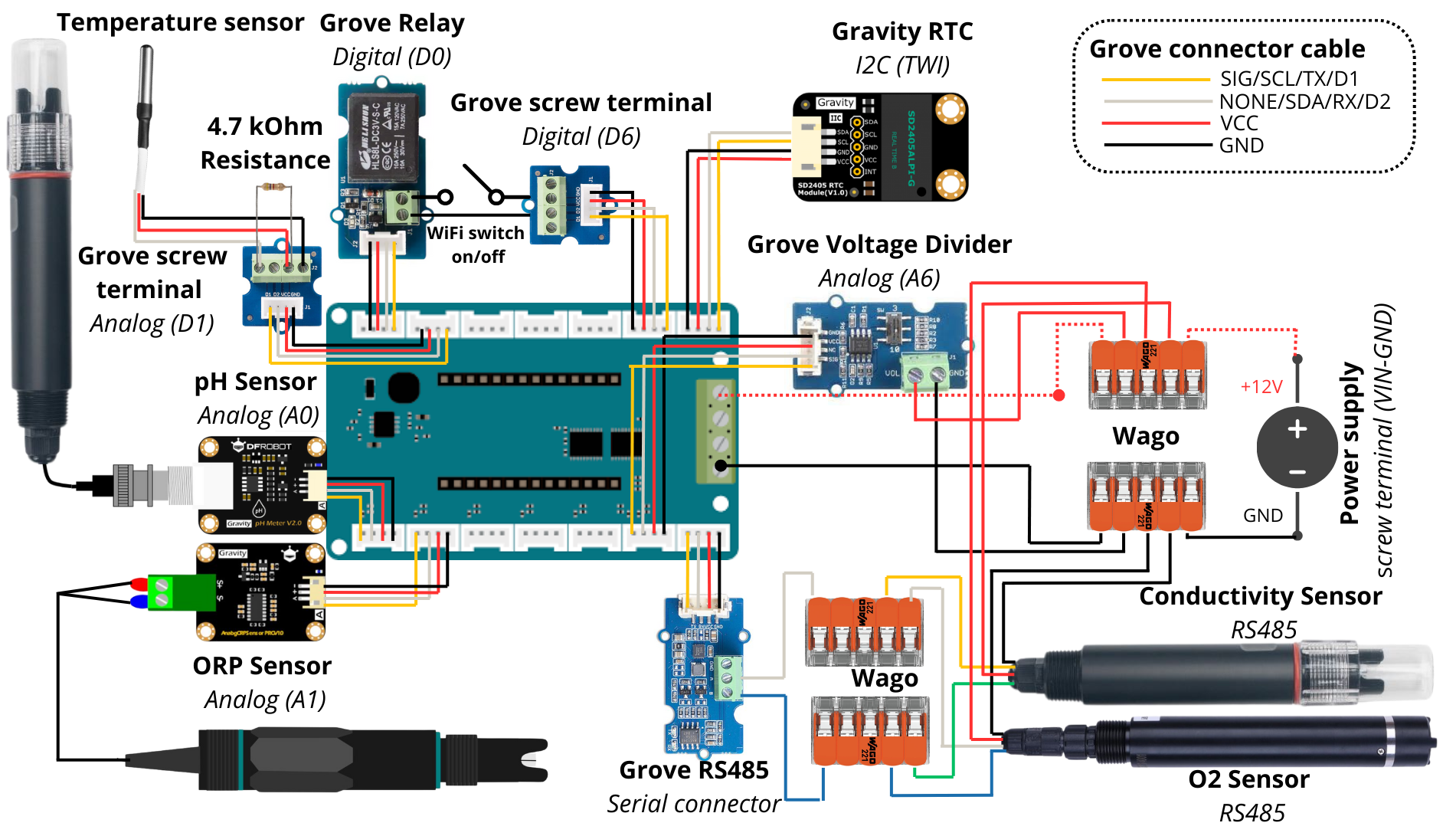

Schéma électronique#

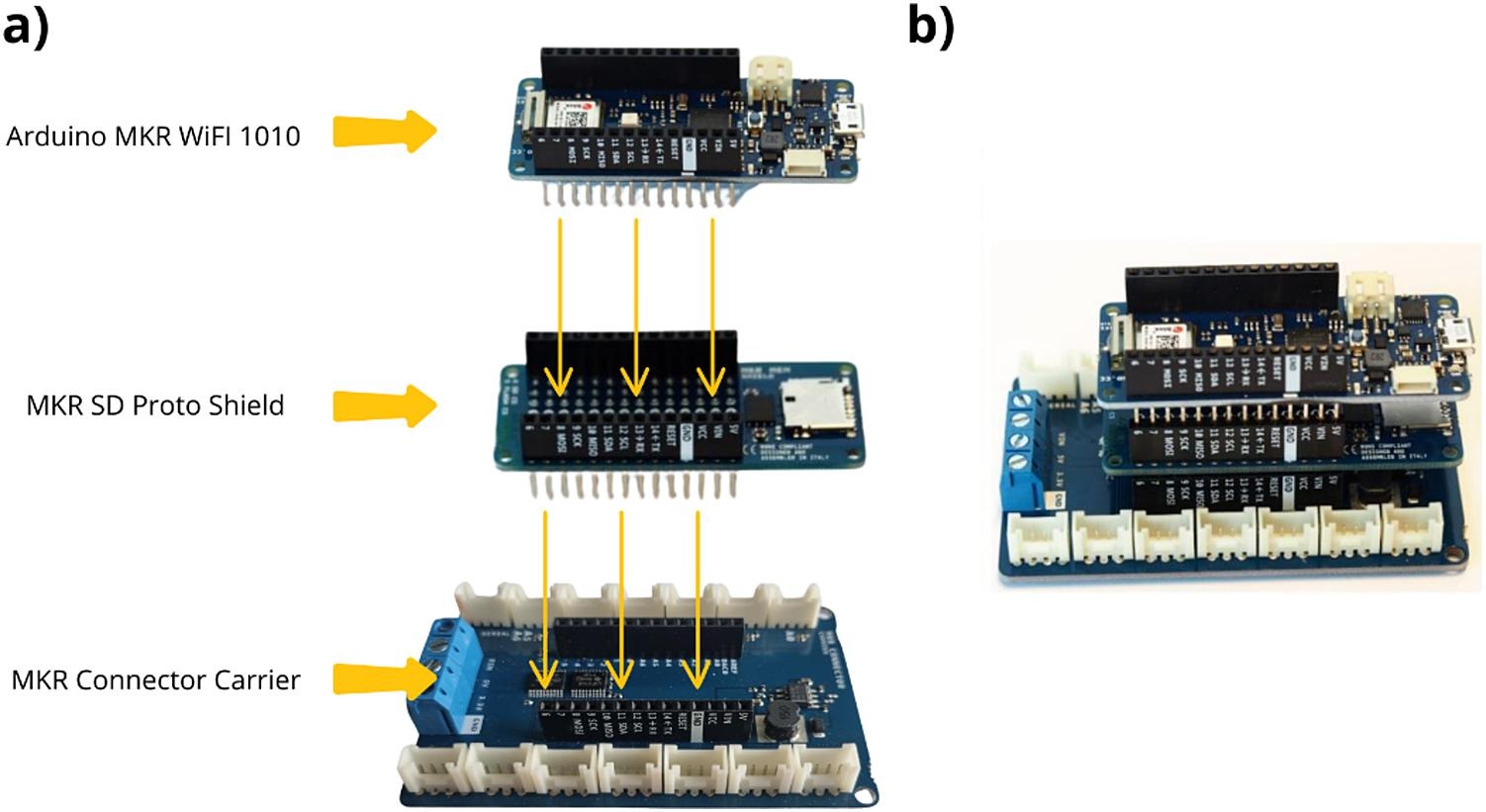

1. Assemblage des cartes Arduino MKR#
Ces cartes permettent le pilotage des différents éléments connectées au Datalogger (capteur, bouton…) ainsi que l’enregistrement des données associées (mesure, date…).
Insérer la carte Arduino MKR MEM Shield sur la carte Arduino MKR Connector Carrier, puis insérer la carte Arduino MKR Wifi 1010 sur la carte Arduino MKR MEM Shield.
Le résultat obtenu est le suivant.

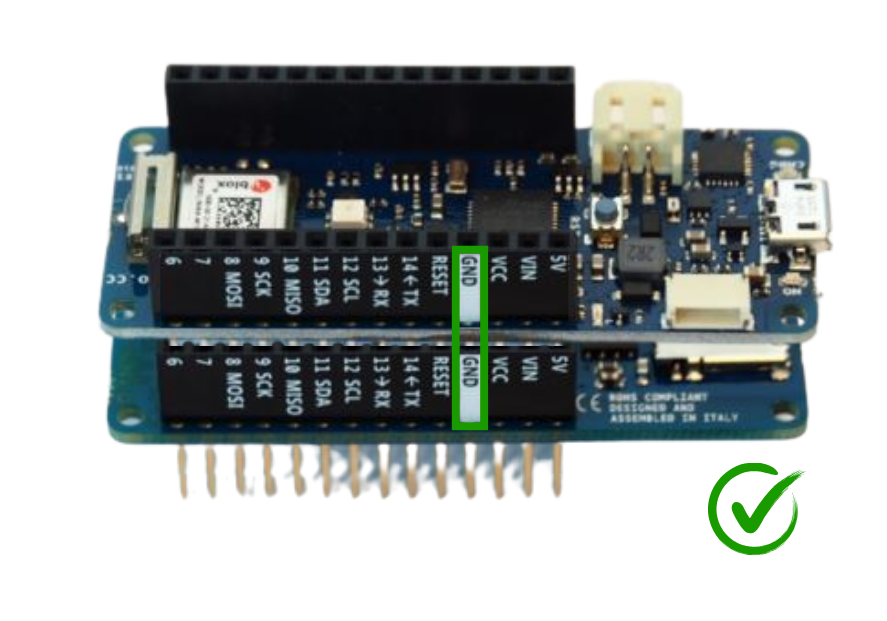

Attention
Les trois cartes electroniques doivent être empilés dans le bon sens (Pin GND sur Pin GND par exemple).

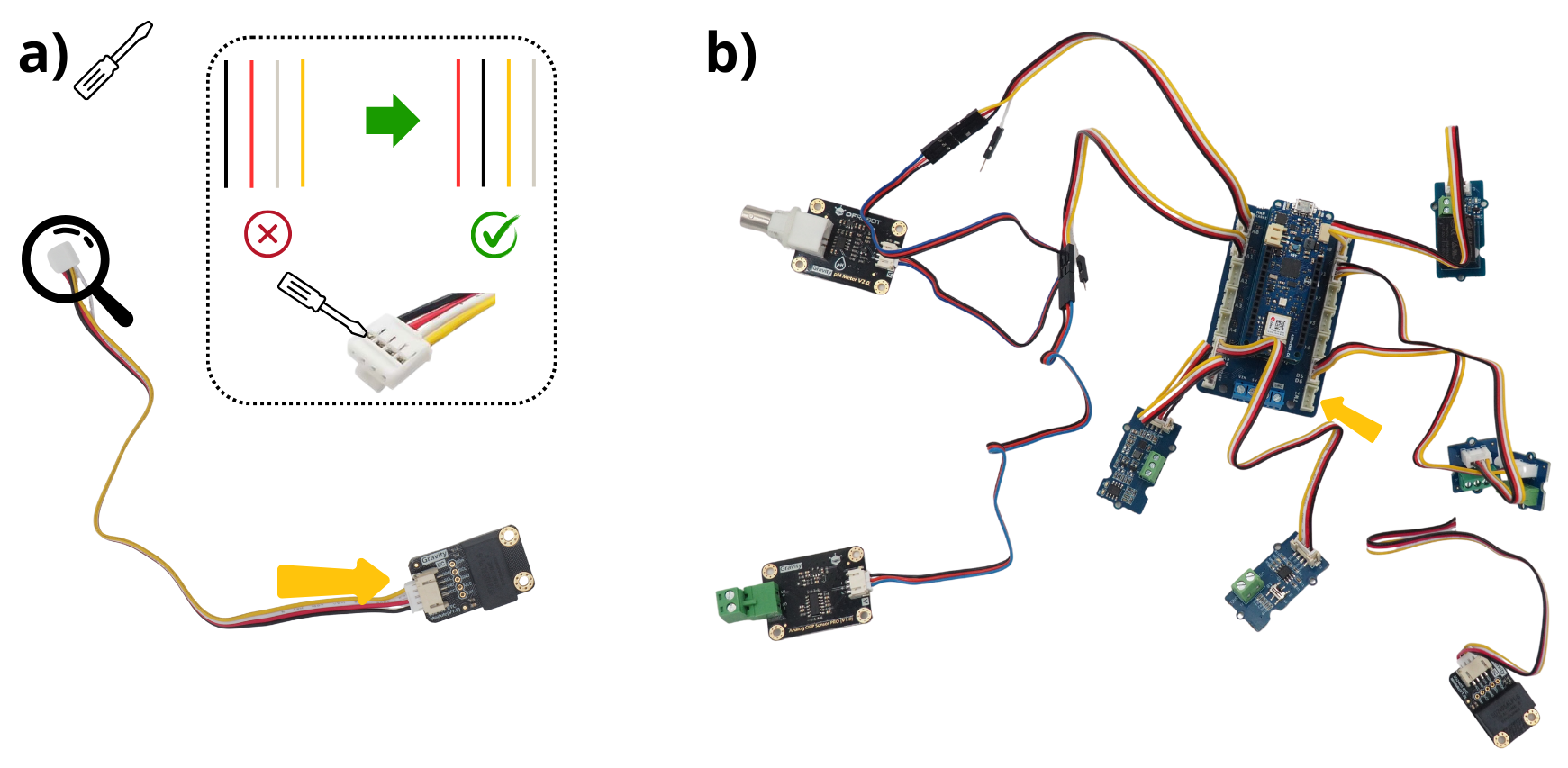

2. Branchement du Module Gravity RTC#
Le Module Gravity RTC gère la temporalité des données enregistrées (RTC = Real Time Clock).
Prendre le module Module Gravity RTC et le câble Connecteur Grove. Ce câble n’est pas fourni avec, aussi il est important d’en avoir un supplémentaire lors du montage.
Voir aussi
Afin de mieux comprendre comment inverser ces câbles, voir la vidéo suivante : https://www.youtube.com/watch?v=0G7iIwfuaJ8
Sur l’autre extrémité du câble, utiliser un tournevis plat fin afin d’inverser le câble rouge et noir, ainsi que le câble blanc et jaune. Sans cette étape, le Module Gravity RTC ne fonctionnera pas, et vos données ne seront pas horodatées.

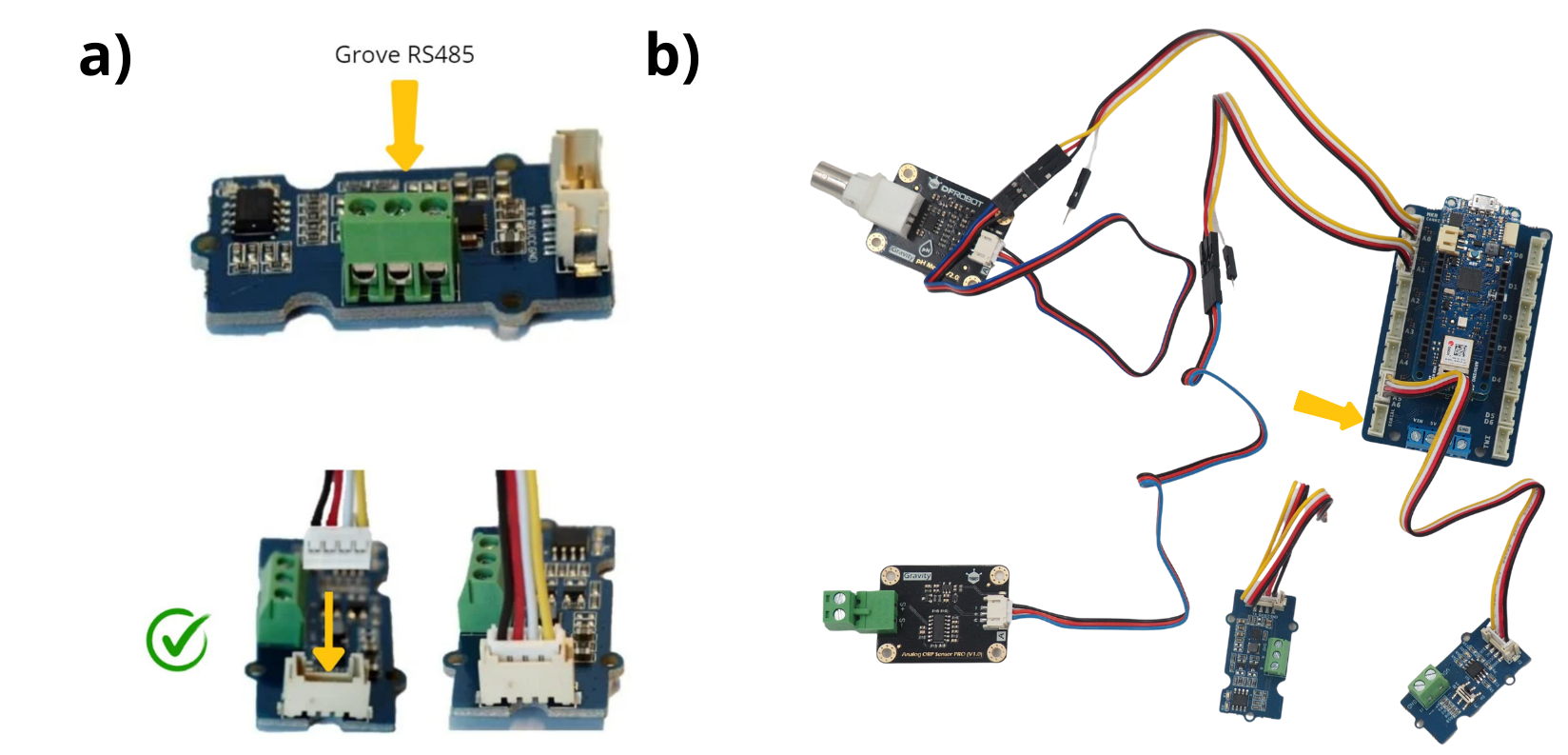

3. Branchement du Module Grove RS485#
Ce module permet de connecter un outil/capteur utlisant le Protocole de communication RS485.
Prendre la Module Grove RS485 et le câble Connecteur Grove fourni avec.
Brancher le câble sur le Module Grove RS485.

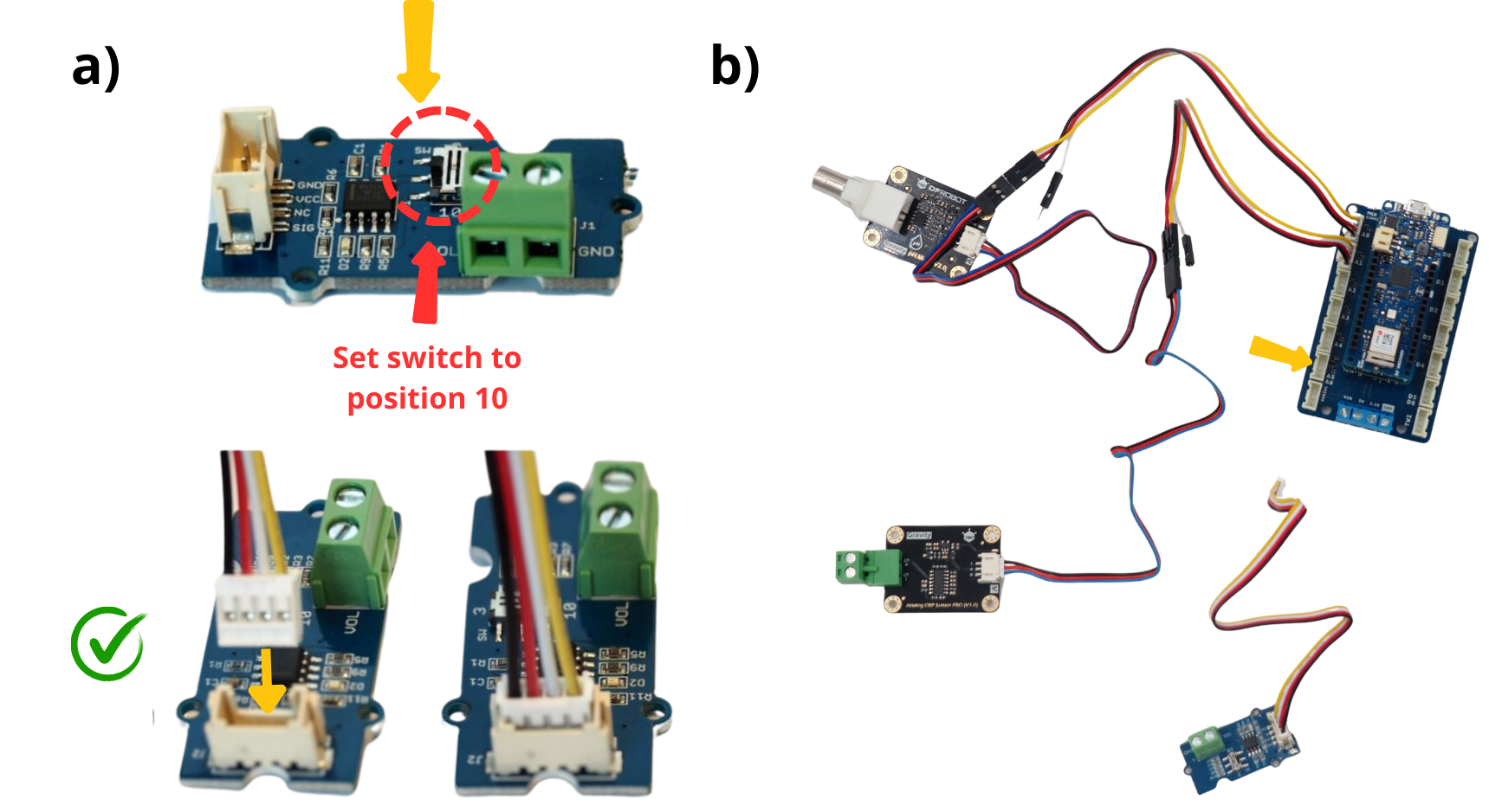

4. Branchement du Module Grove Voltage Divider#
Ce module permet de mesurer la tension de batterie du système. Le sytème étant alimenté en 12 V, il est important de changer la position du Switch.
Prendre le Module Grove Voltage Divider. Switcher le curseur de la position initial 3 à la position 10.
Prendre le câble Connecteur Grove fourni avec le Module Grove Voltage Divider, puis le connecter dessus.

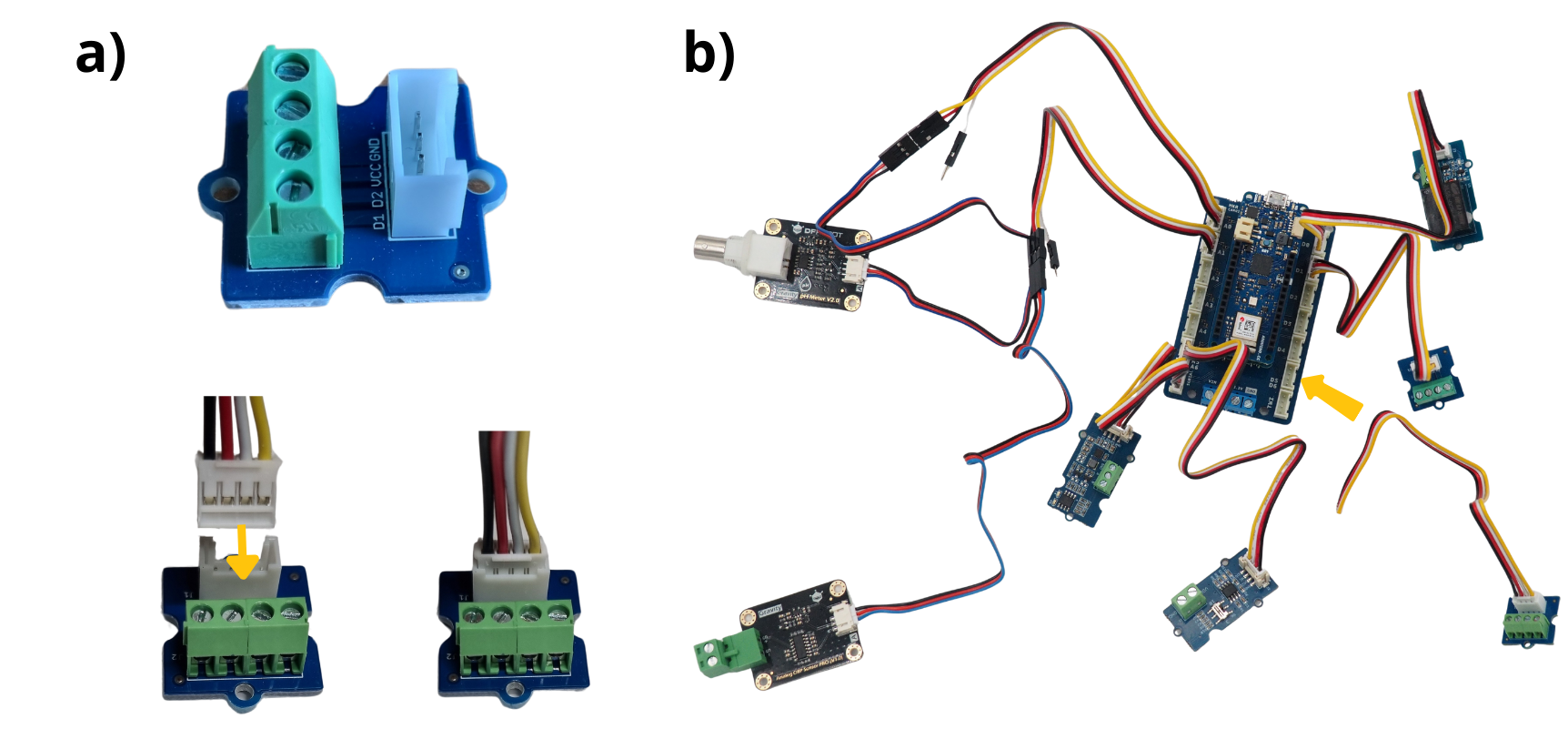

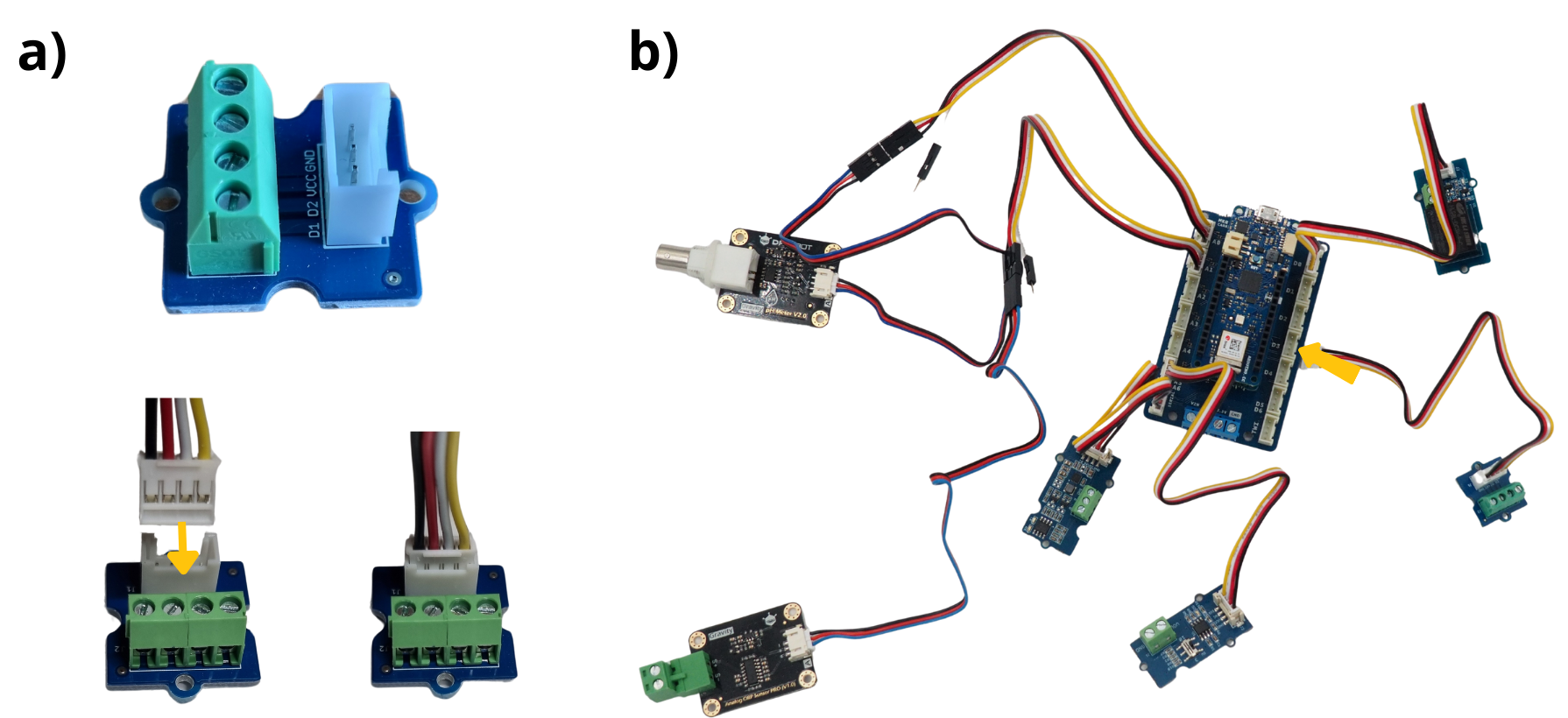

5. Branchement des Module Grove Screw Terminal#

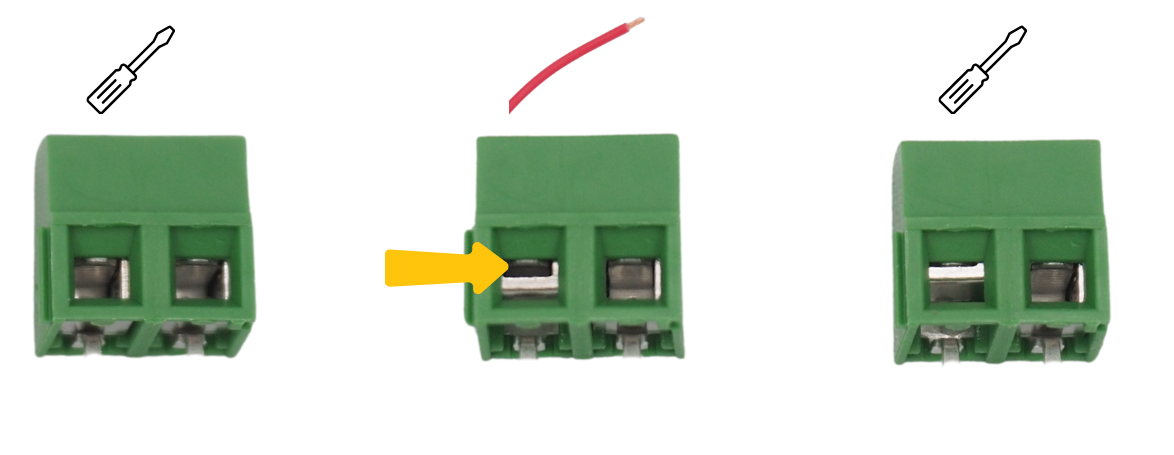

Le module Module Grove Screw Terminal permet d’interfacer à l’aide de câbles différents éléments qui seront ensuite gérés par le microcontrôleur. Ici, il permet d’interfacer le bouton poussoir.
Prendre le module Module Grove Screw Terminal et le câble Connecteur Grove fourni avec.
Brancher le câble sur le connecteur du Module Grove Screw Terminal.
Faire ces deux étapes sur les deux Module Grove Screw Terminal.

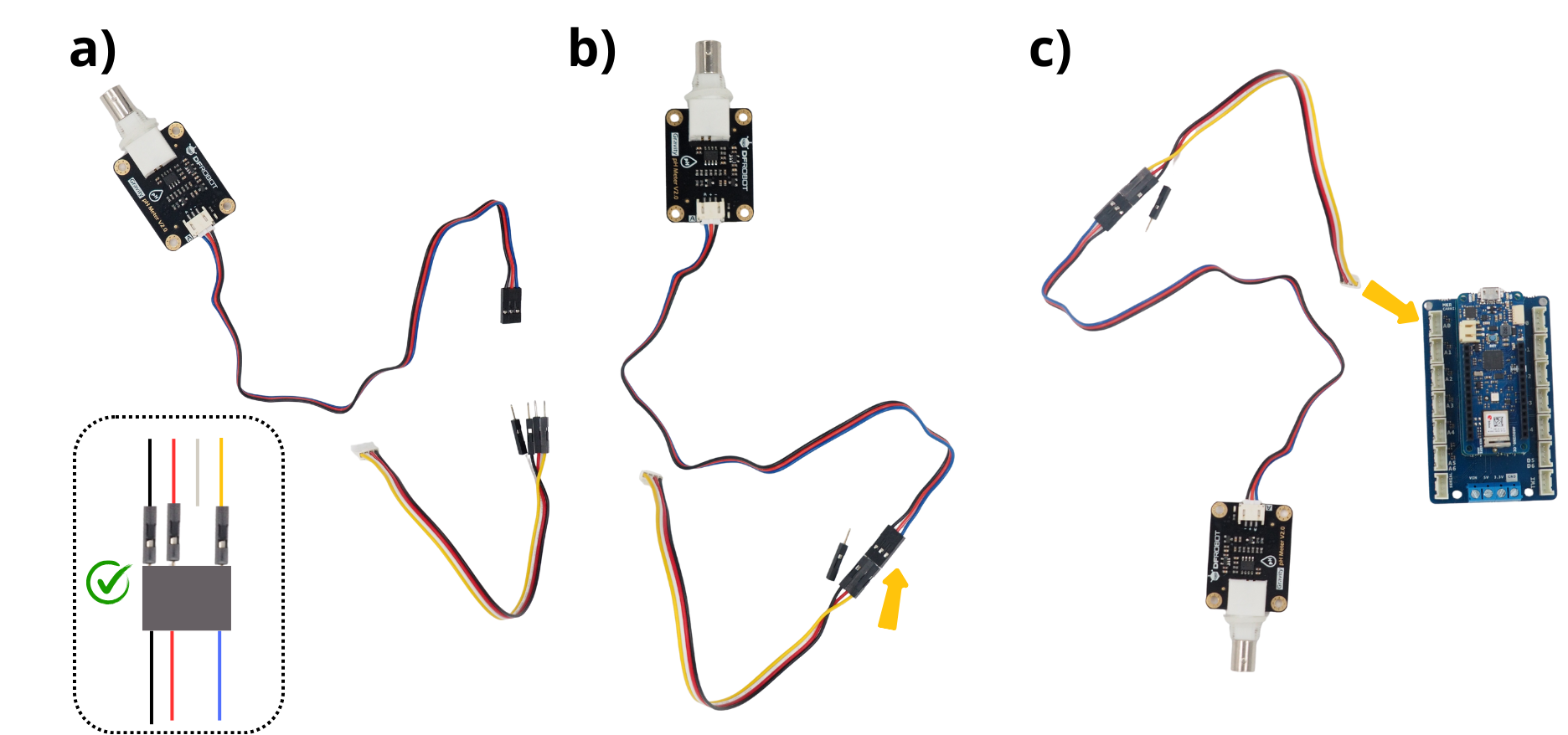

6. Branchement de la carte d’acquisition du capteur pH#
Cette carte d’acquisition gère la mesure du capteur pH, qui sera branché ultérieurement sur le connecteur BNC.
Prendre la carte d’acquisition du capteur pH et connecter dessus le câble fourni avec.
Prendre un Câble Picot Grove.
Brancher les câbles du Câble Picot Grove sur la carte d’acquisition comme suit : câble rouge sur câble rouge, câble noir sur câble noir et câble jaune sur câble bleu. Le câble blanc peut être coupé.

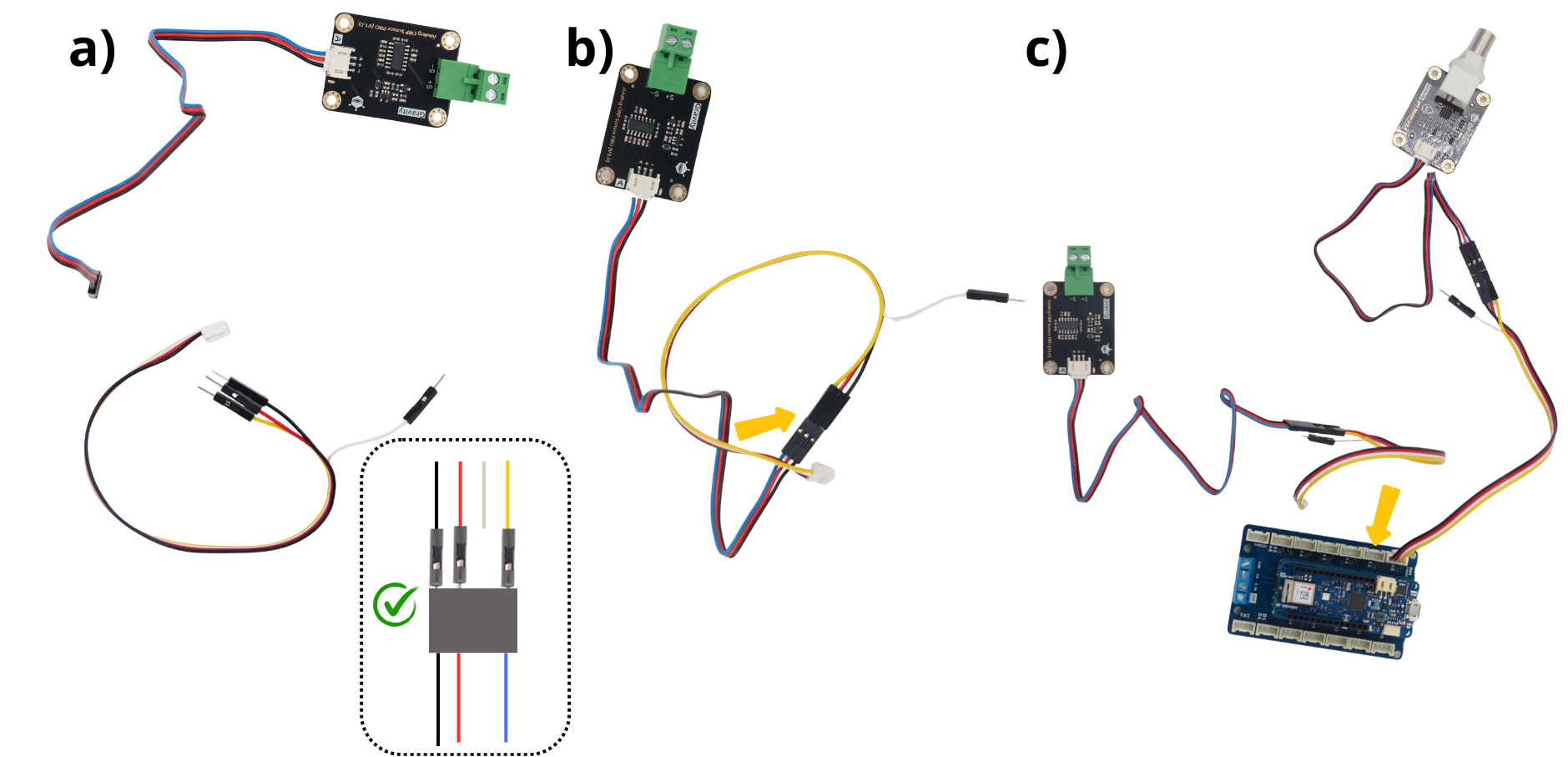

7. Branchement de la carte d’acquisition du capteur Redox (ORP)#
Cette carte d’acquisition gère la mesure du capteur ORP, qui sera branché ultérieurement sur le Bornier à vis.
Prendre la carte d’acquisition du capteur ORP et connecter dessus le câble fourni avec.
Prendre un Câble Picot Grove.
Brancher les câbles du Câble Picot Grove sur la carte d’acquisition comme suit : câble rouge sur câble rouge, câble noir sur câble noir et câble jaune sur câble bleu. Le câble blanc peut être coupé.
Etape 2 : Support fond de panier#

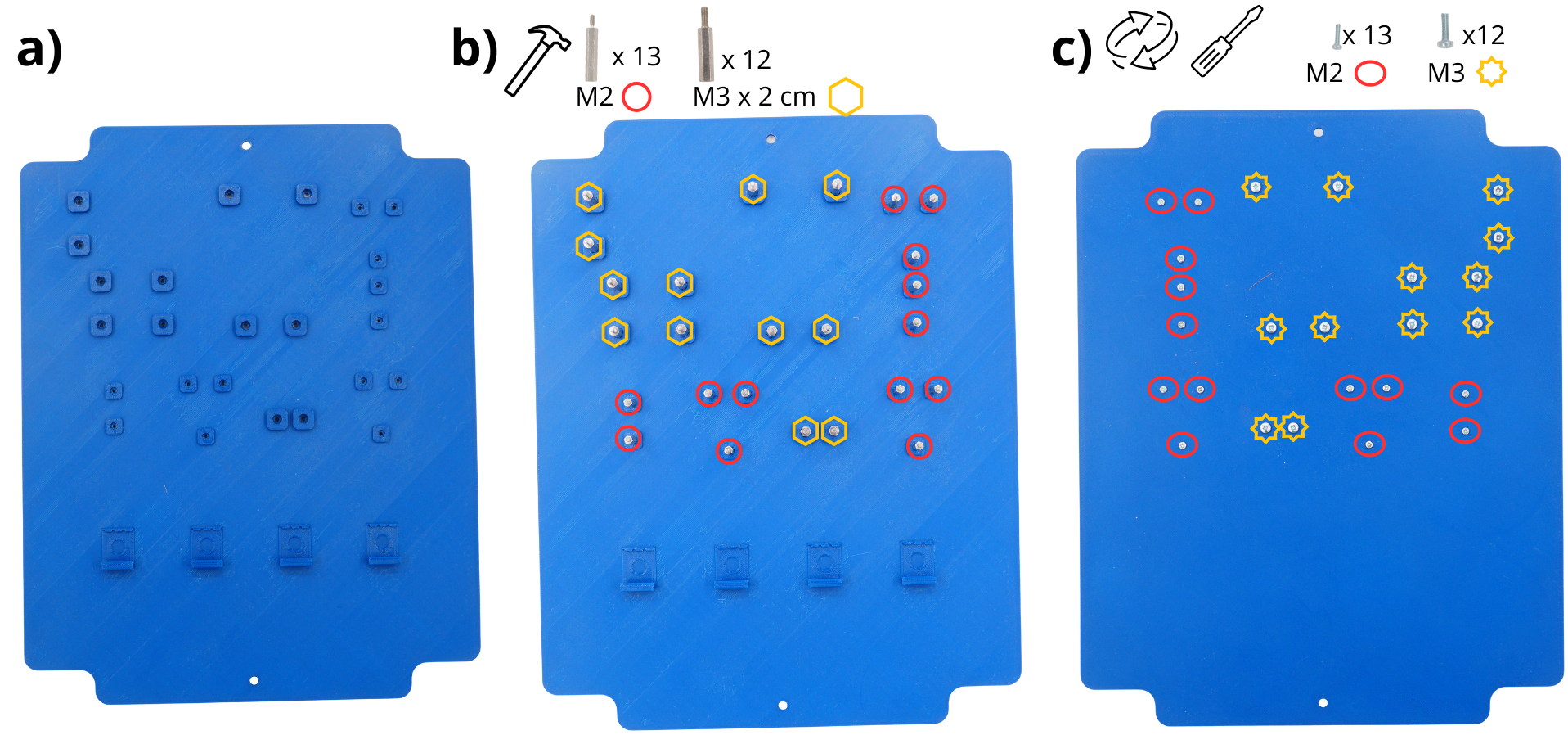

1. Préparation de la plaque fond de panier#
Ici sera détaillée l’utilisation d’un support fond de panier imprimée. Si vous ne possédez pas d’imprimante 3D, vous-pouvez vous adresser à un Fablab à proximité de chez vous.
Prendre le support fond de panier.
Insérer les Entretoises M3 de 2 cm dans les trous prévus à cet effet, la vis orienté vers le bas.
Le résultat suivant est obtenu.
Note
Afin de faciliter l’insertion des Entretoises dans les trous prévues à cet effet, vous pouvez vous servir d’un Maillet.
Insérer les Entretoises M2 de 2 cm dans les trous prévus à cet effet, la vis orienté vers le bas. Il peut-être utile d’avoir un Maillet afin d’aider à les insérer.
Le résultat suivant est obtenu.
Retourner la plaque, et insérer les écrou M2 et les écrou M3 sur les vis des Entretoises. Utiliser une clé de 4 (écrou M2) et une clé de 5.5 (écrou M3) pour les serrer.
Il est ensuite nécessaire de préparer le boîtier qui accueillera l’ensemble des éléments composant votre centrale SETIER.

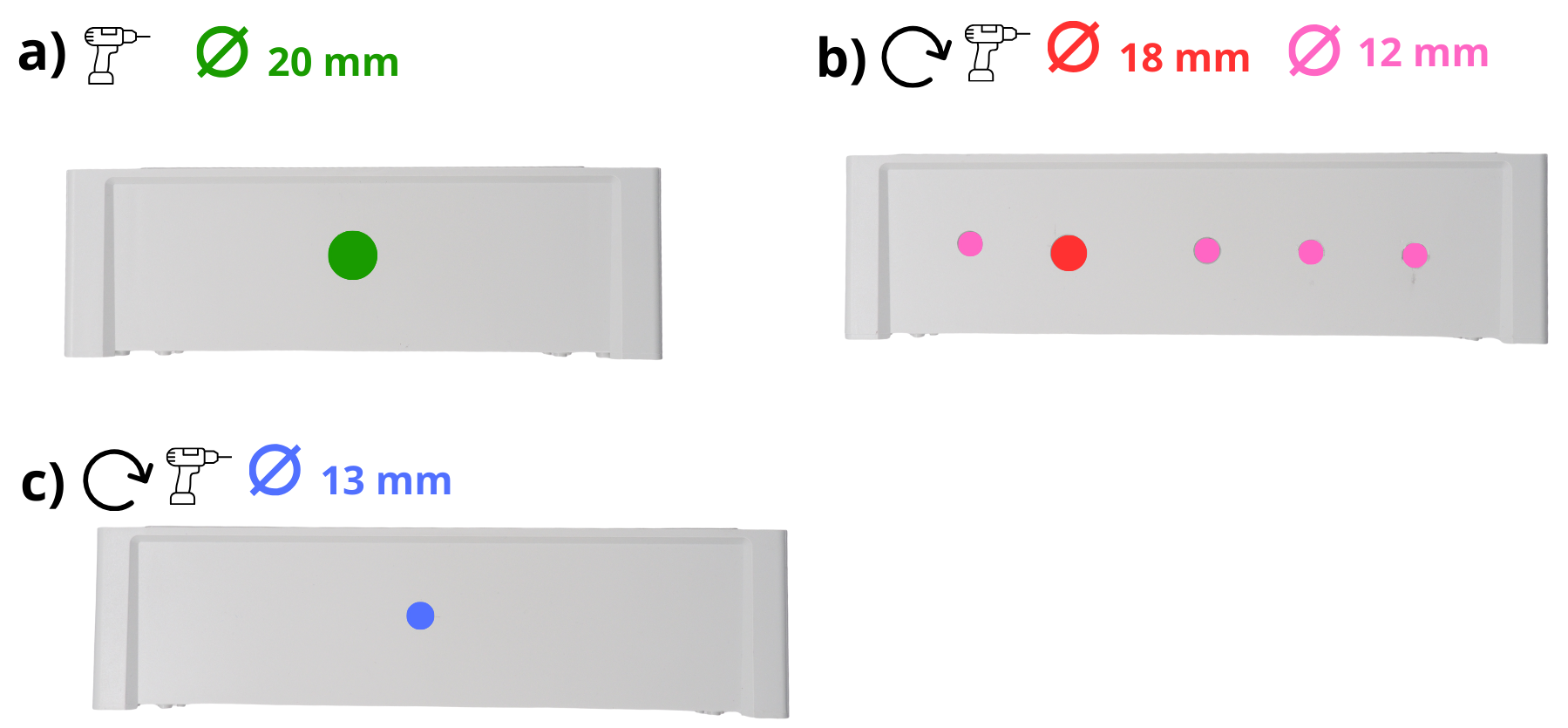

1. Perçage du boîtier#
Attention
L’étape de perçage du trou permettant d’accueillir le capteur pH demande beaucoup de précision.
- Prendre le boîtier et perçer les trous suivants sur le côté le plus long (ici 4 trous, 1 pour le capteur pH, 1 pour le capteur de température, 1 pour le capteur de conductivité éléctrique et 1 pour le capteur d’oxygène dissous) :
Un trou de 14 mm pour le capteur de pH.
Un trou de 20 mm pour chaque autres capteurs présent sur votre centrale.
Pivoter le boitier de 180°, puis percer un trou de 13 mm qui accueillera le bouton poussoir.
Pivoter le boitier de 90°, puis percer un trou de 20 mm qui accueillera le connecteur d’alimentation.
Etape 3 : Mise en place des différents éléments éléctronique sur le support fond de panier#

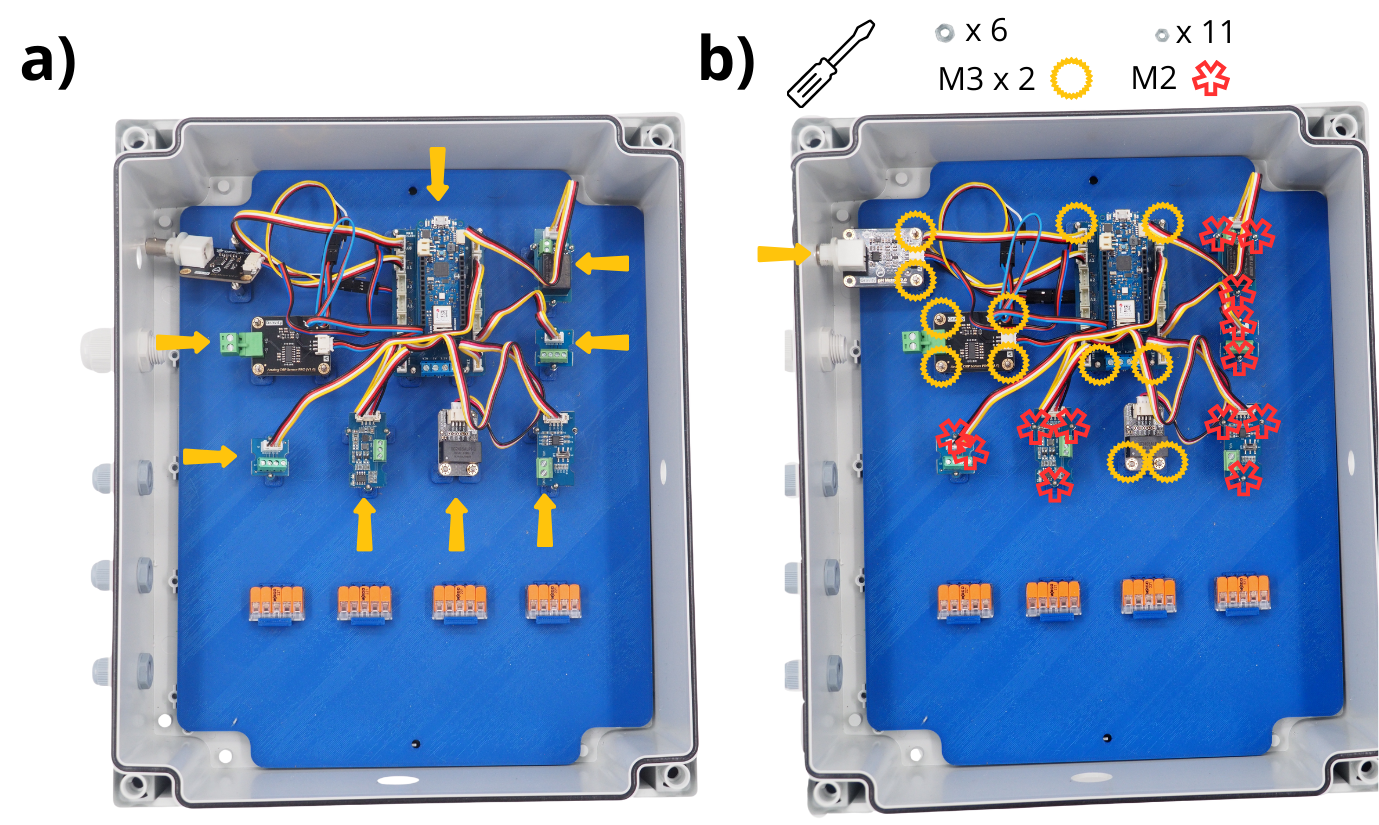

1. Placement et fixation des cartes Arduino#
Note
Pour les étapes qui suivent, il vous sera réguliérement demandé de fixer à l’aide de vis les différents composants. Il n’est pas nécessaire de forcer au moment du vissage.
Fixer à l’aide de vis M3 l’empilement de cartes Arduino sur les Entretoises prévues à cet effet.
Le résultat suivant est obtenu.
2. Placement et fixation du Module Gravity RTC#
Fixer à l’aide de vis M3 Module Gravity RTC sur les Entretoises prévues à cet effet.
Connecter le Connecteur Grove sur le port TWI de la carte Arduino MKR Connector Carrier.

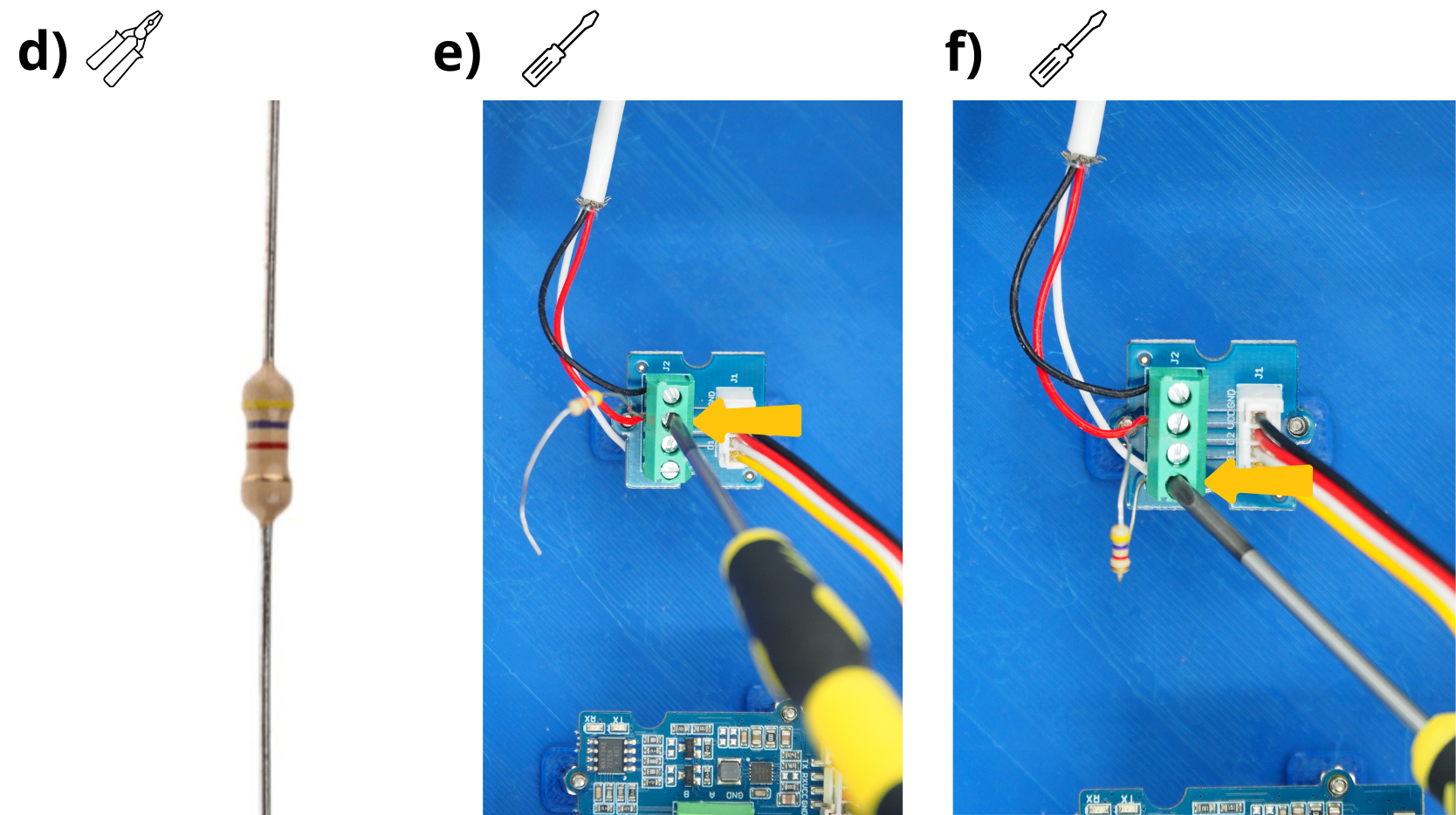

3. Placement et fixation du premier Module Grove Screw Terminal dédié à la mesure de température#
Fixer à l’aide de vis M2 le Module Grove Screw Terminal sur les Entretoises prévues à cet effet (noté Screw Terminal T°C).
Connecter le Connecteur Grove sur le port D0 de la carte Arduino MKR Connector Carrier.
4. Placement et fixation du second Module Grove Screw Terminal dédié au raccordement du bouton poussoir#
Fixer à l’aide de vis M2 le Module Grove Screw Terminal sur les Entretoises prévues à cet effet (noté Screw Terminal T°C).
Connecter le Connecteur Grove sur le port D5-D6 de la carte Arduino MKR Connector Carrier.

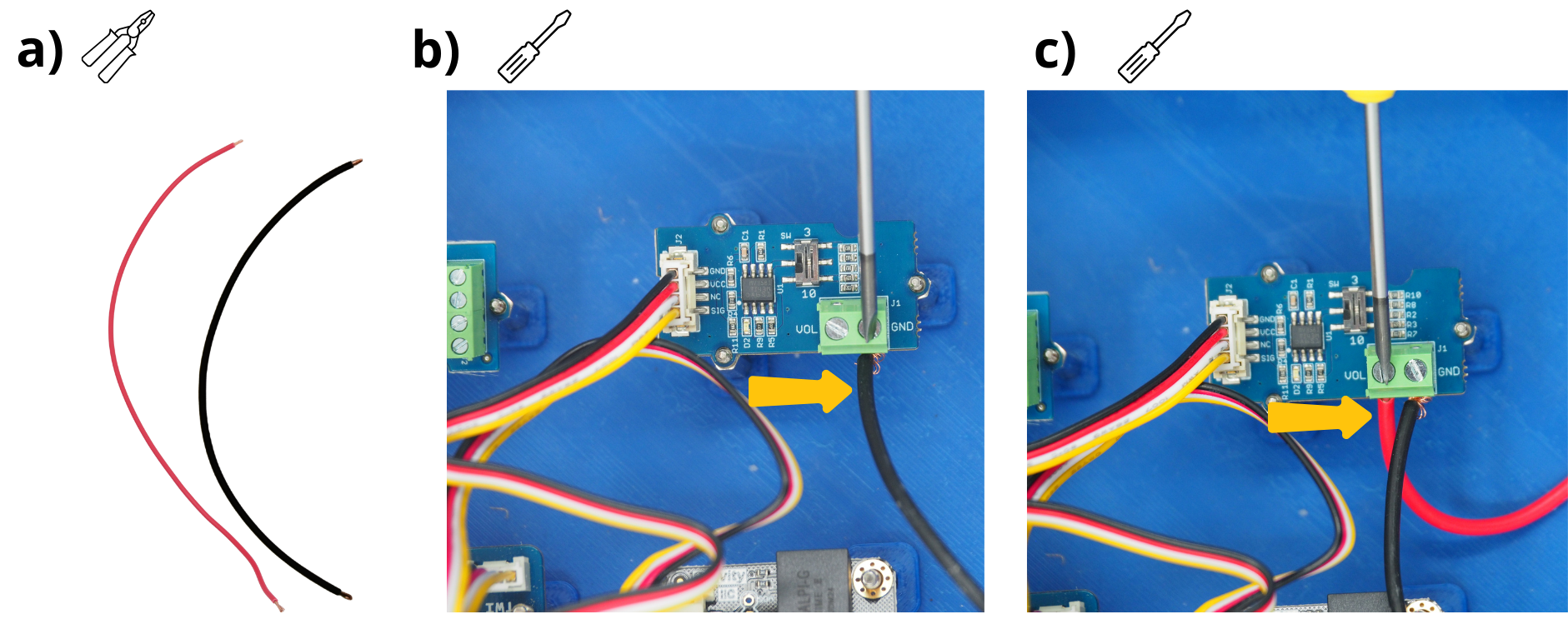

5. Placement et fixation du Module Grove Voltage Divider#
Fixer à l’aide de vis M2 le Module Grove Voltage Divider sur les Entretoises prévues à cet effet.
Connecter le Connecteur Grove sur le port A5-A6 de la carte Arduino MKR Connector Carrier.

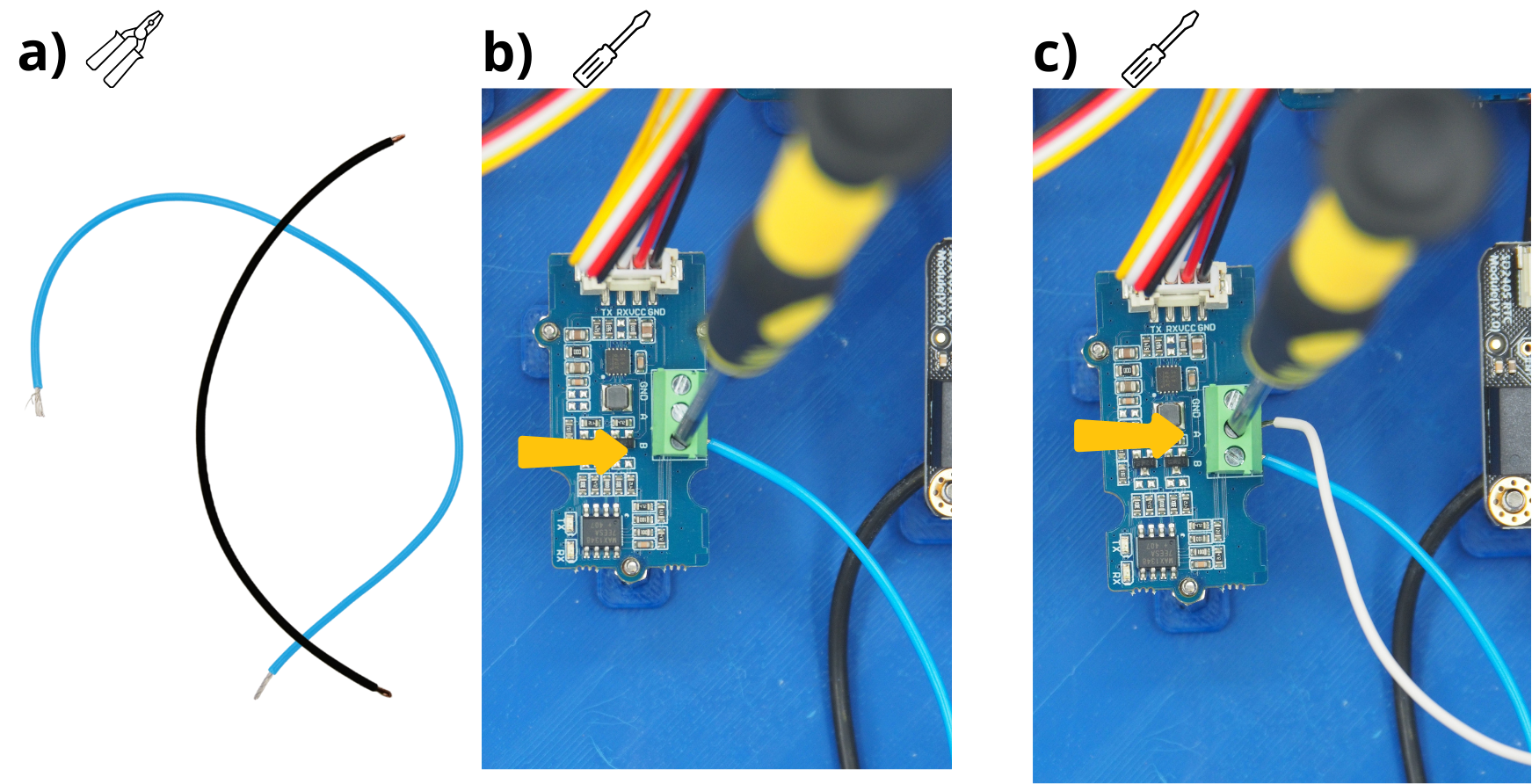

6. Placement et fixation du Module Grove RS485#
Fixer à l’aide de vis M2 le Module Grove RS485 sur les Entretoises prévues à cet effet.
Connecter le Connecteur Grove sur le port SERIAL de la carte Arduino MKR Connector Carrier.

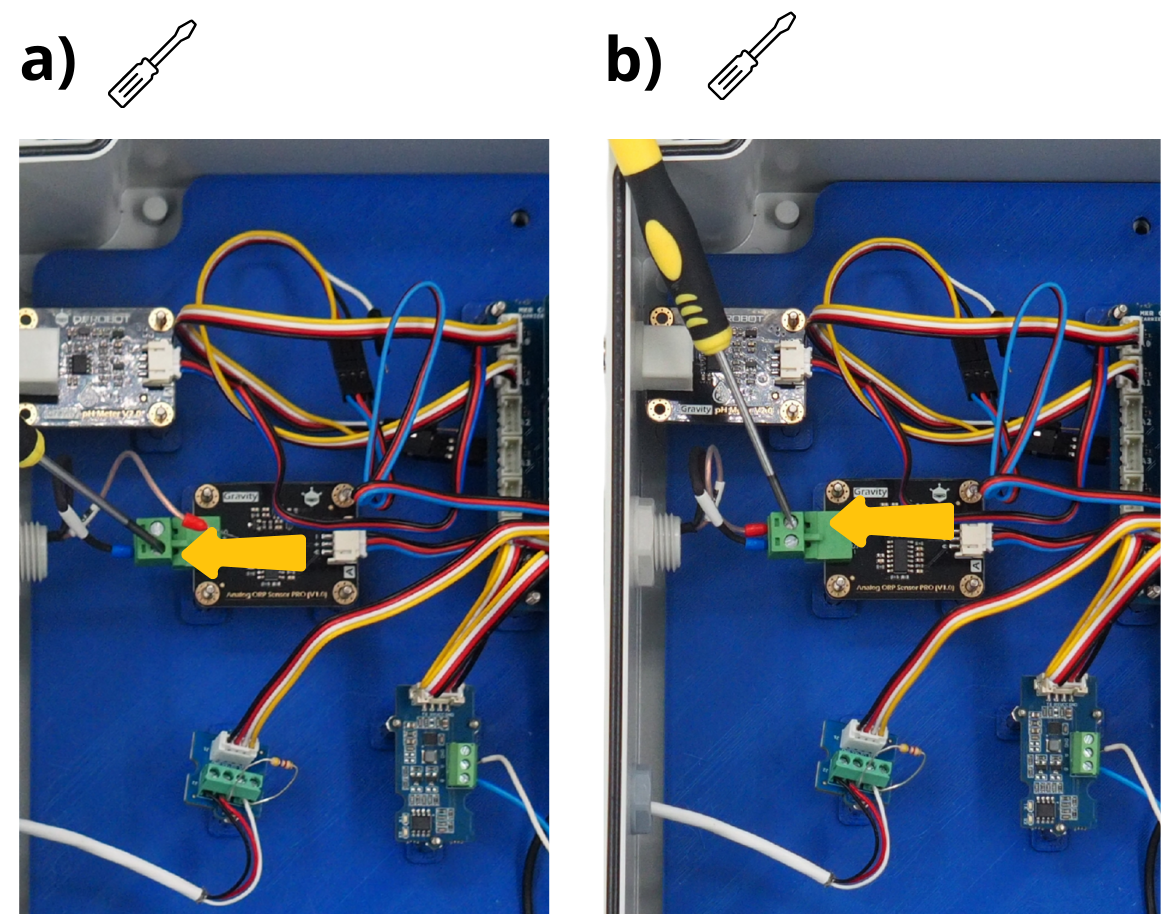

7. Placement et fixation de la carte d’acquisition du capteur REDOX#
Fixer à l’aide de vis M3 le carte d’acquisition du capteur REDOX sur les Entretoises prévues à cet effet.
Connecter le Connecteur Grove sur le port A1 de la carte Arduino MKR Connector Carrier.
8. Placement et fixation de la carte d’acquisition du capteur pH#
Fixer à l’aide de vis M3 le carte d’acquisition du capteur pH sur les Entretoises prévues à cet effet.
Connecter le Connecteur Grove sur le port A0 de la carte Arduino MKR Connector Carrier.

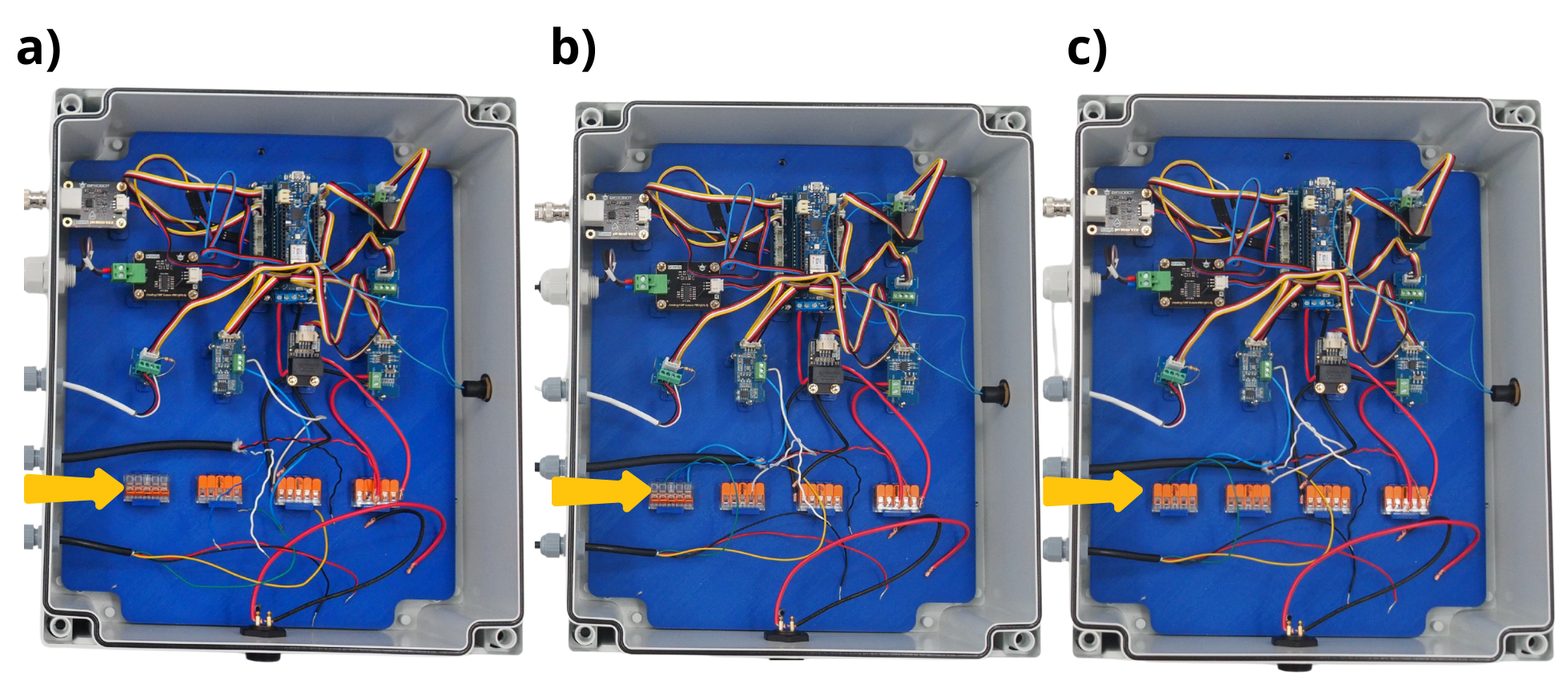

9. Mise en place des Borne de connexion WAGO#
Glisser les quatre Bornes de connexion WAGO dans les supports prévu à cet effet (noté VIN et GND sur le support fond de panier).
Le résultat obtenu est le suivant.
Etape 4 : Câblage des différents éléments#

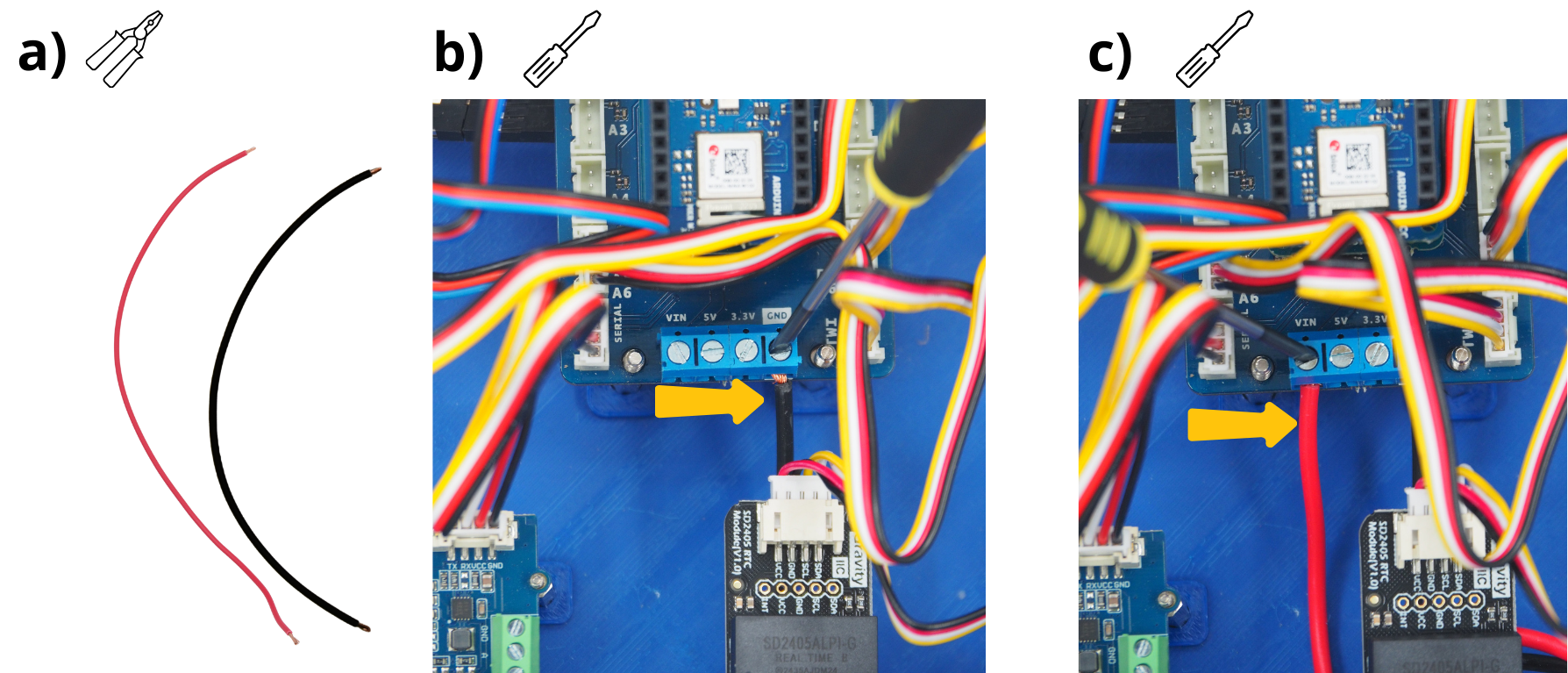

1. Raccordement de la terre aux carte Arduino#

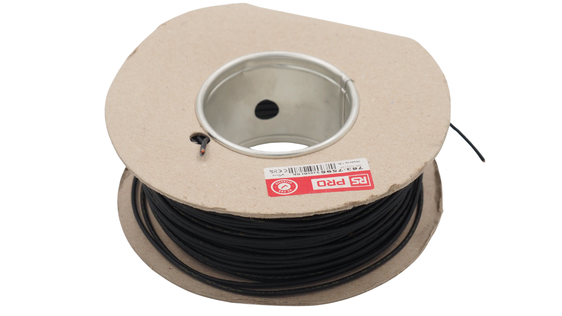

Couper et dénuder un câble noir de 20 centimètres.
Le glisser dans le bornier à vis GND de la carte Arduino MKR Connector Carrier.
Vissez ce bornier à vis avec un tournevis plat.
Glisser l’autre éxtrémité du câble noir dans une des entrées de la Borne de connexion WAGO placé sur le support GND.
Fermer cette prise de la Borne de connexion WAGO.
2. Raccordement de l’alimentation aux carte Arduino#

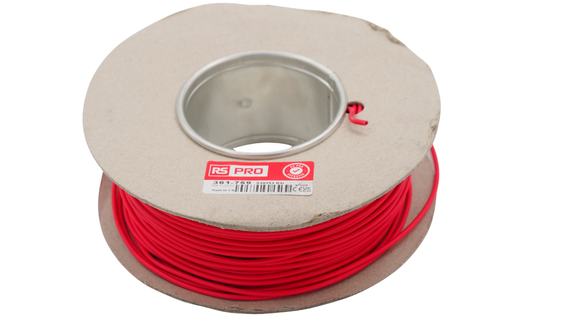

Couper et dénuder un câble rouge de 20 centimètres.
Le glisser dans le bornier à vis VIN de la carte Arduino MKR Connector Carrier.
Vissez ce bornier à vis avec un tournevis plat.
Glisser l’autre éxtrémité du câble rouge dans une des entrées de la Borne de connexion WAGO placé sur le support VIN.
Fermer cette prise de la Borne de connexion WAGO.
3. Raccordement de la terre au Module Grove Voltage Divider#
Couper et dénuder un câble noir de 20 centimètres.
Le glisser dans le bornier à vis GND du Module Grove Voltage Divider.
Vissez ce bornier à vis avec un tournevis plat.
Glisser l’autre éxtrémité du câble noir dans une des entrées de la Borne de connexion WAGO placé sur le support GND.
Fermer cette prise de la Borne de connexion WAGO.
4. Raccordement de l’alimentation du Module Grove Voltage Divider#
Couper et dénuder un câble rouge de 20 centimètres.
Le glisser dans le bornier à vis VIN du Module Grove Voltage Divider.
Vissez ce bornier à vis avec un tournevis plat.
Glisser l’autre éxtrémité du câble rouge dans une des entrées de la Borne de connexion WAGO placé sur le support VIN.
Fermer cette prise de la Borne de connexion WAGO.
Note
Les points 5 et 6 ne sont nécessaire que si il vous compter connecter plus d’un capteur utilisant le protocole de communication RS485.

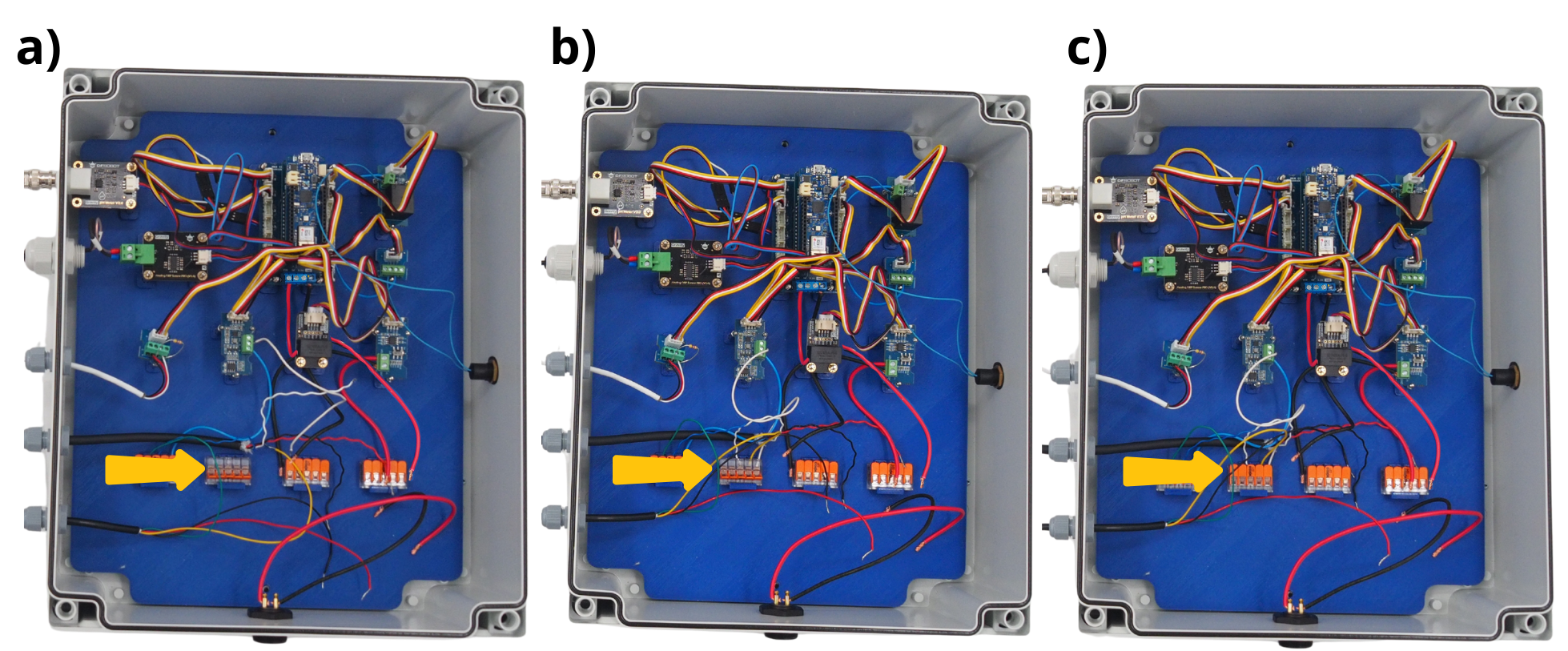

5. Raccordement de la connexion A du Module Grove RS485#
Couper et dénuder un câble blanc de 20 centimètres.
Le glisser dans le bornier à vis A du Module Grove Voltage Divider.
Vissez ce bornier à vis avec un tournevis plat.
Glisser l’autre éxtrémité du câble blanc dans une des entrées de la Borne de connexion WAGO placé sur le support RS485 A.
Fermer cette prise de la Borne de connexion WAGO.
6. Raccordement de la connexion B du Module Grove RS485#
Couper et dénuder un câble bleu de 20 centimètres.
Le glisser dans le bornier à vis B du Module Grove Voltage Divider.
Vissez ce bornier à vis avec un tournevis plat.
Glisser l’autre éxtrémité du câble bleu dans une des entrées de la Borne de connexion WAGO placé sur le support RS485 B.
Fermer cette prise de la Borne de connexion WAGO.
Etape 5 : Mise en place dans le boîtier#

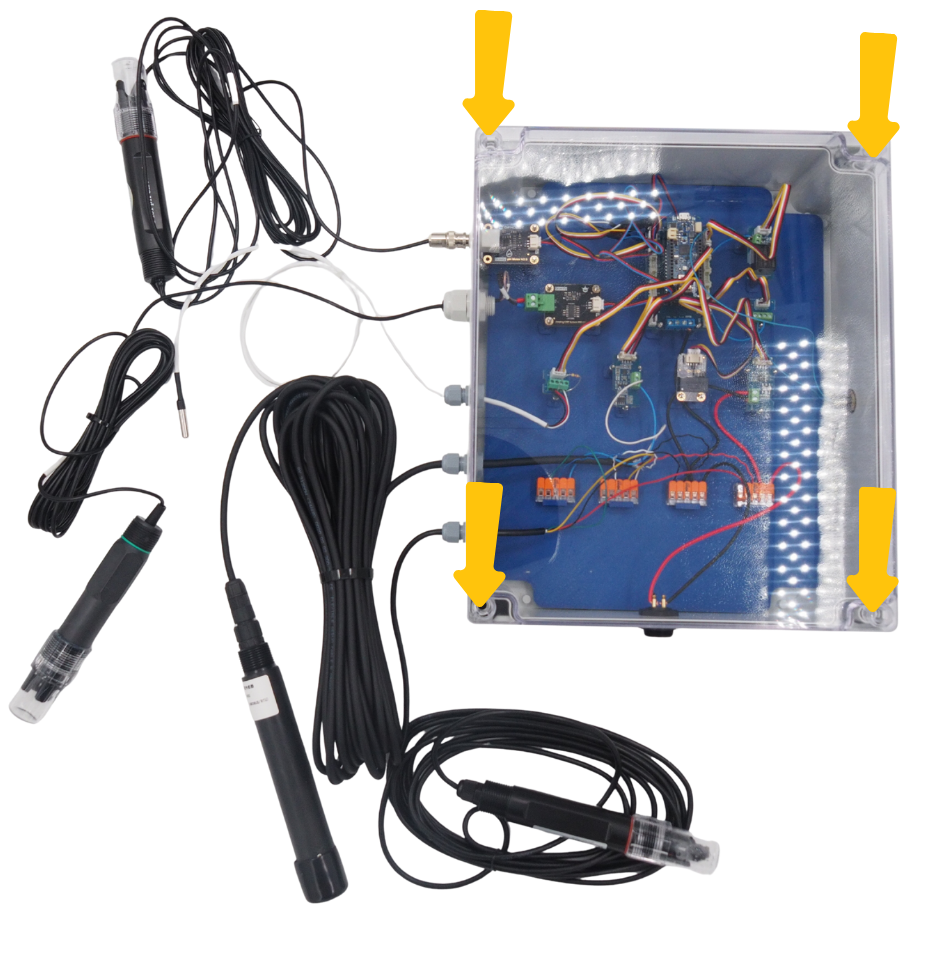

1. fixation de la plaque dans le boîtier#
Attention
Il est nécessaire de démonter la carte d’acquisition du capteur pH afin de pouvoir glisser la plaque dans le boitier.
Insérer la plaque dans le boitier, puis la fixer avec les vis fournis avec le boitier.
Reviser la carte d’acquisition du capteur pH sur les Entretoises, tout en glissant l’embout de la carte au sein du trou prévu à cet effet.

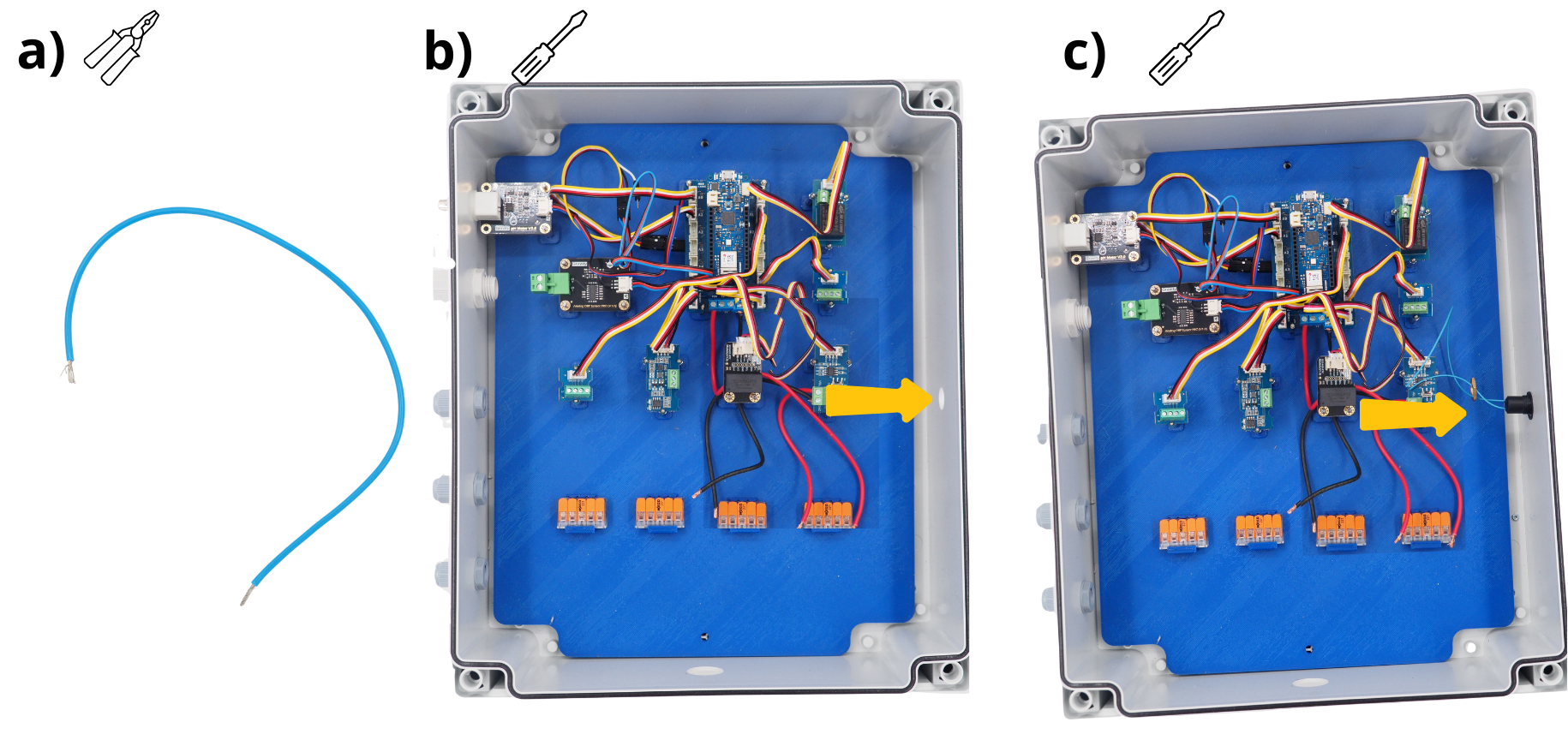

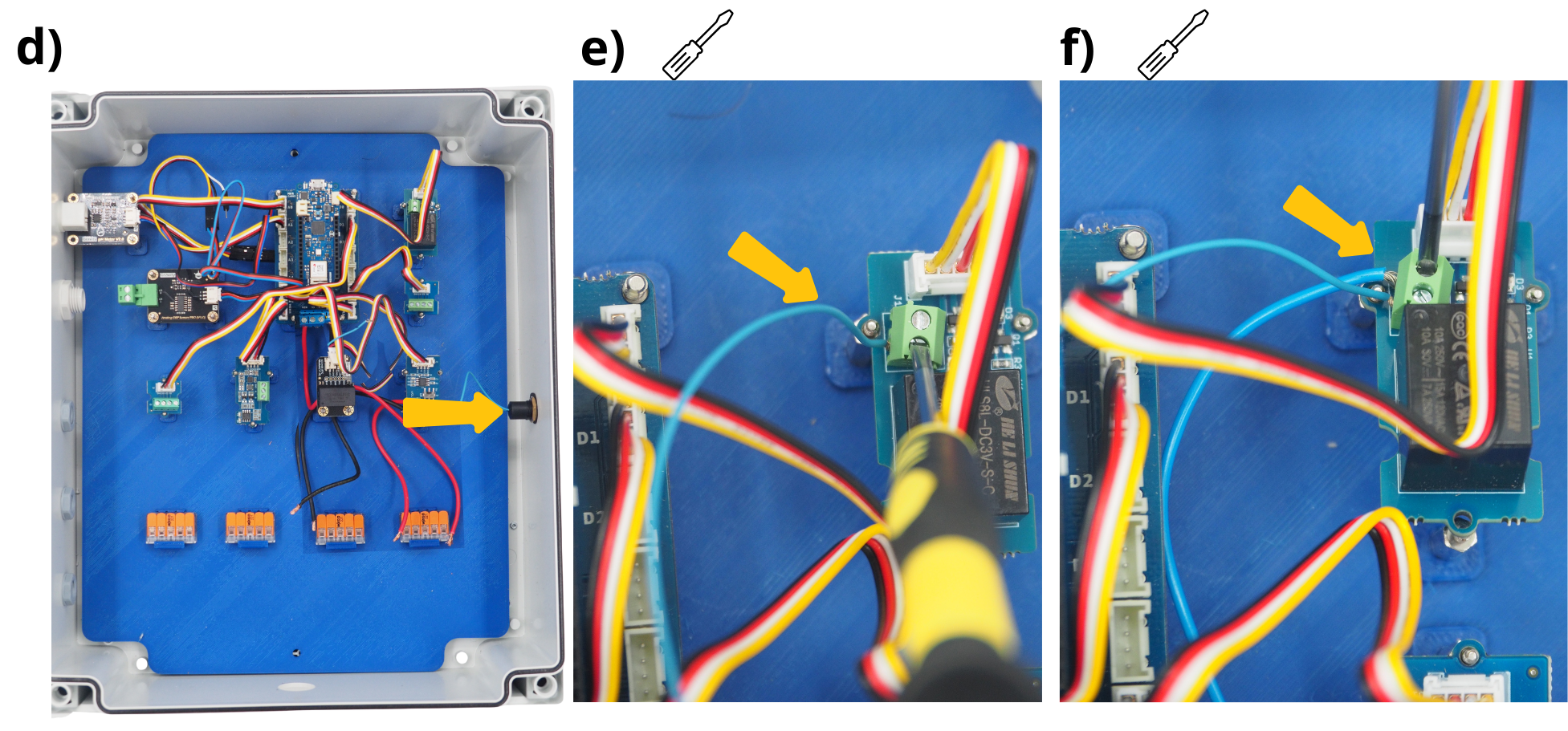

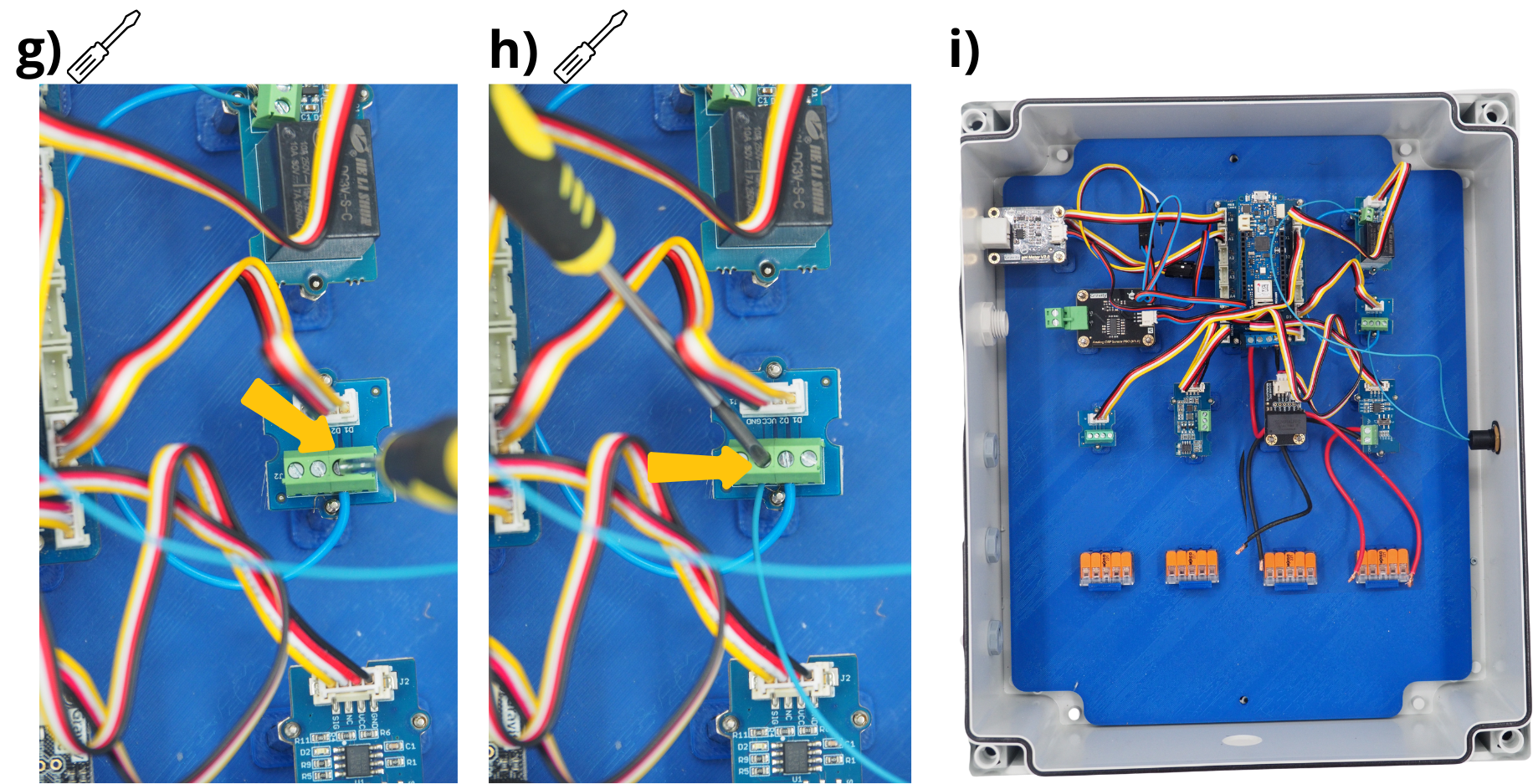

2. Mise en place du bouton poussoir#
Insérer le bouton poussoir dans le trou prévu à cet effet, puis le fixer avec l’écrou et le joint fourni avec.
Prendre un des cables du bouton poussoir et l’insérer dans le bornier à vis VCC du Module Grove Screw Terminal, puis verrouiller le câble en vissant à l’aide d’un tournevis plat.
Prendre un des cables du bouton poussoir et l’insérer dans le bornier à vis D2 du Module Grove Screw Terminal, puis verrouiller le câble en vissant à l’aide d’un tournevis plat.
Attention
Le joint du bouton poussoir doit-être placé à l’extérieur de la boîte.

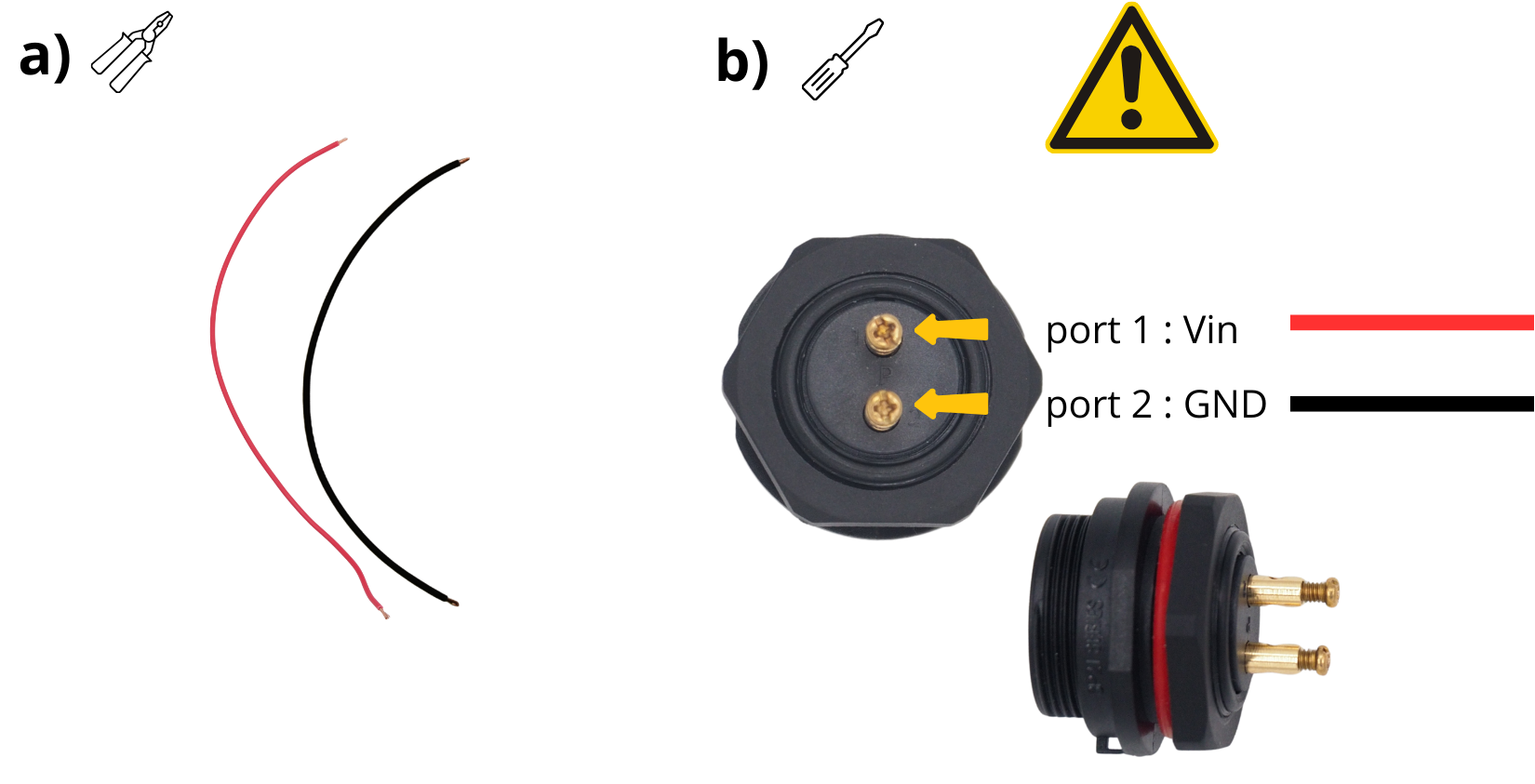

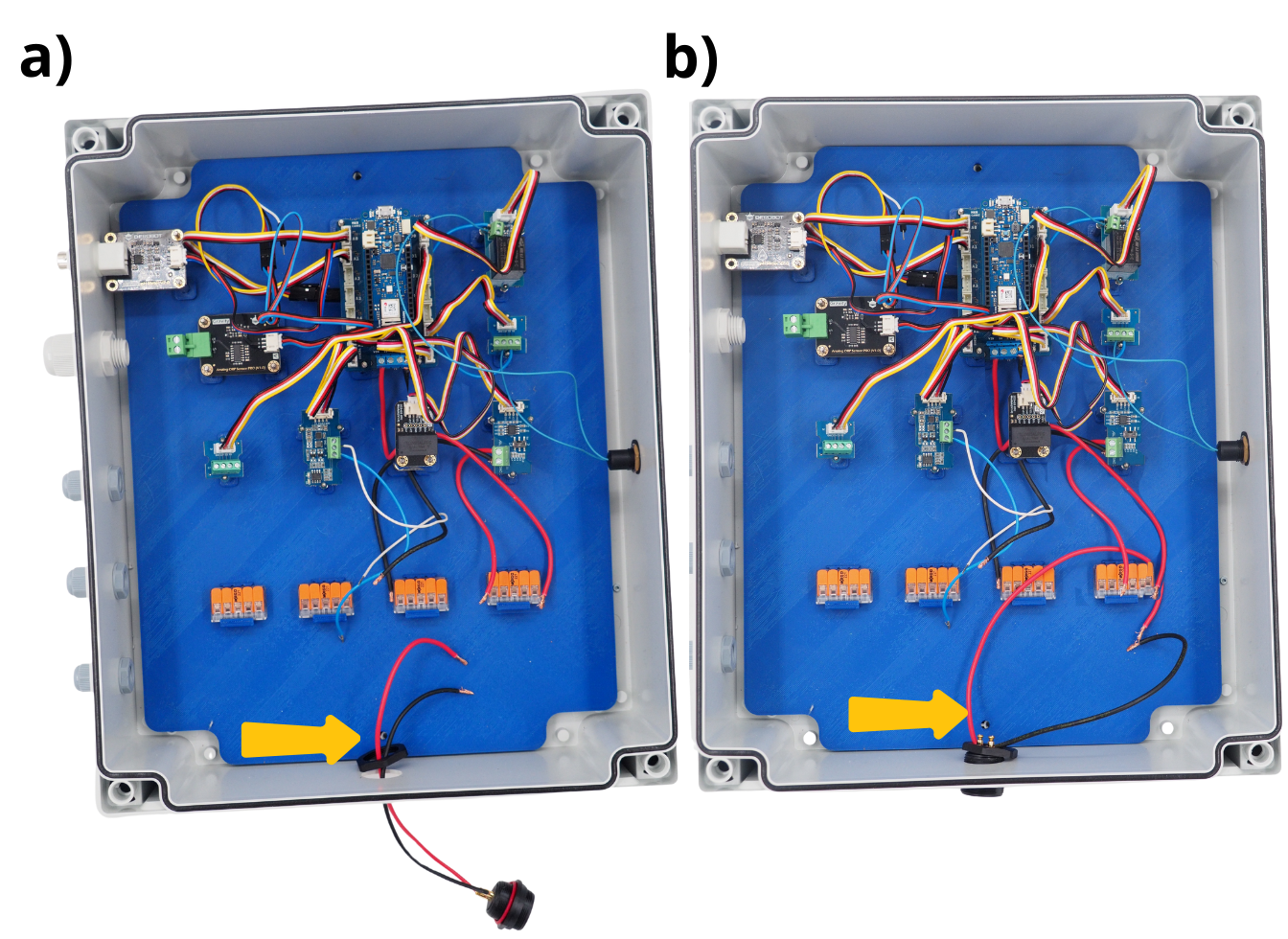

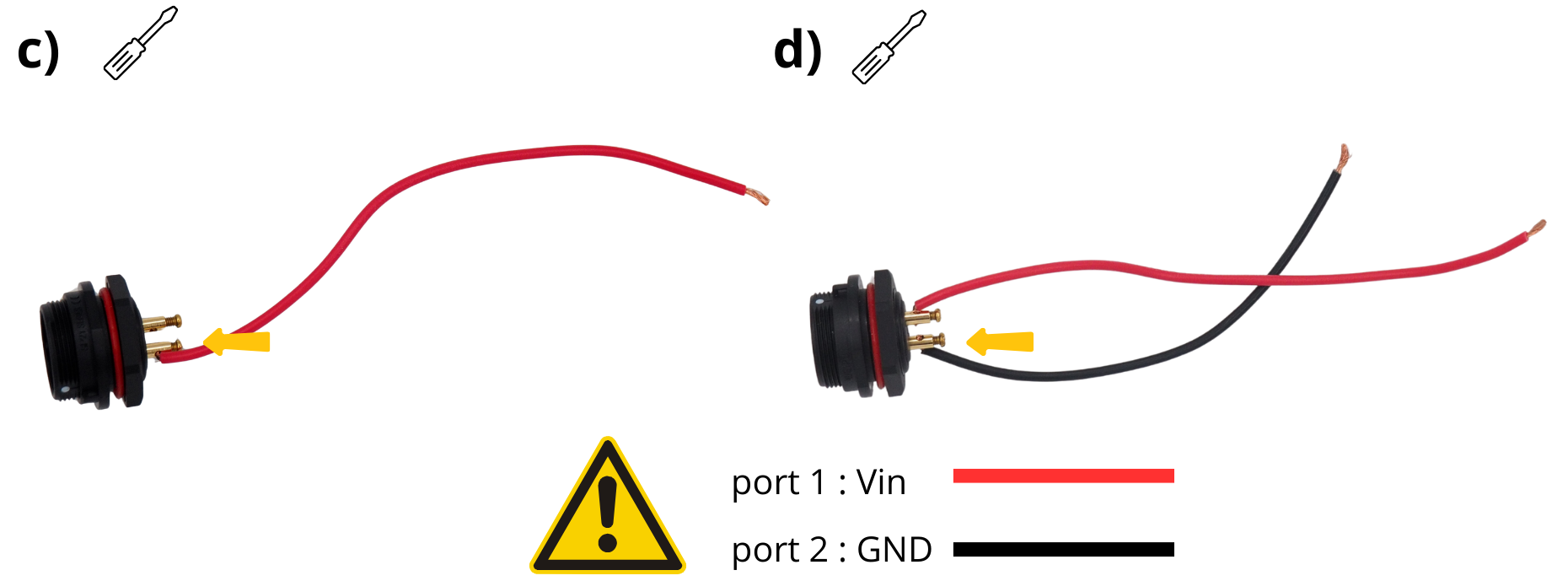

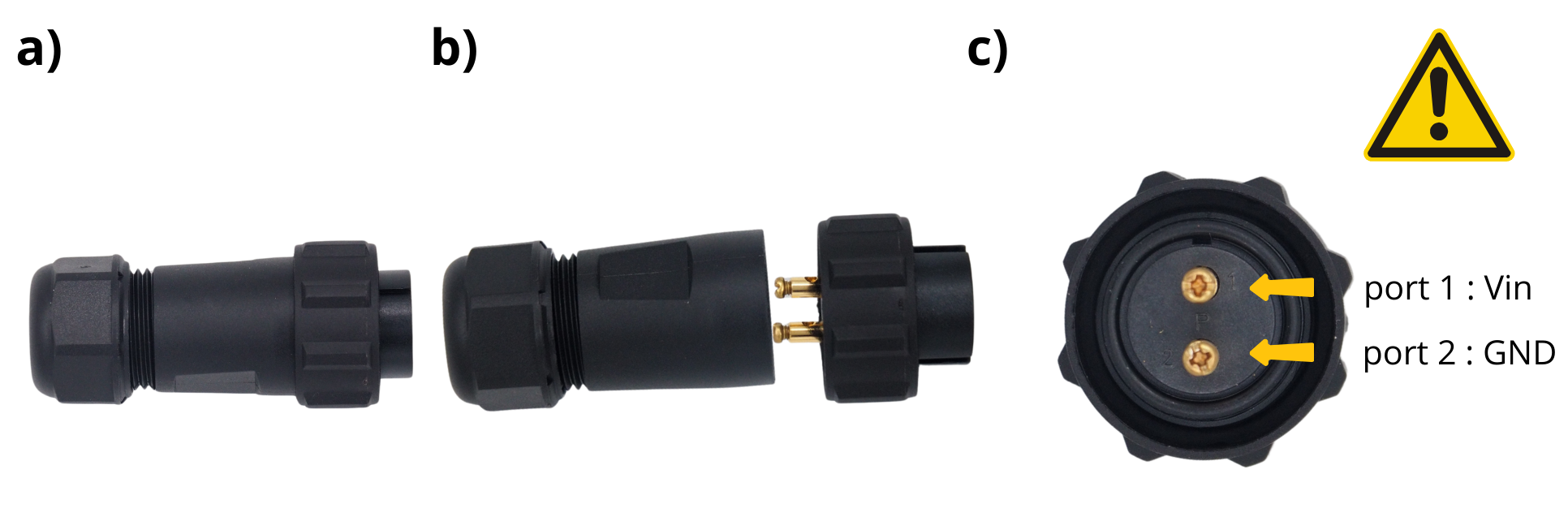

3. Mise en place du connecteur d’alimentation#
Insérer le connecteur d’alimentation dans le trou prévu à cet effet, puis le fixer avec l’écrou et le joint fourni avec.

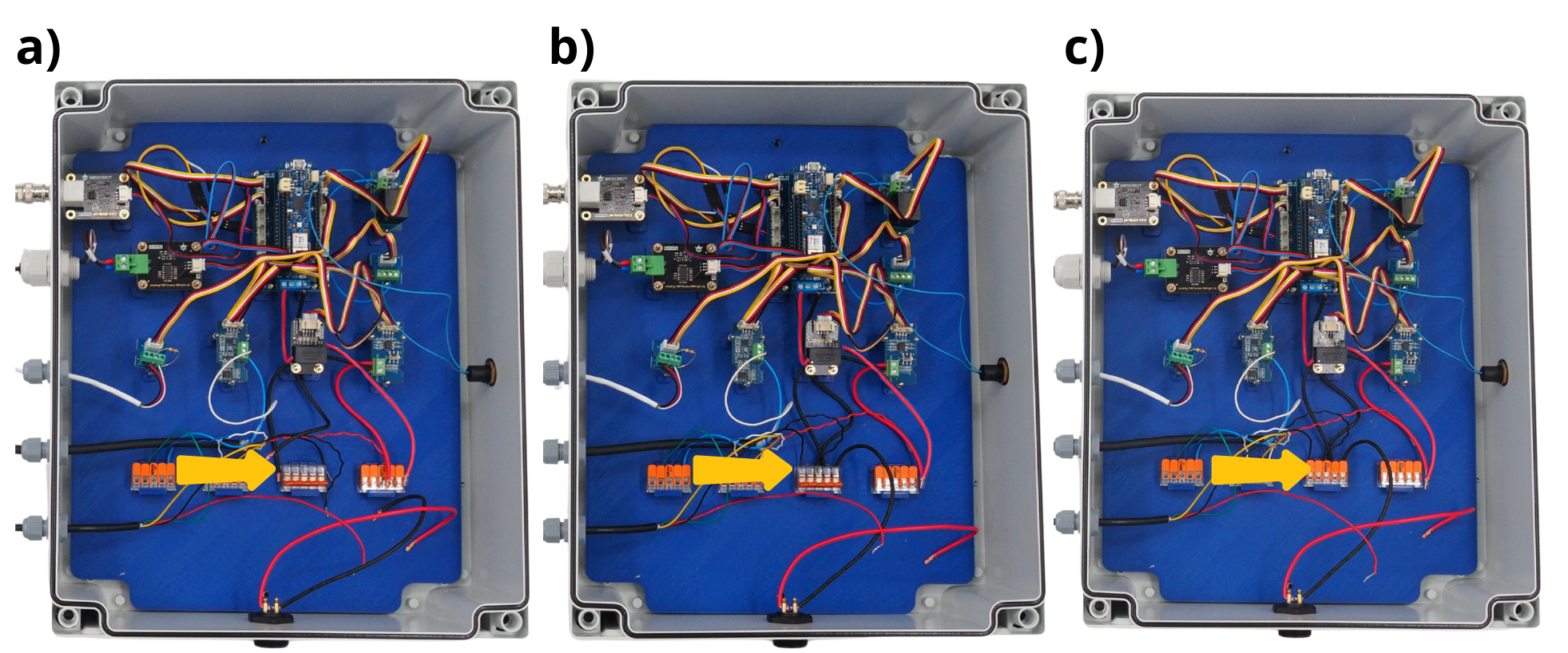

Glisser l’éxtrémité du câble noir dans une des entrées de la Borne de connexion WAGO placé sur le support GND.
Fermer cette entrée de la Borne de connexion WAGO.

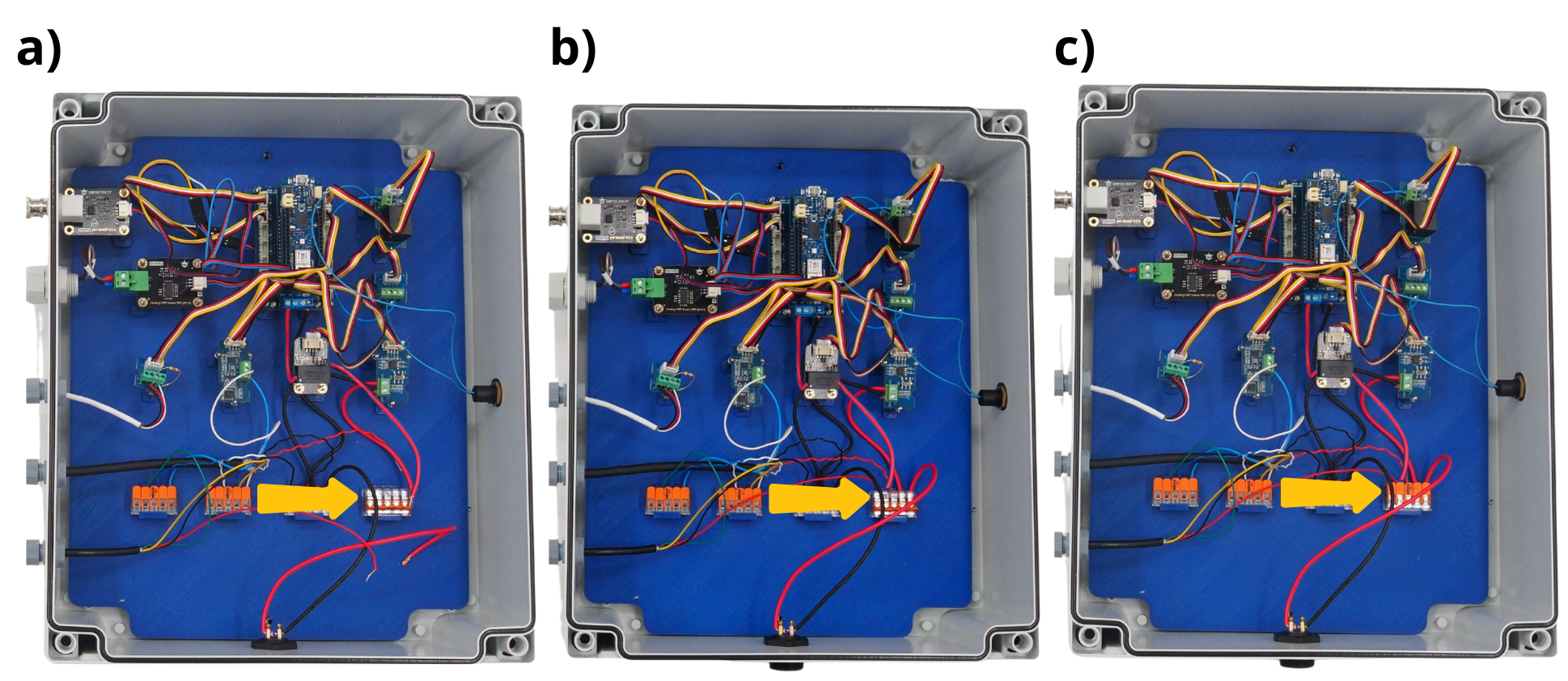

Glisser l’éxtrémité du câble rouge dans une des entrées de la Borne de connexion WAGO placé sur le support VIN.
Fermer cette entrée de la Borne de connexion WAGO.

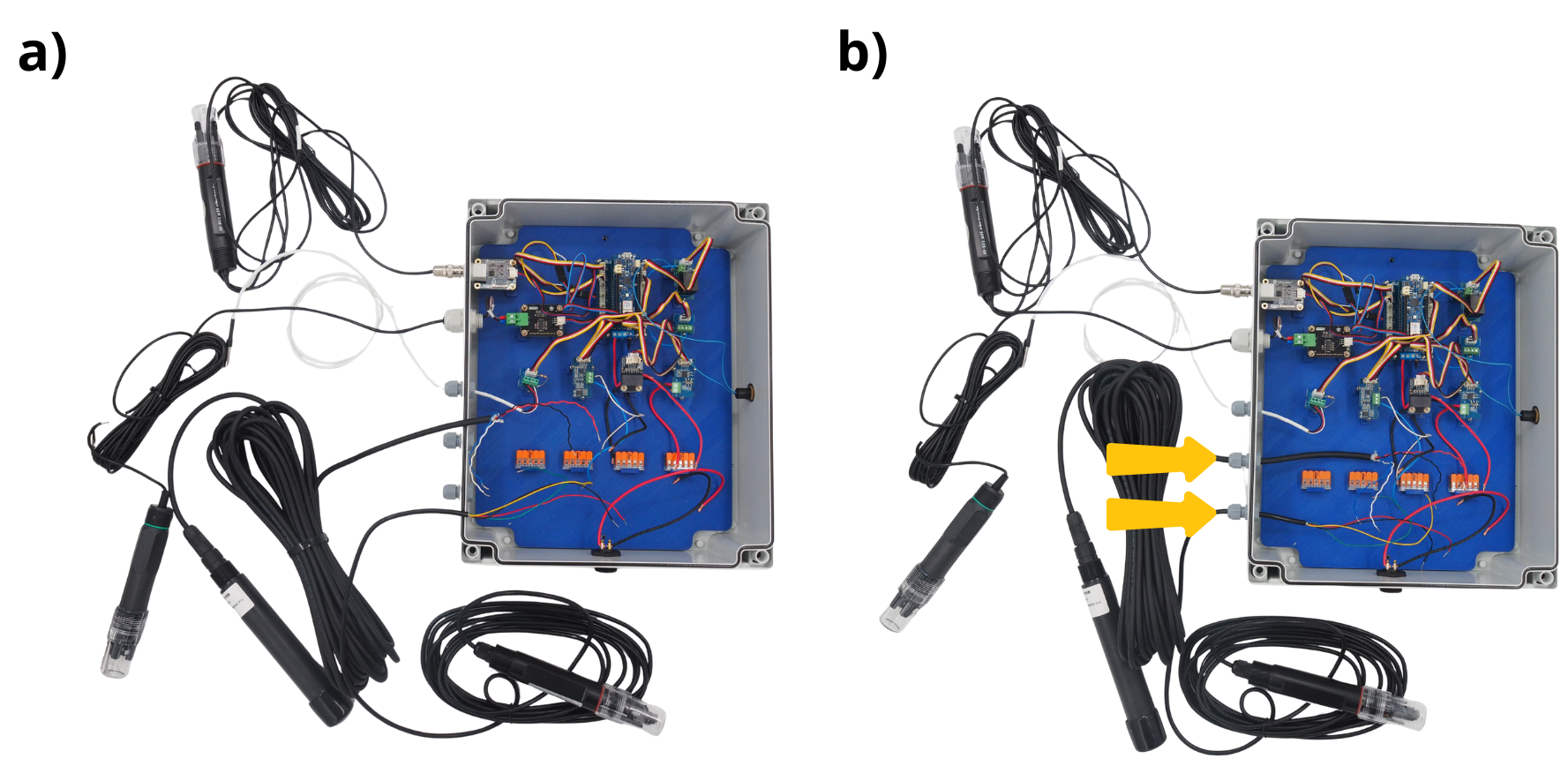

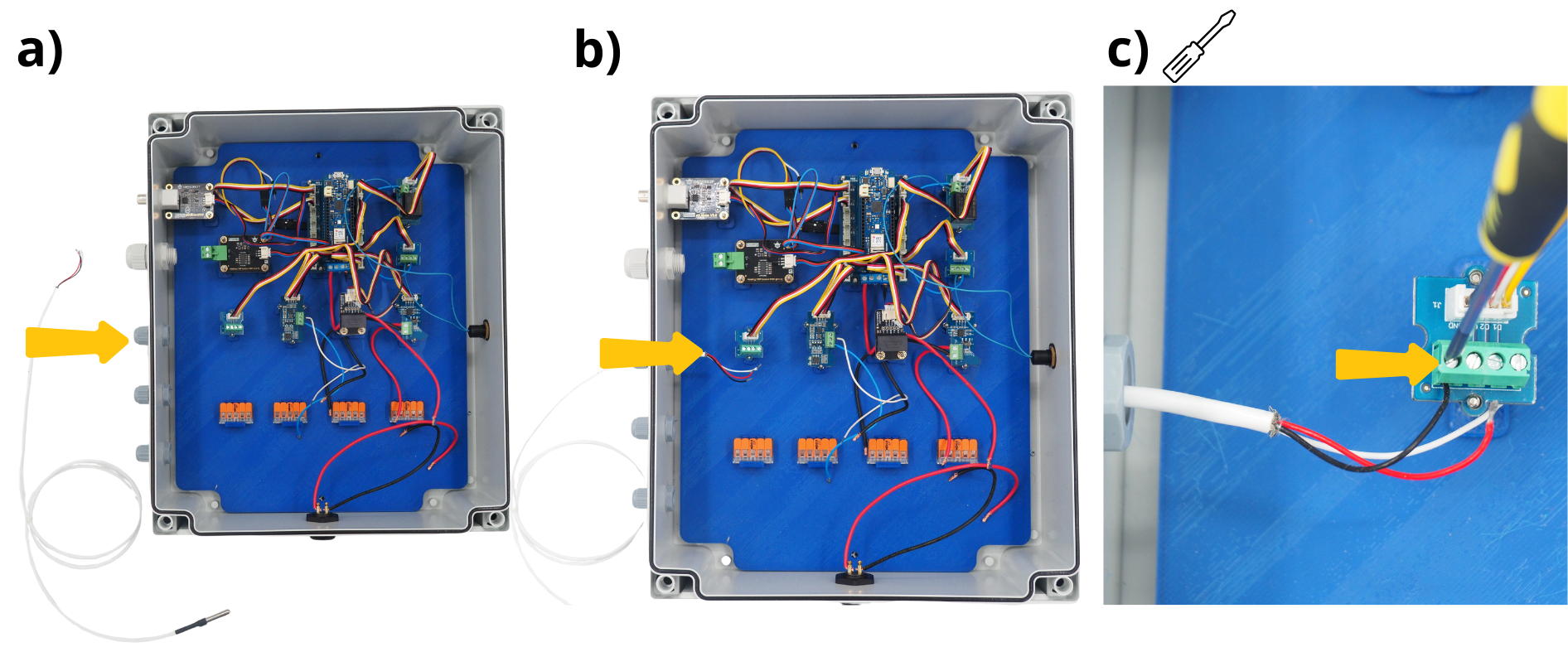

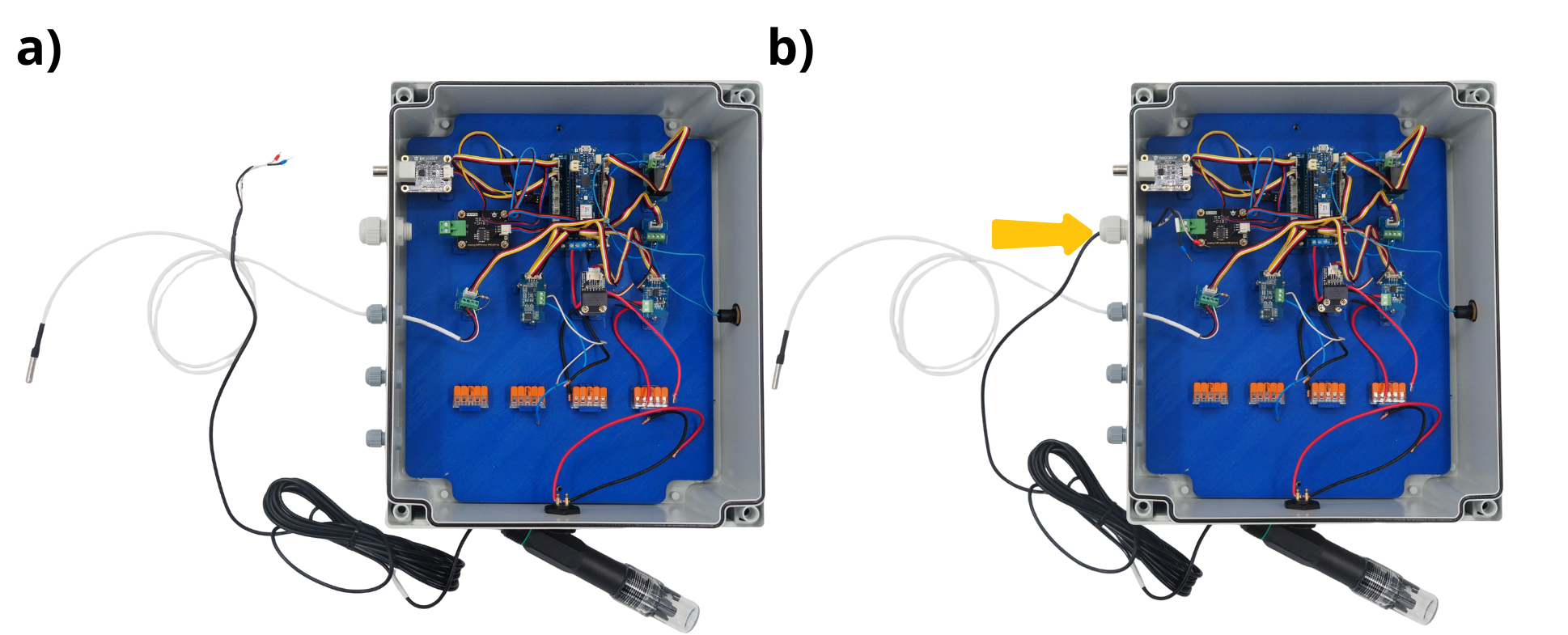

4. Mise en place des presses étoupes pour les capteurs#
Insérer les presses étoupes dans les trous prévus à cet effet.
Note
Le nombre de presse étoupe est variable, selon le nombre de capteurs connectées.

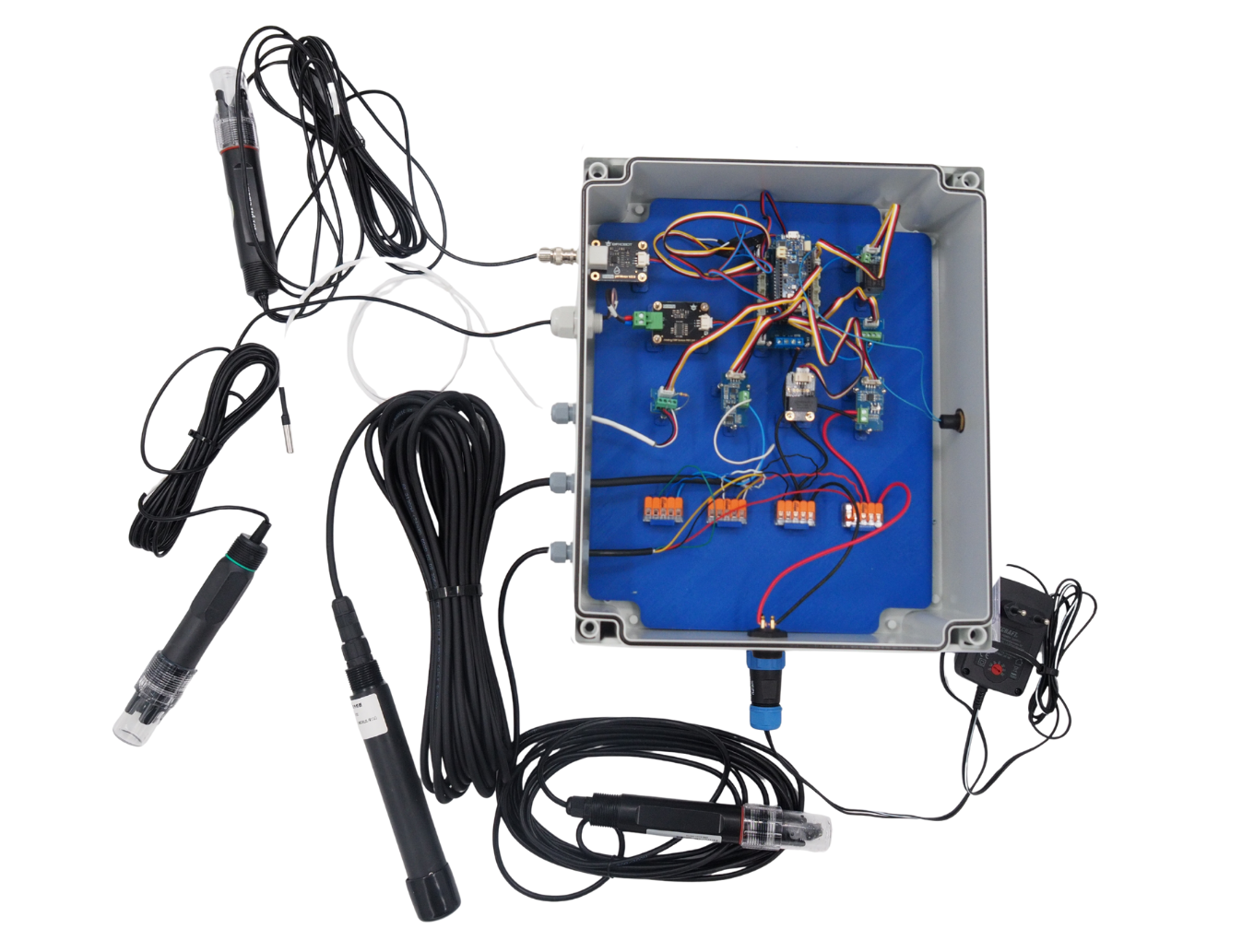

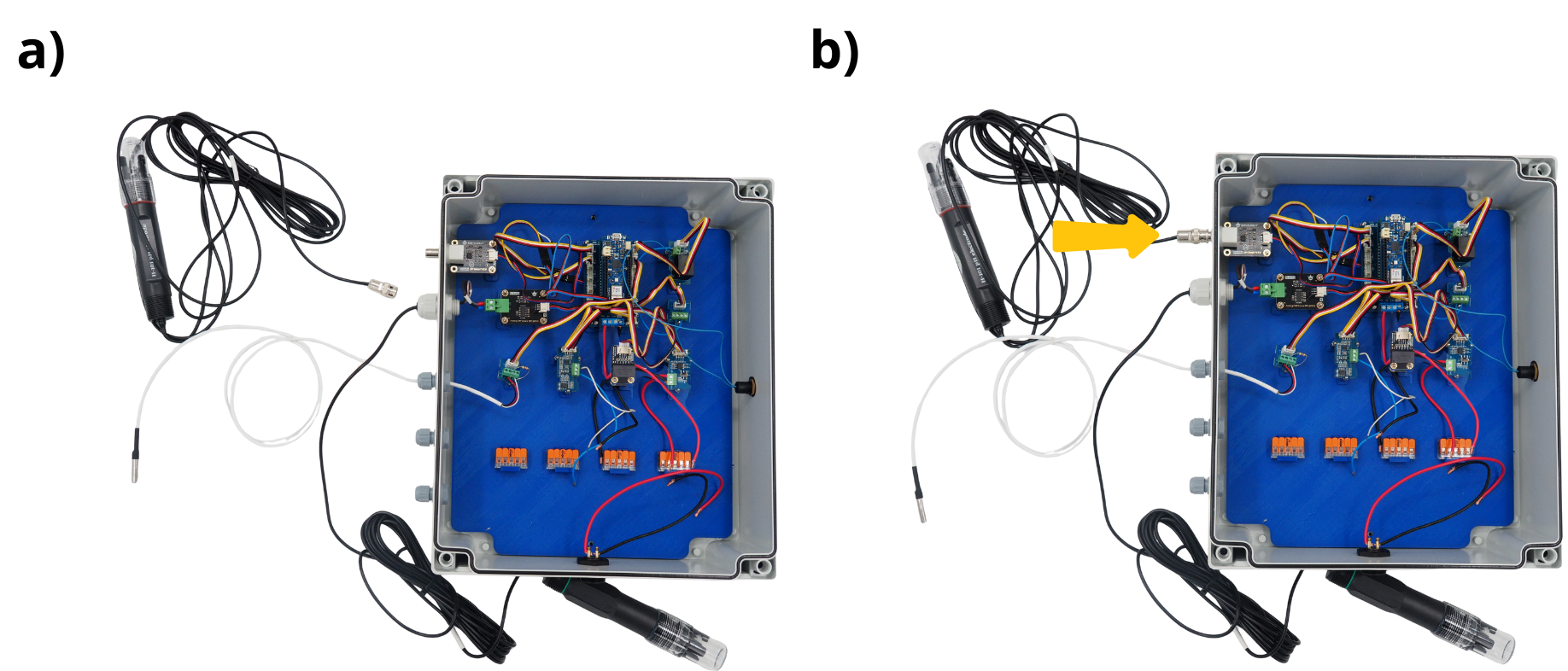

Pour les étapes de connexion des capteurs, vous référer à la partie capteur de cette documentation. Après quelques verifications, votre centrale sera prête a être utilisée.
Etape 5 : Vérifications de montage#
1. Empilement des cartes Arduino#
Attention
Si les cartes ne sont pas bien alignées, elles pourraient être détruite à cause d’un court-circuit.
Vérifier que les cartes Arduino Arduino MKR Wifi 1010, Arduino MKR MEM Shield et Arduino MKR Connector Carrier sont bien empilées et alignées. Pour cela, vous pouvez regarder le connecteur noté GND, qui doit être bien aligné, comme l’image ci-contre.

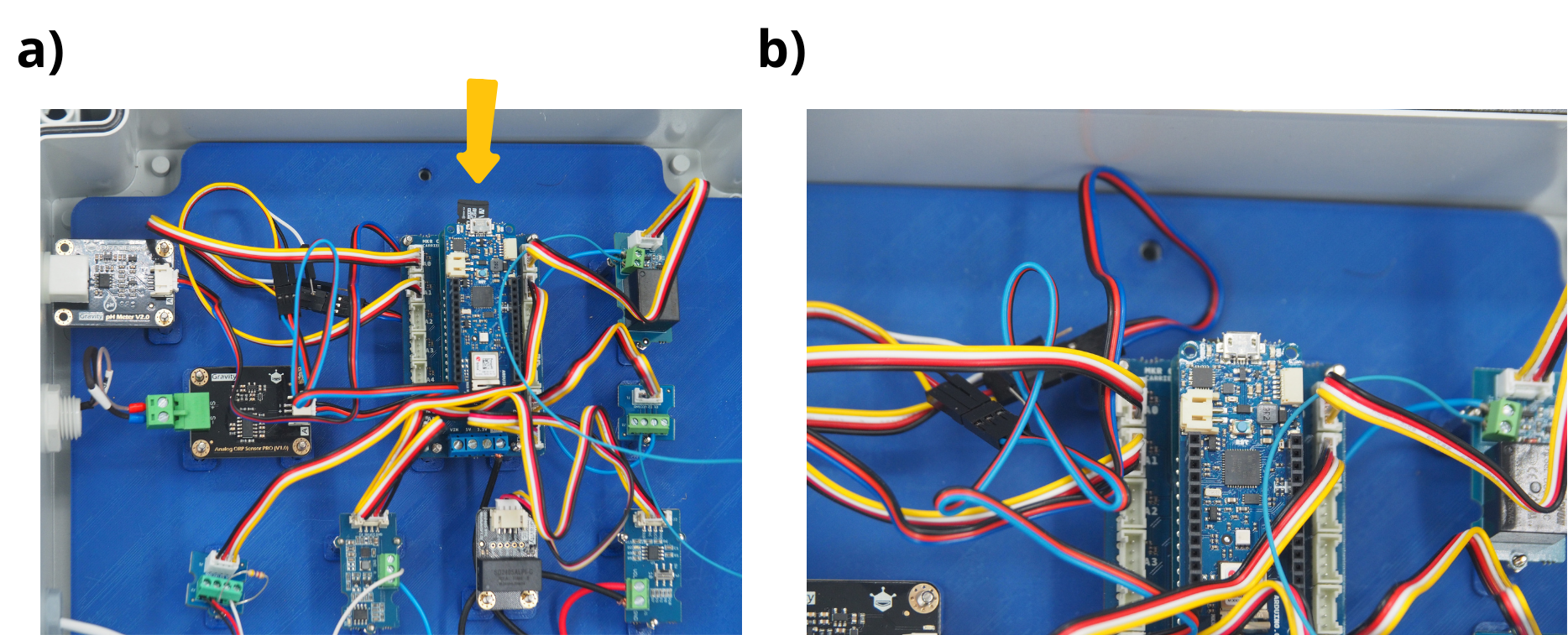

2. Mise en place de la carte SD#
Attention
Si la carte µSD n’est pas bien enfoncé, les données ne seront pas enregistrées, et l’interface WiFi ne fonctionnera pas.
Vérifier que la carte µSD est enfoncé correctement dans la carte Arduino MKR MEM Shield.
3. Switch sur le Module Grove Voltage Divider#
Attention
Si le SWITCH n’est pas bien placé, la mesure de la batterie ne sera pas fonctionnelle.
Vérifier que le bouton « Switch » du Module Grove Voltage Divider est bien placé sur 10.

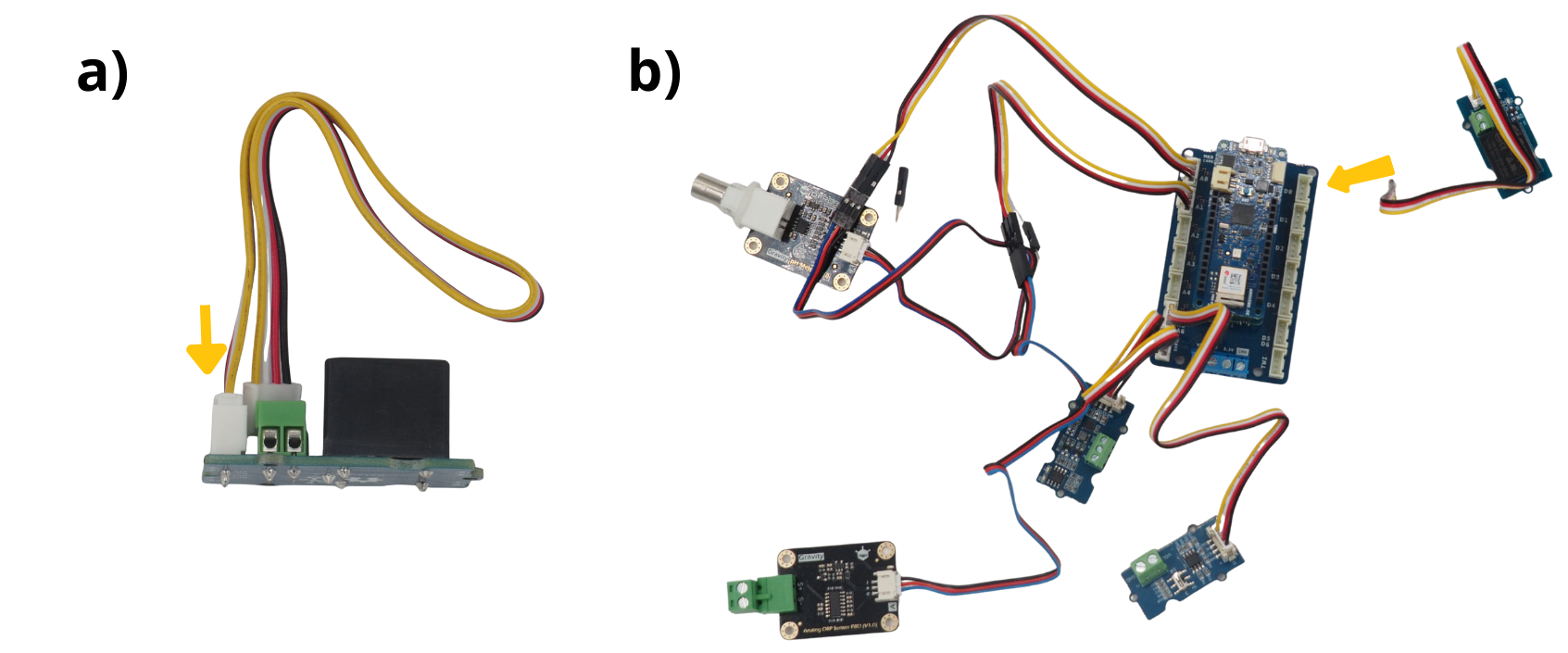

4. Mise en place du câble du Module Gravity RTC#
Attention
Si les fils du Câble Grove ne sont pas inversé, la RTC pourrait être détruite, et vos données ne seront alors pas horodatées.
Vérifier que vous avez bien inversé les fils du Câble Grove du Module Gravity RTC. Pour cela, utiliser un tournevis plat fin afin d’inverser le câble rouge et noir, ainsi que le câble blanc et jaune.
Voir aussi
Afin de mieux comprendre comment inverser ces câbles, voir la vidéo suivante : https://www.youtube.com/watch?v=0G7iIwfuaJ8

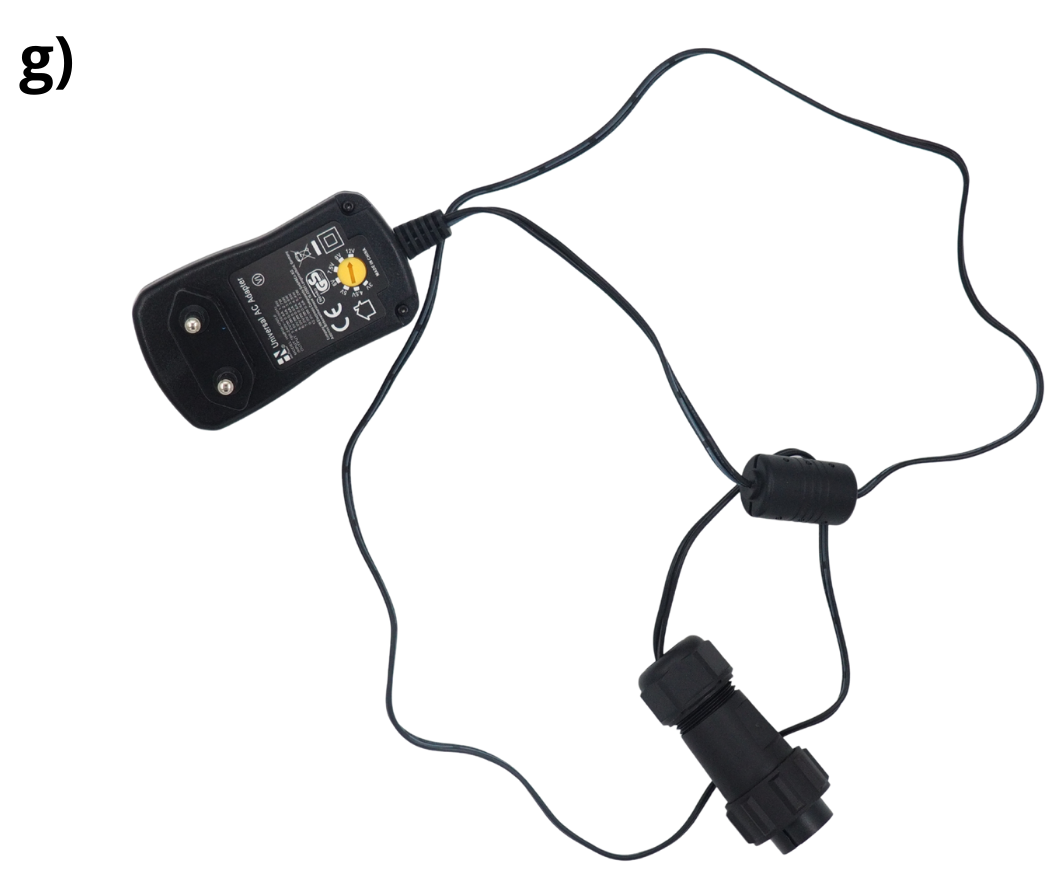

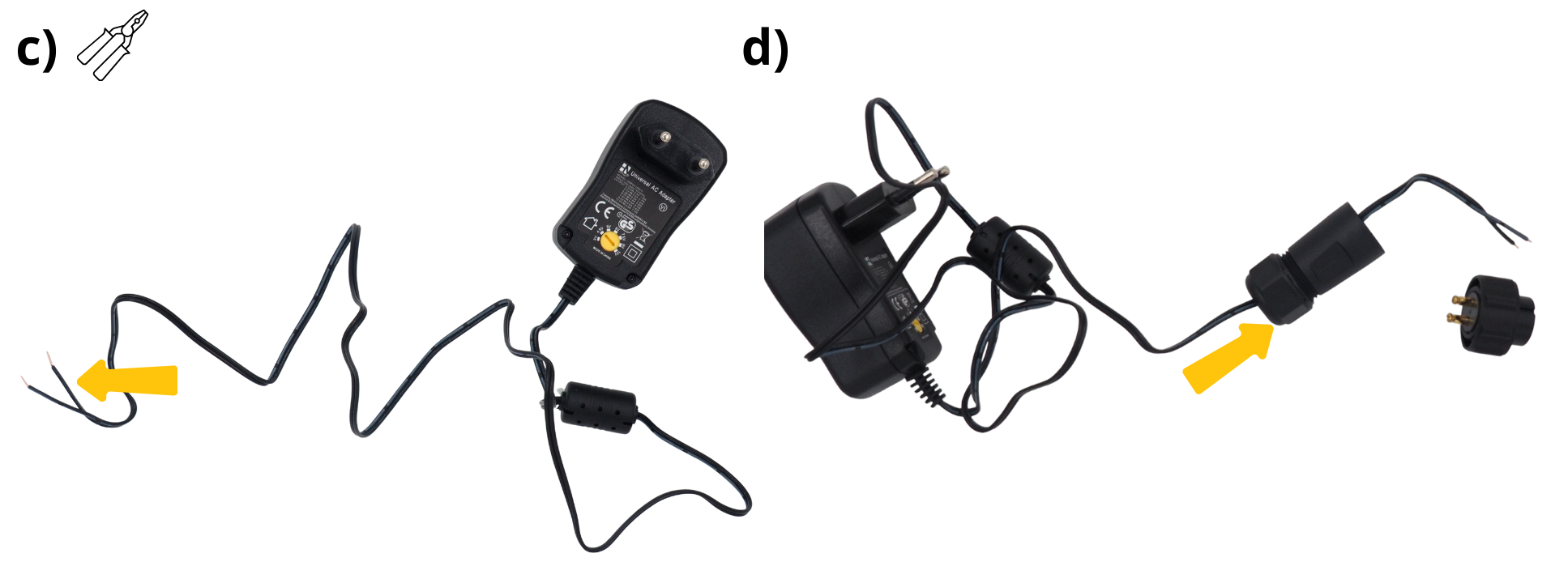

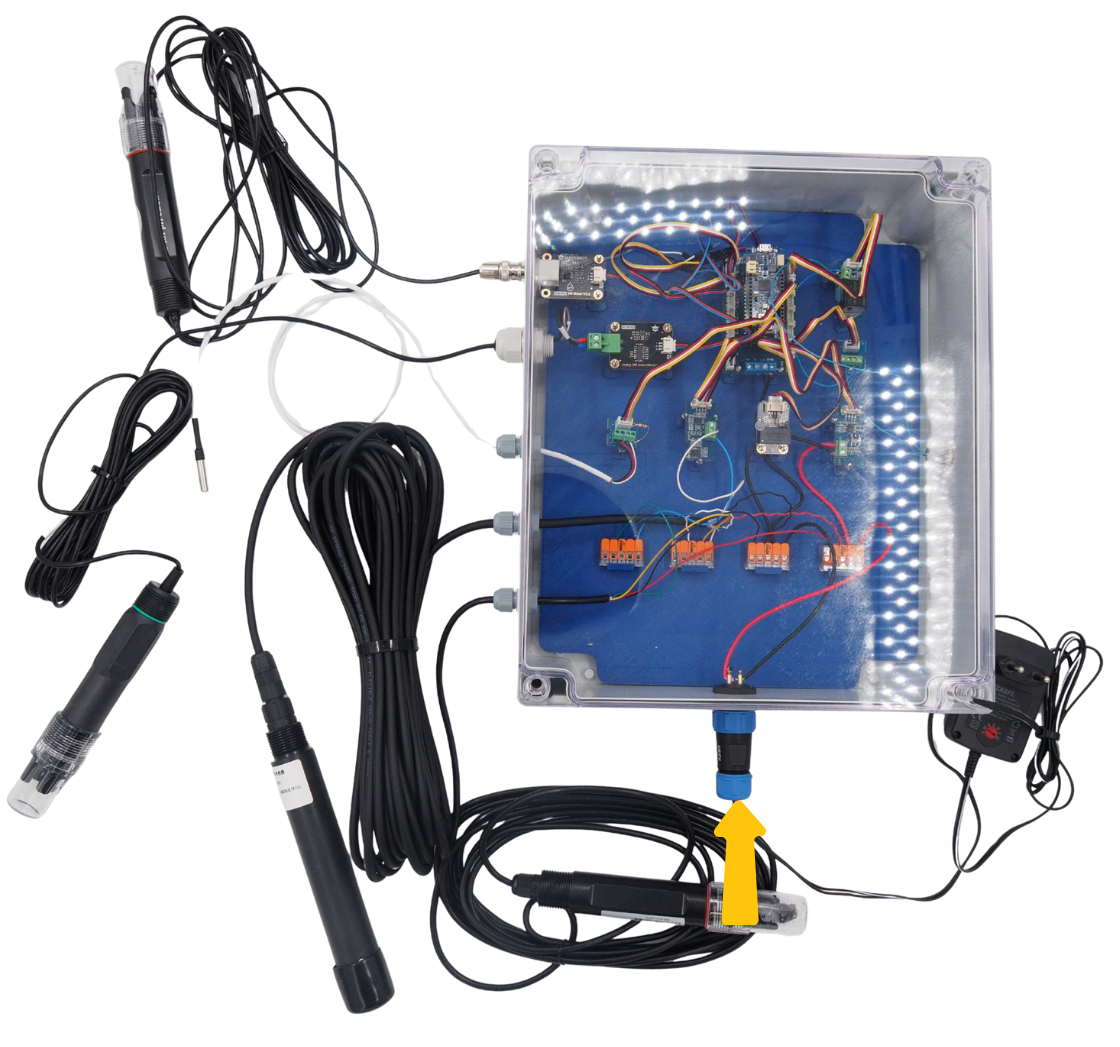

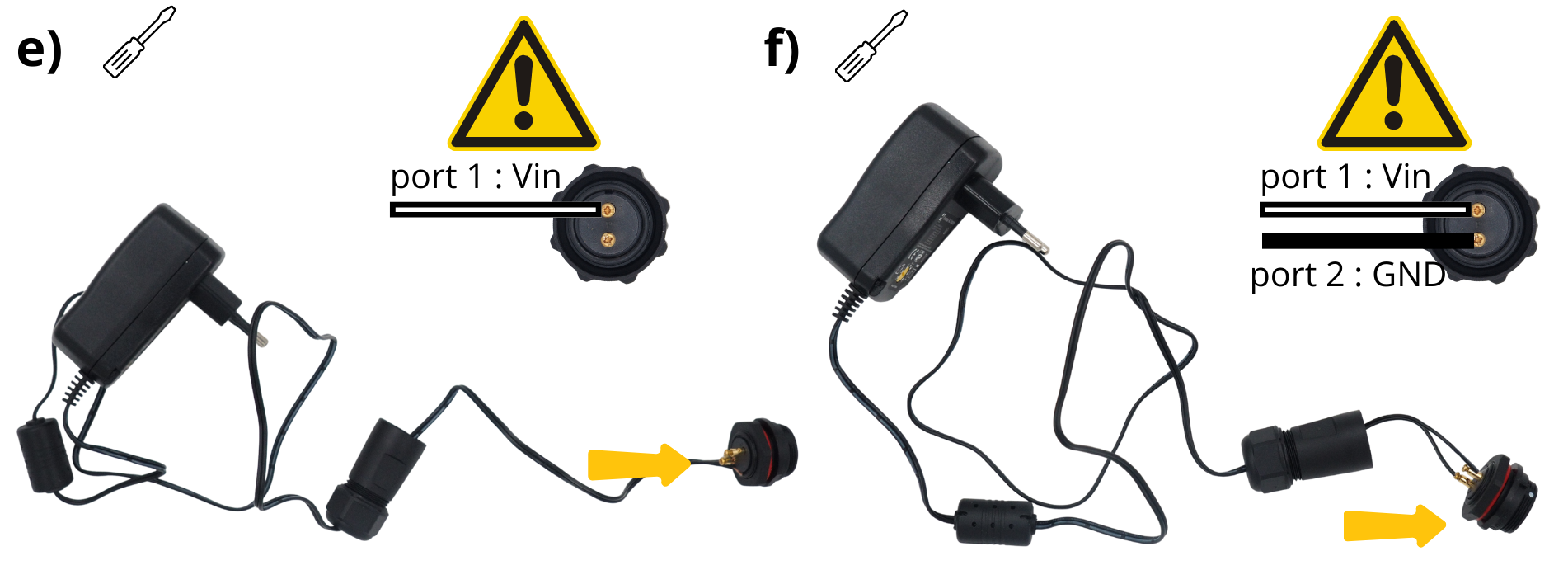

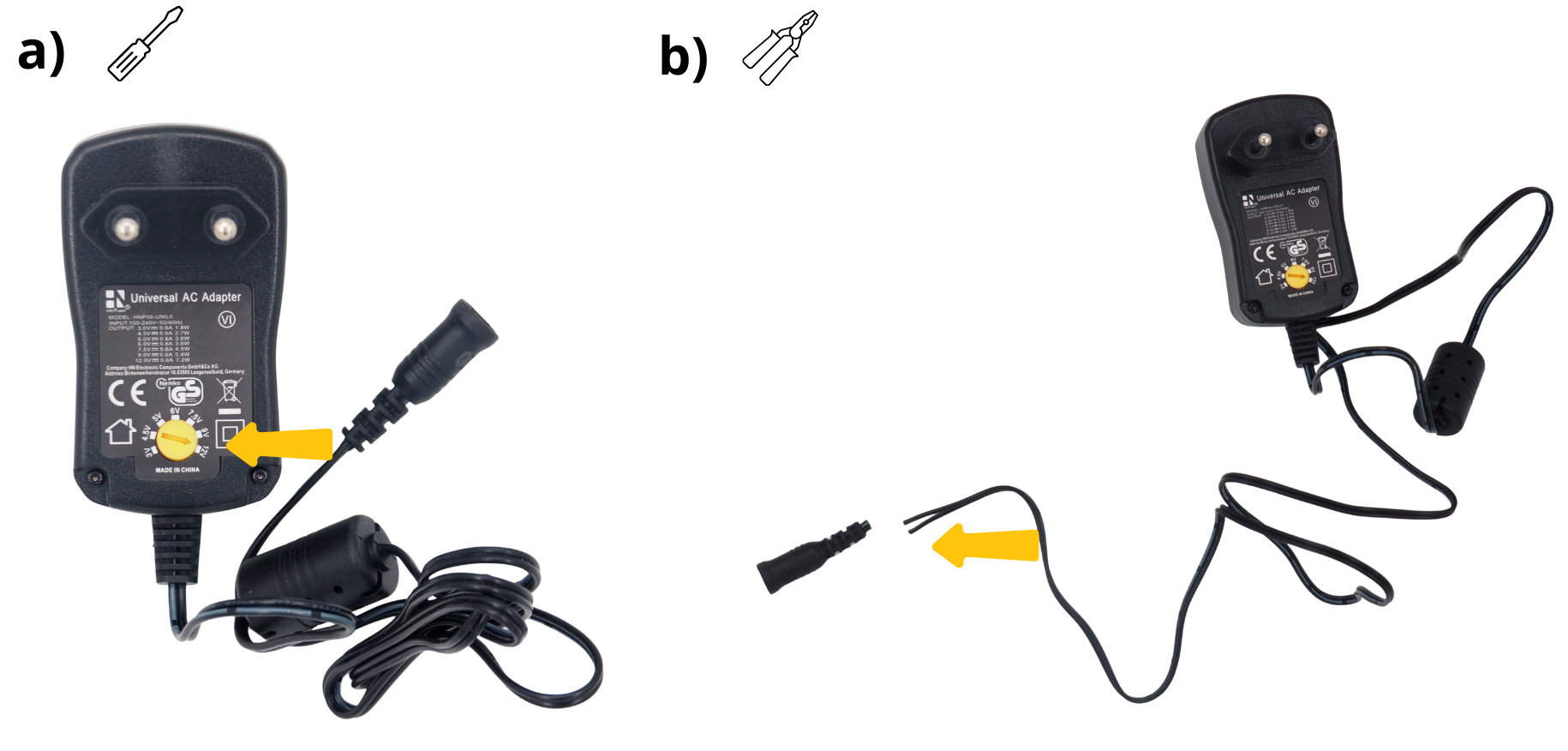

5. Raccordement de l’alimentation#
Attention
Si la polarité de votre alimentation n’est pas respecté, l’ensemble du système d’acquisition pourrait être détruite.
Vérifier que le câble rouge en provenance de votre connecteur panneau est bien connecté éléctriquement au câble Vin de votre alimentation 12 V. Pour cela, vous pouvez utiliser un voltmètre afin de faire un test de continuité.
Voir aussi
Afin de mieux comprendre comment inverser ces câbles, voir la vidéo suivante : https://www.youtube.com/watch?v=UNOaDS6mz7s&t=31s
