Téléchargement du code

Pour toute la partie suivante, il est nécessaire d’utiliser un ordinateur ou une tablette possédant comme système d’exploitation Windows 10 minimum, Linux, ou MAC.

1. Installation de Python

Les étapes ci-dessous vont vous permettre d’installer Python, qui sera nécessaire pour le paramétrage de votre centrale de mesure. Si vous avez une version de python supérieur à python3 sur votre ordinateur, aller directement à la partie 2.

Pour les utilisateurs sous Windows

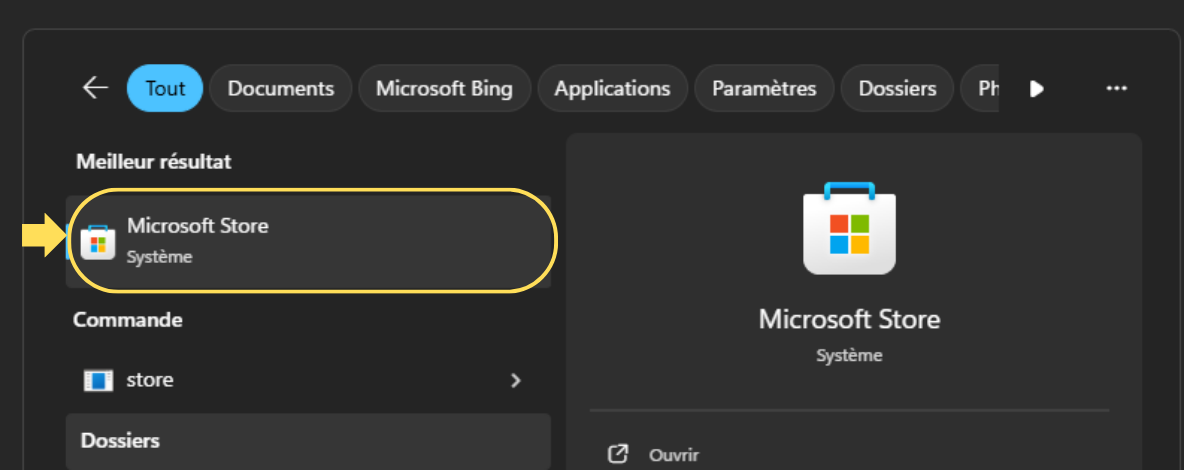

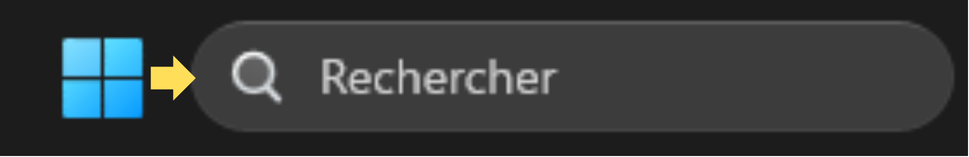

1. Dans l’onglet rechercher sur votre barre d’outils, taper Microsoft Store.

1. Ouvrir le Microsoft Store.

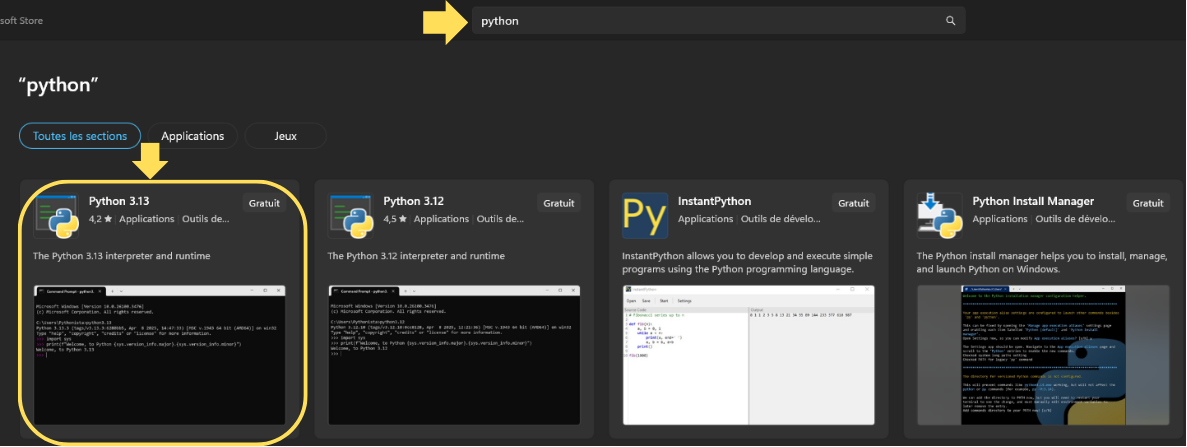

1. Dans Rechercher des applications, des jeux, etc…, taper Python, puis cliquer sur la dernière version de Python disponible (ici Python 3.13).

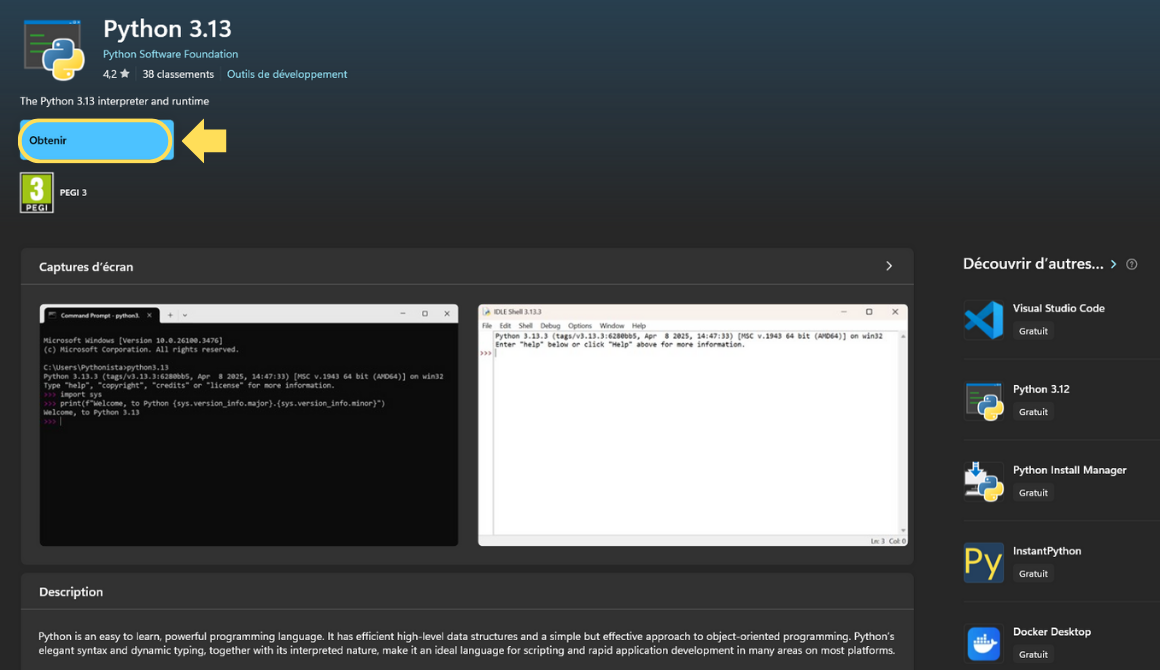

1. Cliquer ensuite sur Obtenir ou télécharger. L’installation de Python se lance alors sur votre ordinateur.

Pour les utilisateurs sous Linux

1. Ouvrir un terminal, puis taper la commande suivante :

$ sudo apt install python3

Pour les utilisateurs sous MAC

1. EN COURS DE REDACTION

2. Téléchargement de l’exécutable Install SETIER

Dans cette partie, nous allons décrire comment télécharger le fichier Install permettant l’installation sur votre ordinateur/tablette des éléments nécessaires à la programmation des centrales de mesure SETIER.

1. Afin d’accéder au téléchargement du fichier Install, cliquer sur le Code Python, qui déclanchera automatiquement le téléchargement du code : Code Python

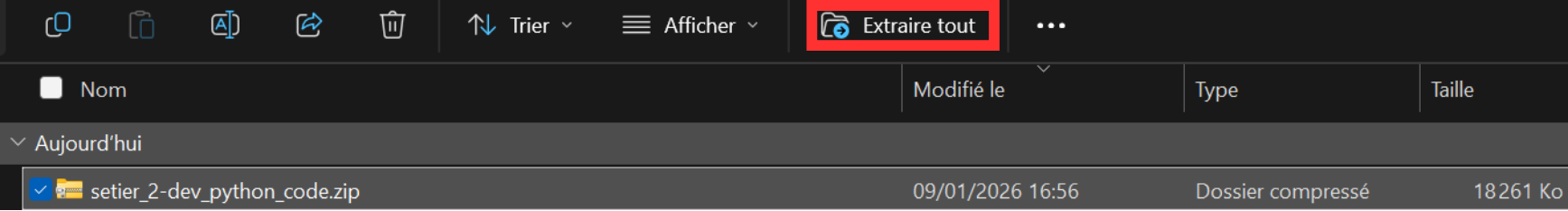

2. Aller alors dans téléchargements, puis cliquer sur Extraire tout (si Extraire tout ne s’affiche pas sur votre PC, vous pouvez faire clique droit puis Extraire tout).

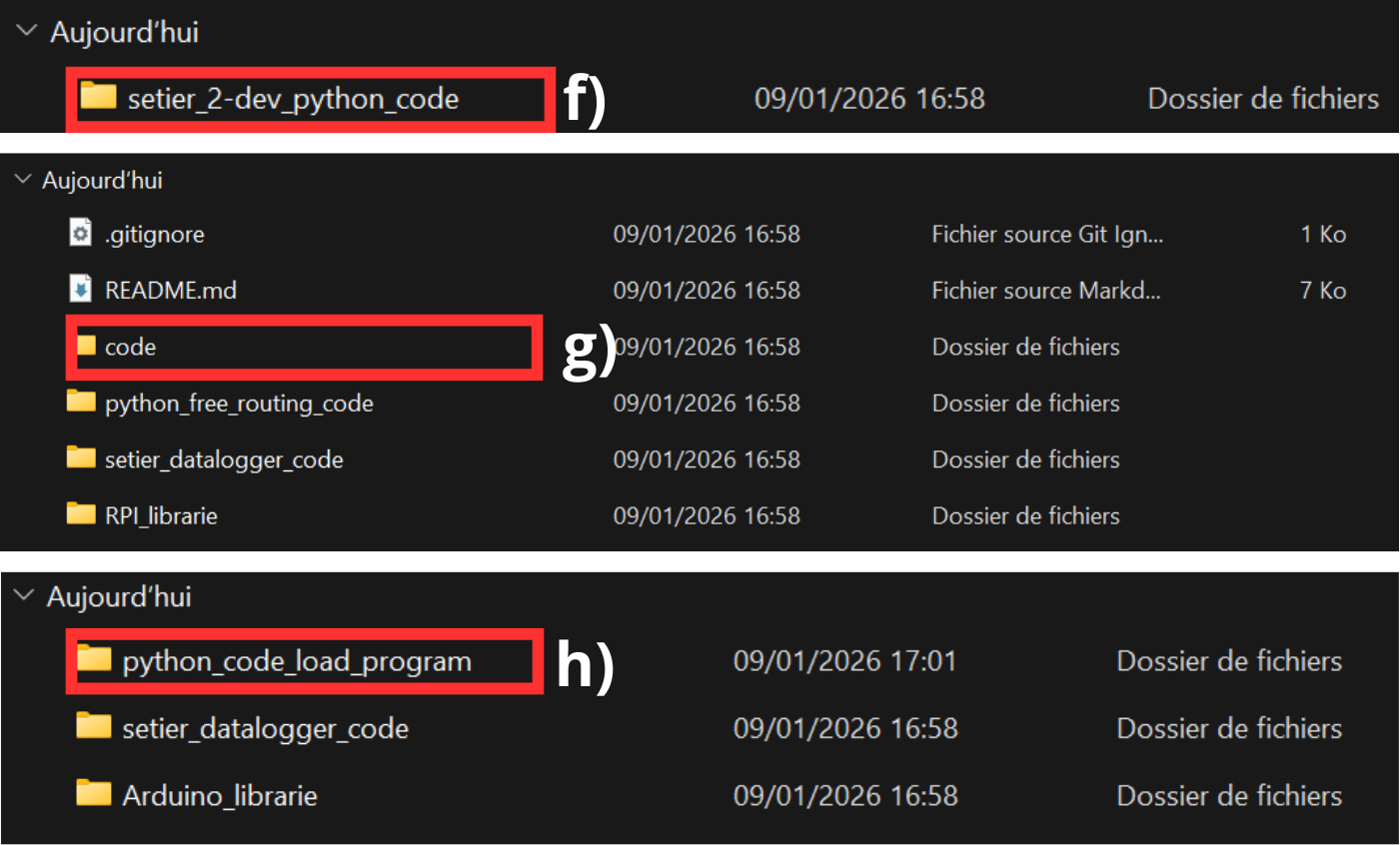

1. Vous pouvez ouvrir le dossier setier_dev-dev_python_code.

2. Cliquer alors sur code.

3. Puis cliquer sur python_code_load_program.

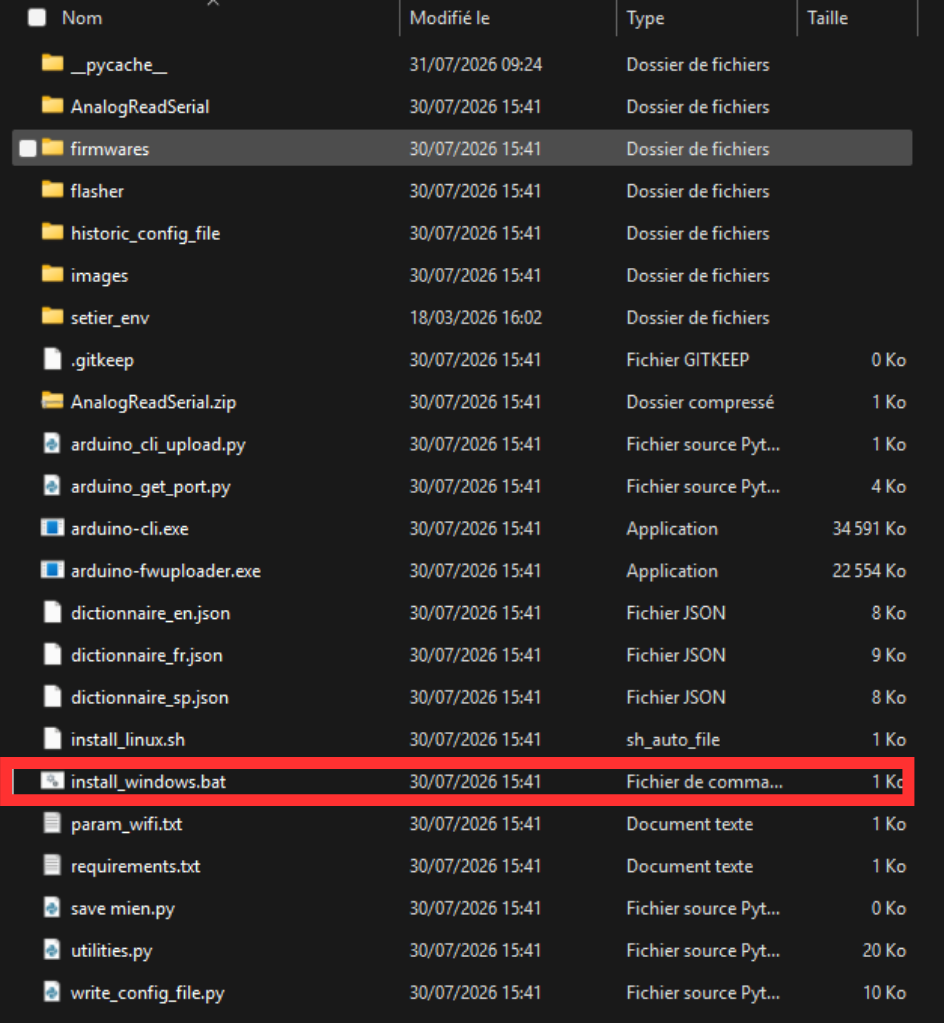

1. Si vous utilisez Windows, cliquer sur le fichier install_windows.bat.

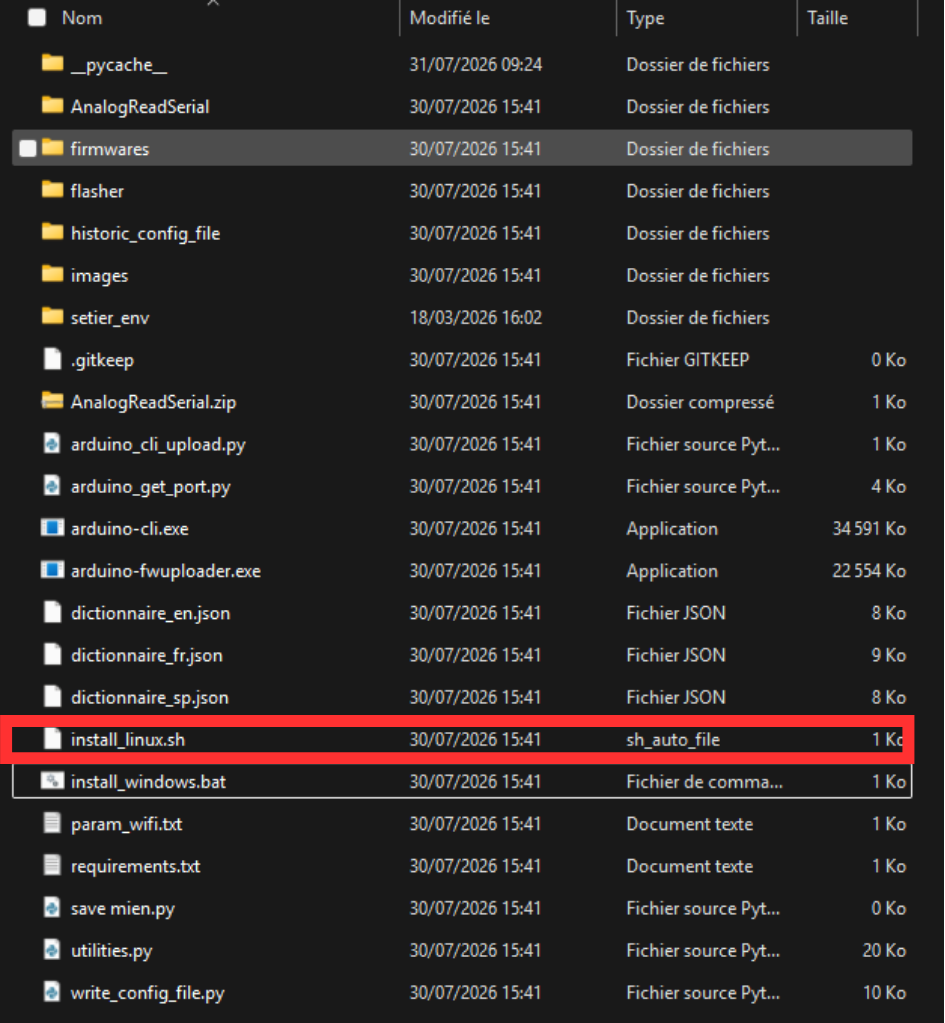

1. Si vous utilisez Linux, cliquer sur le fichier install_linux.sh, puis exécuter.

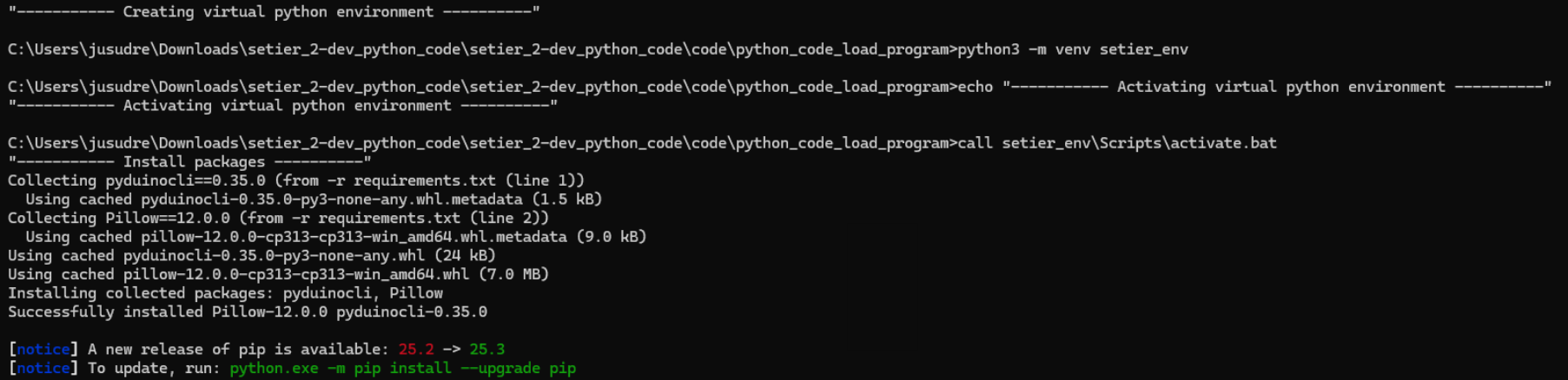

1. La fenêtre suivante s’ouvre. Après quelques secondes d’installation, il sera possible de paramètrer votre centrale.

Paramétrage d’une centrale SETIER

Dans cette partie, nous allons décrire comment paramétrer la centrale de mesure SETIER comme souhaité. Cette partie est séparée en deux parties, d’abord des paramètres généraux semblables pour chaque type de centrales, et ensuite les paramètres spécifiques à chaque type de centrales.

1. Paramètrage générale d’une centrale de mesure

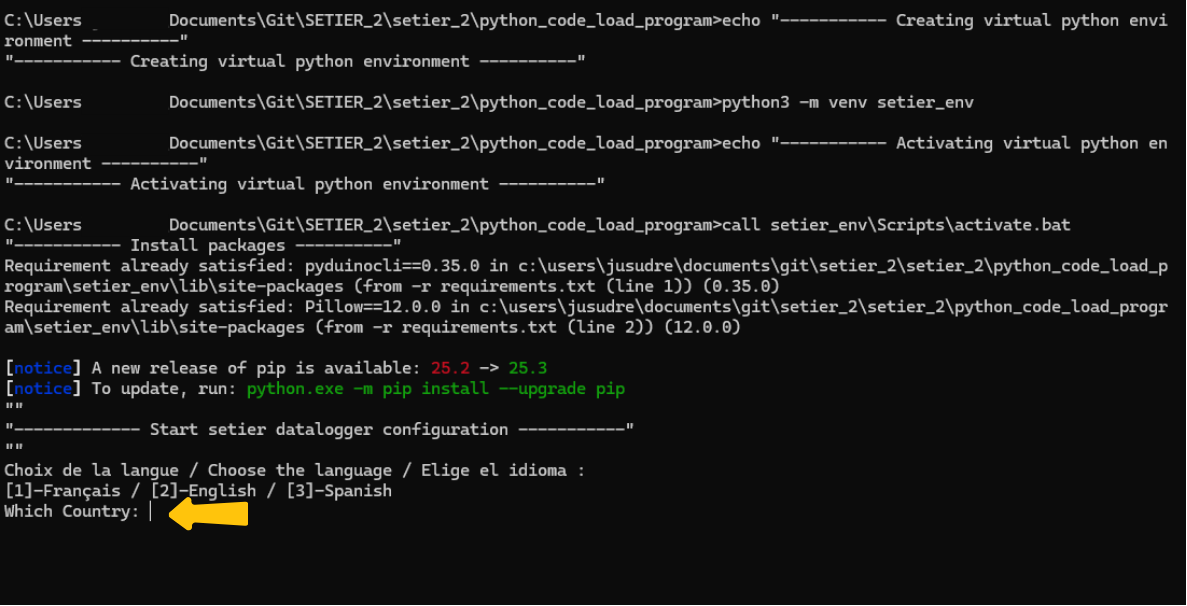

1. Une fois l’installation associée au fichier Install.bat terminée, choisir votre langue. Pour Français taper 1, pour Anglais taper 2, pour Espagnol taper 3, puis taper sur entrée.

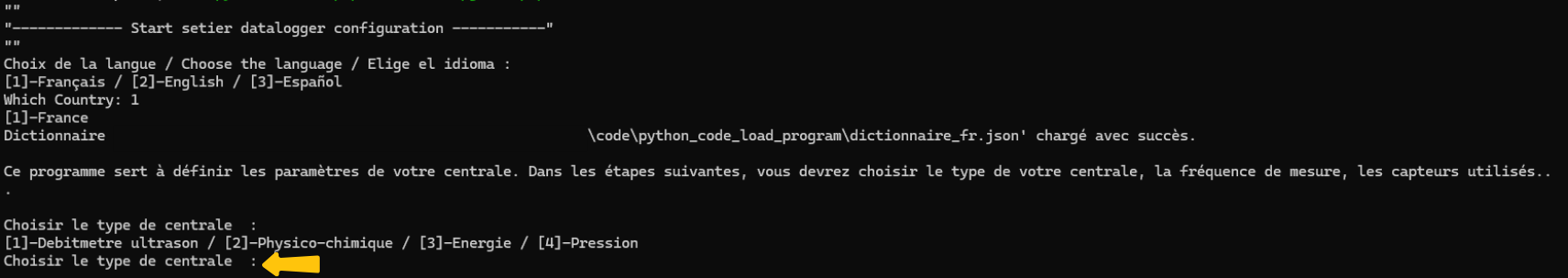

1. Une fois la langue choisie, indiquer le type de centrale de votre centrale de mesure. Les choix de centrales possibles sont : 1 - Debitmètre ultrason, 2- Physico-chimique, 3- Energie, 4- Pression. Pour choisir, taper le chiffre associé à chaque centrale.

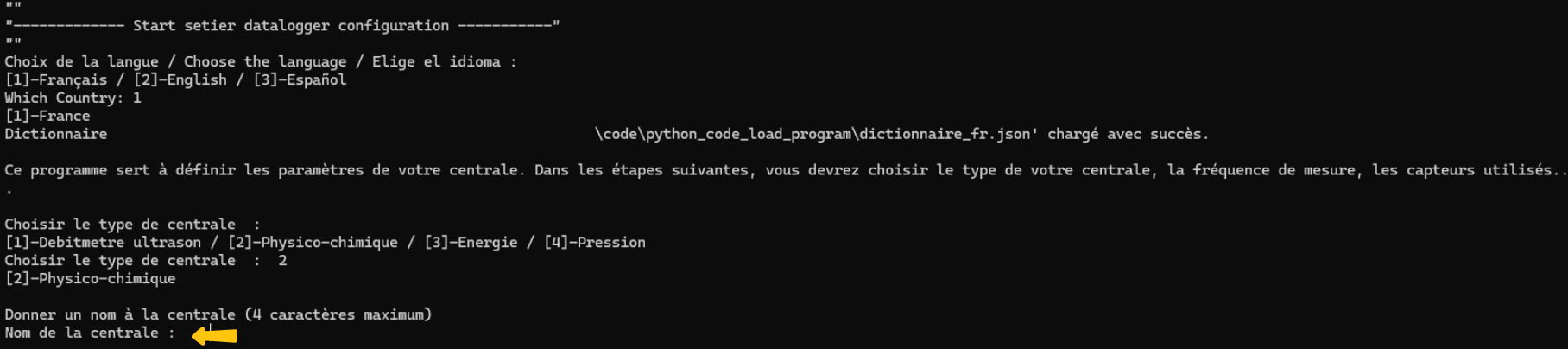

1. Une fois le type de centrale choisi, indiquer le nom de votre centrale de mesure, puis taper sur entrée. Ce nom doit faire 4 caractères ou moins, et sera le nom donné au réseau Wi-Fi généré par votre centrale (Wi-Fi utilisé pour la récupération de données, l’étalonnage des capteurs…). Ici le nom donné est Test.

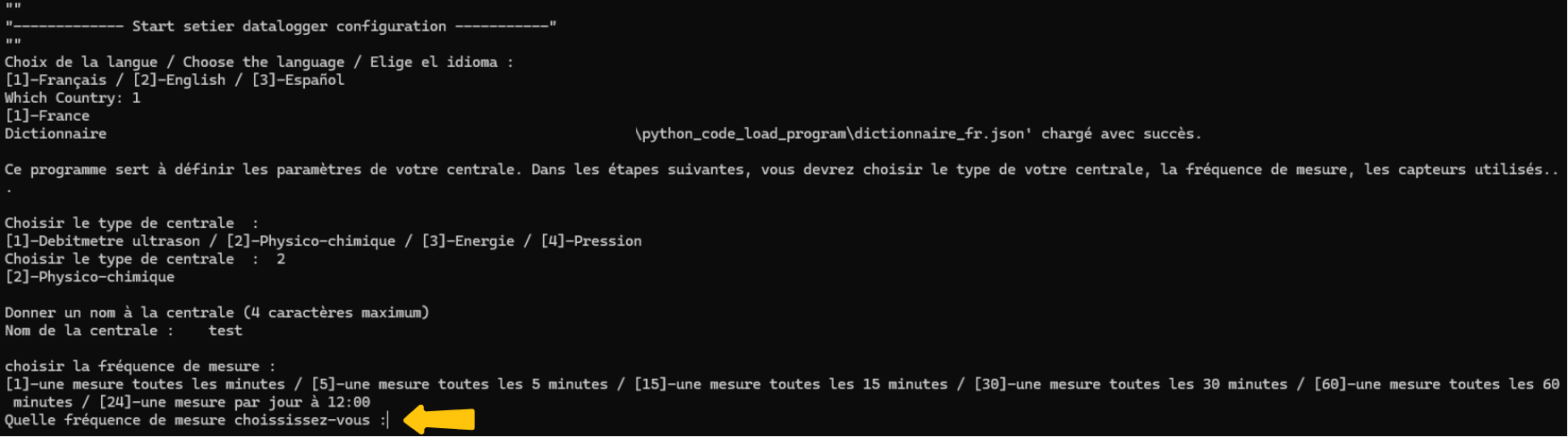

1. Une fois le nom choisi, spécifier la fréquence de mesure de votre centrale de mesure. Les fréquences possibles sont une mesure toutes les : 1 minute, 5 minutes, 15 minutes, 30 minutes, 60 minutes et 24 heures. Ici nous avons choisi une mesure toutes les 1 minute.

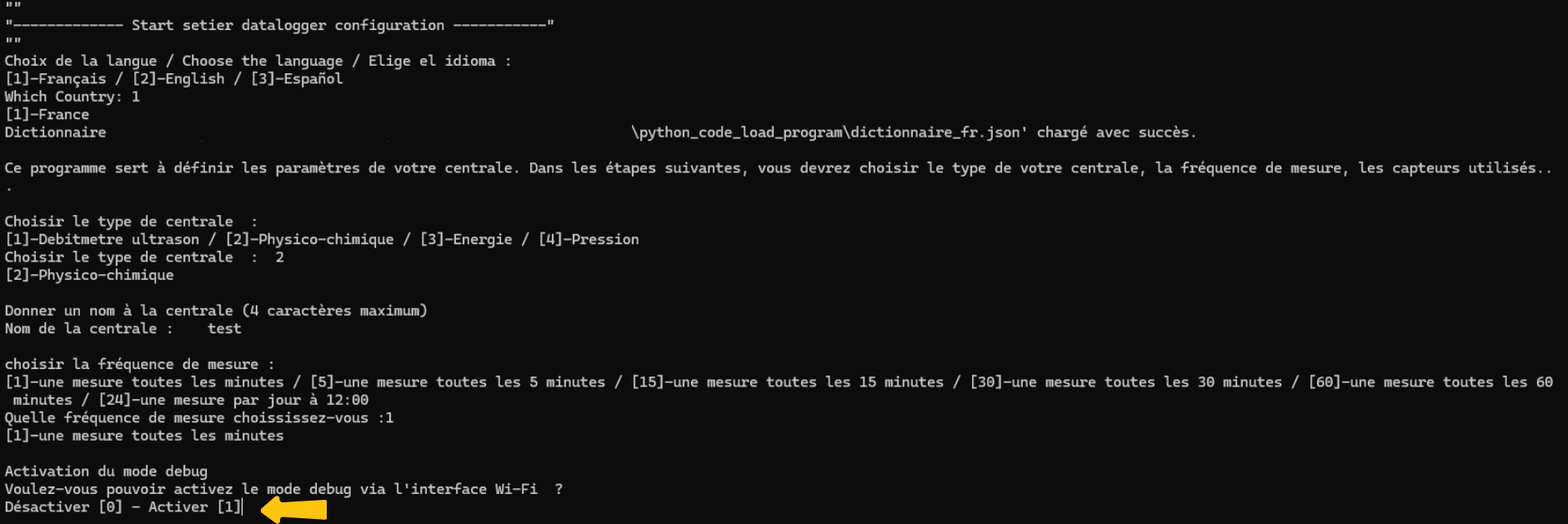

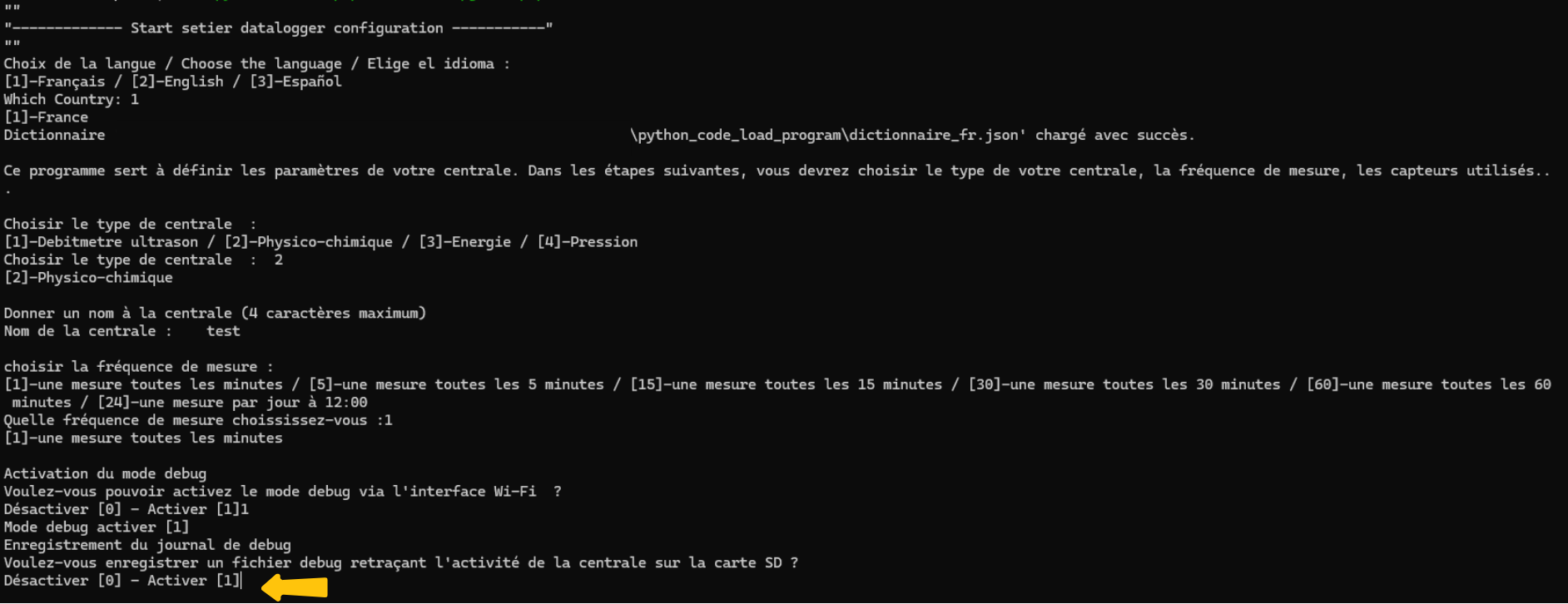

1. Une fois la fréquence de mesure choisie, choisir si vous souhaitez, via l’interface Wi-Fi, pouvoir activer ou non l’enregistrement d’un journal retraçant l’activité de votre datalogger, seconde après seconde (journal dit de debug.

1. Si vous avez sélectionné [1] Oui pour l’activation du journal de debug via l’interface Wi-Fi, vous pouvez indiquer si vous souhaitez dès à présent activer ce journal de debug.

L’ensemble des éléments évoqués précédemment sont communs à chaque centrale. Les éléments suviant sont dépendant de la centrale paramétrée.

2. Paramètrage particulier d’une centrale de mesure

Selon le type de centrale choisi, aller ensuite directement à la section concernée.

Paramètrage d’une centrale débit

Si vous avez choisi la centrale n°1 (Débitmètre ultrason), se reporter à cette section.

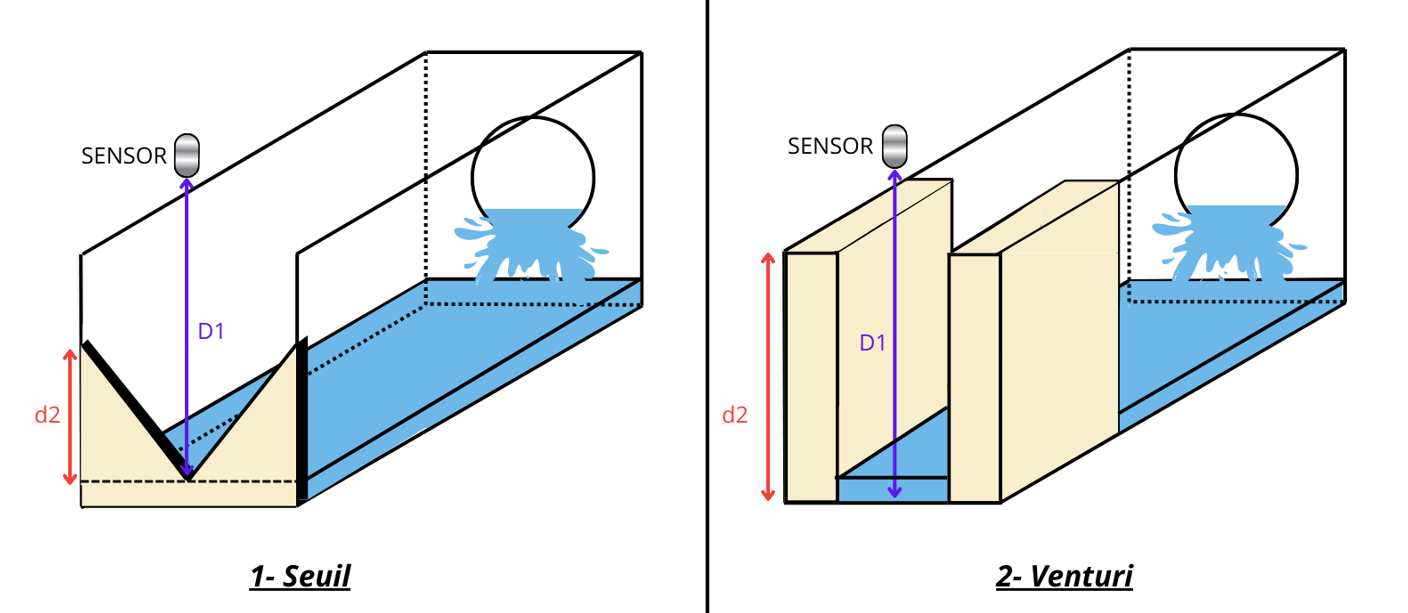

1. Après avoir tapé 1, attendre quelques instants. L’image suivante apparaît :

Cette image permet de mieux comprendre les informations qui vous seront demandées par la suite, selon la configuration du dispositif sur lequel sera placé votre centrale de mesure (Seuil ou Venturi).

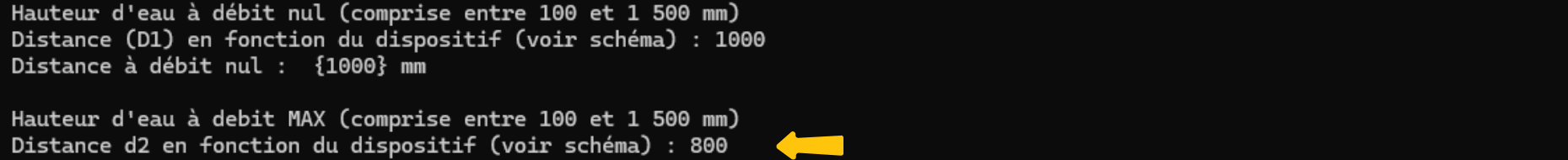

1. Entrer la distance entre le capteur et l’hauteur d’eau à débit nul (distance D1 en violet sur les deux schémas). Ici la distance entrée est 1000 mm.

1. L’image généré à l’étape a. s’ouvre à nouveau. Entrer la hauteur d’eau à débit maximum (distance d2 en rouge sur les deux schémas). Ici la distance entrée est 800 mm.

Le paramétrage de la centrale Hauteur d’eau débit est terminée, vous pouvez passer au téléversement du code sur votre centrale.

Paramètrage d’une centrale Physico-Chimie

Si vous avez choisi la centrale n°2 (Physico-chimique), se reporter à cette section.

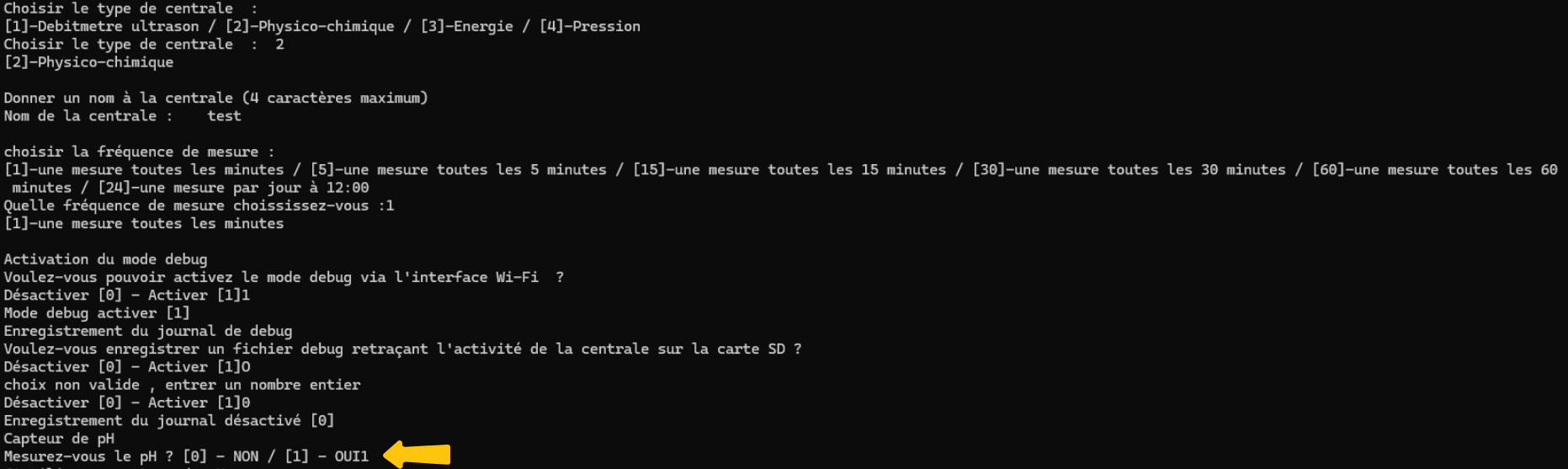

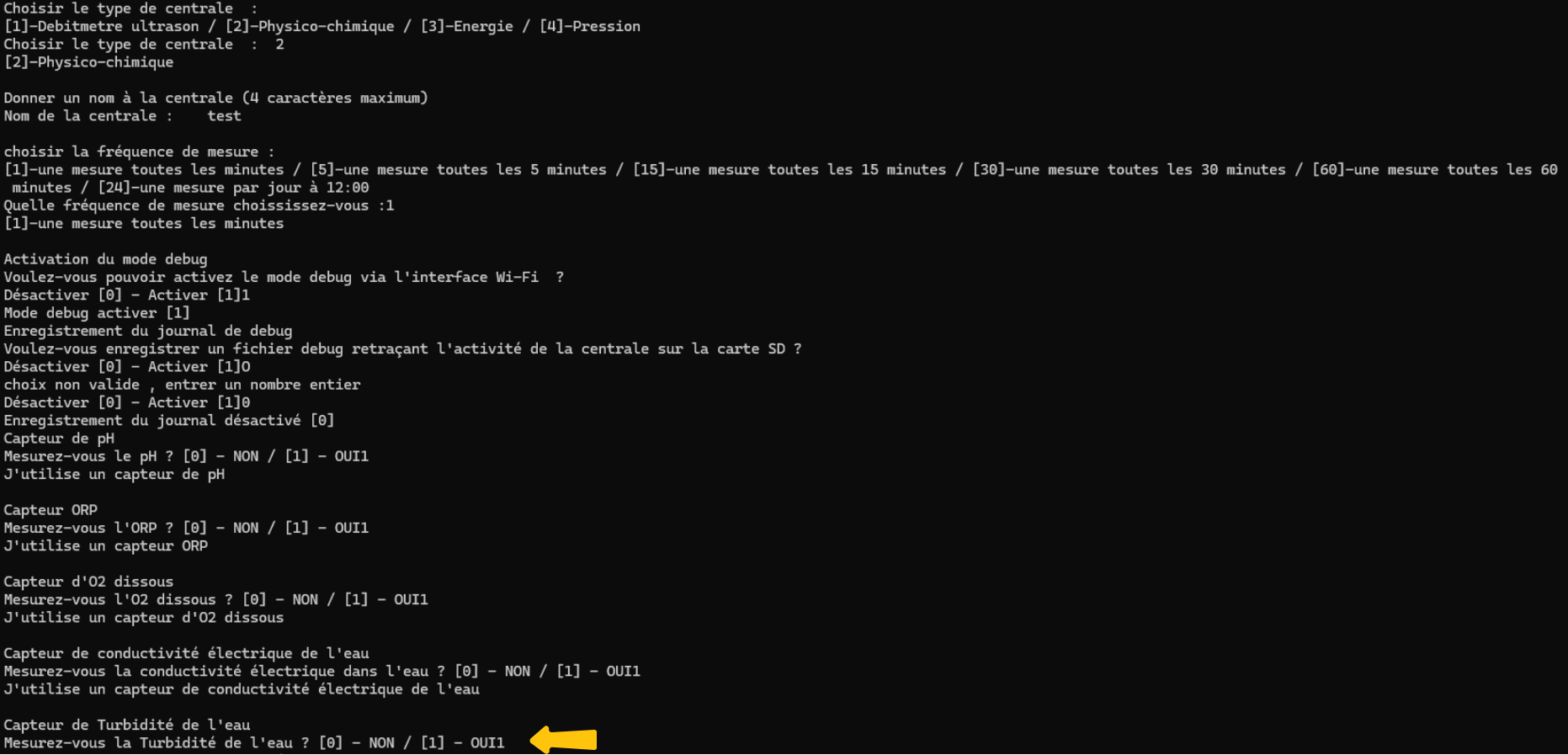

1. Après avoir tapé 2, il vous est possible de confirmer ou non la présence d’un capteur pH. Pour rappel celui-ci doit-être connecté au port « A0 ». Pour confirmer, taper 1, sinon, taper O.

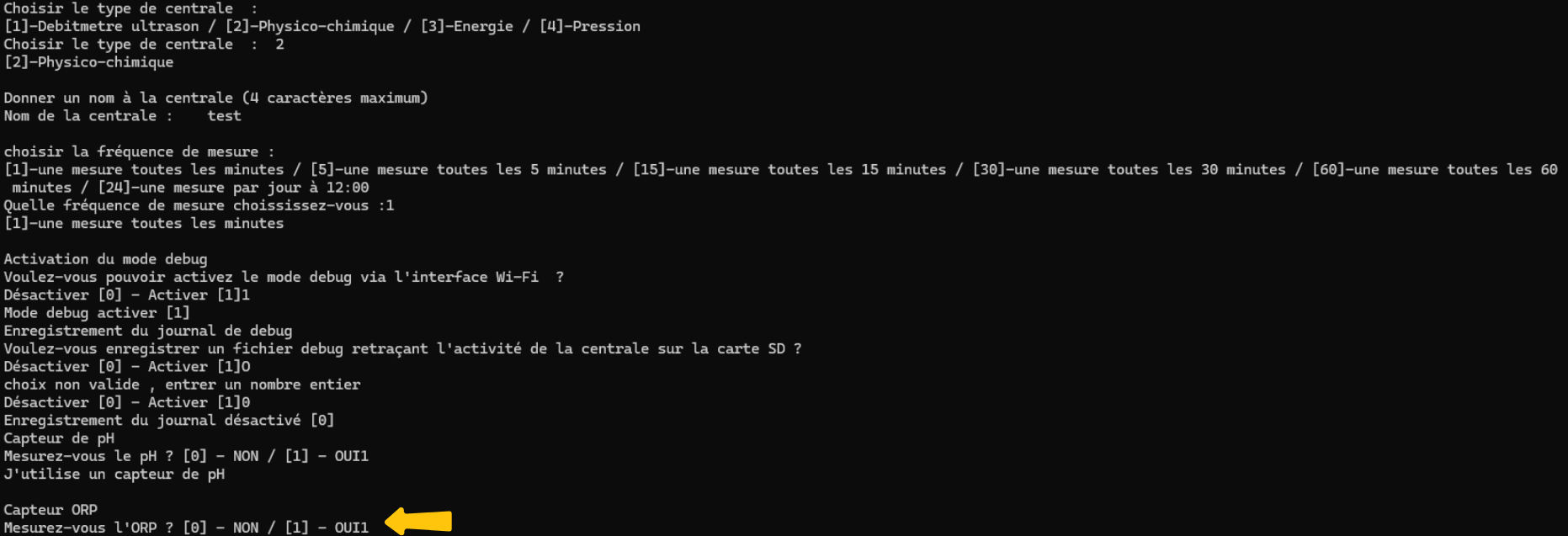

1. Il vous est possible de confirmer ou non la présence d’un capteur ORP. Pour rappel celui-ci doit-être connecté au port « A1 ». Pour confirmer, taper 1, sinon, taper O.

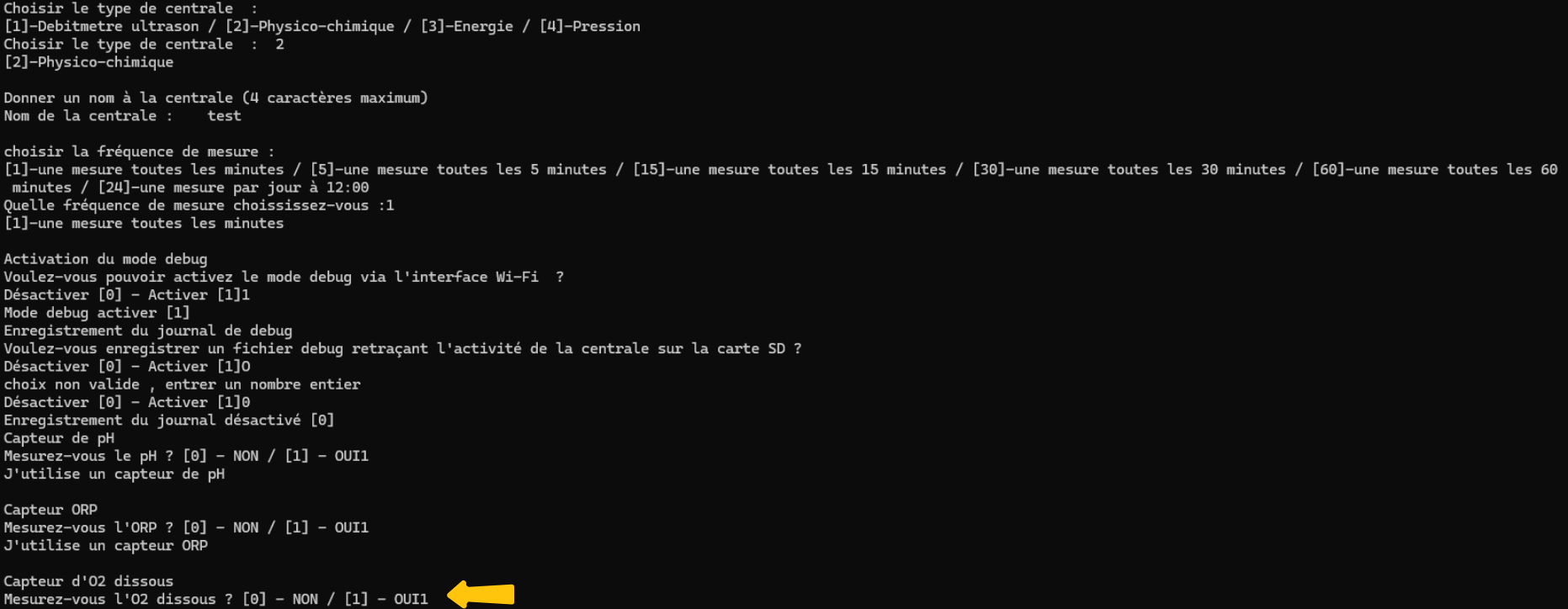

1. Il vous est possible de confirmer ou non la présence d’un capteur Oxygène Dissous. Pour rappel celui-ci doit-être connecté au port « A2 ». Pour confirmer, taper 1, sinon, taper O.

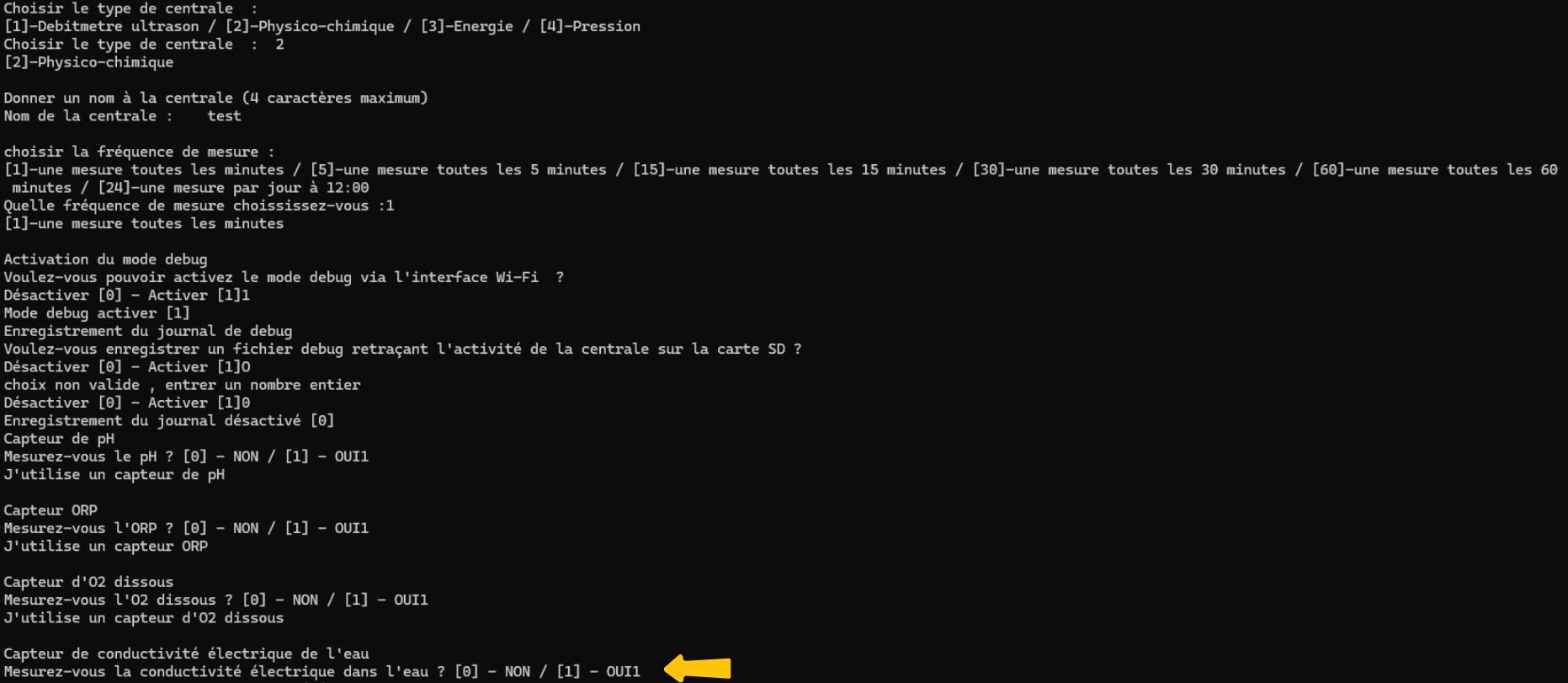

1. Il vous est possible de confirmer ou non la présence d’un capteur Conductivité éléctrique de l’eau. Pour rappel celui-ci doit-être connecté en RS485. Pour confirmer, taper 1, sinon, taper O.

1. Il vous est possible de confirmer ou non la présence d’un capteur Turbidité. Pour rappel celui-ci doit-être connecté en RS485. Pour confirmer, taper 1, sinon, taper O.

Une fois ces étapes terminées, passer au téléversement du code sur votre centrale.

Paramètrage d’une centrale Energie

Si vous avez choisi la centrale n°3 (Energie), se reporter à cette section.

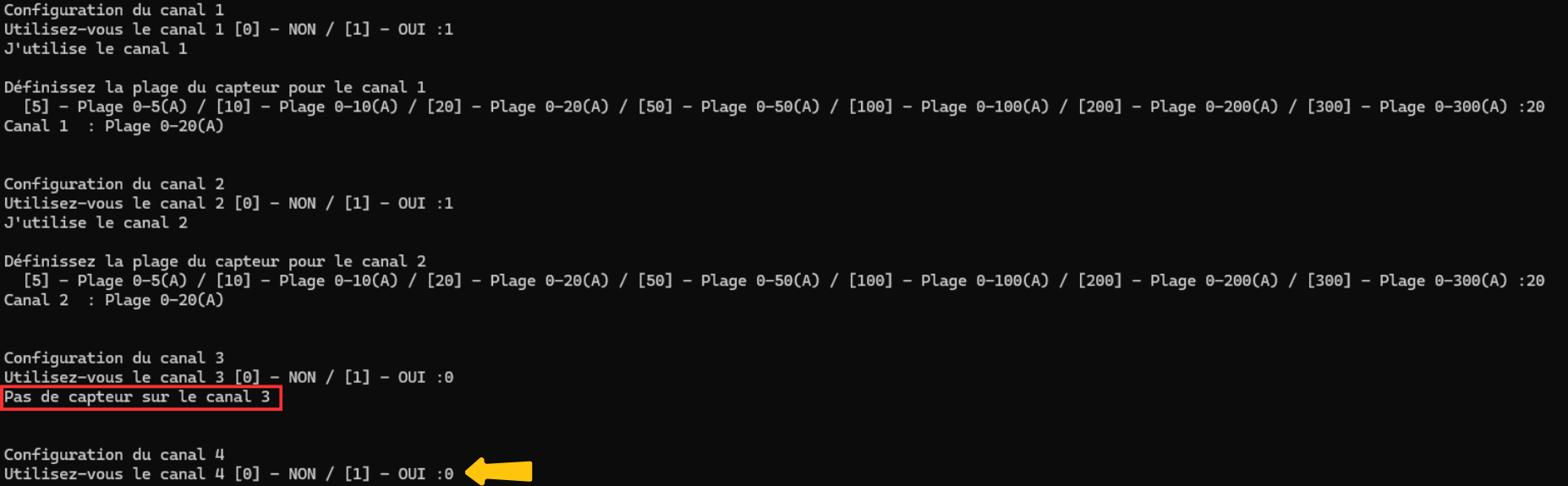

1. Après avoir tapé 3, il vous est possible de confirmer ou non la présence d’un capteur sur l’entrée « A0 » du datalogger Arduino. Si oui, taper 1, si non, taper 0.

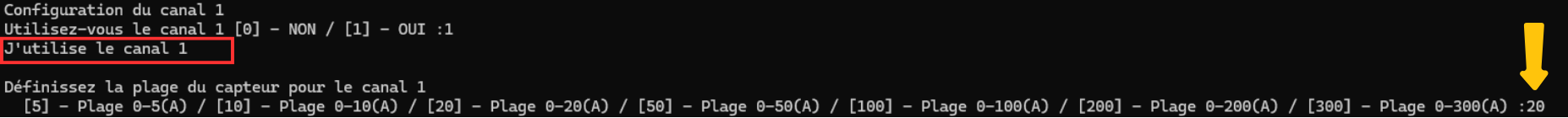

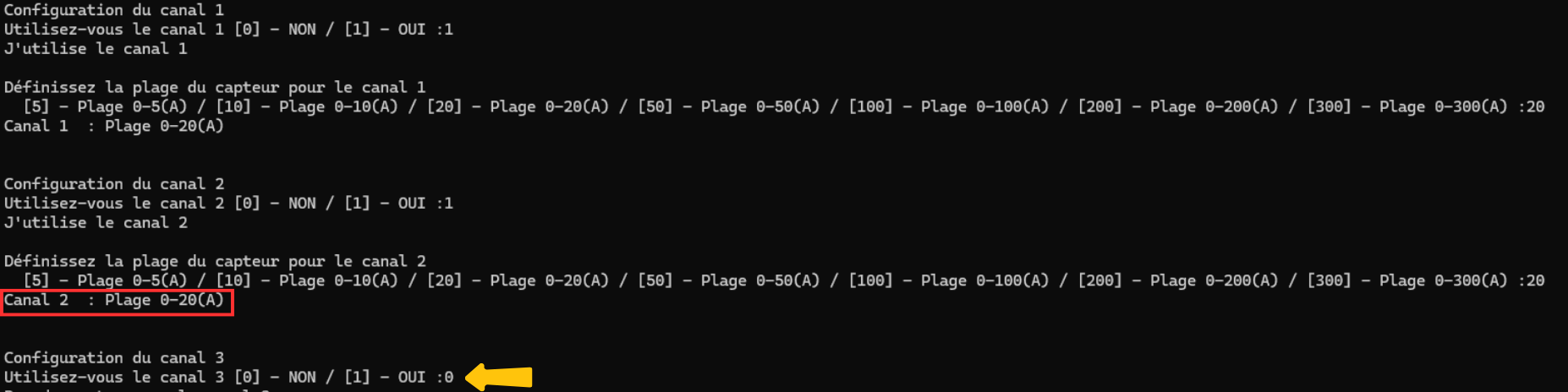

1. Il vous est maintenant demander la gamme de mesure du capteur énergie que vous avez branché sur le port « A0 » de votre centrale. Les gammes possible sont 0-5 A, 0-10 A, 0-20 A, 0-50 A, 0-100 A, 0-200 A et 0-300 A.

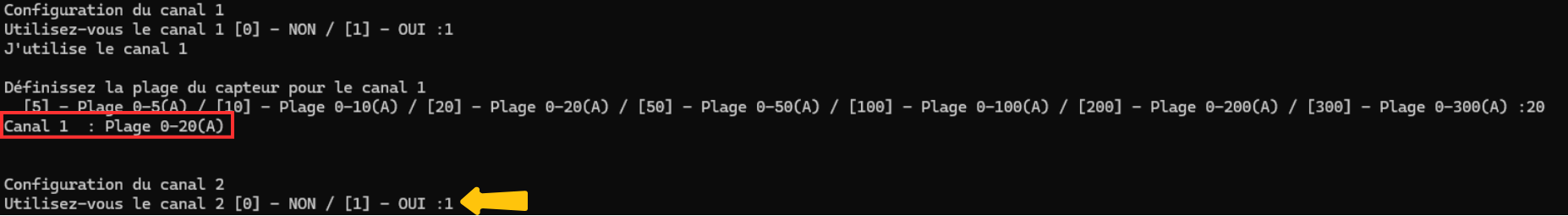

1. Il vous est maintenant possible de confirmer ou non la présence d’un capteur sur l’entrée « A1 » du datalogger Arduino. Si oui, taper 1, si non, taper 0.

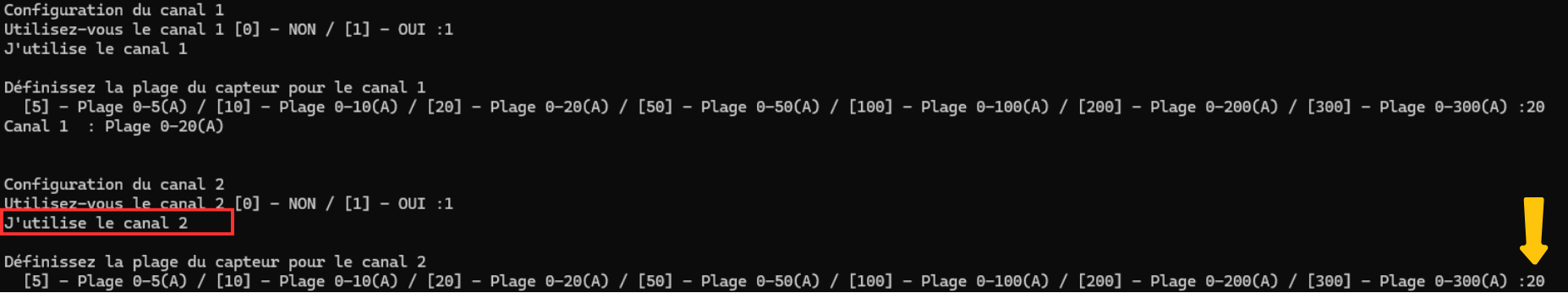

1. Il vous est maintenant demander la gamme de mesure du capteur énergie que vous avez branché sur le port « A1 » de votre centrale. Les gammes possible sont 0-5 A, 0-10 A, 0-20 A, 0-50 A, 0-100 A, 0-200 A et 0-300 A.

1. Il vous est maintenant possible de confirmer ou non la présence d’un capteur sur l’entrée « A2 ». Si oui, taper 1, si non, taper 0.

1. Il vous est maintenant possible de confirmer ou non la présence d’un capteur sur l’entrée « A3 ». Si oui, taper 1, si non, taper 0.

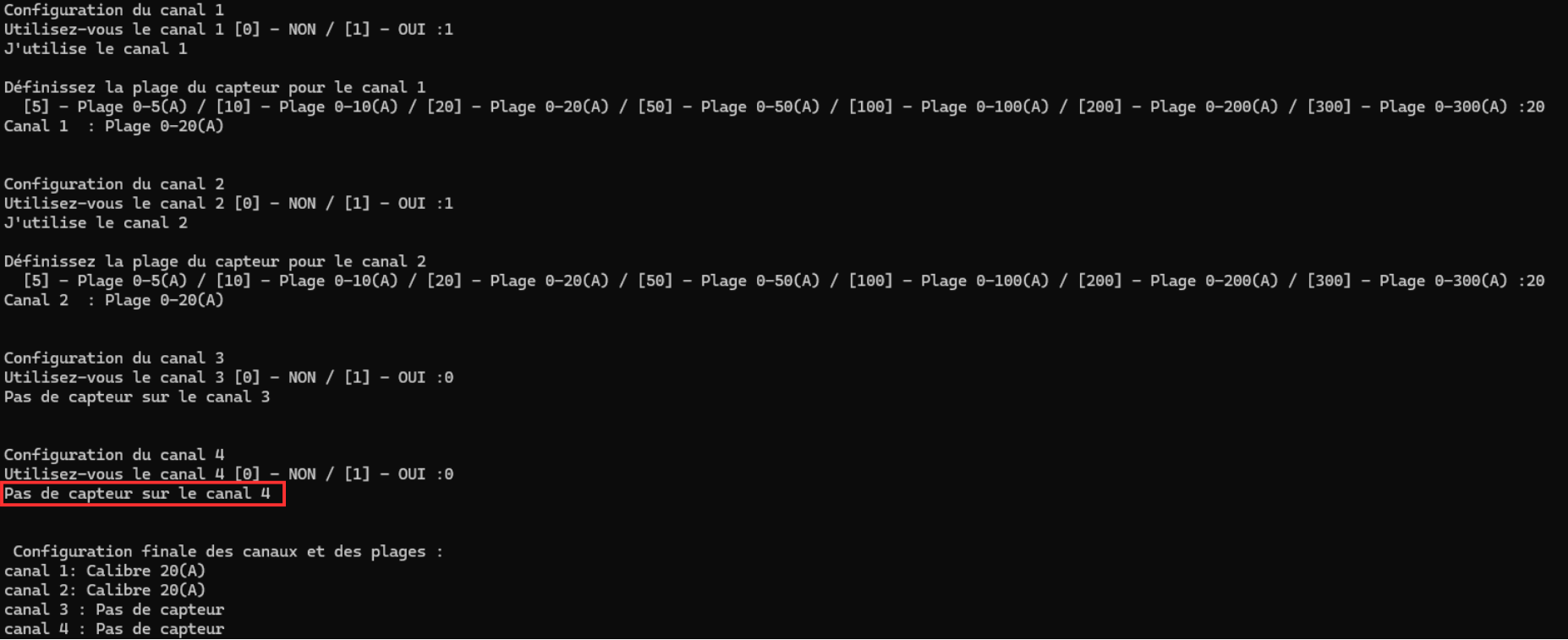

Le paramétrage de la centrale Energie est terminé. Un récapitulatif des ports apairé à un capteur s’affiche.

Une fois ces étapes terminées, passer au téléversement du code sur votre centrale.

Paramètrage d’une centrale Pression

Si vous avez choissi la centrale n°4 (Pression), se reporter à cette section.

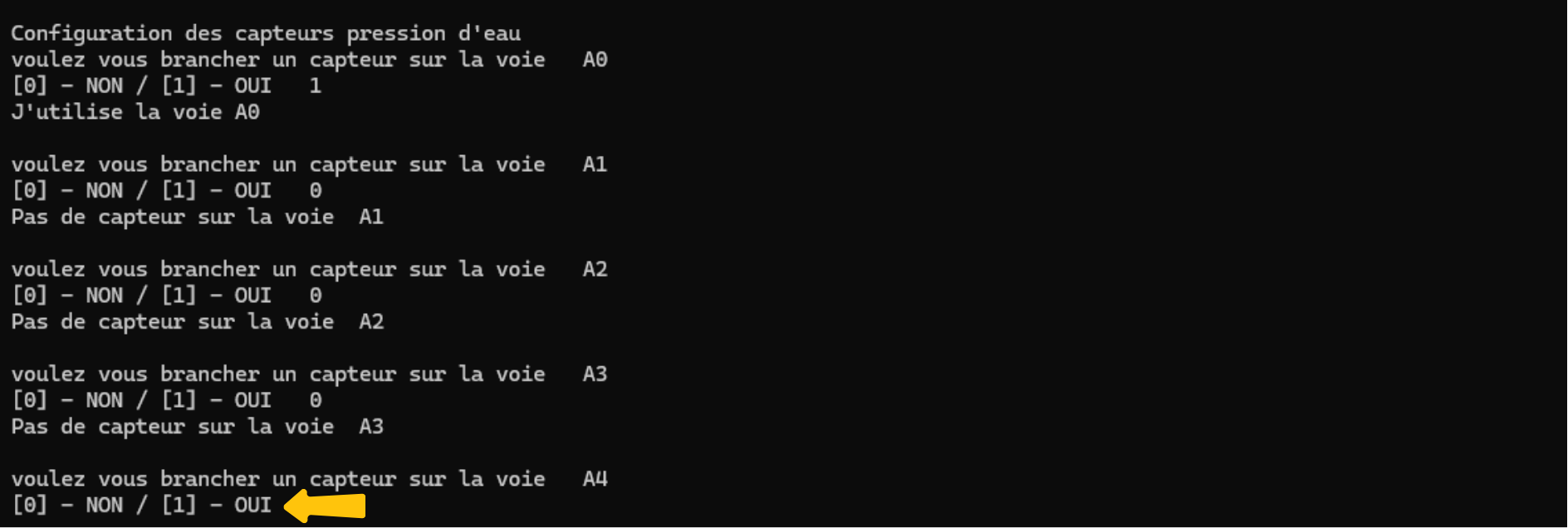

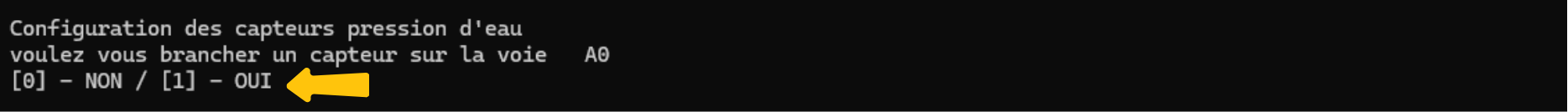

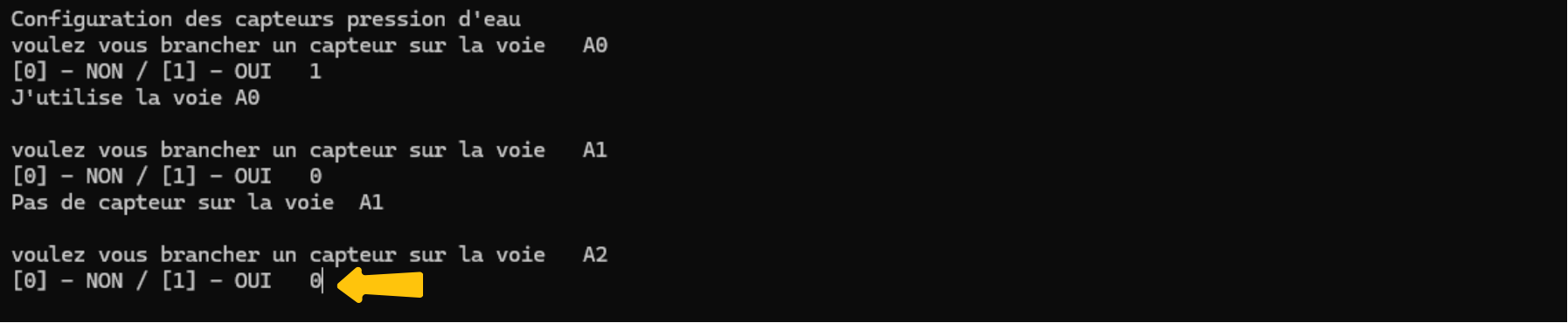

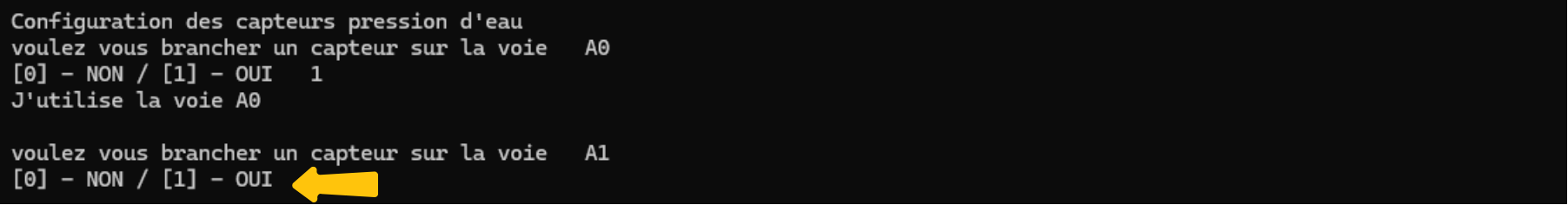

1. Après avoir tapé 4, il vous est possible de confirmer ou non la présence d’un capteur sur l’entrée « A0 ». Si oui, taper 1, si non, taper 0.

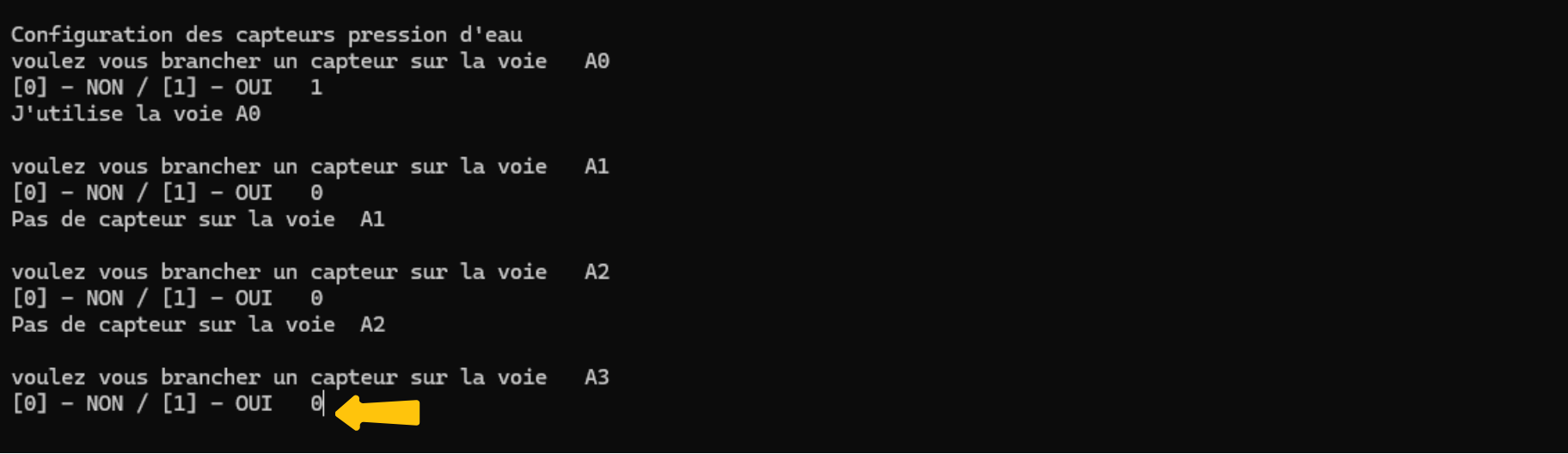

1. Il vous est maintenant possible de confirmer ou non la présence d’un capteur sur l’entrée « A1 ». Si oui, taper 1, si non, taper 0.

1. Il vous est maintenant possible de confirmer ou non la présence d’un capteur sur l’entrée « A2 ». Si oui, taper 1, si non, taper 0.

1. Il vous est maintenant possible de confirmer ou non la présence d’un capteur sur l’entrée « A3 ». Si oui, taper 1, si non, taper 0.

1. Il vous est maintenant possible de confirmer ou non la présence d’un capteur sur l’entrée « A4 ». Si oui, taper 1, si non, taper 0.

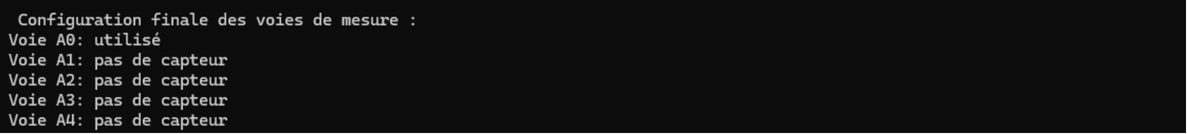

Le paramétrage de la centrale Pression est terminée. Un récapitulatif des ports apairés à un capteur s’affiche.

Une fois ces étapes terminées, passer au téléversement du code sur votre centrale.

Téléversement du code

Cette étape est commune à chaque centrale, et se déroule à chaque fois de la même manière.

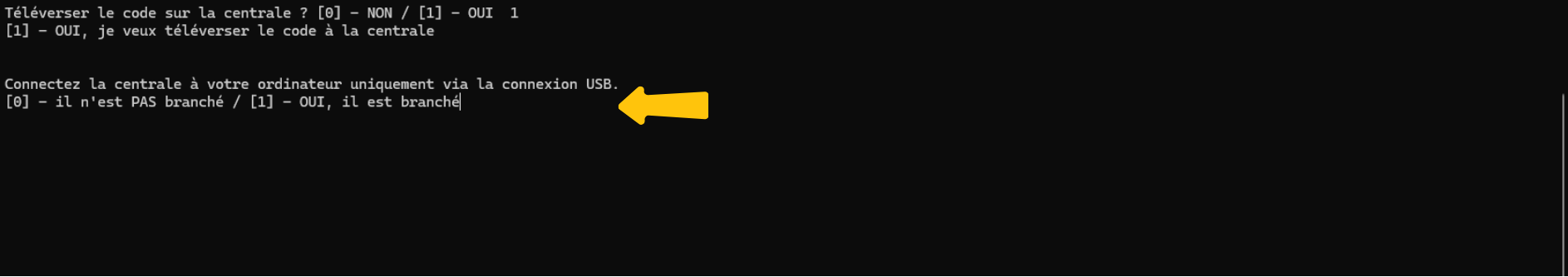

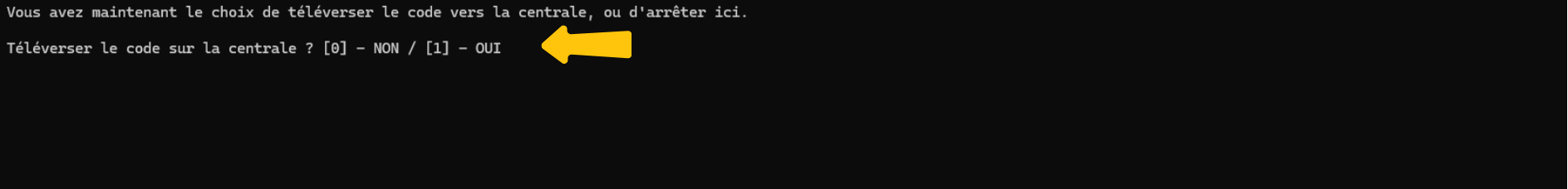

1. Dans un premier temps, il vous est demandé si vous souhaiter téléverser le code sur votre centrale.

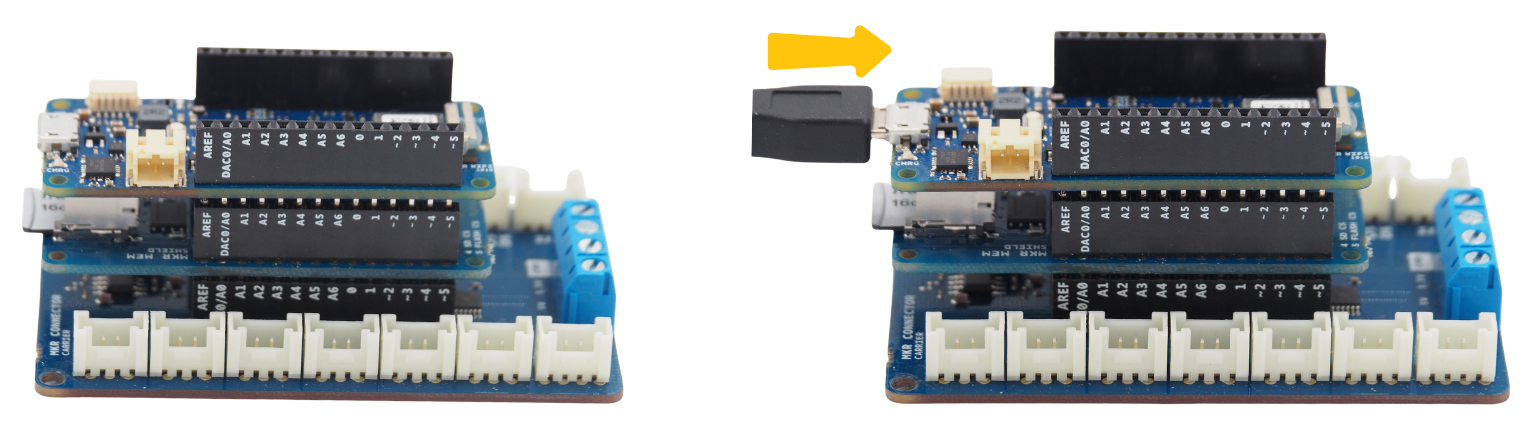

1. Si vous le souhaitez, brancher alors votre centrale de mesure à votre ordinateur/tablette, via un câble USB-USB B que vous connectez sur la carte Arduino MKR WIFI 1010 (voir photo).

1. Une fois votre centrale branchée, taper 1.

1. L’ordinateur détecte automatiquement le port USB sur lequel est connectée votre centrale.

2. Il vérifie alors la version du firmware embarqué sur votre carte Arduino MKR WIFI 1010.

3. Si celui-ci n’est pas à jour, il procède à sa mise à jour.

4. Le code est alors compilé.

5. Une fois la compilation faite, le code est télécharger sur le microcontrôleur.

6. Une fois cette étape terminé, le datalogger est prêt à être utilisé pour faire des mesures.

7. Vous pouvez appuyer sur entrée pour quitter l’invite de commande et passer à l’utilisation de votre centrale.

Utilisation d’une centrale SETIER

1. Utilisation du Wifi

Le datalogger possède plusieurs LED, présente sur le microcontroleur (Carte Arduino MKR WIFI 1010). L’une d’elle permet d’appréhender le système de fonctionnement de la centrale en temps réel. Lorsque la LED est éteinte, le système est en veille, il est donc possible de faire appel au Wifi via le bouton poussoir. Lorsque le système est en cours de mesure, la LED est allumée, le bouton poussoir est alors hors tension et il est impossible d’allumer le Wifi. Après allumage du Wifi, la LED est allumée en continue pendant 15 minutes, soit la durée pendant laquelle le Wifi restera allumé.

Appuyer sur le bouton poussoir afin d’activer le wifi. Chercher sur son téléphone, ordinateur ou tablette le nom du wifi, qui correspond au nom donné à la centrale précédemment (test dans notre cas de figure), et se connecter à celui-ci. Attention à bien penser à désactiver les données mobiles sur votre téléphone.

1. Entrer le lien suivant sur un navigateur 192.168.4.1

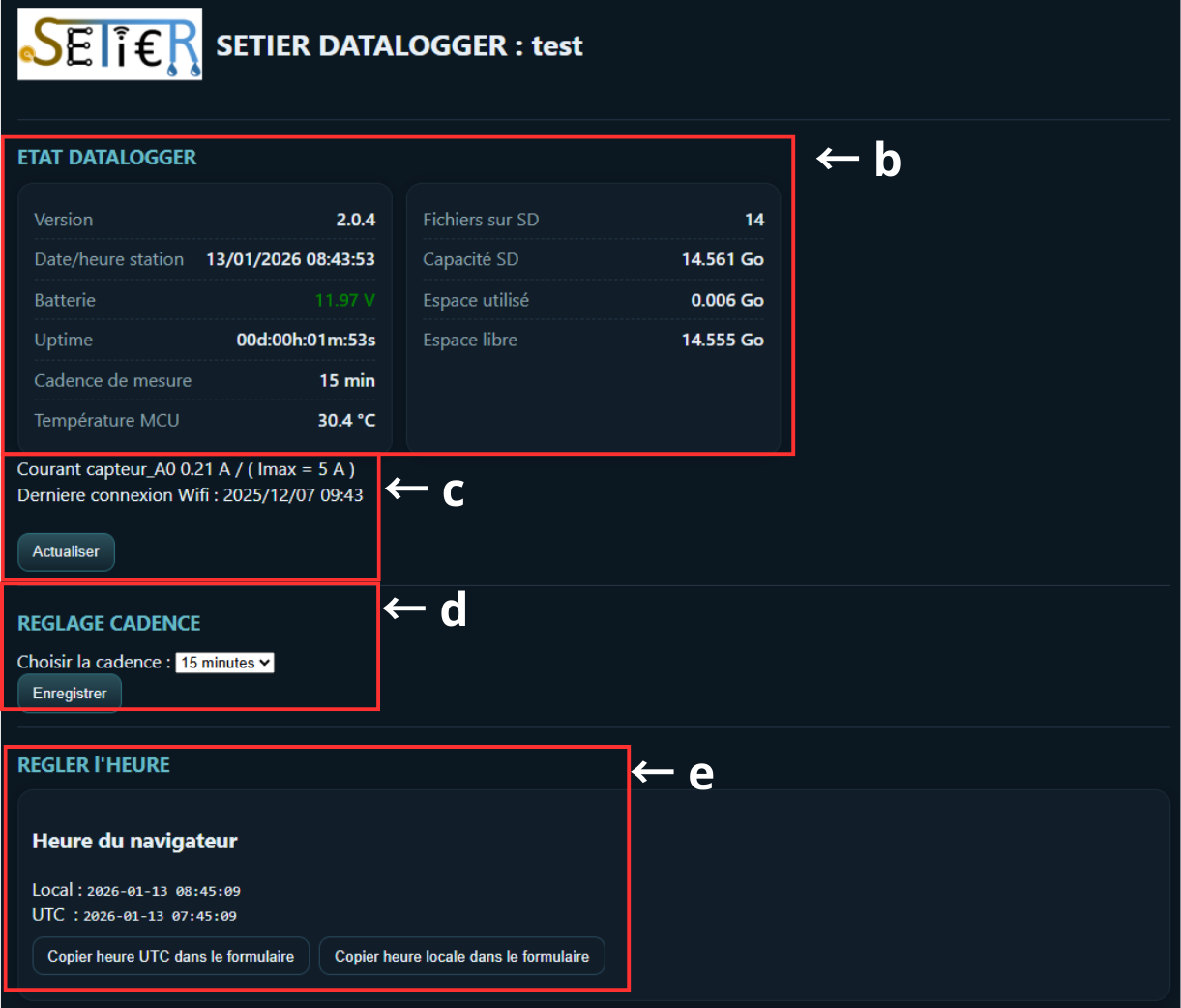

1. La page ci-contre apparait. Les premières informations sont des informations générique concernant le datalogger. La version du code, la date et heure, le niveau de batterie… Et diverses informations à propos de la carte SD et sa capacité de stockage.

2. Ensuite il est possible d’accéder à la mesure donnée par un capteur. Ici il s’agit d’une pince ampérométrique. En cliquant sur actualiser, une nouvelle mesure se lance puis s’affiche.

3. Il est également possible de changer la Cadence de mesure, puis de l”enregistrer.

4. De même, la RTC peut être remises à l’heure, soit en faisant manuellement copier heure UTC dans le formulaire, soit en utilisant l’heure locale de votre ordinateur/tablette/téléphone copie heure locale dans le formulaire.

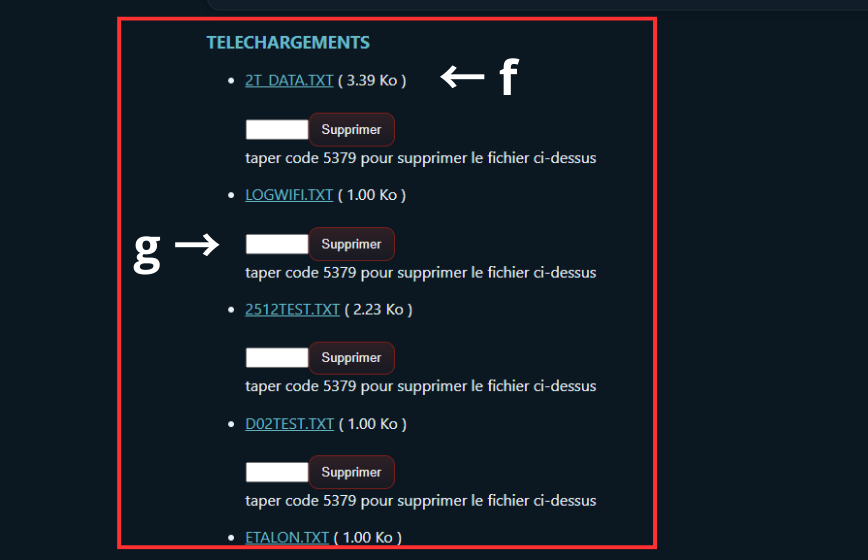

1. Plus bas dans la page, il est possible de télécharger les fichiers au format txt présent sur la carte SD. Pour cela, il suffit de cliquer dessus.

2. Pour chacun de ces fichiers, il est également possible de les supprimer. Pour cela, il suffit de taper le code écrit en dessous dans l’espace prévu à cet effet.

1. Il est important de savoir que selon votre type de datalogger, la page Wifi qui s’affiche peut-être différente. Par exemple, pour le datalogger physico-chimique, vous pouvez effectuer la calibration de vos capteurs via cette interface Wifi.

Etalonnage des capteurs (pour le datalogger Physico-chimique seulement)

Cette partie permet d’expliquer le processus de calibration des différents capteurs physico-chimique, à l’aide de 2 ou 3 solutions étalon, en utilisant un fichier excel de calibration et le Wifi du datalogger. Le fichier excel, nommé Calibration_datalogger_physico.xlm est disponible sur le répertoire SETIER GITLAB. Attention de bien utiliser de nouvelles solutions étalon pour les étalonnages des capteurs.

Etalonnage pH

1. Prendre le capteur de pH et le nettoyer avec de l’eau déminéralisée.



2. Sécher le capteur pH avec du papier absorbant. Attention à bien sécher l’ensemble du capteur.



3. Prendre la première solution étalon, et la mettre dans un bécher propre. Placer ensuite la sonde pH dans le bécher.



#. Presser le bouton poussoir afin d’activer le wifi sur votre datalogger, puis connecter votre téléphone ou votre ordinateur sur le wifi (ici, le nom de la connexion wifi est phy_Chi_02). Sur le navigateur, entrer l’adresse IP suivante : 192.168.4.1. Le Wifi n’est accessible que si la station ne mesure pas (LED éteinte).

1. Sur la page internet, cliquer sur « Oui » après « affichage pH » afin d’ouvrir la partie pH.



2. Cliquer sur « lancer une mesure » pour commencer une mesure avec le capteur pH dans la première solution étalon.



3. Sur votre ordinateur faire « clique droit » sur le fichier « setier_fichier_calibration », puis sélectionner « propriétés ».



4. En bas de l’onglet « Général », cocher la case « débloquer ».



5. Cliquer sur « OK ».



6. Ouvrir le fichier excel « setier_fichier_calibration ».



7. Lorsque la mesure est terminée, reporter la tension mesurée dans le tableau excel (colonne « valeur de la tension mesurée (mV) ») ainsi que la valeur théorique de la solution étalon (colonne « valeur solution étalon »). Ici, la solution étalon utilisée a un pH de 4.



8. Selon si vous effectuez une calibration en 2 ou 3 points, répeter les étapes 1 à 8 avec les autres solutions étalon. La mesure de tension ainsi que la valeur théorique de la solution étalon doivent alors être inscrites dans le tableau, sur les lignes point 2 et point 3. Ici les 2 autres solutions étalons ont un pH de 7 et 10.

9. Lorsque l’ensemble des points de calibration ont été renseignés dans le tableau excel, cliquer sur « calculer pH » afin de calculer les coefficients A et B.



10. Une courbe de calibration apparaît, et les coefficients A (A=Pente) et B (B=offset) sont affichés.



11. Reporter les coefficients A et B individuellement dans la page internet du datalogger, puis cliquer sur « envoyer ». Une seule saisie de coefficient par envoi.



12. La calibration du pH est terminée. Vous pouvez lancer une mesure dans une des solutions étalons afin de vérifier que l’étalonnage est réussi.

Calibration du Redox

1. Prendre le capteur redox et le nettoyer avec de l’eau déminéralisée.



2. Sécher le capteur redox avec du papier absorbant. Attention à bien sécher l’ensemble du capteur.



3. Prendre la première solution étalon, et la mettre dans un bécher propre. Placer ensuite la sonde redox dans le bécher.



#. Presser le bouton poussoir afin d’activer le wifi sur votre datalogger, puis connecter votre téléphone ou votre ordinateur sur le wifi (ici, le nom de la connexion wifi est phy_Chi_02). Sur le navigateur, entrer l’adresse IP suivante : 192.168.4.1. Le Wifi n’est accessible que si la station ne mesure pas (LED éteinte).

1. Sur la page internet, cliquer sur « Oui » après « affichage Redox » afin d’ouvrir la partie redox.



2. Cliquer sur « lancer une mesure » pour commencer une mesure avec le capteur redox dans la première solution étalon.



3. Sur votre ordinateur faire « clique droit » sur le fichier « setier_fichier_calibration », puis sélectionner « propriétés ».



4. En bas de l’onglet « Général », cocher la case « débloquer ».



5. Cliquer sur « OK ».



6. Ouvrir le fichier excel « setier_fichier_calibration ». Puis ouvrir la fenêtre Redox.



7. Lorsque la mesure est terminée, reporter la tension mesurée dans le tableau excel (colonne « valeur de la tension mesurée (mV) ») ainsi que la valeur théorique de la solution étalon (colonne « valeur solution étalon »). Ici, la solution étalon utilisée a un potentiel redox de 220mV.



8. Selon si vous effectuez une calibration en 2 ou 3 points, répeter les étapes 1 à 8 avec les autres solutions étalon. La mesure de tension ainsi que la valeur théorique de la solution étalon doivent alors être inscrites dans le tableau, sur les lignes point 2 et point 3. Ici les 2 autres solutions étalons ont un potentiel redox de 440mV et 660mV.

9. Lorsque l’ensemble des points de calibration ont été renseignés dans le tableau excel, cliquer sur « calculer pH » afin de calculer les coefficients A et B.



10. Une courbe de calibration apparaît, et les coefficients A (A=Pente) et B (B=offset) sont affichés. Le coefficient B doit être proche de Zéro.



11. Reporter les coefficients A et B individuellement dans la page internet du datalogger, puis cliquer sur « envoyer ». Une seule saisie de coefficient par envoi.



12. La calibration du capteur Redox est terminée. Vous pouvez lancer une mesure dans une des solutions étalons afin de vérifier que l’étalonnage est réussi.

Calibration Conductivité

1. Prendre le capteur de conductivité et le nettoyer avec de l’eau déminéralisée. Faire la même chose pour le capteur de température.



2. Sécher les deux capteurs avec du papier absorbant. Attention, pour le capteur de conductivité, ne pas toucher à l’électrode de platine.



3. Prendre la première solution étalon, et la mettre dans un bécher propre. Placer ensuite la sonde conductivité et température dans le bécher.



#. Presser le bouton poussoir afin d’activer le wifi sur votre datalogger, puis connecter votre téléphone ou votre ordinateur sur le wifi (ici, le nom de la connexion wifi est phy_Chi_02). Sur le navigateur, entrer l’adresse IP suivante : 192.168.4.1. Le Wifi n’est accessible que si la station ne mesure pas (LED éteinte).

1. Sur la page internet, cliquer sur « Oui » après « affichage Conduc » afin d’ouvrir la partie Conductivité.



2. Cliquer sur « lancer une mesure EC » pour commencer une mesure avec le capteur conductivité et température dans la première solution étalon.



3. Sur votre ordinateur faire « clique droit » sur le fichier « setier_fichier_calibration », puis sélectionner « propriétés ».



4. En bas de l’onglet « Général », cocher la case « débloquer ».



5. Cliquer sur « OK ».



6. Ouvrir le fichier excel « setier_fichier_calibration ». Puis ouvrir la fenêtre Conductivité.



7. Lorsque la mesure est terminée, reporter la tension mesurée dans le tableau excel (colonne « valeur de la tension mesurée (mV) ») la temperature mesurée par le capteur de température ainsi que la valeur théorique de la solution étalon (colonne « valeur solution étalon »). Ici, la solution étalon est à 84 µS/cm.



8. Selon si vous effectuez une calibration en 2 ou 3 points, répeter les étapes 1 à 8 avec les autres solutions étalon. La mesure de tension, de température ainsi que la valeur théorique de la solution étalon doivent être inscrites dans le tableau, sur les lignes point 2 et point 3. Ici les 2 autres solutions étalons sont à 200µS/cm et 1413µS/cm.

9. Lorsque l’ensemble des points de calibration ont été renseignés dans le tableau excel, cliquer sur calculer afin de calculer les coefficients A et B.



10. Une courbe de calibration apparaît, et les coefficients A (A=Pente) et B (B=offset) sont affichés.



11. Reporter les coefficients A et B individuellement dans la page internet du datalogger, puis cliquer sur « envoyer ». Une seule saisie de coefficient par envoi.



12. La calibration du capteur conductivité est terminée. Vous pouvez lancer une mesure dans une des solutions étalons afin de vérifier que l’étalonnage est réussi.

Calibration O2

1. Prendre le capteur O2, dévisser sa membrane et la remplir d’une solution à 0.5mol/L de soude (NaOH), en utilisant une pipette. La membrane doit être pleine de soude. Attention, la soude est un produit chimique dangeureux, porter gants, lunettes et blouse.

1. Revisser la membrane sur le capteur O2. Attention, la soude pourrait déborder.



2. Nettoyer ensuite le capteur 02 avec de l’eau déminéralisée. Faire de même avec le capteur de température.



3. Sécher les deux capteurs avec du papier absorbant.



4. Pour la première étape d’étalonnage, les capteurs doivent être mis dans l’air ambiant sans lumière.



5. Presser le bouton poussoir afin d’activer le wifi sur votre datalogger, puis connecter votre téléphone ou votre ordinateur sur le wifi (ici, le nom de la connexion wifi est phy_Chi_02). Sur le navigateur, entrer l’adresse IP suivante : 192.168.4.1. Le Wifi n’est accessible que si la station ne mesure pas (LED éteinte).



6. Sur la page internet, cliquer sur « Oui » après « affichage O2 » afin d’ouvrir la partie O2.



7. Cliquer sur « lancer une mesure » pour commencer une mesure avec le capteur O2 dans la première solution étalon.



8. Sur votre ordinateur faire « clique droit » sur le fichier « setier_fichier_calibration », puis sélectionner « propriétés ».



9. En bas de l’onglet « Général », cocher la case « débloquer ».



10. Cliquer sur « OK ».



11. Ouvrir le fichier excel « setier_fichier_calibration ». Puis ouvrir la fenêtre O2.



12. Lorsque la mesure est terminée, reporter la tension mesurée dans le tableau excel (colonne « valeur de la tension mesurée (mV) ») l’altitude à laquelle la mesure est effectuée ainsi que la température. Ici, la mesure est effectuée à 170m au dessus du niveau de la mer, et la température est de 24°C. Avec ces informations, le tableau excel calculera automatiquement le taux d’oxygène en mg/L.



13. Pour le second point, dissoudre 0.15 gr de sulfite dans 1L d’eau, puis attendre 20 minutes. Le sulfite va désoxygéner l’eau. Placer le capteur dans la solution d’eau désoxygénée puis lancer une mesure. Reporter la valeur de tension mesurée sur la ligne 0 mg/L.



14. Cliquer sur « calculer » afin de calculer les coefficients A et B.



15. Une courbe de calibration apparaît, et les coefficients A (A=Pente) et B (B=offset) sont connus.



16. Reporter les coefficients A et B individuellement dans la page internet du datalogger, puis cliquer sur « envoyer ». Une seule saisie de coefficient par envoi.



17. La calibration du capteur O2 est terminée. Vous pouvez lancer une mesure dans une des solutions étalons afin de vérifier que l’étalonnage est réussi.

Utilisation du Wifi

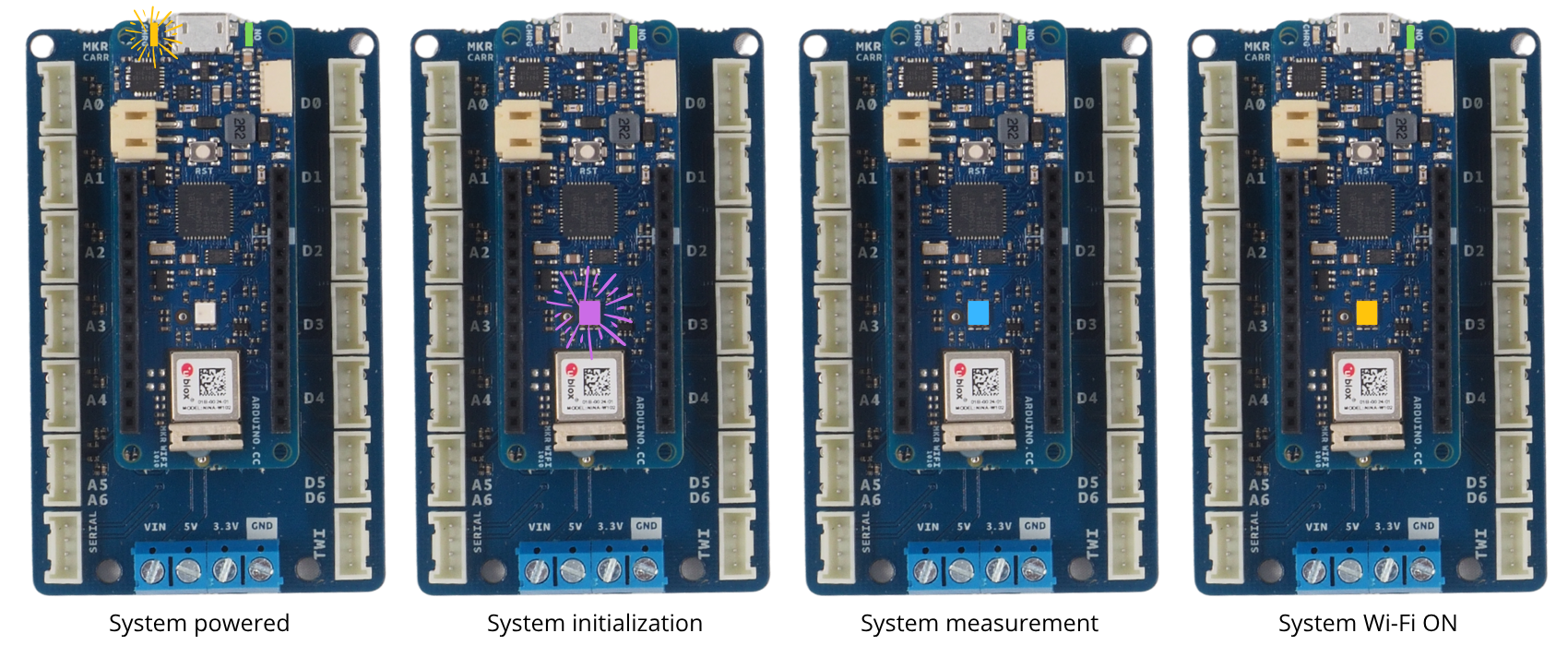

Le datalogger est composé d’une LED permettant d’appréhender le système de fonctionnement de la centrale en temps réel. Les informations fournies par la LED sont les suivants : - Lorsque la LED est éteinte, le système est en veille. - Lorsque la LED est violet clignotant, le système est en cours d’initialisation. - Lorsque la LED est bleue, le système est en cours de mesure. - Lorsque la LED est jaune, le Wi-Fi du système est allumé.

Lorsque la LED est éteinte, le système est en veille, Pour démarrer le Wi-Fi, il faut utiliser le bouton poussoir. Lorsque le système est en cours de mesure, la LED est allumée en bleu, le fait d’appuyer sur le bouton poussoir allumera donc le wifi à l’issue du cycle de mesure. Après allumage du Wifi, la LED est allumée en Jaune pendant 15 minutes, soit la durée pendant laquelle le Wifi restera allumé.

1. Appuyer sur le bouton poussoir afin d’activer le wifi. Chercher sur son téléphone, ordinateur ou tablette le nom du wifi (ici phy_Chi_02) et connectez vous. Le Wifi n’est accessible que si la station ne mesure pas (LED éteinte). Attention à bien penser à désactiver les données mobiles sur votre téléphone.

2. Entrer le lien suivant sur un navigateur 192.168.4.1. La page ci-contre apparait.



3. Selon votre type de datalogger, vous avez différentes pages qui apparaissent. Pour tous les dataloggers, vous pouvez télécharger les données enregistrées ainsi que l’historique des connexions wifi. Vous pouvez également supprimer ces derniers fichiers. Il est également possible de faire une mesure instantanée, qui ne sera par contre pas enregistrée. Pour le datalogger physico-chimique, vous pouvez effectuez la calibration de vos capteurs comme expliqué précédemment.

Utilisation application VisuSetier

L’application VisuSetier permet, après avoir récupéré les données sur votre datalogger, de visionner celle-ci sous forme de graphique (mesure du datalogger en fonction du temps).

VisuSetier datalogger Débitmètrique

L’application VisuSetier permet, dans ce cas de figure, de traçer en direct la mesure de hauteur d’eau ainsi que de débit (en fonction du canal Venturi sur lequel est présent le capteur).

1. Lancer l’application Visusetier et ouvrir la partir « hauteur d’eau ».



2. Ouvrir le fichier « Data.txt » sur l’application.



3. Dans les cellules associées, indiquer la profondeur du canal et la distance capteur / fond du canal.



4. Dans la cellule associée, indiquer le type de canal Venturi sur lequel est placé le canal (ici canal de type 2).



5. L’onglet suivant apparait. Il représente le tracé de la hauteur d’eau et de débit.



6. Un onglet permettant de voir les données abberantes est disponibles. lorsque la valeur est supérieur à la profondeur du canal par exemple.



VisuSetier datalogger Physico-chimique

L’application VisuSetier permet, dans ce cas de figure, de traçer en direct la mesure des différents capteur physico-chimique.

1. Lancer l’application Visusetier et ouvrir la partir « physico-chimique ».



2. Choisir le fichier texte contenant les données des capteurs physico-chimique. Il est possible de choisir un fichier étalon afin de faire apparaitre les dates d’étalonnages sur les graphiques.



3. Afficher les graphiques associées aux différents capteurs.
